| Typ produktu | Elektryczna kosiarka hover |
| Marka | Flymo |
| Model | SimpliGlide 300 |
| Szerokość koszenia | 30 cm |
| Regulacja wysokości koszenia | 4 pozycje, od 10 do 30 mm |
| Moc nominalna | 1700 W |
| Napięcie zasilania | 230 V / 50 Hz |
| Prędkość obrotowa ostrza | 4200 obr/min |
| Waga | 6,7 kg |
| Poziom ciśnienia akustycznego (LpA) | 83 dB(A) (niepewność 3,0 dB) |
| Poziom mocy akustycznej (LwA) zmierzony/gwarantowany | 92 / 93 dB(A) (niepewność 1,0 dB) |
| Drgania ręka-ramię (ah) | < 2,5 m/s² (niepewność 1,5 m/s²) |
| Urządzenie zabezpieczające | Podwójne zabezpieczenie (dźwignia rozruchu i blokada) |
| Zasilanie | Elektryczne z przewodem (przedłużacz zewnętrzny) |
| Zalecany typ kabla | Przedłużacz zewnętrzny, minimalny przekrój 1,0 mm² do 40 m |
| Funkcja główna | Koszenie trawników w ogrodach prywatnych |
| Konserwacja | Czyszczenie po użyciu, bez wody i rozpuszczalników |
| Przechowywanie | W miejscu suchym, zabezpieczonym przed mrozem, dwie pozycje (leżąca lub przy ścianie) |
| Gwarancja | 2 lata (producent) |
| Części zamienne | Ostrze zapasowe FLYMO FLY094 (30 cm) |
Często zadawane pytania - SimpliGlide 300 FLYMO
Pytania użytkowników dotyczące SimpliGlide 300 FLYMO
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kosiarka do trawy w formacie PDF za darmo! Znajdź swoją instrukcję SimpliGlide 300 - FLYMO i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. SimpliGlide 300 marki FLYMO.

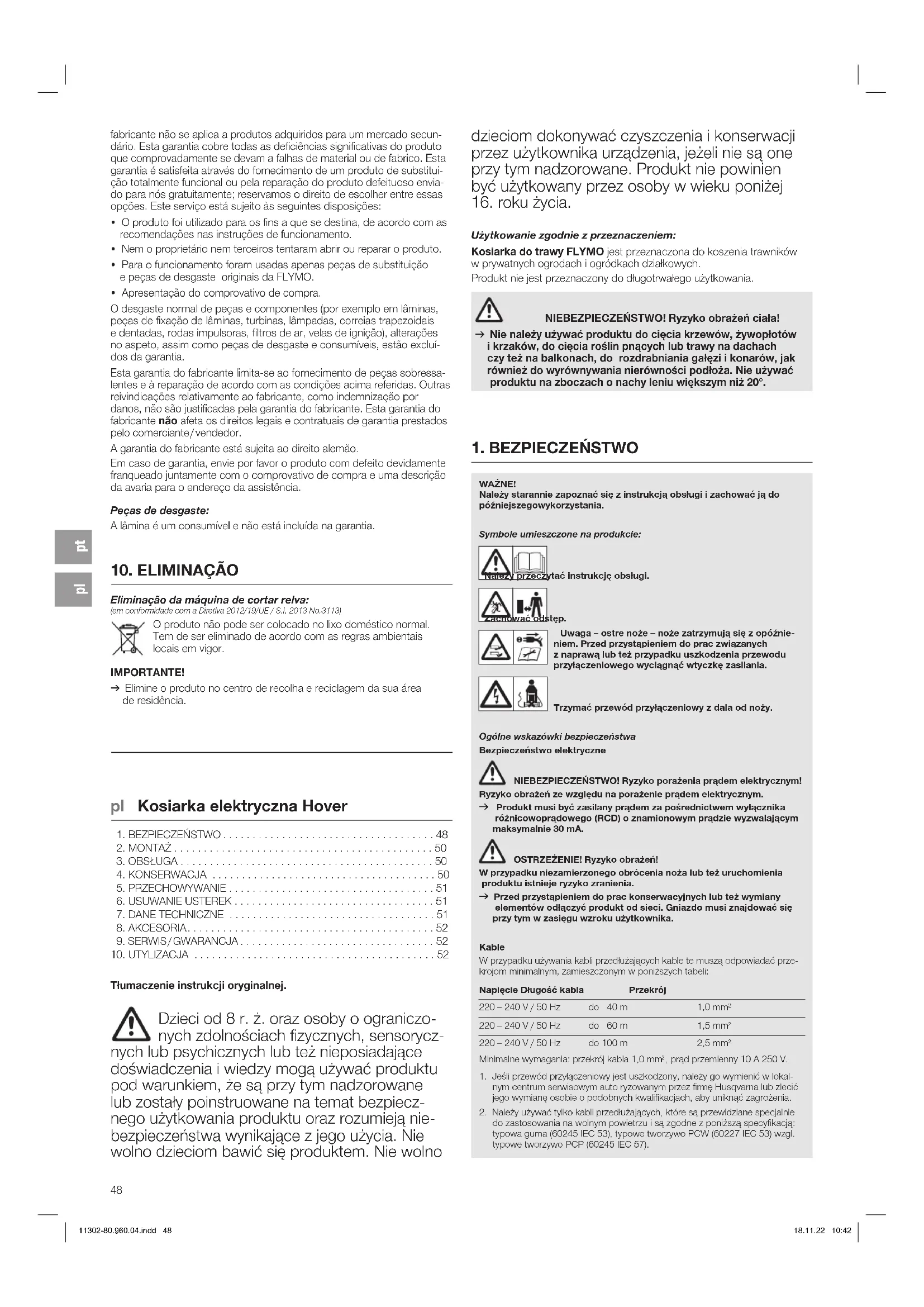

INSTRUKCJA OBSŁUGI SimpliGlide 300 FLYMO
pl Instrukcja obsługi
Kosiarka elektryczna Hover
pl Kosiarka elektryczna Hover
- BEZPIECZEŃSTWO....48
- MONTAZ 50
- OBSŁUGA 50
- KONSERWACJA 50
- PRZECHOWYWANIE....51
- USUWANIE USTEREK 51
- DANE TECHNICZNE 51
- AKCESORIA....52
- SERWIS/GWARANCJA....52
- UTYLIZACJA 52
Tłumaczenie instrukcji oryginalnej.
Dzieci od 8 r. ż. oraz osoby o ograniczo- nych zdolnościach fizycznych, sensorycz- nych lub psychicznych lub też nieposiadające doświadczenia i wiedzy mogą używać produktu pod warunkiem, że są przy tym nadzorowane lub zostały poinstruowane na temat bezpiecz- nego użytkowania produktu oraz rozumieją nie- bezpieczeństwa wynikające z jego użycia. Nie wolno dzieciom bawić się produktem. Nie wolno
dzieciom dokonywać czyszczenia i konserwacji przez użytkownika urządzenia, jeżeli nie są one przy tym nadzorowane. Produkt nie powinien być użytkowany przez osoby w wieku poniżej 16. roku życia.
Użytkowanie zgodnie z przeznaczeniem:
Kosiarka do trawy FLYMO jest przeznaczona do koszenia trawników w prywatnych ogrodach i ogródkach działkowych.
Produkt nie jest przeznaczony do długotrwałego użytkowania.
NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!
→ Nie należy używać produktu do cięcia krzewów, żywopłotów i krzaków, do cięcia roślin pnących lub trawy na dachach czy też na balkonach, do rozdrabniania gałęzi i konarów, jak również do wyrównywania nierówności podłoża. Nie używać produktu na zboczach o nachy leniu większym niż 20°.
1. BEZPIECZEŃSTWO
WAŻNE!
Należy starannie zapoznać się z instrukcją obsługi i zachować ją do późniejszegowykorzystania.
Symbole umieszczone na produkcie:
Uwaga – ostre noże – noże zatrzymują się z opóźnieniem. Przed przystąpieniem do prac związanych z naprawą lub też przypadku uszkodzenia przewodu przyłączenlowego wycłągnąć wtyczkę zasllania.
Trzymać przewód przyłączeniowy z dala od noży.
Ogólne wskazówki bezpieczeństwa
Bezpieczeństwo elektryczne
NIEBEZPIECZEŃSTWO! Ryzyko porażenia prądem elektrycznym!
Ryzyko obrażeń ze względu na porażenie prądem elektrycznym.
→ Produkt musi być zasilany prądem za pośrednictwem wyłącznika różnicowoprądowego (RCD) o znamionowym prądzie wyzwalającym maksymalnie 30 mA.
OSTRZEŻENIE! Ryzyko obrażeń!
W przypadku niezamierzonego obrócenia noża lub też uruchomienia produktu istnieje ryzyko zranlenia.
→ Przed przystąpleniem do prac konserwacyjnych lub też wymiany elementów odłączyć produkt od sieci. Gniazdo musi znajdować się przy tym w zasięgu wzroku użytkownika.
Kable
W przypadku używania kabli przedłużających kable le muszą odpowiadać przekrojom minimalnym, zamieszczonym w poniższych tabeli;
Napięcie Długość kabla
Przekrój
| 220 – 240 V / 50 Hz | do 40 m | 1,0 mm ^2 |
| 220 – 240 V / 50 Hz | do 60 m | 1,5 mm ^2 |
| 220 – 240 V / 50 Hz | do 100 m | 2,5 mm ^2 |
Minimalne wymagania: przekrój kabla 1.0 mm², prąd przemienny 10 A 250 V.
- Jeśli przewód przyłączeniowy jest uszkodzony, należy go wymienić w lokalnym centrum serwisowym auto ryzowanym przez firmę Husqvarna lub zlecić jego wymianą osobie o podobnych kwalifikacjach, aby uniknąć zagrożenia.
- Należy używać tylko kabli przedłużających, które są przewidziane specjalnie do zaslosowania na wolnym powietrzu i są zgodne z poni/szą specyfikacją: typowa guma (60245 IEC 53), typowe tworzywo PCW (60227 IEC 53) wzgl. typowe tworzywo PCP (60245 IEC 57).
Szkolenie
a) Uważnie przeczytać instrukcję obsługi. Należy zapoznać się z elementami nastawczymi i prawidłowym użytkowaniem urządzenia.
b) Nigdy nie zezwalać dzieciom lub też innym osobom, które nie znają instrukcji obsługi, na używanie kosiarki do trawy. Lokalne przepisy mogą określać minimalny wiek użytkownika.
c) Nigdy nie wykonywać koszenia, jeśli w pobliżu znajdują się inne osoby, a zwłaszcza dzieci, lub zwierzęta.
d) Należy pamiętać o tym, że operator lub użytkownik urządzenia jest odpowiedzialny za wypadki z udziałem innych osób lub też szkody materialne.
Czynności przygotowawcze
a) Podczas wykonywania prac z urządzeniem należy zawsze nosić sztywne obuwie oraz drugie spodnie. Nie wykonywać pracy z urządzeniem boso lub też w lekkich sandałach. Unikać noszenia lużnej odzieży lub też odzieży ze zwisającymi sznurkami lub paskami.
b) Sprawdzić teren, na którym używane jest urządzenie, i usunąć wszystkie przedmioty, które mogą zostać pochwycone i wyrzucone przez urządzenie.
c) Przed użyciem należy zawsze za pomocą kontroli wzrokowej sprawdzić, czy noże, sworznie mocujące oraz cały zespół tnący nie są zużyte lub uszkodzone. Zużyte lub uszkodzone noże oraz swoznie mocujące należy wymieniać tylko całymi kompletami w celu uniknięcia niewyważenia. Zużyte lub uszkodzone tabliczki ostrzegawcze należy wymienić.
d) Przed użyciem należy zawsze sprawdzić kabel przyłączeniowy oraz kabel przedłużający pod względem oznak uszkodzenia lub zużycia. Jeśli przewód ulegnie uszkodzeniu podczas użytkowania, należy go natychmiast odłączyć od sieci zasilającej.
NIE DOTYKAC PRZEWODU PRZED ODŁACZENIEM.
Nie używać urządzenia, jeśli przewód jest uszkodzony lub zużyty.
Użytkowanie
a) Wykonywać koszenie tylko przy świetie dziennym lub przy dobrym oświetleniu sztucznym.
b) W miarę możliwości należy unikać użytkowania urządzenia na mokrej trawie.
c) Zwracać zawsze uwagę na dobre oparcie na zboczach.
d) Prowadzić urządzenie tylko w wolnym tempie.
e) Kosić zawsze poprzecznie do zbocza, nigcy pod góre lub w dół.
f) Podczas zmiany kierunku jazdy na zboczu postępować ze szczególną ostrożnością,
g) Nie wykonywać koszenia na nadmiernie stromych zboczach.
h) Podczas obracania kosiarki do trawy lub też przyciągania jej do siebie postępować ze szczególną ostrożnością.
i) Zatrzymać nóż (noże) jeśli kosiarka do trawy musi zostać przechylona w celu przetransportowania przez obszar inny niż trawa, oraz gdy kosiarka jest przemieszczana na lub z przeznaczonego do skoszenia obszaru.
j) Nigdy nie używać kosiarki do trawy z uszkodzonymi urządzeniami zabezpieczającymi lub też kratkami ochronnymi also bez zamontowanych urządzeń zabezpieczających, np. osłon odbojowych lub też pojemników na skoszoną trawę.
k) Ostrożnie uruchamiać lub włączać przełącznik rozruchowy, zgodnie z instrukcjiami przekazanymi przez producenta. Zwracać uwagę na odpowiedni odstęp stóp od noża (noży).
I) Podczas włączania lub uruchamiania silnika nie wolno przechyłać kosiarki do trawy, chyba że kosiarka do trawy wymaga podczas tego procesu pod niesienia. W takich przypadkach należy ją przechylić tylko na tyle, na ile jest to niezbędnie konieczne, i podnosić wyłącznie stronę odwróconą od użytkownika.
m) Nie uruchamiać silnika, stojąc przed kanalem wrzutowym.
n) Nigdy nie wkładać rąk ani stóp do lub pod obracające się części. Należy zawsze pozostawać w oddaleniu od otworu wylotowego.
o) Nigdy nie podnosić lub też nie nosić kosiarki do trawy z działającym silnikiem.
p.) Wyłączyć silnik i wyciągnąć kluczyk z gniazda. Upewnić się, że wszystkie ruchome części całkowicie się zatrzymały:
- zawsze, odchodząc od kosiarki do trawy;
- przed zwolnieniem blokad lub też przystąpieniem do usuwania zatorów w kanale wyrzutowym;
- przed przystąpieniem do sprawdzania, czyszozenia lub też wykonywania innych prac przy kosiarce do trawy;
- w razie trafienia na ciało obce. Przed ponownym uruchomieniem i podjęciem pracy z użyciem kosiarki do trawy należy sprawdzić kosiarkę do trawy pod względem uszkodzeń i wykonać nie zbędne naprawy.
Jeśli kosiarka do trawy zaczyna wibrować silnie w nietypowy sposób,
konieczne jest jej natychmiastowe sprawdzenie:
- poszukać uszkodzeń;
- wykonać niezbędne naprawy uszkodzonych części;
- zadbać o to, aby wszystkie nakrętki sworznie i śruby były mocno dokręcone.
Konserwacja I przechowywanie
a) Zadbać o to, aby wszystkie nakrętki sworznie i śruby były mocno dokręcono oraz aby urządzenie umożliwiało bezpieczne wykonywanie pracy.
b) Sprawdzać regulamie pojemnik na skoszoną trawę pod względom zużycia lub też utraty sprawności działania.
c) Ze względów bezpieczeństwa wymienić zużyte lub uszkodzone części.
c) Zwracać uwagę na to, że w przypadku urządzeń z wieloma nożami ruch jednego noża może prowadzić do obrotu pozostałych noży.
ej Podczas regulacji urządzenia zwracać uwagę na to, aby nie zakleszczyć palców pomiędzy ruchomymi nożami oraz stałymi elementami urządzenia.
f) Przed odstawieniem urządzenia umożliwiać ostygnięcie silnika.
g) Podczas konserwacji noży zwracać uwagę na to, że nawet wtedy, gdy źródło napięcia, jest odłączone, może mogą się poruszać.
h) Używać wyłącznie oryginalnych części zamiennych oraz akcesoriów.
Dodatkowe wskazówki bezpieczeństwa
Bezpieczeństwo elektryczne
NIEBEZPIECZEŃSTWO! Zatrzymanie akcji serca!
Podczas pracy produkt wytwarza pole elektromagnetyczne. W określonych warunkach pole to może oddzławywać na aktywne i pasywne implanty medyczne. Aby uniknąć ryzyka poważnych lub smiertelnych obrażeń ciała, zalecamy osobom posiadającym implanty medyczne przed użycłem produktu skontaktować się z lekarzem lub producentem implantu.
Przed użyciem sprawdzić kabel pod względem oznak uszkodzenia lub zużycia. Jeśli przewód jest uszkodzony, należy skontaktować się z autoryzowanym centrum serwisowym w celu wymiany przewodu.
Nie używać produktu, jeśli kable elektryczne są uszkodzone lub zużyte.
Jeśli kabel jest przecięty lub jeśli izolacja jest uszkodzona, należy go natychmiast odłączyć od zasilania. Kabla elektrycznego można dotykać dopiero wtedy, gdy zostanie odłączony od zasilania. Nie naprawiać przeciętego lub uszkodzonego kabla. Wymienić kabel na nowy.
Kabel przedłużający należy odwinąć w celu użycia. Nawinięte kable mogą się przegrzewać i ograniczać w ten sposób wydajność kosiarki do trawników.
Trzymać kabel przedłużający z dala od produktu. Wykonywać prace zawsze z dala od źródła prądu, poruszając się w jedną i w drugą stronę, nigdy zaś ruchem kolistym.
Nigdy nie przeciagać kabla przez ostre przedmioty.
Przed odlączeniem wtyczki, kabla lub też kabla przedłużającego zawsze wyłączyć zasilanie.
Wyłączyć silnik, wyciągnąć wtyczkę z gniazda sieciowego i sprawdzić kabel pod względem uszkodzeń lub zużycia, zanim zostanie on ponownie nawinięty w celu schowania. W żadnym wypadku nie naprawiać uszkodzonego kabla. Wymienić kabel na nowy. Używać tylko oryginalnych kabli zamiennych.
Zawsze nawijać kabel starannie i unikać zgięć.
Nigdy nie przenosić produktu, trzymając za kabel.
Nie ciągnąć za kabel w celu odłączenia wtyczki.
Używać produktu tylko z podanym na tabliczce znamionowej produktu napięciem przemiennym sieci zasilającej.
Nasze produkty są izolowane podwojnie zgodnie z normą EN 60335. Nie podłączać masy do żadnej części produktu.
Sprawdzić obszar roboczy pod względem ukrytych kabli.
Nie używać produktu do pielęgnacji stawów lub też w pobliżu wody.
Bezpieczeństwo osobiste
NIEBEZPIECZEŃSTWO! Ryzyko uduszenia!
Istnieje ryzyko połknięcia drobnych części. W przypadku małych dzieci istnieje ryzyko uduszenia plastikową torebką. Dzieci należy trzymać z dala od miejsca montażu produktu.
Przed przechowywaniem lub konserwacją poczekać co najmniej 30 minut, aż kosłarka ostygnie.
W razie zablokowania elementu Inącego zatrzymać i sprawdzić produkt.
Nie przechylac urządzenia w kierunku użytkownika.
Nie jechać wstecz.
W trakcie pracy zachować ostrożność.
Nigdy nie używać produktu w miejscach, w których występujo zagrożenie wybuchem.
Nie wolno używać produktu, jeśli operator jest zmęczony, chory, pod wpływem alkoholu, środków odurzających lub lekarstw.
Unikać przeciążenia kosiarki do trawy.
Nosić rękawice, obuwie antypoślizgowe oraz okulary ochronne.
Nie należy używać produktu w wilgotnych warunkach.
Nie używać na mokrej trawie.
Nie demontować produktu w zakresie wykraczającym poza zakres dostawy.
Uruchamiać kosiarkę do trawy tylko z prosto zamonto wanym uchwytem.
Nie używać dźwigni uruchamiających naprzemiennie.
Ostrożnie używać uchwytów.
Wyłącznik bezpieczeństwa
Silnik jest chroniony przez wyłącznik bezpieczeństwa, który włącza się, gdy nastąki zakleszczenie noża lub też przeziążenie silnika. W takim wypadku należy zatrzymać produkt i odłączyć go od zasilania. Wyłącznik bezpio czenstwa jest resetowany dopiero wtedcy, gdy zostanie zwolniona dźwignia Start/Stop. Przed dalszym użyciem produktu usunąć wszystkie przeszkody i zaczekać kilka minut, aż wyłącznik bezpieczeństwa zostanie zroseto wany.
2. MONTAŻ
NŻEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała! Ryzyko zranienia w przypadku uruchomienia produktu bez nadzoru.
→ Przed zamontowaniem produktu zaczekać aż do chwili zatrzymania noża, odłączyć produkt od zasilania i założyć rękawice.
Montaż dolnego drążka [rys. A1]:
- Wsunąć koniec dolnego drążka ① w uchwyt drążka na obudowie ②.
- Zamocować dolny drążek ① w obudowie ②, mocno wsuwając trzpień ustalający ③ w otwory w końcówce drążka ① i obudowie ②.
- Czynność powtórzyć z obu stron.
UWAGA: W przypadku wystąpienia problemu z mocowaniem drążka na obudowie za pomocą trzpienia ustalającego, ostroźnie usunąć go z otworu i powtórzyć powyższe czynności od 1 do 3.
Montaż górnego drążka [rys. A2/A3]:
- Upewnić się, że górny drązek ④ jest prawidłowo ustawiony, a blokada bezpieczeństwa ⑤ znajdująca się na konsoli jest skierowana ku górze.
- Upewnić się, że górny drązek ④ i dolny drązek ① są wyrównane.
- Umieścić nakrętkę w gałe drążka ⑥ (w razie potrzeby).
- Umieścić śruby ⑧, podkładki ⑦ i gałki drążka ⑥ we właściwych miejscach na drążkach ①/④.
- Zamocować kabel ⑨ za pomocą załączonych zacisków ⑩ na drążkach ⑪/4. Zwrócić uwagę, aby kabel ⑫ nie zakleszczył się między górnym drążkiem ⑬ a dolnym drążkiem ⑭.
3. OBSŁUGA
NŁBEZPIECZEŃSTWO! Ryzyko obrażeń ciała! Ryzyko zranienia w przypadku uruchomienia produktu bez nadzoru.
→ Przed przystąpieniem do regulacji lub transportu produktu zaczekać aż do chwili zatrzymania noża, odłączyć produkt od zasilania i założyć rękawice.
Podłączanie kosiarki do trawy [rys. 01 / 02]:
NEBEZPIECZEŃSTWO! Byzyko porażenia prądem elektrycznym!
Aby uniknąć uszkodzenia kabla przedłużającego ⑪, kabel przedłużający ⑪ należy wprowadzić w zabezpieczenie kabla ①.
→ Przed przystąpieniem do pracy należy wprowadzić kabel przedłużający Ⓤ w zabezpieczenie kabla Ⓗ.
- Złącze zeńskie kabla przedłużającego ⑪ podłączyć na spodzie konsoli ⑫.
- Wykonać pętlę na kablu przedłużającym ⑪, wprowadzić pętlę w zabezpieczenie kabla ① i zacisnąć pętlę.
- Podłączyć kabel przedłużający ⑪ do gniazda sieci 230 V.
Ustawianie wysokości koszenian [rys. 03/04/05]:
LWAGA! Nie używaj więcej niż 3 podkładek ⑬ do regulacji wysokości koszenia. Podkładki ⑭ do regulacji wysokości koszenia można montować tylko pomiędzy nożem ⑭ a wentylatorem ⑮ Nie umieszczaj podkładek ⑱ do regulacji wysokości koszenia pomiędzy nożem ⑲ a śrubą ⑳.
- Aby wykręcić śrubę mocującą noż ⑯, przytrzymać wentylator ⑮ i odkręcić śrubę mocującą noż ⑯ przy pomocy załączonego klucza ⑰.
- Wyjmij śrube ⑯, noż ⑭, podkładki ⑮ do regulacji wyso kości koszenia i wentylator ⑮.
- Sprawdź pod kątem uszkodzeń i wyczyść w razie potrzeby.
- Zamontuj wentylator ⑯ w produkcie. Upewnji się, że wentylator ⑮ jest prawidłowo założony, a otwór wentylatora pokrywa się z otworem gwintowanym.
-
Założ podkładki ^⑧ do regulacji wysokości koszenia na wentylator ^⑮ . Większa wysokość koszenia – mniejsza ilość podkładek do regulacji wysokości koszenia Mniejsza wysokość koszenia – większa ilość podkładek do regulacji wysokości koszenia Upewnji się, że kolki są osadzone w otworach.
-
Umieścić nóż ⑭ z otworami w kształcie litery D na podkładkach ⑬ do regulacji wysokości koszenia. Upewnić się, że kolki są osadzone w otworach noża.
- Wsuń śrubę ⑯ w centralny otwór noża ⑭.
- Dokręć śrubę⑯ ręcznie zgodnie z ruchem wskazówek zegara.
- Mocno przytrzymaj wentylator ^15 i dokręć śrubę ^16 za pomocą dołączonegoklucza ^17 .
Pozycja robocza:
Aby ustawić drażek w pozycji roboczej, nie trzeba dokonywać regulacji. Aby uzyskać najbardziej komfortową pozycję roboczą drażka, po prostu pociągnąć drażek w dół, gdy jest on w pozycji przedniej, lub podnieść drażek, gdy jest on w pozycji dolnej.
Uruchamianie kosiarki [rys. 06/07]:
NEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała! Istnieje ryzyko zranienia, jeśli po zwolnieniu dźwigni uruchamiających produkt nie wyłączy się.
→ Nigdy nie mostkować urządzeń zabezpieczających lub wyłącznika. Na przykład nie podwiązywać dźwigni uruchamiających na uchwycie.
Uruchamianie:
Produkt jest wyposażony w obureczny wyłącznik bezpieczeństwa (dźwignia uruchamiająca ⑱ oraz blokada bezpieczeństwa ⑤) zabezpieczający przed niezamierzonym włączeniem.
Kosiarka wyposażona jest w dwie dźwignie uruchamiające ⑱. W celu uruchomienia należy nacisnąć jedną z nich.
-
Nacisnąć jedną ręką blokadę bezpieczeństwa ⑤ i pociągnąć dźwignię uruchamiającą ⑥ drugą ręką. Kosiarka uruchamia się.
-
Zwolnić blokadę bezpieczeństwa ⑤.
W celu uniknięcia wycięcia w trawniku koła i pozbycia się ścinków trawy, należy lekko pochylić kosiarkę. Po osiągnięciu przez kosiarkę pełnej prędkości, opuścić ją łagodnie na trawnik.
Zatrzymywanie:
→ Zwolnić dźwignię uruchamiającą ^18 . Kosiarka zatrzymuje się.
Porady dotyczące używania kosiarki [rys. 08]:
W sezonie trawę należy kosić dwa razy w tygodniu. Koszenie jednorazowo więcej niż jednej trzeciej długości trawy może negatywnie wpłynąć na kondycję trawnika.
Aby uzyskać jak najlepsze rezultaty, należy rozpocząć koszenie od brzegu trawnika i poruszać się zgodnie z ruchem wskazówek zegara.
Koszenie rozpocznij od brzegu trawnika położonego najbliżej źródła zasilania. Dzięki temu przewód będzie się układął na obszarze już skoszonym.
Aby uzyskać jak najlepsze rezultaty, należy kosić pasami z zakładkami o szerokości ok. 8 – 10 cm.
Nie przeciązać kosiarki. Koszenie długiej i gęstej trawy może spowodować spadek prędkości obrotowej silnika, co można poznać po zmianie w odglosie pracy silnika. Spadek prędkości obrotowej silnika może doprowadzić do przeciążenia i uszkodzenia kosiarki. Podczas koszenia długiej i gęstej trawy wykonanie pierwszego cięcia przy nastawionej większej wysokości koszenia pozwoli zmniejszyć obciążenie. Patrz Ustawianie wysokości koszenia.
4. KONSERWACJA
NEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała! Ryzyko zranienia w przypadku uruchomienia produktu bez nadzoru.
→ Przed przystąpieniem do konserwacji produktu zaczekać aż do chwili zatrzymania noża, odłączyć produkt od zasilania i założyć rękawice.
Czyszczenie kosiarki:
NEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała! Ryzyko zranienia i uszkodzenia produktu.
→ Nie czyścić produktu wodą lub strumieniem wody (zwłaszcza pod ciśnieniem).
→ Nie używać do czyszczenia chemikaliów, m.in. benzyny lub rozpuszczalników. Niektóre z nich mogą zniszczyć ważne części z tworzywa sztucznego.
Szczeliny wentylacyjne powinny być zawsze czyste.
Czyszczenie spodniej strony kosiarki [rys. M1]:
Spodnią stronę najlatwiej jest wyczyścić bezpośrednio po koszeniu.
- Położyć kosiarkę ostrożnie na boku.
- Oczyścić spodnią stronę ⑲, usuwając ścinki trawy przy pomocy klucza/skrobaka ⑰.
- Oczyscić noż ⑭ i wentylator ⑮ za pomocą miękkiej szczotki (nie używać ostrych przedmiotów).
Czyszczenie powierzchni kosiarki [rys. M2]:
- Oczyścić górną stronę suchą szmatką.
- Włoty powietrza ⑳ wyczyścić za pomocą miękkiej szczotki (nie używać ostrych przedmiotów).
5. PRZECHOWYWANIE
Przerwa w używaniu:
Produkt przechowywać poza zasięgiem dzieci.
- Odłączyć produkt od zasilania.
- Oczyścić kosiarkę (patrz 4. KONSERWACJA).
- Przechowywać kosiarkę w suchym, zamkniętym i zabezpieczonym przed działaniem mrozu miejscu.
Pozycje przechowywania:
Kosiarkę można przechowywać w dwóch pozycjach:
– Pozycja leżąca [ rys. S4 ]
- Przechowywanie przy ścianie [ rys. S5 ]
UWAGA: Przechowując przy ścianie, podwieszać kosiarkę zawsze na środku dolnego drążka ①.
Składanie drążka [rys. S1/S2/S3/S4/S5]:
- Podnieść drążki ①/④ o ok. 5 cm i przytrzymać w tej pozycji.
- W celu odblokowania nacisnąć dolny drążek ① równocześnie po obu stronach do wewnątrz.
-
W celu przechowywania w pozycji leżącej: obrócić drążki ①/④ do przodu.
Lub:
W celu przechowywania na ścianie: obrócić drążki ①/④ do tyłu. -
Poluzować gałki drążka ⑥ i złożyć gómy drążek ④. Upewnić się, że kabel nie jest zakleszczony pomiędzy gónym i dolnym drążkiem.
6. USUWANIE USTEREK
NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała! Ryzyko zranienia w przypadku uruchomienia produktu bez nadzoru.
→ Przed przystąpieniem do usunięcia usterki produktu zaczekać aż do chwili zatrzymania noża, odlączyć produkt od zasilania i założyć rękawice.
Wymiana noża:
NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała! Ryzyko zranienia w przypadku obracania się noża uszkodzonego, zgiętego, niewyważonego lub ze zdeformowanymi krawędziami tnącymi.
→ Nie używać kosiarki z uszkodzonym lub zgiętym nożem, z niewyważonym nożem lub ze zdeformowanymi krawędziami tnącymi.
→ Nie ostrzyć ponownie noża.
Części zamienne FLYMO są dostępne u lokalnych dystrybutorów FLYMO lub w punktach serwisowych FLYMO.
Używaj tylko oryginalnych noży FLYMO:
Noże zamienne FLYMO do 30 cm: Nr ref. FLY094 Nr części 529370590
Noże zamienne FLYMO do 33 cm: Nr ref. FLY095 Nr części 529370790
Noże zamienne FLYMO do 36 cm: Nr ref. FLY096 Nr części 529370890
→ Wymień noż (patrz 3. OBSŁUGA Ustawianie wysokości koszenia).
Problem Możliwa przyczyna Postępowanie
| Koslarka nie uruchamia się | Kabel zasilający jest odłączony lub uszkodzony. | → Podłączyć kabel zasilający lub w razie potrzeby wymienić go. |
| Silnik jest zablokowany. → Usunąć przyczynę blokady. | ||
| Silnik jest zablokowany i generuje hałas | Silnik jest zablokowany. → Usunąć przyczynę blokady. | |
| Zbyt niska wysokość koszenia. | → Ustawić większą wysokość koszenia. | |
| Głośne odglosy, kosiarka kiekocze | Poluzowane śruby na silniku, na mocowaniu lub na obudowie kosiarki. | → Zlecić dokręcenie śrub przez autoryzowanego partnera handlowego. |
| Koslarka działa nierówno lub mocno wibruje | Nóż jest uszkodzony/ zużyty lub też uchwyt noża jestpoluzowany. | → Wymienić nóż. |
| Nóż jest mocno zabrudzony. | → Oczyścić kosiarkę (patrz 4. KONSERWACJA).Jeśli to nie rozwiąże problemu, wymienić nóż. | |
| Nierówne koszenie trawnika | Nóż jest tępy lub uszkodzony. → Wymienić nóż. | |
| Zbyt niska wysokość koszenia. | → Ustawić większą wysokość koszenia. | |
| Niewłaściwe unoszenie | Kosiarka jest zabrudzona. | → Oczyścić spodnią stronę kosiarki. |
| Zbyt niska wysokość koszenia. | → Ustawić większą wysokość koszenia. | |
| Wentylator jest uszkodzony. | → Sprawdzić i w razie konieczności wymienić wentylator. | |
| Jeżeli unoszenie nie poprawilo się, skontaktować się z najbliższym autoryzowanym centrum serwisowym. | ||
W przypadku innych awarii skontaktować się z serwisem klienta Husqvarna UK Ltd. Napraw może dokonywać wyłącznie dział serwisowy Husqvarna UK Ltd. lub specjalistyczne punkty sprzedaży autoryzowane przez FLYMO.
- DANE TECHNICZNE
| Kosiarka elektryczna Hover | Jednostka | Wartość9704825-xx(30 cm) | Wartość9704828-xx(33 cm) | Wartość9704829-xx(36 cm) |
| Moc znamlonowa | W | 1700 | 1700 | 1800 |
| Napięcie sieciowe | V | 230 | 230 | 230 |
| Częstotliwość sieciowa | Hz | 50 | 50 | 50 |
| Prędkość obrotowa noża | obr./min | 4200 | 4200 | 4200 |
| Szerokość cłęcia | cm | 30 | 33 | 36 |
| Regulacja wysokość cłęcia(4 pozycji) | mm | 10 – 30 | 10 – 30 | 10 – 30 |
| Waga | kg | 6,7 | 6,7 | 6,9 |
| Poziom ciśnieniaakustycznego L_PA^1) Niepewność pomiaru k_pA | dB (A) | 833,0 | 833,0 | 803,0 |
| Poziom mocyakustycznej L_WA^2) :zmierzony/gwarantowanyNiepewność pomiaru k_WA | dB (A) | 92 / 931,0 | 91 / 910,3 | 91 / 932,0 |
| Wibracje dłoń/ramię a_drow^1) Niepewność pomiaru k_dow | m/s ^2 | < 2,51,5 | < 2,51,5 | < 2,51,5 |
Metoda pomlarowa zgodnie z: ^11 EN 60335-2-77 ^2 RL 2000/14/EC/S.I. 2001 No.1701
WSKAZÓWKA: podany poziom emisji wibracji został zmierzony zgodnie ze znomallzowaną metodą kontroll I może być stosowany do porównywana elektronarzędzia z innymi narzędziiami tego typu. Wartość ta może być stosowana również do wstępnej oceny ekspozycji. Poziom emisji wibracji może różnić się podczas rzeczywistego użytkowania elektronarzędzia.
W razie potrzeby skontaktować się z dostawcą energii elektrycznej, aby upewnić się, że urządzenie będzie podłączone do zasilania o impedancji nie większej niż 0,354 Ω. Taka maksymalna dopuszczalna impedancja na przyłączu użytkownika odpowiada wartości laboratoryjnej dla modelu SimpliGlide 300V.
8. AKCESORIA
| Noż zapasowy FLYMO do 30 cm | Zamiennik stępionych noży. Nr ref. FLY094 | Nr części 529370590 |
| Noż zapasowy FLYMO do 33 cm | Zamiennik stępionych noży. Nr ref. FLY095 | Nr części 529370790 |
| Noż zapasowy FLYMO do 36 cm | Zamiennik stępionych noży. Nr ref. FLY096 | Nr części 529370890 |
9. SERWIS/GWARANCJA
Serwis:
Prosimy skorzystać z adresu zamieszczonego na odwrotnej stronie.
Oświadczenie gwarancyjne:
W przypadku reklamacji klient nie zostanie obcią żony żadnymi opłatami za świadczone usługi.
Husqvarna UK Ltd. udziela na wszystkie nowe, oryginalne produkty FLYMO 2-letniej gwarancji od daty zakupu przez pierwszego nabywcę u dystrybutora, pod warunkiem że produkty są wykorzystywane tylko do celów prywatnych. Niniejsza gwarancja producenta nie obejmuje produktów nabytych na rynku wtórnym. Niniejsza gwarancja obejmuje wszystkie istotne usterki produktu, które można uznać za spowodowane przez wady materiałowe lub produkcyjne. Gwarancja jest realizowana poprzez dostarczenie w pełni funkcjonalnego produktu zamiennego lub naprawę wadliwego pro duktu wysłanego nam nieodpłatnie przez klienta; zastrzegamy sobie prawo do wyboru jednej z dwóch powyższych opcji. Aby klient mógł skorzystać z tej usługi, muszą być spełnione poniższe warunki:
- Produkt był używany zgodnie z przeznaczeniem określonym w zalece-niach zamieszczonych w instrukcji obsługi.
- Nie były podejmowane próby otwarcia lub naprawy produktu przez nabywcę ani przez osobę trzecią.
- W trakcie eksploatacji stosowano tylko orygi nalne części zamienne i części zużywające się FLYMO.
- Przedłożono dowód zakupu.
Normalne zużycie części i komponentów (np. noży, elementów mocowania noży, turbin, żarówek, pasów klinowych i żobatych, wimików, filtrów powietrza, świeć zapłonowych), zmiany w wyglądzie, a także części zużywające się i materiały eksploatacyjne nie są objęte gwarancją.
Niniejsza gwarancja producenta ogranicza się do wymiany lub naprawy na powyższych warunkach. Gwarancja producenta nie uprawnia do podnoszenia innych roszczeń wobec nas jako producenta, takich jak roszczenie o odszkodowanie. Niniejsza gwarancja producenta oczywście nie ma wpływu na roszczenia z tytułu gwarancji wobec dystrybutora / sprzedawcy, określone w ustawie i umowie.
Gwarancja producenta podlega prawu Republiki Federalnej Niemiec.
W przypadku reklamacji w trybie gwarancji prosimy o przesłanie uszkodzonego produktu wraz z kopiaą dowodu zakupu i opisem usterki opłaconą przesyłką pocztową na adres działu serwisu.
Części eksploatacyjne:
Noże są częściami zużywalnymi i nie są objęte gwarancją.
10. UTYLIZACJA
Utylizacja kosiarki:
(zgodnie z Dyrektywa 2012/19/UE / S.I. 2013 nr 3113)
Produktu nie wolno utylizować razem z normalnymi odpadami komunalnymi. Produkt należy zutylizować zgodnie z lokalnymi przepisami ochrony środowiska.
WAŻNE!
→ Produkt należy zutylizować za pośrednictwem lokalnego zakładu utylizacjiodpadów.
g) Nemojte kositi na jako stmim obroncima.
Nepielaujiet zales plaveja parsłodzi.
Valkājiet cimdus, neslidošus apavus un aizsargbrilles.
Piesardzigi lietojiet rokturus.
