Produkttyp	Elektrisk hovergräsklippare
Märke	Flymo
Modell	SimpliGlide 300
Klippbredd	30 cm
Klipphöjdsinställning	4 lägen, 10 till 30 mm
Märkeffekt	1700 W
Matningsspänning	230 V / 50 Hz
Bladets rotationshastighet	4200 varv/min
Vikt	6,7 kg
Ljudeffektsnivå (LpA)	83 dB(A) (osäkerhet 3,0 dB)
Uppmätt/garanterad ljudeffektsnivå (LwA)	92 / 93 dB(A) (osäkerhet 1,0 dB)
Hand-armvibration (ah)	< 2,5 m/s² (osäkerhet 1,5 m/s²)
Säkerhetsanordning	Dubbel säkerhet (startspak och låsning)
Strömförsörjning	Elektrisk med sladd (extern förlängning)
Rekommenderad kabeltyp	Utomhusförlängning, minsta tvärsnitt 1,0 mm² upp till 40 m
Huvudfunktion	Gräsklippning för privata trädgårdar
Underhåll	Rengöring efter användning, inget vatten eller lösningsmedel
Förvaring	Frostfritt, torrt, två lägen (liggande eller mot vägg)
Garanti	2 år (tillverkare)
Reservdelar	Reservblad FLYMO FLY094 (30 cm)

Vanliga frågor - SimpliGlide 300 FLYMO

Hur monterar jag gräsklipparen SimpliGlide 300?

Fäst först den nedre stången i chassit med fästskruvarna. Installera sedan den övre stången genom att rikta in hålen och dra åt knapparna. Fäst kabeln med de medföljande klämmorna. Koppla alltid bort strömmen före montering och använd handskar.

Hur justerar jag klipphöjden?

Skruva loss bladets bult med den medföljande nyckeln, ta bort bladet och distanserna. Lägg till eller ta bort distanser (max 3) mellan bladet och fläkten för att justera höjden. Sätt tillbaka bladet och dra åt bulten. Kontrollera att stift är korrekt inriktade.

Vad gör jag om gräsklipparen inte startar?

Kontrollera att nätkabeln är ansluten och inte skadad. Om motorn är blockerad, ta bort hindret. Om säkerhetsanordningen har utlösts, släpp startspaken och vänta några minuter innan du startar om.

Hur rengör jag gräsklipparen efter användning?

Efter klippning, luta försiktigt gräsklipparen åt sidan. Rengör undersidan, bladet och fläkten med en mjuk borste eller skrapa. Använd inte vatten eller lösningsmedel. Torka av ovansidan med en torr trasa.

Hur byter jag bladet?

Koppla bort strömmen och använd handskar. Skruva loss bladets bult med den medföljande nyckeln. Ta bort det slitna bladet och installera ett nytt originalblad från FLYMO (ref. FLY094 för 30 cm). Sätt tillbaka distanserna och dra åt bulten ordentligt.

Vilka är de viktigaste säkerhetsföreskrifterna?

Koppla alltid bort strömmen före underhåll. Bär rejäla skor och långa byxor. Klipp inte på vått gräs. Använd en jordfelsbrytare (RCD) på 30 mA. Håll barn och djur på avstånd. Använd inte på lutningar över 20°.

Hur förvarar jag gräsklipparen på vintern?

Rengör gräsklipparen, låt motorn svalna. Fäll ihop stängerna: tryck de nedre stängerna inåt, sedan fäll framåt eller bakåt beroende på önskat läge. Dra åt knapparna och förvara på en torr och frostfri plats.

Vilken typ av elektrisk förlängningssladd ska jag använda?

Använd en godkänd utomhusförlängningssladd (typ H05RN-F eller motsvarande). Minsta tvärsnitt: 1,0 mm² för 40 m, 1,5 mm² för 60 m, 2,5 mm² för 100 m. Rulla alltid ut förlängningssladden helt för att undvika överhettning.

Vad gör jag vid onormala vibrationer?

Stanna omedelbart gräsklipparen och koppla bort strömmen. Inspektera bladet: om det är skadat, deformerat eller obalanserat, byt ut det. Rengör undersidan. Om problemet kvarstår, kontakta ett auktoriserat servicecenter.

Vad är garantin och hur använder jag den?

Tillverkargaranti på 2 år för privat bruk, från köpdatum. Den täcker material- och tillverkningsfel. För att aktivera den, skicka tillbaka produkten med köpbevis till ett auktoriserat servicecenter. Slitdelar (blad) ingår inte.

BRUKSANVISNING SimpliGlide 300 FLYMO

Elektrisk hover-gräsklippare

da Brugsanvisning

sv Elektrisk hover-gräsklippare

1. SÄKERHET 20
2. MONTERING 22
3. HANDHAVANDE 22
4. UNDERHÄLL 22
5. LAGRING....23
6. ÅTGÄRDA FEL....23
7. TEKNISKA DATA 23
8. TILLBEHÖR 23
9. SERVICE/GARANTI 24
10. AVFALLSHANTERING 24

Översättning av originalanvisningarna.

Den här produkten kan användas av barn från 8 år och äldre och personer med fysisk, sensorisk eller mental funktionsnedsättning eller bristande erfarenhet och kunskap, om de hålls under uppsikt eller har fått instruktioner om säker användning av produkten och förstår farorna som kan uppstå från användningen. Barn får inte leka med produkten. Rengöring och användarunderhåll får inte genomföras av barn utan uppsikt. Vi rekommenderar att produkten används av ungdomar över 16 år.

Avsedd användning:

FLYMO Gräsklipparen är avsedd för att klippa gräs i privata trädgårdar.

Produkten är inte konstruerad för långtidsanvändning.

FARA! Kroppsskada!

→ Använd inte produkten för att klippa snår, häckar, buskar och perenner, för att klippa klätterväxter eller gräs på tak eller på balkongen, för att sönderdela grenar och kvistar eller för att jämna ut ojämnheter på marken. Använd inte produkten i sluttningar med en lutning på mer än 20°.

1. SÄKERHET

VIKTIGT!

Läs noggrant bruksanvisningen och spara den för senare bruk.

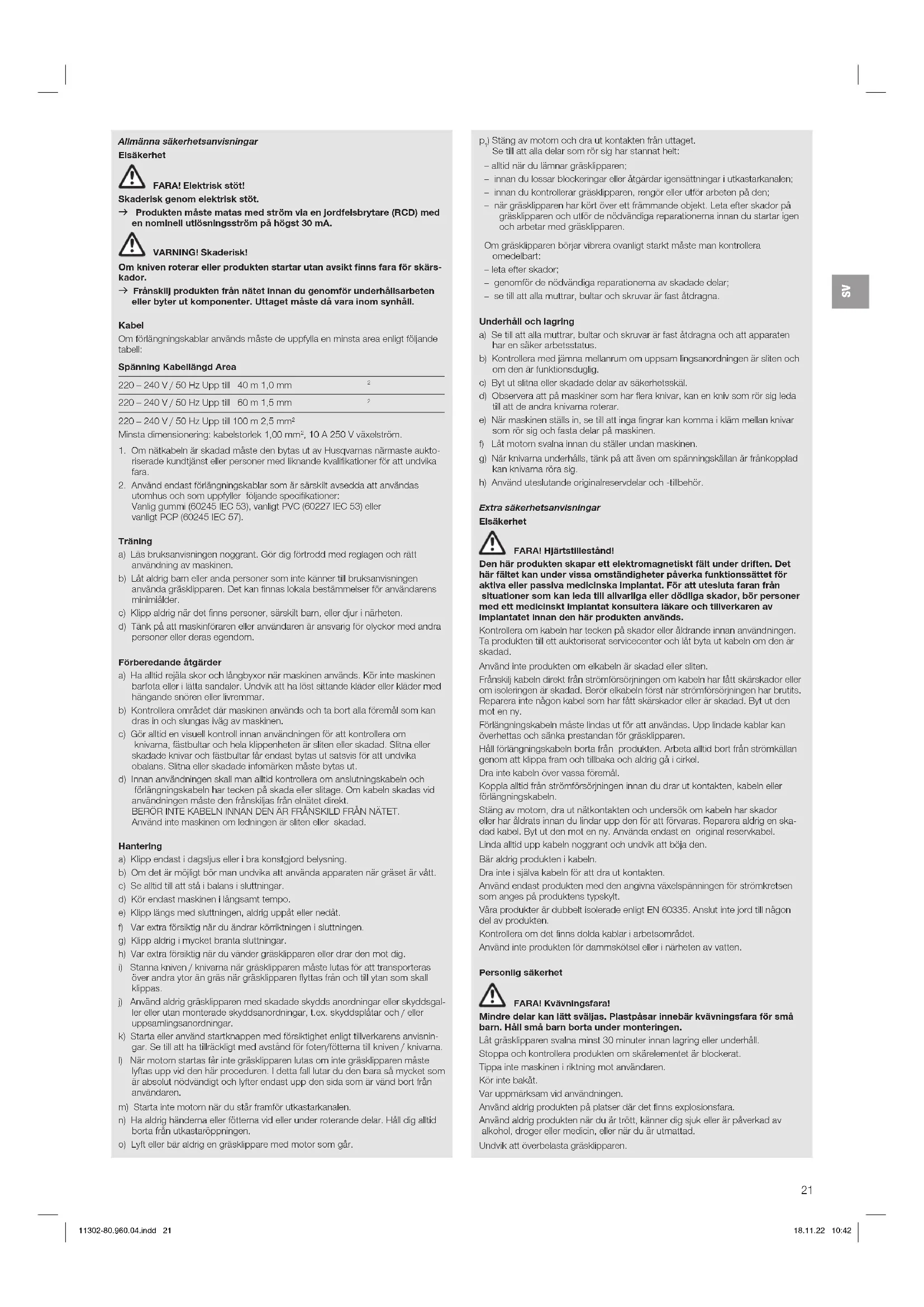

Allmänna säkerhetsanvisningar

Elsäkerhet

FARA! Elektrisk stötl

Skaderisk genom elektrisk stöt.

→ Produkten måste matas med ström via en jordfelsbrytare (RCD) med en nominell utlösningsström på högst 30 mA.

WARNING! Skaderlsk!

Om kniven roterar eller produkten startar utan avsikt finns fara för skärskador.

→ Fränskilj produkten från nätet innan du genomför underhällsarbeten eller byter ut komponenter. Utaget måste då vara inom synhåll.

Kabel

Om förlängningskablar används måste de uppfylla en minsta area enligt följande tabell:

Spänning Kabellängd Area

220 – 240 V / 50 Hz Upp till	40 m 1,0 mm	^2
220 – 240 V / 50 Hz Upp till	60 m 1,5 mm	^2

220 - 240 V / 50 Hz Upp till 100 m 2,5 mm²

Minsta dimensionering: kabelstorlek 1,00 mm². 10 A 250 V växelström.

1. Om nätkabeln är skadad måste den bytas ut av Husqvarnas närmaste auktoriserade kundtjänst eller personer med liknande kvalifikationer för att undvika fara.

2. Använd endast förlängningskablar som är särskilt avsedda att användas utomhus och som uppfyller följande specifikationer: Vanlig gummi (60245 IEC 53), vanligt PVC (60227 IEC 53) eller vanligt PCP (60245 IEC 57).

Träning

a) Läs bruksanvisningen noggrant. Gör dig förtrodd med reglagen och rätt användning av maskinen.

b). Låt aldrig bam eller anda personer som inte känner till bruksanvisningen använda gräsklipparen. Det kan finnas lokala bestämmelser för användarens minimälder.

c) Klipp aldrig när det finns personer, särskilt barn, eller djur i närheten.

d) Tänk på att maskinföraren eller användaren är ansvang för olyckor med andra personer eller deras egendom.

Förberedande åtgärder

a) Ha alltid rejäla skor och långbyxor när maskinen används. Kör inte maskinen barfota eller i lätta sandaler. Undvik att ha löst sittande kläder eller kläder med hängande snören eller livremmar.

b) Kontrollera området där maskinen används och ta bort alla föremål som kan dras in och slungas ivåg av maskinen.

c) Gör alltid en visuell kontroll innan användningen för att kontrollera om knivama, fästbultar och hela klippenheten är silten eller skadad. Siltna eller skadade knivar och fästbultar får endast bytas ut satsvis för att undvika obalans. Siltna eller skadade infomärken måste bytas ut.

d) Innan användningen skall man alltid kontrollera om anslutningskabeln och förlängningskabeln har tecken på skada eller siltage. Om kabeln skadas vid användningen måste den fränskijas från elnätet direkt. BERÖR INTE KABELN INNAN DEN ÄR FRÅNSKILD FRÅN NÄTET. Använd inte maskinen om ledningen är sliten eller skadad.

Hantering

a) Klipp endast i dagsljus eller i bra konstgjord belysning.

b) Om del är möjligt bör man undvika att använda apparaten när gräset är vätt.

c) Se alltid till att stå i balans i sluttningar.

d) Kör endast maskinen i långsamt tempo.

e) Klipp längs med sluttningen, aldrig uppåt eller nedåt.

f) Var extra försiktig när du ändrar körriktningen i sluttningen.

g) Klipp aldrig i mycket branta sluttningar.

h) Var extra försiktig när du vänder gräsklipparen eller drar den mot dig.

i) Stanna kniven / knivarna när gräsklipparen måsle lutas för att transporteras över andra ytor än gräs när gräsklipparen flyttas från och till ytan som skall klippas.

j) Använd aldrig gräsklipparon mod skadade skydds anordningar eller skyddsgaller eller utan monterade skyddsanordningar, t.ex. skyddsplåtar och / eller uppsamlingsanordningar.

k) Starta eller använd startknappen med försiktighet enligt tillverkarens anvisningar. Se till att ha tillräckligt med avständ för foten/fötterna till kniven / knivama.

I) När motorn startas får inte gräsklipparen lutas om inte gräsklipparen måste lyttas upp vid den här proceduren. I detta fall lutar du den bara så mycket som är absolut nödvändigt och lyfter endast upp den sida som är vänd bort från användaren.

m) Starta inte motom när du står framför utkastarkanalen.

n) Ha aldrig håndoma eller fötterna vid eller under roterando dolar. Håll dig alltid borta från utkastaröppningen.

o) Lyft eller bär aldrig en gräsklippare med motor som går.

p, Stäng av motorn och dra ut kontakten från uttaget. Se till att alla delar som rör sig har stannat helt:

- alltid när du lämnar gräsklipparen;

- innan du lossar blockeringar eller åtgårdar igensättningar i utkastarkanalen; - innan du kontrollerar gräsklipparen, rengör eller utför arbeten på den;

- när gräsklipparen har kört över ett främmande objekt. Leta efter skador på gräsklipparen och utför de nödvändiga reparationerna innan du startar igen och arbetar med gräsklipparen.

Om gräsklipparen börjar vibrera ovanligt starkt måste man kontrollera omedelbart:

- genomför de nödvändiga reparationema av skadade delar;

- se till att alla muttrar, bultar och skruvar är fast åtdragna.

Underhäll och lagring

a) Se till att alla muttrar, bultar och skruvar är fast åtdragna och att apparaten har en säker arbetsstatus.

b) Kontrollera med jämna mellanrum om uppsam lingsanordningen är sliten och om den är funktionsduglig.

c) Byt ut slitna eller skadade delar av säkerhetsskäl.

d) Observera att på maskiner som har flera knivar, kan en kniv som rör sig leda till att de andra knivarna roterar.

e) När maskinen ställs in, se till att inga fingrar kan komma i kläm mellan knivar som rör sig och fasta delar på maskinen.

f) Låt motorn svalna innan du ställer undan maskinen.

g) När knivarna underhålls, tänk på att även om spänningskällan är fränkopplad kan knivarna röra sig.

h) Använd uteslutande originalreservdelar och -tillbehör,

Extra säkerhetsanvisningar

Elsäkerhet

FARA! Hjärtstillestånd!

Den här produkten skapar ett elektromagnetiskt fält under driften. Det här fältet kan under vissa omständigheter påverka funktionssättet för aktiva eller passiva medicinska implantat. För att utesluta faran från situationer som kan leda till allvarliga eller dödliga skador, bör personer med ett medicinskt implantat konsultera läkare och tillverkaren av implantatet innan den här produkten används.

Kontrollera om kabeln har tecken på skador eller åldrande innan användningen. Ta produkten till ett auktoriserat servicecenter och låt byta ut kabeln om den är skadad.

Använd inte produkten om elkabeln är skadad eller sliten.

Frånskilj kabeln direkt från strömförsörningen om kabeln har fått skärskador eller om isoleringen är skadad. Berör elkabeln först när strömförsörningen har brutits. Reparera inte någon kabel som har fått skärskador eller är skadad. Byt ut den mot en ny.

Förlängningskabeln måste lindas ut för att användas. Upp lindade kablar kan överhettas och sänka prestandan för gräsklipparen.

Håll förlängningskabeln borta från produkten. Arbeta alltid bort från strömkällan genom att klippa fram och tillbaka och aldrig gå i cirkel.

Dra inte kabeln över vassa föremål.

Koppla alltid från strömförsörjningen innan du drar ut kontakten, kabeln eller förlängningskabeln.

Stäng av motorn, dra ut nätkontakten och undersök om kabeln har skador eller har åldrats innan du lindar upp den för att förvaras. Reparera aldrig en skadad kabel. Byt ut den mot en ny. Använda endast en original reservkabel.

Linda alltid upp kabeln noggrant och undvik att böja den.

Bär aldrig produkten i kabeln.

Dra inte i själva kabeln för att dra ut kontakten.

Använd endast produkten med den angivna växelspänningen för strömkretsen som anges på produktens typskylt.

Våra produkter är dubbelt isolerade enligt EN 60335. Anslut inte jord till någon del av produkten.

Kontrolera om det finns dolda kablar i arbetsområdet.

Använd inte produkten för dammskötsel eller i närheten av valten.

Personlig säkerhet

FARA! Kvävningsfara!

Mindre delar kan lätt sväljas. Plastpåsar innebär kvävningsfara för små barn. Håll små barn borta under monteringen.

Låt gräsklipparen svalna minst 30 minuter innan lagring eller underhåll.

Stoppa och kontrollera produkten om skärelementet är blockerat.

Tippa inte maskinen i riktning mot användaren.

Kör inte bakåt.

Var uppmärksam vid användningen.

Använd aldrig produkten på platser där det finns explosionsfara.

Använd aldrig produkten när du är trött, känner dig sjuk eller är påvorkad av alkohol, droger eller medicin, eller när du är utmattad.

Undvik att överbelasta gräsklipparen.

Använd handskar, halksäkra skor och ögonskydd.

Använd inte produkten vid fuktiga förhållanden.

Använd inte produkten i vått gräs.

Plocka inte isär produkten mer än den status den hade vid leveransen.

Starta endast gräsklipparen med upprätt monterat handtag.

Använd inte startspakarna omväxlande.

Använd handtagen försiktigt.

Säkerhetsavstängning

Motom skyddas av en säkerhetsavstängning som aktiveras om kniven kärvar eller motom är överbelastad. Stanna i det här fallet produkten och frånsklij den från strömförsörningen. Säkerhetsavstängningen återställs först när du släpper start-/ stoppknappen. Ta bort alla hinder och vänta några minuter tills säkerhetsavstängningen återställs innan du fortsätter att använda produkten.

2. MONTERING

! Kroppsskada!

för skärskador om produkten startar oavsiktligt.

→ Vänta tills kniven har stannat, frånskilj produkten från strömförsörjningen och ta på handskar innan du monterar produkten.

Montera nedre handtaget [bild A1]:

1. Skjut in änden av det nedre handtaget ① i handtagsfästet på höljet ②.
2. Fäst det nedre handtaget ① på höljet ② genom att skjuta fästskruvarna ③ med tyck genom hålen i handtagsänden ① och höljet ②.
3. Upprepa på andra sidan.

OBSERVERA: Om något problem skulle inträffa med fästskruven när handtaget fästs på höljet, dra försiktigt ut fästskruven och upprepa steg

1 till 3 som beskrivs ovan.

Montera övre handtaget [bild A2/A3]:

1. Se till att det övre handtaget ④ är korrekt placerat och att säkerhetsspärren ⑤ på kopplingsboxen pekar uppåt.
2. Se till att det övre handtaget ④ och det nedre handtaget ① är riktade korrekt mot varandra.
3. Sätt in muttern i handtagsknoppen ⑥ (om det behövs).
4. Sätt skruvama Ⓗ, underläggsbrickorna ⑦ och handtagsknopparna ⑥ på handtagen ①/④ i rätt läge.
5. Fäst kabeln ⑨ med de medföljande clipsen ⑩ på handtagen ①/④. Se till att kabeln ⑨ inte kläms mellan det övre handtaget ④ och det nedre handtaget ①.

3. HANDHAVANDE

! Kroppsskada!

för skärskador om produkten startar oavsiktligt.

→ Vänta tills kniven har stannat, frånskilj produkten från strömförsörjningen och ta på handskar innan du ställer in eller transporterar produkten.

Ansluta gräsklipparen [bild 01/02]:

! Elektrisk stöt!

att undvika skador på förlängningskabeln ⑪ måste förlängningskabeln ⑪ föras in i kabelsäkringen ①.

→ För in förlängningskabeln ^11 i kabelsäkringen ^12 innan användningen.

1. Anslut förlängningskabelns honkontakt ⑪ till kopplings dosans baksida ⑫.
2. Gör en ögla med förlängningskabeln (1), dra in öglan i kabelsäkringen (1) och dra åt öglan.
3. Anslut förlängningskabeln ⑪ till ett 230 V-nätuttag.

Ställa in klipphöjd [bild 03/04/05]:

A! Använd inte fler än 3 distansbrickor ⑬ för klipphö-

jd. Distansbrickorna ⑬ för klipphöjd får endast placeras mellan knivbladet ⑭ och fläkten ⑮. Placera inte distansbrickorna ⑬ för klipphöjd mellan knivbladet ⑭ och bladbulten ⑯.

1. För att skruva ut knivskruven ⑯, håll fast fläkten ⑮ och lossa knivskruven ⑯ med den medföljande skruvnyckeln ⑰.
2. Ta bort bladbulten ⑯, knivbladet ⑭, distansbrickorna ⑬ för klipphöjd och fläkten ⑮.
3. Kontrollera om det finns några skador och rengör vid behov.
4. Montera fläkten 15 på produkten. Se till att fläkten 15 sitter helt på plats och att fläkthålet är i linje med det gångade hålet.
5. Montera distansbrickoma ^13 för klipphöjd på fläkten ^15 .

Högre klipphöjd – färre distansbrickor

Lägre klipphöjd – fler distansbrickor

Se till att pliggama sitter korrekt i hålen.

1. Placera kniven ⑭ med de D-formade hålen på distanserna ⑬ för klipphöjden.

Se till att stiften sitter i hålen i kniven.

1. För bladbulten ⑯ genom det mellersta hälet på kniv bladet⑭.
2. Dra åt bladbulten ^16 medurs för hand.
3. Håll fast fläkten ^15 och dra åt bladbulten ^16 med bifogad skruvnyckel ^17 .

Arbetsposition:

En inställning behövs inte för att sätta handtaget i arbetsläge. Du drar bara nedåt från det främre läget eller uppåt från det nedre läget tills handtaget befinner sig i det mest bekväma arbetsläget.

Starta gräsklipparen [bild 06/07]:

A! Kroppsskada!

finns skaderisk om produkten inte stannar när man släpper startspakarna.

→ Kringgå inte säkerhetsanordningarna eller strömbrytare. Fäst exempelvis inte startspakarna på handtaget.

Starta:

Produkten är utrustad med en tvåhands säkerhetsanordning (Startspak ⑱ och säkerhetsspärr ⑤), vilka förhindrar en oavsiktlig start av produkten.

Det finns två startspakar ⑱. En av båda måste användas för att starta.

1. Tryck på säkerhetsspärren ⑤ med en hand och tryck upp startspaken ⑯ med den andra handen. Gräsklipparen startar.

2. Släpp säkerhetsspärren ⑤.

För att förhindra att det klipps en ring i gräsmattan och för att ta bort gräsrester lutar du gräsklipparen en aning. När gräsklipparen har uppnått full hastighet sänker du mjukt ner den på gräsmattan.

Stoppa:

→ Släpp startspaken ⑱. Gräsklipparen stannar.

Tips för att använda gräsklípparen [bild 08]:

Klipp gräset två gånger i veckan under den period gräset växer. Gräsmattan tar skada om mer än en tredjedel av gräsets längd klipps vid ett och samma tillfälle.

Klipp gräsmattans ytterkant medurs först för bästa resultat.

Börja klippa den kant av gräsmattan som är närmast eluttaget. På så vis vilar kabeln därefter på den del av gräsmattan du redan har klippt.

Kör gräsklipparen i raka linjer med ett överlapp på cirka 8 – 10 cm på nästa varv.

Överbelasta inte gräsklipparen. Klippning av långt och tjockt gräs kan orsaka minskad motorhastighet och du kan höra ett förändrat motorljud. Om motorhastigheten minskar riskerar du att överbelasta gräsklipparen, vilket kan leda till skador. Om du klipper långt och tjockt gräs belastar du inte din gräsklippare så mycket om du inför första klippningstillfället ställen in en hög klippningshöjd. Se Ställa in klipphöjd.

4. UNDERHÅLL

A! Kroppsskada!

för skärskador om produkten startar oavsiktligt.

→ Vänta tills kniven har stannat, frånskilj produkten från strömförsörjningen och ta på handskar innan du underhåller produkten.

Rengöra gräsklipparen:

FARA! Kroppsskada!

för personskador och risk att produkten skadas.

→ Rengör inte produkten med vatten eller vattenstråle (i synnerhet inte vattenstråle med högtryck).
→ Rengör den inte med kemikalier, inklusive bensin eller lösningsmedel. Vissa kan förstöra viktiga plastdelar.

Ventilationsslitsarna måste alltid vara rena.

Rengöra undersidan av gräsklipparen [bild M1]:

Undersidan rengörs enklast direkt efter klippningen.

1. Lägg gräsklipparen försiktigt på sidan.
2. Rengör undersidan ⑲ genom att ta bort gräsrester med skruvnyckeln / skrapverktyget ⑰.
3. Rengör kniven ⑭ och fläkten ⑮ med en mjuk borste (använd inga vassa föremål).

Rengöra gräsklipparens ovansida [bild M2]:

1. Rengör ovansidan med en torr trasa.
2. Rengör luftintagen ⑳ med en mjuk borste (använd inte vassa föremål).

5. LAGRING

Urdrifttagning:

Produkten måste förvaras utom räckhåll för barn.

1. Frånskilj produkten från strömförsörjningen.
2. Rengör gräsklipparen (se 4. UNDERHÄLL).
3. Förvara gräsklipparen på ett torrt, stängt och frostsäkert ställe.

Förvaringslägen:

Det finns två lägen för att förvara gräsklipparen:

• Liggande förvaringsläge [ bild S4 ]
• Förvaringsläge på vägg [bild S5]

OBSERVERA: Häng alltid upp gräsklipparen på det nedre handtagets tvärgående del ① vid förvaring på vägg.

Fälla ihop handtaget [bild S1/S2/S3/S4/S5]:

1. Lyft upp handtagen ①/④ ca 5 cm och håll dem i det här läget.
2. För att läsa upp trycker du del nedre handtaget ① inåt samtidigt från båda sidor.
3. För liggande förvaringsläge: Vrid handtagen ①/④ framåt. Eller:
   För förvaringsläge på väggen: Vrid handtagen ①/④ bakåt.
4. Lossa handtagsknopparna ⑥ och fäll det övre handtaget ④. Se till att kabeln inte är klämd mellan övre och nedre handtaget.

6. ÅTGÄRDA FEL

FARA! Kroppsskada!

för skärskador om produkten startar oavsiktligt.

→ Vänta tills kniven har stannat, frånskilj produkten från strömförsörjningen och ta på handskar innan du åtgärdar feletpåprodukten.

Byta kniv:

FARA! Kroppsskada!

för skärskador om kniven roterar när den är skadad, böjd, med obalans eller stötta skärkanter.

→ Använd inte gräsklipparen med skadad eller böjd kniv, kniv med obalans eller stötta skärkanter.
→ Efterslipa inte kniven.

FLYMO reservdelar finns att köpa hos din FLYMO-åter försäljare eller hos FLYMO servicepartner.

Använd endast FLYMO originalknivblad:

FLYMO utbytesknivblad till 30 cm:

Referensnummer FLY094 Delnr. 529370590

FLYMO utbytesknivblad till 33 cm: Referensnummer FLY095 Delnr. 529370790

FLYMO utbytesknivblad till 36 cm: Referensnummer FLY096 Delnr. 529370890

→ Byt ut knivbladet (se 3. HANDHAVANDE Ställa in klipphöjd).

Problem Möjlig orsak	Åtgård
Gräsklipparen startar inte	Elkabeln är losskopplad eller skadad.	→ Anslut elkabeln eller byt ut den om så behövs.
	Motorn är blockerad.	→ Ta bort hindret.
Motorn är blockerad och skapar oljud	Motorn är blockerad.	→ Ta bort hindret.
	Klipphöjden är för låg.	→ Ställ in en högre klipphöjd.
Högt ljud, gräsklipparen skramlar	Lösa skruvar på motorn, fastsättningen eller på gräs-klipparens hölje.	→ Lät en auktoriserad återför-säljare efterdra skruvama.
Gräsklipparen går ojämnt eller vibrerar starkt	Kniven är skadad / sliten eller är knivhållaren lös.	→ Byt ut kniven.
	Kniven är mycket smutsig.	→ Rengör gräsklipparen (se 4, UNDERHÄLL). Om det inte åtgärdar proble-met, byt ut kniven.
Gräsmattan klipps inte jämnt	Kniven är slö eller skadad.	→ Byt ut kniven.
	Klipphöjden är för låg.	→ Ställ in en högre klipphöjd.
Svävar dåligt	Gräsklipparen är smutsig.	→ Rengör undersldan av gräs-klipparen.
	Kniven är slö eller skadad.	→ Lät service byta ut kniven.
	Fläkten är skadad.	→ Kontrollera fläkten och byt ut den.
	Om det fortfarande svävar dåligt, kontakta ditt lokala auktorise-rade serviceställe.

För alla andra felfunktioner, kontakta kundtjänsten hos Husqvarna UK Ltd. Reparationer får endast göras av serviceavdelningarna hos Husqvarna UK Ltd. eller serviceföretag godkända av FLYMO.

7. TEKNISKA DATA

Elektrisk hover-gräsklippare	Enhet	Värde9704825-xx(30 cm)	Värde9704828-xx(33 cm)	Värde9704829-xx(36 cm)
Märkeffekt	W	1700	1700	1800
Nätspänning	V	230	230	230
Nätfrekvens	Hz	50	50	50
Knivens varvtal	r/min	4200	4200	4200
Kilppbredd	cm	30	33	36
Kilpphöjdsinställning(4 lägen)	mm 10 – 30	10 – 30	10 – 30
Vikt	kg	6,7	6,7	6,9
Ljudtrycknivå L_pA^1) Osäkerhet k_pA	dB (A)	833,0	833,0	803,0
Ljudeffektsnivå L_WA^2) :mätt/ garanteratOsäkerhet k_WA	dB (A)	92 / 931,0	91 / 910,3	91 / 932,0
Hand-arm-vibration a_vhw^1) Osäkerhet k_vhw	m/ s^2	< 2,51,5	< 2,51,5	< 2,51,5

Mätförfarande enligt: ^1) EN 60335-2-77 ^2) RL 2000/14/EC / S.I. 2001 No.1701

OBSERVERA: Det angivna vibrationsemissionsvärdet har mätts enligt ett normerat provningsförfarande och kan användas för att lämföra med andra elverktyg. Detta värde kan även användas för preliminär bedömning av exponeringen. semissionsvärdet kan variera vid den faktiska användningen av elverktyget.

Kontakta eventuellt elbolaget så att enheten endast ansluts till en matning med en impedans på högst 0,354Ω. Denna maximalt tillåtna systemimpedans på gränssnittspunkten för användarens matning motsvarar kontrollvärdet för SimpliGlide 300V.

8. TILLBEHÖR

FLYMO utbytesknivblad till 30 cm	Som ersättning för slöa knivar. Referensnummer FLY094 Delnr. 529370590
FLYMO utbytesknivblad till 33 cm	Som ersättning för slöa knivar. Referensnummer FLY095 Delnr. 529370790
FLYMO utbytesknivblad till 36 cm	Som ersättning för slöa knivar. Referensnummer FLY096 Delnr. 529370890

9. SERVICE/GARANTI

Service:

Vänligen kontakta adressen på baksidan.

Garantibevis:

I händelse av garantianspråk tas ingen avgift ut för de tjänster som tillhandahålls.

Husqvarna UK Ltd. ger 2 års garanti på alla original FLYMO nya produkter fr. o. m. första köp hos återförsäljare om produkterna uteslutande har använts privat. Den här tillverkargarantin gäller inte för produkter som har köpts på andrahandsmarknaden. Denna garanti gäller alla väsentliga brister på produkten, vilka bevisligen beror på material- eller tillverkningsfel. Garantin inkluderar leverans av en funktionell utbytesprodukt eller reparation av den felaktiga produkten som skickats till oss utan kostnad. Vi förbehåller oss rätten att välja mellan de här alternativen. Följande bestämmelser reglerar tjänsten:

• Produkten användes för avsett ändamål enligt anvisningarna i bruksanvisningen.
• Varken köparen eller tredje part har försökt att öppna eller reparera produkten.
• För driften har endast Original FLYMO reserv- och slitdelar använts.
• Uppvisande av inköpskvittot.

Normalt slitage av delar och komponenter (exempelvis på knivar, knivfästesdelar, turbiner, ljuskällor, kil- och kuggremmar, löphjul, luftfilter, tändstift), optiska förändringar samt slit- och förbrukningsdelar omfattas inte av garantin.

Den här tillverkargarantin begränsas till utbyte och reparation enligt de ovan angivna villkoren. Tillverkargarantin kan inte ligga till grund för andra krav gentemot oss som tillverkare, exempelvis gällande skadestånd. Denna tillverkargaranti berör självklart inte de gällande lagstadgade och avtalsmässiga garantikraven gentemot handlaren / försäljaren. För tillverkargarantin gäller Förbundsrepubliken Tysklands lag.

Vid skadefall, vänligen skicka den defekta produkten tillsammans med en kopia av inköpskvittot och en felbeskrivning med tillräckligt porto till serviceadressen.

Slitdelar:

Knivbladet är en slitagedel och omfattas inte av garantin.

10. AVFALLSHANTERING

Avfallshantering av gräsklipparen: (enligt direktiv 2012/19/EU / S.I. 2013 No.3113)

Produkten får inte kastas som vanligt hushållsavfall. Den måsle avfallshanteras enligt de gällande lokala miljöföreskrifterna.

VIKTIGT!

→ Avfallshantera din produkt hos kommunens återvinningscentral.

m) Ikke start motoren när du står foran utkastkanalen.

Koble altid ut strømforsyningen för du trekker ut stopselet, kabelen eller skjøteledningen.

La gressklipperen avkjøles i minst 30 minutter för den settes bort för oppbevaring eller för vedlikehold.

Bruk aldri produktet när du er trett, syk eller er påvirket av alkohol, rusgift eller medisin eller hvis du er sliten.

Unngå en overbelastning av gressklipperen.

Bruk hansker, sklifaste sko og beskyttelsesbriller.

MERK: Skulle det oppstå problemer med festeskruen när du fester

Du får best resultat om du først klipper ytterkantene av plenen med klokken. Begynn med å klippen kanten av plenen som ligger nærmest strømuttaket. Da logges ledningen på den delen av plenen som du allerede har klippet.

Du får best klipperesultat hvis du klipper i rette linjer som overlapping 8–10 cm.

Ikke overbelast gressklipperen. Hvis du klipper langt, tykt gress, kan motorhastigheten reduseres, og du hører at motorlyden endres. Hvis motorhastigheten reduseres, kan gressklipperen overbelastes og skades. Belastningen reduseres hvis du først klipper en omgang med høyere klippehøyde når du klipper langt, tykt gress. Se Stille inn klippehøyden.

4. VEDLIKEHOLD

E! Personskader!
