RollPilot S6 - μετρητικός εξοπλισμός Laserliner - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Μηχανικός μετρητής απόστασης με τροχό
Μάρκα	Laserliner
Μοντέλο	RollPilot S6
Ακρίβεια	± 0,1 %
Εύρος μέτρησης	0 - 9 999,9 m
Περιφέρεια τροχού	500 mm
Ακτίνα τροχού	79,5 mm
Μονάδες	Μέτρα (m)
Διαστάσεις (διπλωμένο)	190 x 430 x 145 mm
Διαστάσεις (ανοιχτό)	245 x 1040 x 100 mm
Βάρος	1050 g (χωρίς αξεσουάρ)
Τροφοδοσία	Καμία (μηχανική)
Υλικό	Πλαστικό και μέταλλο
Λαβή	Αντιολισθητική
Μηδενισμός	Με κουμπί ή μοχλό
Κινητή βελόνα	Για να υποδείξει αρχικές και τελικές θέσεις
Μεταφορά	Αναδιπλούμενο με συμπεριλαμβανόμενη θήκη
Χρήση	Ευθείες ή καμπύλες γραμμές
Συντήρηση	Καθαρίζετε με υγρό πανί, αποφύγετε διαλύτες
Βαθμονόμηση	Συνιστάται μία φορά το χρόνο
Πρότυπα	Σύμφωνο με ΕΕ (CE)
Ασφάλεια	Μην το χρησιμοποιείτε ως παιχνίδι, προστατεύετε από κραδασμούς και υγρασία

Συχνές ερωτήσεις - RollPilot S6 Laserliner

Πώς να μηδενίσετε τον μετρητή;

Πατήστε το πλήκτρο διαγραφής (6) ή ενεργοποιήστε το μοχλό στάσης (7) για να μηδενίσετε τον μηχανικό μετρητή.

Πώς να μετρήσετε απόσταση μεταξύ δύο τοίχων;

Τοποθετήστε το πίσω μέρος του τροχού στον πρώτο τοίχο, κυλήστε μέχρι τον δεύτερο τοίχο, στη συνέχεια σημειώστε την μετρημένη απόσταση και προσθέστε τη διάμετρο του τροχού (159 mm) για να λάβετε την ακριβή απόσταση.

Ποια είναι η ακρίβεια της συσκευής;

Το RollPilot S6 προσφέρει ακρίβεια ± 0,1 % για μετρήσεις έως 9 999,9 m.

Πώς να συντηρήσετε το RollPilot S6;

Καθαρίστε όλα τα εξαρτήματα με ένα ελαφρώς υγρό πανί. Μην χρησιμοποιείτε καθαριστικά, λειαντικά ή διαλύτες. Αποθηκεύστε τη συσκευή σε στεγνό και καθαρό μέρος.

Πώς να βαθμονομήσετε τη συσκευή;

Συνιστάται η βαθμονόμηση του οργάνου μία φορά το χρόνο. Επικοινωνήστε με τον διανομέα σας ή την υπηρεσία εξυπηρέτησης πελατών της UMAREX-LASERLINER για τη βαθμονόμηση.

Μπορώ να μετρήσω καμπύλες με αυτή τη συσκευή;

Ναι, ο μηχανικός μετρητής απόστασης με τροχό είναι σχεδιασμένος για χρήση σε ευθείες ή καμπύλες γραμμές. Βεβαιωθείτε ότι ο τροχός ακολουθεί τη διαδρομή χωρίς να ολισθαίνει.

Πώς να διπλώσετε τη συσκευή για μεταφορά;

Ενεργοποιήστε το μοχλό στάσης (3) για να διπλώσετε τη ράβδο οδήγησης. Η συσκευή διπλώνει και αποθηκεύεται εύκολα στη συμπεριλαμβανόμενη θήκη.

Τι να κάνω αν ο τροχός ολισθαίνει κατά τη μέτρηση;

Βεβαιωθείτε ότι η επιφάνεια είναι καθαρή και ότι ο τροχός προσκολλάται καλά. Αποφύγετε πολύ λείες επιφάνειες. Διατηρήστε τη ράβδο οδήγησης σε σταθερή γωνία, κατά προτίμηση κάθετη, για να εξασφαλίσετε ακρίβεια.

Πού να βρω την εγγύηση;

Οι πληροφορίες εγγύησης βρίσκονται στο φυλλάδιο «Πρόσθετες παρατηρήσεις και σχετικά με την εγγύηση» που παρέχεται με τη συσκευή, ή στον ιστότοπο http://laserliner.com/info?an=AEU.

Ποιες είναι οι διαστάσεις της συσκευής όταν είναι διπλωμένη;

Η διπλωμένη συσκευή έχει πλάτος 190 mm, ύψος 430 mm και βάθος 145 mm.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RollPilot S6 Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή στον επόμενο χρήστη.

Λειτουργία / χρήση

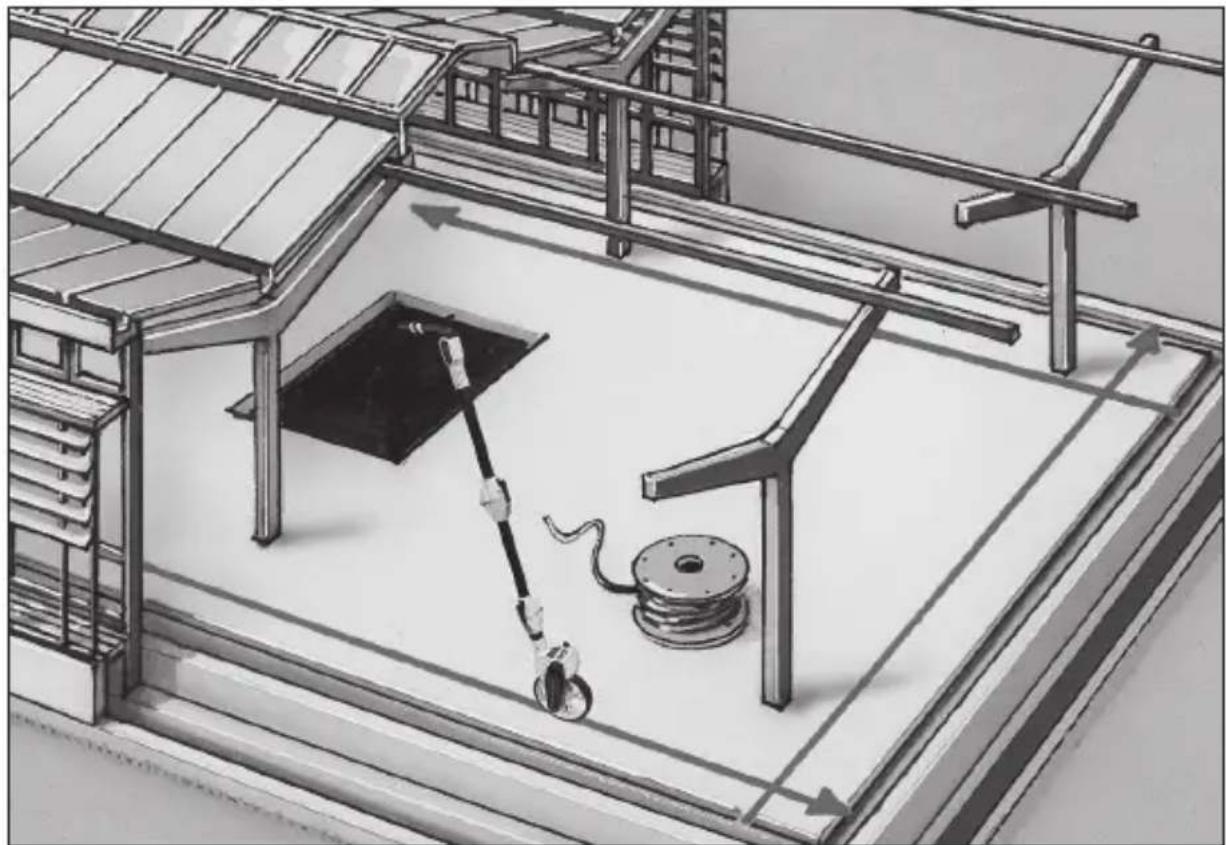

Ο μηχανικός τροχός μέτρησης αποστάσεων προορίζεται για μετρήσεις σε ευθείες και καμπύλεςδιαδρομές. Ο μηχανικός τροχός μέτρησης δίνει ακριβείς τιμές μέτρησης σε μετρήσεις αποστάσεων έως 9.999,9 m. Ο μετακινούμενος δείκτης δείχνει παράλληλα την ακριβή θέση έναρξης και τερματισμού της μέτρησης. Χάρη στην πτυσσόμενη κατασκευή του και την ειδική θήκη μεταφοράς του μεταφέρεται εύκολα.

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
  – Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.
• Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες ή έντονους κραδασμούς.
• 'Отаяν κλείνετε τον Συσκευή για να τον μεταφέρετε υπάρχει κίνδυνος της συντριβής.
  – Αποφεύγετε την υγρασία και την άμμο και καθαρίζετέ τον καλά μετά τη χρήση.
• Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής.

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

Βαθμονόμηση

Η συσκευή μέτρησης πρέπει να βαθμονομείται και να ελέγχεται τακτικά, για να διασφαλίζεται η ακρίβεια και η λειτουργία μέτρησης. Συνιστούμε ένα διάστημα βαθμονόμησης ενός έτους. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

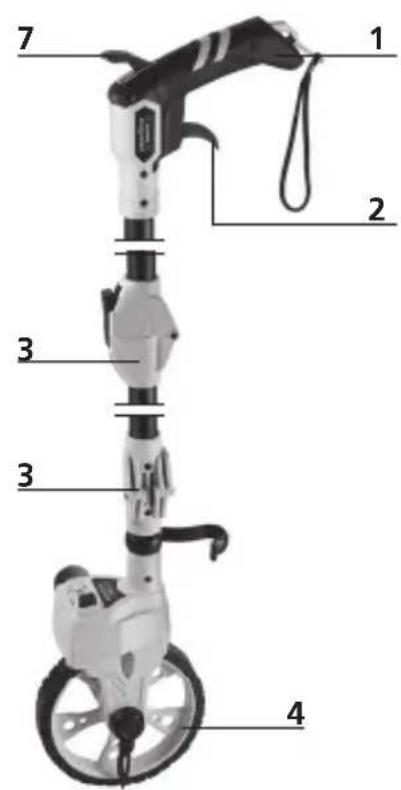

RollPilot S6

1 Αντιολισθητική λαβή
2 Ακινητοποίηση τροχού μέτρησης
3 Μοχλός ασφάλισης
4 Τροχός μέτρησης με 0,5 m περίμετρο

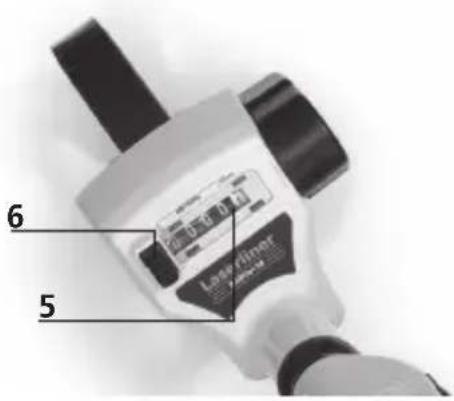

5 μηχανικός μετρητής
6 Διαγραφή τιμής μέτρησης
7 Διαγραφή τιμής μέτρησης
8 Μετακινούμενος δείκτης θέσης έναρξης και τερματισμού

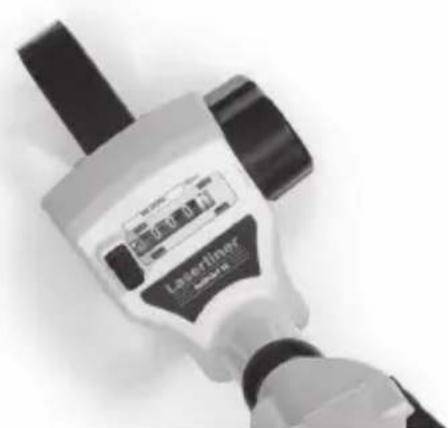

1 Διαγραφή τιμής μέτρησης

Ο μηχανικός μετρητής μπορεί να επαναφερθεί στο μηδέν με πάτημα του πλήκτρου 6 ή του μοχλού 7.

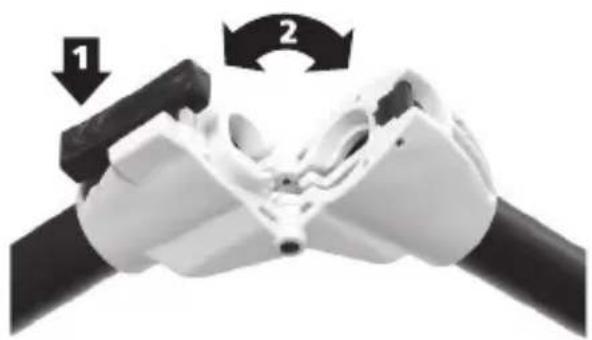

2 Σύμπτυξη για τη μεταφορά

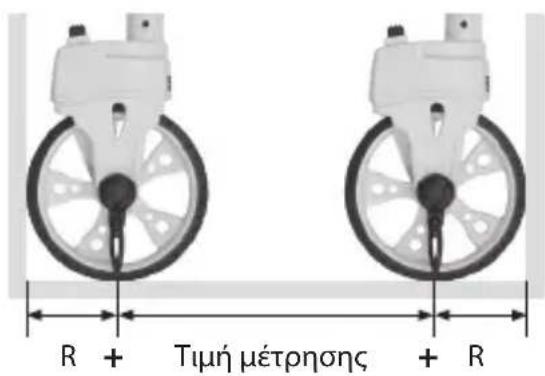

3 Μέτρηση από τοίχο σε τοίχο

1. Τοποθετήστε τον τροχό μέτρησης με την πίσω πλευρά του τροχού στον τοίχο.
2. Μετακινήστε τον τροχό μέτρησης ευθεία έως τον δεύτερο τοίχο.
3. Διαβάστε την τιμή μέτρησης και προσθέστε τη διάμετρο του τροχού.

!

Για να επιτύχετε ένα ακριβές αποτέλεσμα μέτρησης, θα πρέπει να έχει η καθοδηγητική ράβδος κατά τη διάρκεια όλης της μέτρησης την ίδια γωνία. Εδώ συνιστάται μία κατακόρυφη κατεύθυνση.

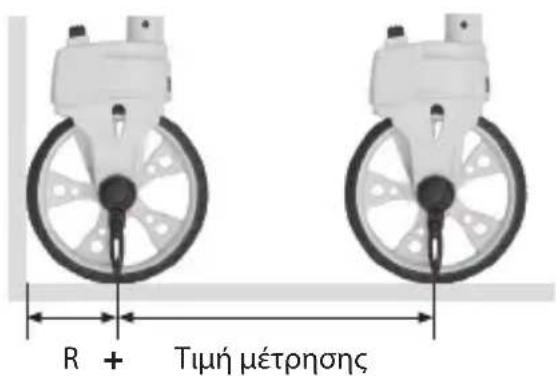

4 Μέτρηση από τοίχο σε σημείο

1. Τοποθετήστε τον τροχό μέτρησης με την πίσω πλευρά του τροχού στον τοίχο.
2. Μετακινήστε τον τροχό μέτρησης ευθεία έως το σημειωμένο σημείο.
3. Διαβάστε την τιμή μέτρησης και προσθέστε την ακτίνα του τροχού.

80

EL

RollPilot S6

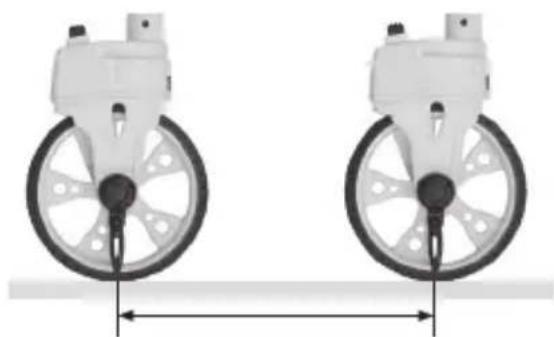

5 Μέτρηση από σημείο σε σημείο

1. Τοποθετήστε τον δείκτη (8) στο πρώτο σημειωμένο σημείο.
2. Μετακινήστε τον τροχό μέτρησης ευθεία έως το δεύτερο σημειωμένο σημείο.
3. Διαβάστε την τιμή μέτρησης.

Τεχνικά χαρακτηριστικά Με επιφύλαξη τεχνικών αλλαγών. 20W13

Ακρίβεια ± 0,1%
Εμβέλεια 0 – 9.999,9 m
Ακτίνα τροχού μέτρησης 79,5 mm
Περίμετρος τροχού μέτρησης 500 mm
Μονάδες m
Διαστάσεις (Π x Υ x Β)	190 x 430 x 145 mm (σε σύμπτυξη) /245 x 1040 x 100 mm
Βάρος 1050 g (χωρίς αξεσουάρ)

Κανονισμοί ΕΕ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: http://laserliner.com/info?an=AEU
