Typ produktu	Mechaniczny miernik kołowy
Marka	Laserliner
Model	RollPilot S6
Dokładność	± 0,1 %
Zakres pomiarowy	0 - 9 999,9 m
Obwód koła	500 mm
Promień koła	79,5 mm
Jednostki	Metry (m)
Wymiary (złożony)	190 x 430 x 145 mm
Wymiary (rozłożony)	245 x 1040 x 100 mm
Waga	1050 g (bez akcesoriów)
Zasilanie	Brak (mechaniczny)
Materiał	Tworzywo sztuczne i metal
Uchwyt	Antypoślizgowy
Zerowanie	Przyciskiem lub dźwignią
Ruchoma wskazówka	Do oznaczania pozycji początkowej i końcowej
Transport	Składany z dołączonym pokrowcem
Zastosowanie	Linie proste lub krzywe
Konserwacja	Czyścić wilgotną szmatką, unikać rozpuszczalników
Kalibracja	Zalecana raz w roku
Normy	Zgodny z UE (CE)
Bezpieczeństwo	Nie używać jako zabawka, chronić przed uderzeniami i wilgocią

Często zadawane pytania - RollPilot S6 Laserliner

Jak wyzerować licznik?

Naciśnij przycisk zerowania (6) lub użyj dźwigni zatrzymania (7), aby wyzerować licznik mechaniczny.

Jak zmierzyć odległość między dwiema ścianami?

Umieść tył koła przy pierwszej ścianie, przetocz do drugiej ściany, odczytaj zmierzoną odległość i dodaj średnicę koła (159 mm), aby uzyskać dokładną odległość.

Jaka jest dokładność urządzenia?

RollPilot S6 oferuje dokładność ± 0,1% dla pomiarów do 9 999,9 m.

Jak dbać o RollPilot S6?

Wyczyść wszystkie elementy lekko wilgotną szmatką. Nie używaj środków czyszczących, proszków ściernych ani rozpuszczalników. Przechowuj urządzenie w suchym i czystym miejscu.

Jak skalibrować urządzenie?

Zaleca się kalibrację przyrządu raz w roku. Skontaktuj się ze swoim dystrybutorem lub serwisem UMAREX-LASERLINER w celu kalibracji.

Czy mogę mierzyć krzywe tym urządzeniem?

Tak, mechaniczny miernik kołowy jest przeznaczony do użycia na liniach prostych lub krzywych. Upewnij się, że koło podąża za trasą bez poślizgu.

Jak złożyć urządzenie do transportu?

Użyj dźwigni zatrzymania (3), aby złożyć drążek prowadzący. Urządzenie składa się i łatwo mieści w dołączonym pokrowcu.

Co zrobić, jeśli koło ślizga się podczas pomiaru?

Upewnij się, że powierzchnia jest czysta, a koło dobrze przylega. Unikaj zbyt gładkich powierzchni. Utrzymuj drążek prowadzący pod stałym kątem, najlepiej pionowym, aby zapewnić dokładność.

Gdzie znaleźć gwarancję?

Informacje o gwarancji znajdują się w broszurze «Uwagi dodatkowe i dotyczące gwarancji» dołączonej do urządzenia lub na stronie http://laserliner.com/info?an=AEU.

Jakie są wymiary złożonego urządzenia?

Złożone urządzenie ma wymiary 190 mm szerokości, 430 mm wysokości i 145 mm głębokości.

INSTRUKCJA OBSŁUGI RollPilot S6 Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / zastosowanie

Mechaniczny drogomierz do pomiarów prostych i krzywych odcinków. Mechaniczne koło pomiarowe podaje dokładne wartości pomiarów odległości do 9.999,9 m. Ruchoma wskazówka podaje przy tym dokładną pozycję początkową i końcową. Z uwagi na możliwość składania oraz dołączoną torbę miernik odległości można wygodnie transportować.

Ogólne zasady bezpieczeństwa

– Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfikacji.
– Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
– Nie modyfikować konstrukcji urządzenia.
– Nie należy narażać urządzenia na obciążenia mechaniczne, ekstremalne temperatury oraz silne wibracje.
- Podczas przestawiania do położenia transportowego należy pamiętać o niebezpieczeństwie zmiażdżenia.
– W miarę możliwości unikać wilgotności i piasku, po użyciu dokładnie wyczyścić.
– Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przechowywać urządzenie w czystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy powinien być regularnie kalibrowany i testowany w celu zapewnienia dokładności i sprawności. Zalecamy przeprowadzać kalibrację raz na rok. W tym celu należy skontaktować się ze sprzedawcą lub działem serwisu UMAREX-LASERLINER.

30

RollPilot S6

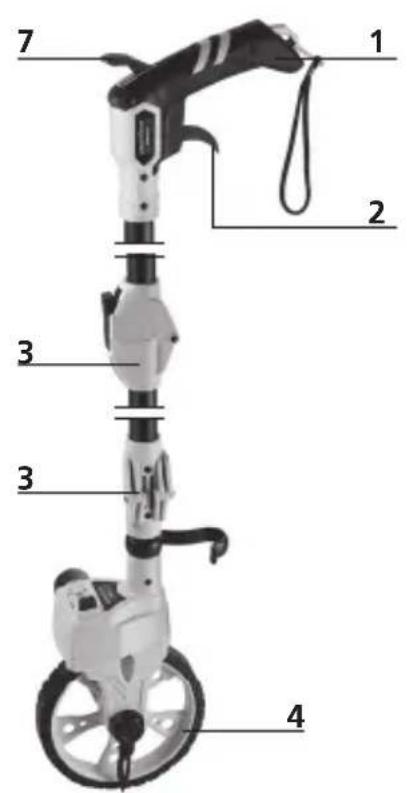

1 Antypoślizgowy uchwyt
2 Blokowanie koła pomiarowego
3 Drażek ustalający
4 Koło pomiarowe o obwodzie 0,5 m

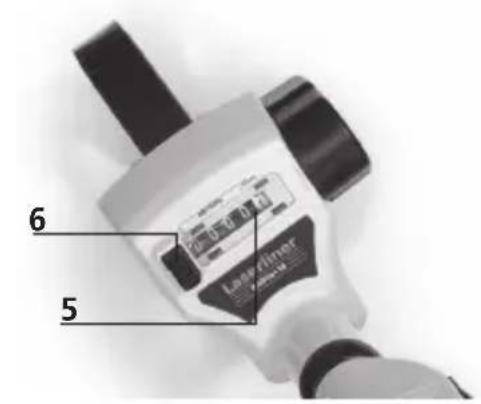

5 Mechaniczny licznik
6 Usuwanie wartości pomiaru
7 Usuwanie wartości pomiaru
8 Ruchoma wskazówka do ustalania pozycji początku i końca pomiaru

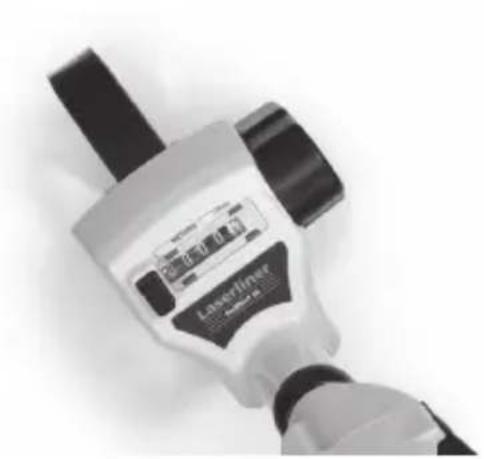

1 Usuwanie wartości pomiaru

Liczydło mechaniczne można wyzerować poprzez naciśnięcie przycisku 6 lub dźwigni 7.

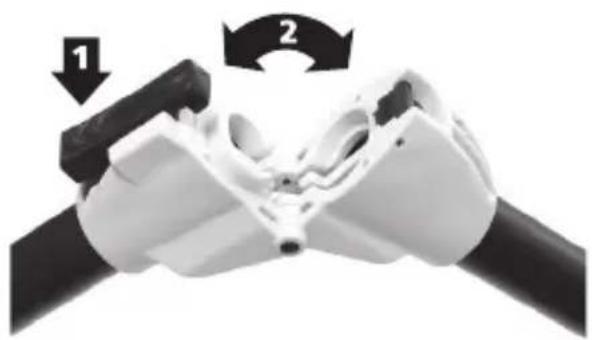

2 Składanie w celu transportu

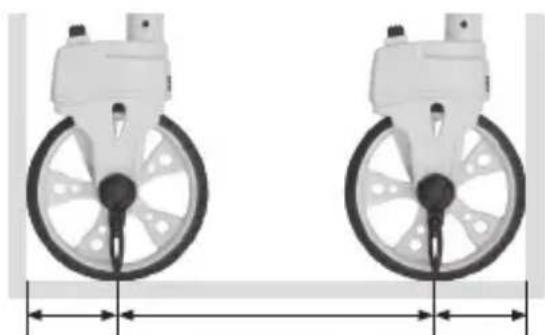

3 Pomiar od ściany do ściany

1. Przystawić koło pomiarowe tyłem do ściany.
2. Przesunąć koło pomiarowe prosto do następnej ściany.
3. Odczytać wartość pomiaru i dodać do niej średnicę koła.

Aby uzyskać dokładnie wartość pomiaru drążek prowadzący musi być podczas całego pomiaru prowadzony pod tym samym kątem. Zaleca się ustawienie pionowe.

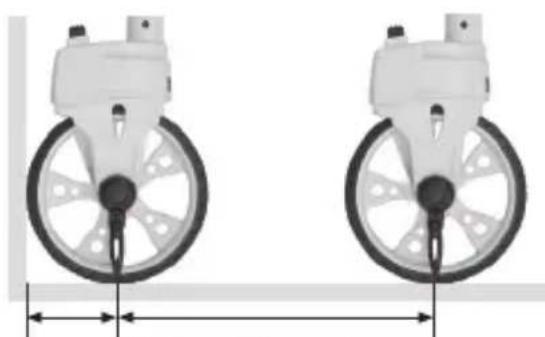

4 Pomiar od ściany do punktu

1. Przystawić koło pomiarowe tyłem do ściany.
2. Przesunąć koło pomiarowe prosto do wyznaczonego punktu.
3. Odczytać wartość pomiaru i dodać do niej promień koła.

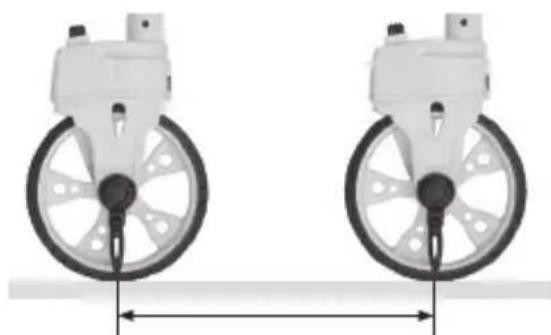

5 Pomiar od punktu do punktu

1. Ustawić wskazówkę (8) na pierwszy wyznaczony punkt.
2. Przesunąć koło pomiarowe prosto do wyznaczonego drugiego punktu.
3. Odczytać wartość pomiaru.

Dane Techniczne Zmiany zastrzeżone. 20W13

Dokładność ± 0,1%
Zasięg	0 – 9.999,9 m
Promień koła pomiarowego 79,5 mm
Obwód koła pomiarowego 500 mm
Jednostki	m
Wymiary (S x W x G)	190 x 430 x 145 mm (złożone) /245 x 1040 x 100 mm
Masa	1050 g (bez akcesoriów)

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=AEU
