Tipo di prodotto	Telemetro a ruota meccanica
Marca	Laserliner
Modello	RollPilot S6
Precisione	± 0,1 %
Portata di misura	0 - 9 999,9 m
Circonferenza della ruota	500 mm
Raggio della ruota	79,5 mm
Unità di misura	Metri (m)
Dimensioni (piegato)	190 x 430 x 145 mm
Dimensioni (aperto)	245 x 1040 x 100 mm
Peso	1050 g (senza accessori)
Alimentazione	Nessuna (meccanica)
Materiale	Plastica e metallo
Impugnatura	Antiscivolo
Azzeramento	Tramite pulsante o leva
Ago mobile	Per indicare le posizioni di partenza e finale
Trasporto	Pieghevole con borsa inclusa
Utilizzo	Linee rette o curve
Manutenzione	Pulire con un panno umido, evitare solventi
Calibrazione	Raccomandata una volta all'anno
Norme	Conforme UE (CE)
Sicurezza	Non utilizzare come giocattolo, proteggere da urti e umidità

Domande frequenti - RollPilot S6 Laserliner

Come azzerare il contatore?

Premere il pulsante di cancellazione (6) o azionare la leva di arresto (7) per azzerare il contatore meccanico.

Come misurare una distanza tra due muri?

Posizionare la parte posteriore della ruota contro il primo muro, far rotolare fino al secondo muro, quindi rilevare la distanza misurata e aggiungere il diametro della ruota (159 mm) per ottenere la distanza esatta.

Qual è la precisione dello strumento?

Il RollPilot S6 offre una precisione di ± 0,1 % per misure fino a 9 999,9 m.

Come mantenere il RollPilot S6?

Pulire tutti i componenti con un panno leggermente umido. Non utilizzare detergenti, abrasivi o solventi. Conservare lo strumento in un luogo asciutto e pulito.

Come calibrare lo strumento?

Si consiglia di calibrare lo strumento una volta all'anno. Contattare il rivenditore o il servizio post-vendita di UMAREX-LASERLINER per la calibrazione.

Posso misurare curve con questo strumento?

Sì, il telemetro a ruota meccanica è progettato per l'uso su linee rette o curve. Assicurarsi che la ruota segua il percorso senza slittare.

Come piegare lo strumento per il trasporto?

Azionare la leva di arresto (3) per ripiegare l'asta di guida. Lo strumento si piega e si ripone facilmente nella borsa fornita.

Cosa fare se la ruota slitta durante la misurazione?

Assicurarsi che la superficie sia pulita e che la ruota aderisca bene. Evitare superfici troppo lisce. Mantenere l'asta di guida a un angolo costante, preferibilmente verticale, per garantire la precisione.

Dove trovare la garanzia?

Le informazioni sulla garanzia si trovano nel libretto « Note supplementari e relative alla garanzia » fornito con lo strumento, o sul sito http://laserliner.com/info?an=AEU.

Quali sono le dimensioni dello strumento piegato?

Lo strumento piegato misura 190 mm di larghezza, 430 mm di altezza e 145 mm di profondità.

MANUALE UTENTE RollPilot S6 Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

Il telemetro meccanico su ruota è destinato all'impiego su rettilinei e in curve. La ruota di misura meccanica fornisce valori di misura esatti su distanze fino a 9.999,9 m. L'indicatore mobile indica le esatte posizioni di inizio e fine. Il telemetro è facile da trasportare grazie alla versione richiudibile e alla valigetta di trasporto.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.
• Quando si prepara il dispositivo per il trasporto fare attenzione al pericolo di schiacciamento.
• Evitare il più possibile umidità e sabbia; pulire bene dopo l'uso.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento. Si consigliano intervalli di taratura annuali. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

RollPilot S6

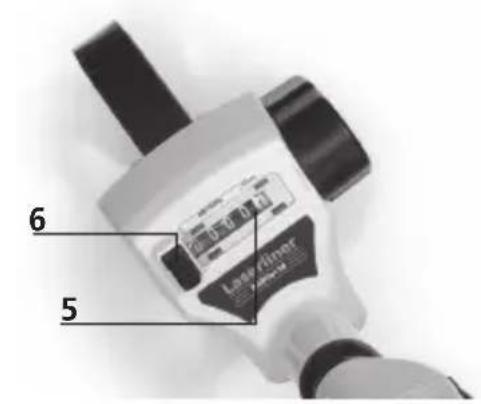

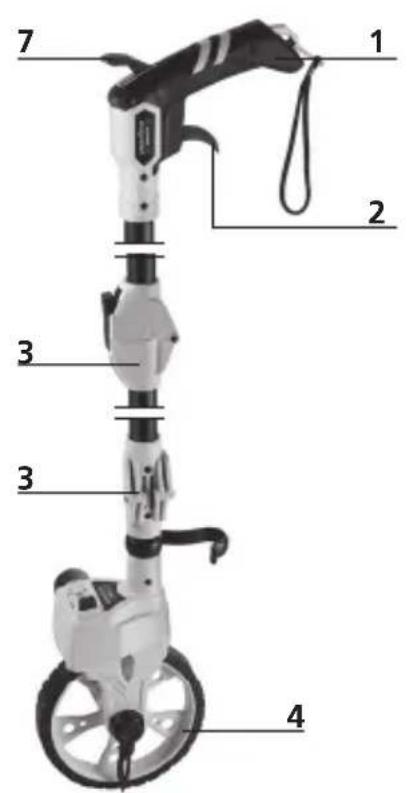

1 Manico antiscivolo
2 Fissare la ruota di misura
3 Leva di blocco

4 Odometro con 0,5 m di circonferenza
5 Contatore meccanico
6 Cancellazione del valore misurato
7 Cancellazione del valore misurato
8 Indicatore mobile per le posizioni di inizio e di fi ne

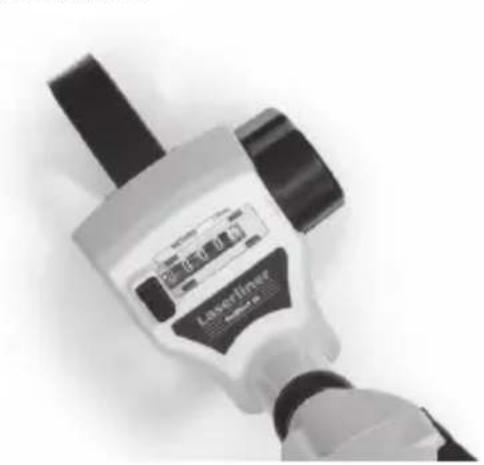

1 Cancellazione del valore misurato

Premendo il tasto 6 o impostando la leva 7 a zero si azzera il contatore meccanico.

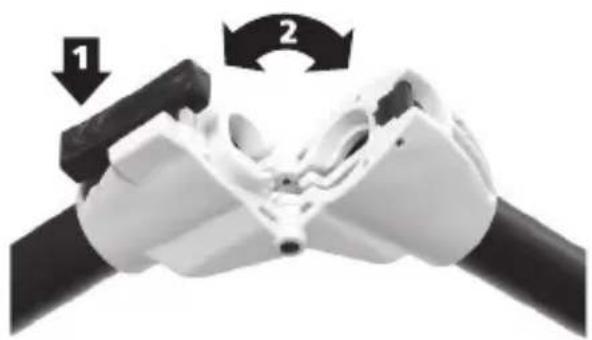

2 Chiusura per il trasporto

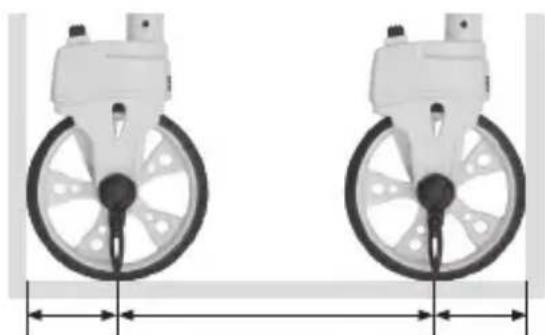

3 Misurazione da parete a parete

1. Posizionare la ruota di misura con il retro della ruota appoggiato alla parete.
2. Spostare la ruota di misura in linea retta fi no all'altra parete.
3. Leggere il valore misurato e aggiungere il diametro della ruota.

Per ottenere un risultato di misura preciso, il bastone di guida deve avere lo stesso angolo durante tutta la misurazione. Si consiglia la posizione verticale.

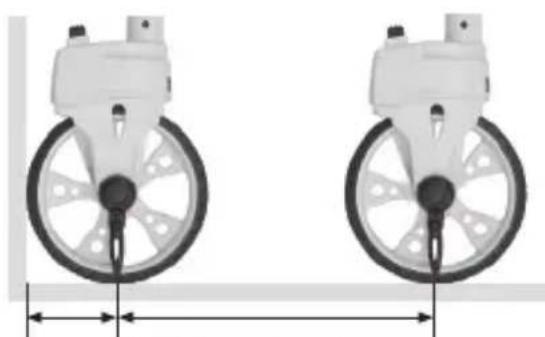

4 Misurazione da parete a punto

1. Posizionare la ruota di misura con il retro della ruota appoggiato alla parete.
2. Spostare la ruota di misura in linea retta fi no al punto contrassegnato.
3. Leggere il valore misurato e aggiungere il raggio della ruota.

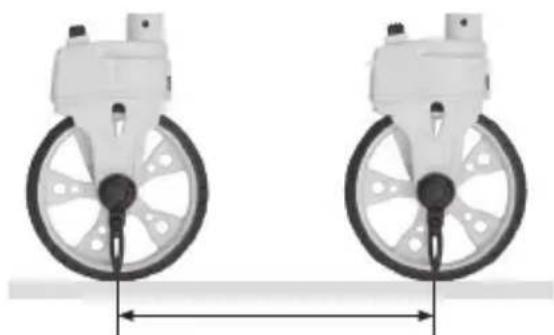

5 Misurazione da punto a punto

1. Posizionare l'indicatore (8) sul primo punto contrassegnato.
2. Spostare la ruota di misura in linea retta fi no al secondo punto contrassegnato.
3. Leggere il valore misurato.

Dati tecnici Con riserva di modifi che tecniche. 20W13

Precisione ± 0,1%
Portata	0 – 9.999,9 m
Raggio ruota di misura 79,5 mm
Circonferenza dell'odometro 500 mm
Units	m
Dimensioni (L x A x P)	190 x 430 x 145 mm (ripiegato) / 245 x 1040 x 100 mm
Peso	1050 g (senza accessori)

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Per ulteriori informazioni ed indicazioni di sicurezza: http://laserliner.com/info?an=AEU
