Produkttyp	Mechanischer Rad-Entfernungsmesser
Marke	Laserliner
Modell	RollPilot S6
Genauigkeit	± 0,1 %
Messbereich	0 - 9 999,9 m
Radumfang	500 mm
Radradius	79,5 mm
Einheiten	Meter (m)
Abmessungen (zusammengeklappt)	190 x 430 x 145 mm
Abmessungen (aufgeklappt)	245 x 1040 x 100 mm
Gewicht	1050 g (ohne Zubehör)
Stromversorgung	Keine (mechanisch)
Material	Kunststoff und Metall
Griff	Rutschfest
Nullstellung	Per Knopf oder Hebel
Bewegliche Nadel	Zur Anzeige der Start- und Endpositionen
Transport	Klappbar mit inkludierter Tasche
Verwendung	Gerade oder gekrümmte Linien
Pflege	Mit feuchtem Tuch reinigen, Lösungsmittel vermeiden
Kalibrierung	Empfohlen einmal jährlich
Normen	EU-Konformität (CE)
Sicherheit	Nicht als Spielzeug verwenden, vor Stößen und Feuchtigkeit schützen

Häufig gestellte Fragen - RollPilot S6 Laserliner

Wie setze ich den Zähler zurück?

Drücken Sie die Löschtaste (6) oder betätigen Sie den Stopphebel (7), um den mechanischen Zähler zurückzusetzen.

Wie messe ich eine Entfernung zwischen zwei Wänden?

Setzen Sie die Rückseite des Rades gegen die erste Wand, rollen Sie zur zweiten Wand, notieren Sie die gemessene Entfernung und addieren Sie den Raddurchmesser (159 mm), um die exakte Entfernung zu erhalten.

Wie genau ist das Gerät?

Der RollPilot S6 bietet eine Genauigkeit von ± 0,1 % bei Messungen bis zu 9 999,9 m.

Wie pflege ich den RollPilot S6?

Reinigen Sie alle Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Lösungsmittel. Lagern Sie das Gerät an einem trockenen und sauberen Ort.

Wie kalibriere ich das Gerät?

Es wird empfohlen, das Instrument einmal jährlich zu kalibrieren. Wenden Sie sich für die Kalibrierung an Ihren Händler oder den Kundendienst von UMAREX-LASERLINER.

Kann ich mit diesem Gerät Kurven messen?

Ja, der mechanische Rad-Entfernungsmesser ist für die Verwendung auf geraden oder gekrümmten Linien ausgelegt. Stellen Sie sicher, dass das Rad der Strecke ohne Rutschen folgt.

Wie klappe ich das Gerät für den Transport zusammen?

Betätigen Sie den Stopphebel (3), um die Führungsstange einzuklappen. Das Gerät lässt sich leicht zusammenklappen und in der mitgelieferten Tasche verstauen.

Was tun, wenn das Rad während der Messung rutscht?

Stellen Sie sicher, dass die Oberfläche sauber ist und das Rad gut haftet. Vermeiden Sie zu glatte Oberflächen. Halten Sie die Führungsstange in einem konstanten Winkel, vorzugsweise senkrecht, um die Genauigkeit zu gewährleisten.

Wo finde ich die Garantie?

Die Garantieinformationen finden Sie im mitgelieferten Heft „Zusätzliche Hinweise und Garantie“ oder auf der Website http://laserliner.com/info?an=AEU.

Welche Abmessungen hat das zusammengeklappte Gerät?

Das zusammengeklappte Gerät misst 190 mm in der Breite, 430 mm in der Höhe und 145 mm in der Tiefe.

BEDIENUNGSANLEITUNG RollPilot S6 Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Der mechanische Roll-Entfernungsmesser ist für den Einsatz auf Geraden und in Kurven bestimmt. Das mechanische Messrad liefert genaue Messwerte bei Entfernungsmessungen bis 9.999,9 m. Der bewegliche Zeiger gibt dabei die genaue Start- und Endposition an. Durch die einklappbare Ausführung und Transporttasche ist der Entfernungsmesser einfach zu transportieren.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.
  – Bei Umbau in die Transportlage Quetschgefahr beachten.
  – Feuchtigkeit und Sand möglichst vermeiden, nach Gebrauch gut reinigen.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

02

DE

RollPilot S6

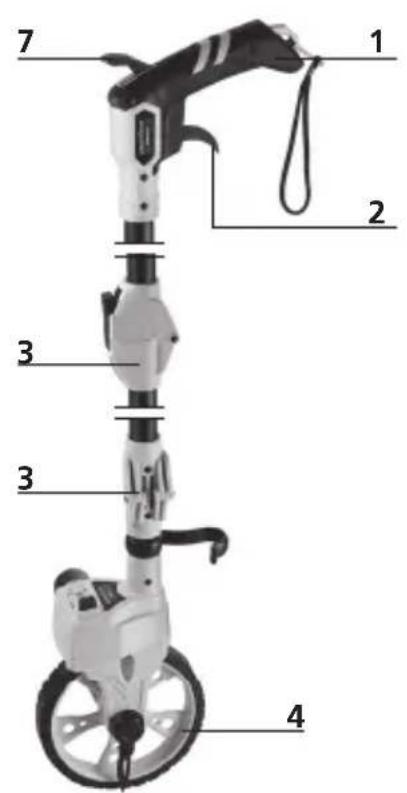

1 rutschfester Griff
2 Messrad feststellen
3 Arretierhebel
4 Messrad mit 0,5 m Umfang

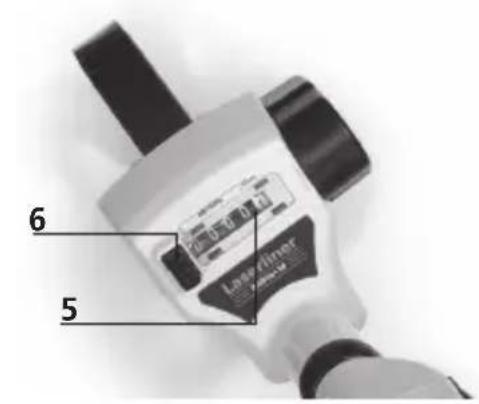

5 mechanisches Zählwerk
6 Messwert löschen
7 Messwert löschen
8 beweglicher Zeiger zur Angabe der Start- und Endposition

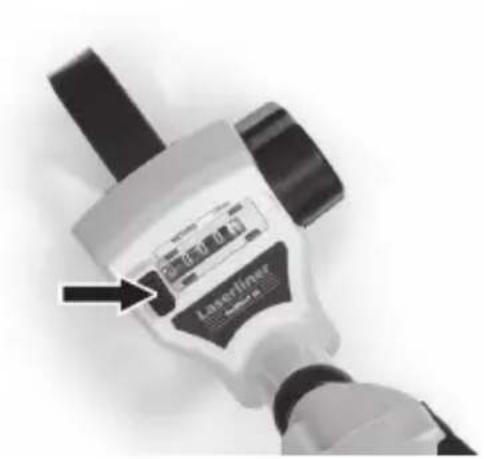

1 Messwert löschen

Das mechanische Zählwerk kann durch Drücken der Taste 6 oder des Hebels 7 auf Null gesetzt werden.

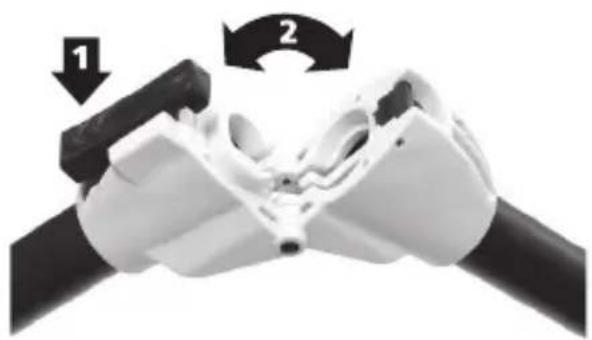

2 Einklappen für Transport

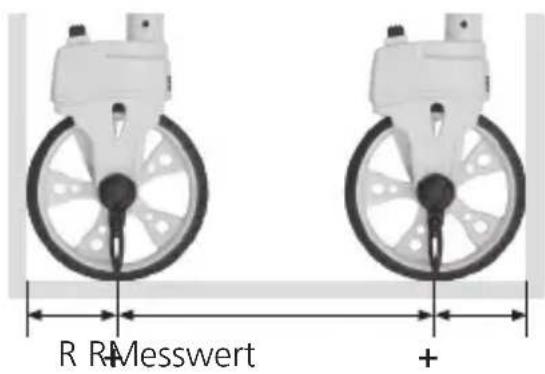

3 Messung von Wand zu Wand

1. Messrad mit der Rückseite des Rades an die Wand stellen.
2. Das Messrad geradeaus bis zur zweiten Wand bewegen.
3. Messwert ablesen und den Durchmesser des Rades addieren.

Um ein genaues Messergebnis zu erzielen, muss die Führungsstange während der gesamten Messung im gleichen Winkel geführt werden. Eine senkrechte Ausrichtung wird empfohlen.

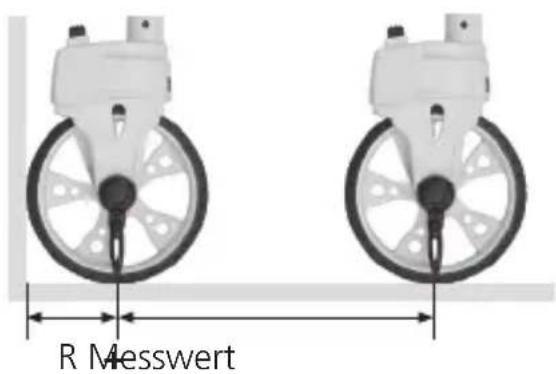

4 Messung von Wand zu Punkt

1. Messrad mit der Rückseite des Rades an die Wand stellen.
2. Das Messrad geradeaus bis zum markierten Punkt bewegen.
3. Messwert ablesen und den Radius des Rades addieren.

04

DE

RollPilot S6

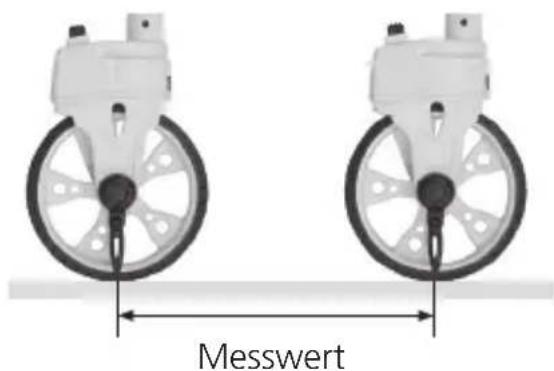

5 Messung von Punkt zu Punkt
