RollPilot S6 - Equipamentos de medição Laserliner - Manual de utilização gratuito

Tipo de produto	Telêmetro de roda mecânica
Marca	Laserliner
Modelo	RollPilot S6
Precisão	± 0,1 %
Alcance de medição	0 - 9 999,9 m
Circunferência da roda	500 mm
Raio da roda	79,5 mm
Unidades	Metros (m)
Dimensões (dobrado)	190 x 430 x 145 mm
Dimensões (desdobrado)	245 x 1040 x 100 mm
Peso	1050 g (sem acessórios)
Alimentação	Nenhuma (mecânica)
Material	Plástico e metal
Punho	Antiderrapante
Reajuste a zero	Por botão ou alavanca
Agulha móvel	Para indicar posições inicial e final
Transporte	Dobrável com bolsa inclusa
Uso	Linhas retas ou curvas
Manutenção	Limpar com um pano úmido, evitar solventes
Calibragem	Recomendado uma vez por ano
Normas	Conforme UE (CE)
Segurança	Não usar como brinquedo, proteger de choques e umidade

Perguntas frequentes - RollPilot S6 Laserliner

Como reajustar o contador a zero?

Pressione o botão de exclusão (6) ou acione a alavanca de parada (7) para reajustar o contador mecânico a zero.

Como medir uma distância entre duas paredes?

Coloque a parte traseira da roda contra a primeira parede, role até a segunda parede, então anote a distância medida e adicione o diâmetro da roda (159 mm) para obter a distância exata.

Qual é a precisão do aparelho?

O RollPilot S6 oferece uma precisão de ± 0,1 % para medições de até 9 999,9 m.

Como fazer a manutenção do RollPilot S6?

Limpe todos os componentes com um pano levemente úmido. Não utilize produtos de limpeza, produtos abrasivos ou solventes. Armazene o aparelho em local seco e limpo.

Como calibrar o aparelho?

Recomenda-se calibrar o instrumento uma vez por ano. Entre em contato com seu distribuidor ou com o serviço pós-venda da UMAREX-LASERLINER para a calibragem.

Posso medir curvas com este aparelho?

Sim, o telêmetro de roda mecânica é projetado para uso em linhas retas ou curvas. Certifique-se de que a roda siga o percurso sem deslizar.

Como dobrar o aparelho para transporte?

Acione a alavanca de parada (3) para dobrar a haste de guia. O aparelho dobra-se e guarda-se facilmente na bolsa fornecida.

O que fazer se a roda deslizar durante a medição?

Certifique-se de que a superfície está limpa e que a roda adere bem. Evite superfícies muito lisas. Mantenha a haste de guia em um ângulo constante, de preferência vertical, para garantir a precisão.

Onde encontrar a garantia?

As informações de garantia encontram-se no caderno 'Observações adicionais e sobre a garantia' fornecido com o aparelho, ou no site http://laserliner.com/info?an=AEU.

Quais são as dimensões do aparelho dobrado?

O aparelho dobrado mede 190 mm de largura, 430 mm de altura e 145 mm de profundidade.

MANUAL DE UTILIZADOR RollPilot S6 Laserliner

Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

O telémetro rolante mecânico destina-se à utilização em rectas e curvas.

A roda hodométrica mecânica fornece valores de medição exactos com medições de distâncias até 9.999,9 m. O indicador móvel fornece a posição exacta inicial e final. O modelo dobrável e o saco de transporte permitem transportar facilmente o telémetro.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas ou vibrações fortes.
• Ao transformar para a posição de transporte, ter cuidado com o perigo de entalo.
• Evitar humidade e areia, limpar bem a seguir ao uso.
• Por favor observe as normas de segurança das autoridades locais e/ou nacionais relativas à utilização correta do aparelho.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Armazene o aparelho num lugar limpo e seco.

Calibragem

O medidor precisa de ser calibrado e controlado regularmente para garantir a precisão da função. Recomendamos um intervalo de calibragem de um ano. Em caso de necessidade, contacte o seu comerciante especializado ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.

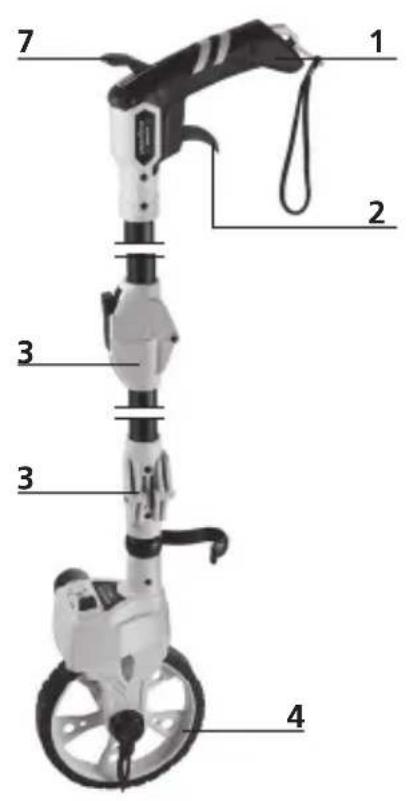

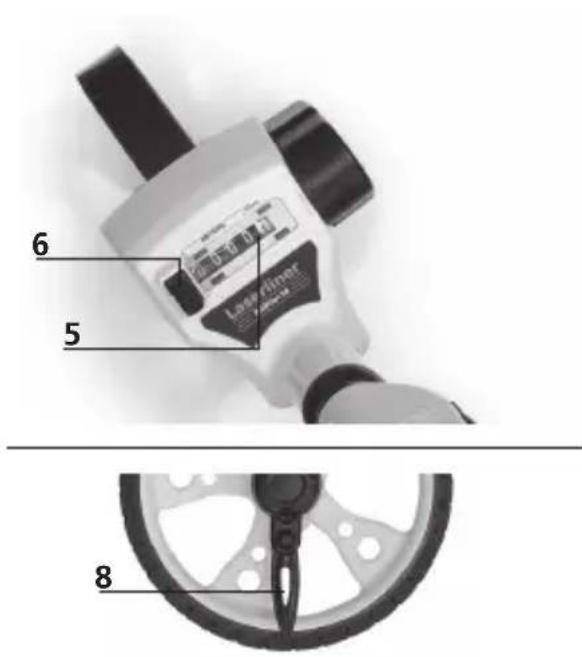

RollPilot S6

1 Punho antiderrapante
2 Bloquear a roda hodométrica
3 Alavanca de retenção

4 Roda hodométrica com 0,5 m de perímetro
5 Contador mecânico
6 Eliminar o valor medido
7 Eliminar o valor medido
8 Indicador móvel para fornecer a posição inicial e final

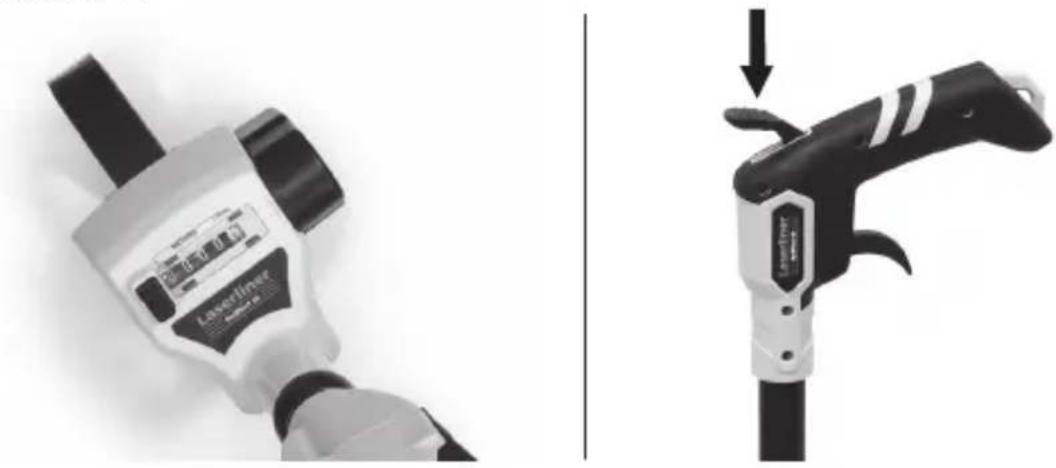

O contador mecânico pode ser colocado em zero ao carregar na tecla 6 ou na alavanca 7.

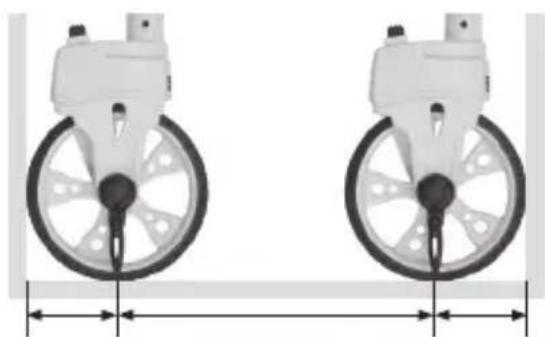

3 Medição de parede a parede

1. Posicione a roda hodométrica com a parte traseira encostada à parede.
2. Desloque a roda hodométrica a direito até à segunda parede.
3. Leia o valor medido e adicione o diâmetro da roda.

Para obter um resultado de medição exacto, mantenha a haste de condução no mesmo ângulo durante toda a medição. É aconselhado um alinhamento vertical.

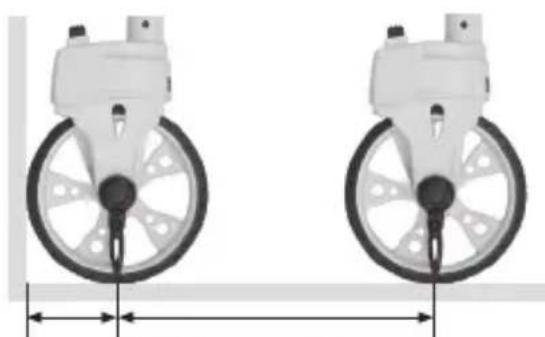

4 Medição de parede a ponto

1. Posicione a roda hodométrica com a parte traseira encostada à parede.
2. Desloque a roda hodométrica a direito até ao ponto marcado.
3. Leia o valor medido e adicione o raio da roda.

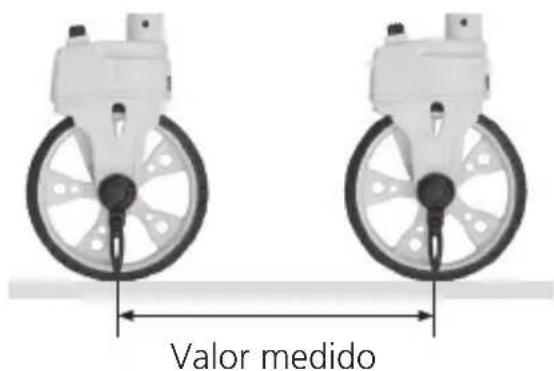

5 Medição de ponto a ponto

1. Coloque o ponteiro (8) no primeiro ponto marcado.
2. Desloque a roda hodométrica a direito até ao segundo ponto marcado.
3. Leia o valor medido.

Dados Técnicos Sujeito a alterações técnicas. 20W13

Precisão ± 0,1%
Alcance	0 – 9.999,9 m
Raio da roda hodométrica 79,5 mm
Perímetro da roda hodométrica 500 mm
Unidades	m
Dimensões (L x A x P)	190 x 430 x 145 mm (dobrado) / 245 x 1040 x 100 mm
Peso	1050 g (sem acessórios)

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE. Mais instruções de segurança e indicações adicionais em: http://laserliner.com/info?an=AEU

Laserliner
