Producttype	Mechanische wielafstandsmeter
Merk	Laserliner
Model	RollPilot S6
Nauwkeurigheid	± 0,1 %
Meetbereik	0 - 9 999,9 m
Omtrek van het wiel	500 mm
Straal van het wiel	79,5 mm
Eenheden	Meters (m)
Afmetingen (opgevouwen)	190 x 430 x 145 mm
Afmetingen (uitgevouwen)	245 x 1040 x 100 mm
Gewicht	1050 g (zonder accessoires)
Voeding	Geen (mechanisch)
Materiaal	Kunststof en metaal
Handgreep	Antislip
Nulstelling	Met knop of hendel
Beweegbare naald	Om begin- en eindposities aan te geven
Transport	Opvouwbaar met inbegrepen tas
Gebruik	Rechte lijnen of bochten
Onderhoud	Reinigen met een vochtige doek, vermijd oplosmiddelen
Kalibratie	Aanbevolen één keer per jaar
Normen	Conform EU (CE)
Veiligheid	Niet gebruiken als speelgoed, beschermen tegen schokken en vocht

Veelgestelde vragen - RollPilot S6 Laserliner

Hoe stel ik de teller op nul?

Druk op de verwijderknop (6) of bedien de stophendel (7) om de mechanische teller op nul te zetten.

Hoe meet ik een afstand tussen twee muren?

Plaats de achterkant van het wiel tegen de eerste muur, rol tot aan de tweede muur, noteer de gemeten afstand en voeg de wieldiameter (159 mm) toe voor de exacte afstand.

Wat is de nauwkeurigheid van het apparaat?

De RollPilot S6 biedt een nauwkeurigheid van ± 0,1% voor metingen tot 9 999,9 m.

Hoe onderhoud ik de RollPilot S6?

Reinig alle onderdelen met een licht vochtige doek. Gebruik geen schoonmaakmiddelen, schuurmiddelen of oplosmiddelen. Bewaar het apparaat op een droge en schone plaats.

Hoe kalibreer ik het apparaat?

Het wordt aanbevolen het instrument één keer per jaar te kalibreren. Neem contact op met uw distributeur of de klantenservice van UMAREX-LASERLINER voor kalibratie.

Kan ik hiermee bochten meten?

Ja, de mechanische wielafstandsmeter is ontworpen voor gebruik op rechte lijnen of bochten. Zorg ervoor dat het wiel het traject volgt zonder te slippen.

Hoe vouw ik het apparaat op voor transport?

Bedien de stophendel (3) om de geleidestang in te klappen. Het apparaat vouwt gemakkelijk op en wordt opgeborgen in de meegeleverde tas.

Wat te doen als het wiel tijdens het meten slipt?

Zorg ervoor dat het oppervlak schoon is en dat het wiel goed hecht. Vermijd te gladde oppervlakken. Houd de geleidestang onder een constante hoek, bij voorkeur verticaal, om de nauwkeurigheid te garanderen.

Waar vind ik de garantie?

De garantie-informatie staat in het boekje 'Aanvullende opmerkingen en garantie' dat bij het apparaat wordt geleverd, of op de website http://laserliner.com/info?an=AEU.

Wat zijn de afmetingen van het opgevouwen apparaat?

Het opgevouwen apparaat is 190 mm breed, 430 mm hoog en 145 mm diep.

GEBRUIKSAANWIJZING RollPilot S6 Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De mechanische rol-afstandsmeter is bedoeld voor de toepassing op rechte stukken en in bochten. Het mechanische meetwiel levert exacte meetwaarden bij afstandsmetingen tot 9.999,9 m. De beweeglijke wijzer geeft daarbij de exacte start- en eindpositie aan. Dankzij de inklapbare uitvoering en de transporttas kan de afstandsmeter eenvoudig worden getransporteerd.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
• Let bij de ombouw naar de transportstand op voor bekneld raken.
  – Vocht en zand zo veel mogelijk vermijden, na gebruik goed reinigen.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meettoestel moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

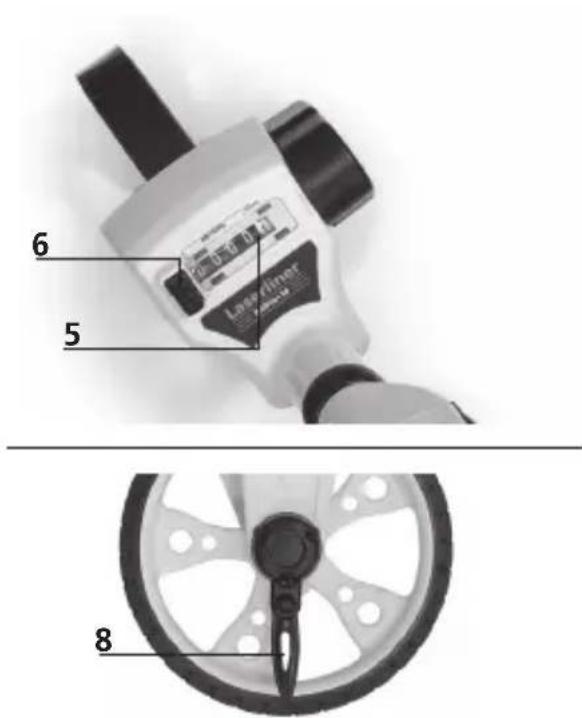

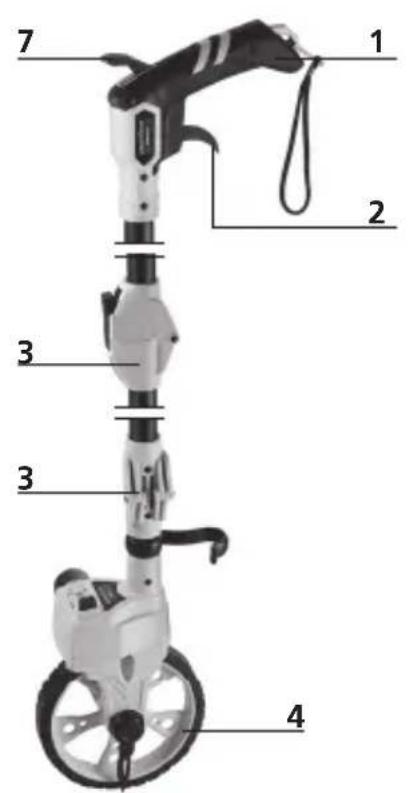

RollPilot S6

1 Slipvaste handgreep
2 Meetwiel vastzetten
3 Vastzethendel
4 Meetwiel met 0,5 m omtrek

5 Mechanische teller
6 Meetwaarde wissen
7 Meetwaarde wissen
8 Beweeglijke wijzer voor de indicatie van de starten de eindpositie

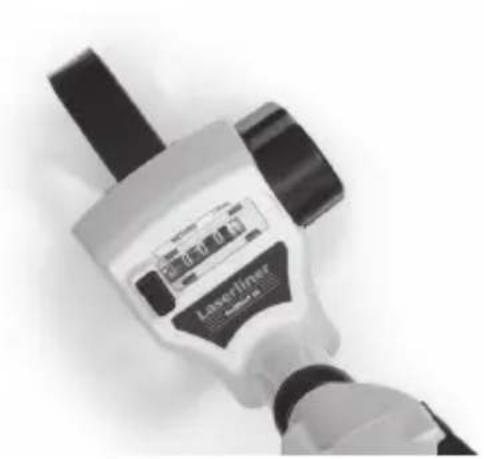

1 Meetwaarde wissen

De mechanische teller kan door indrukken van toets 6 of door de bediening van hendel 7 op nul worden gezet.

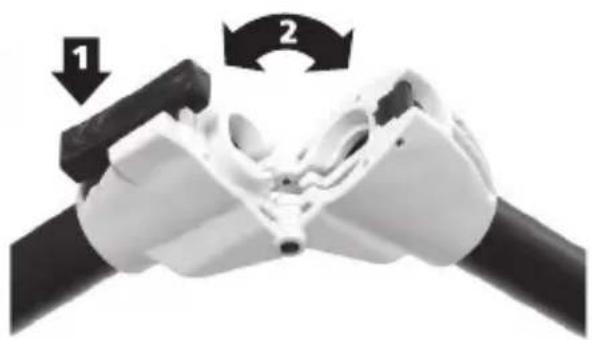

2 Inklappen voor het transport

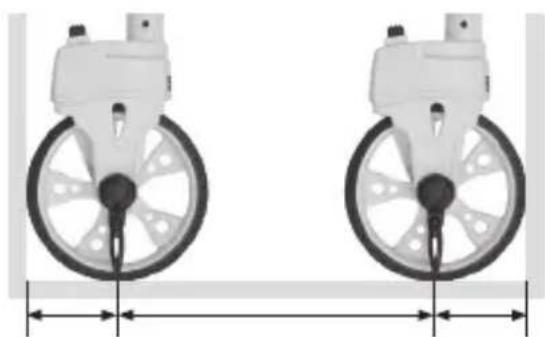

3 Meting van wand tot wand

1. Stel het meetwiel met de achterzijde van het wiel tegen de wand.
2. Beweeg het meetwiel rechtuit naar de tweede wand.
3. Lees de meetwaarde af en tel de diameter van het wiel bij het resultaat op.

Voor een exact meetresultaat moet de geleidestang tijdens de complete meting in dezelfde hoek worden geleid. Een verticale uitlijning is hier zinvol.

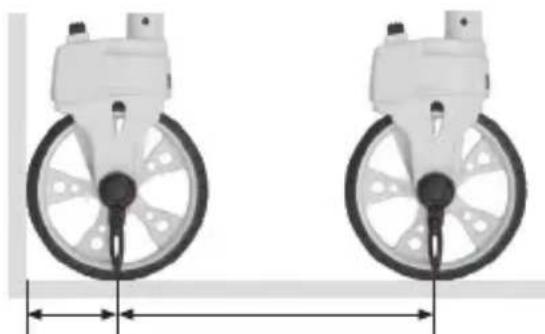

4 Meting van wand tot punt

1. Stel het meetwiel met de achterzijde van het wiel tegen de wand.
2. Beweeg het meetwiel rechtuit naar het gekenmerkte punt.
3. Lees de meetwaarde af en tel de radius van het wiel bij het resultaat op.

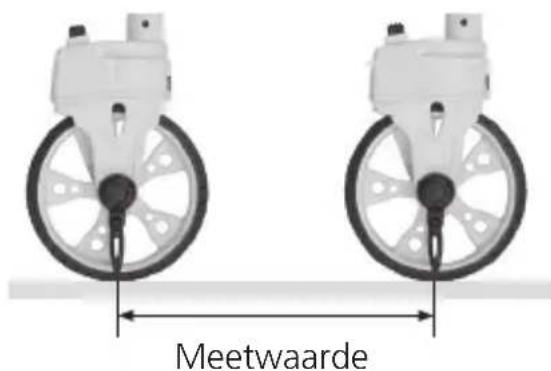

5 Meting van punt tot punt

1. Plaats de wijzer (8) op het eerste gekenmerkte punt.
2. Beweeg het meetwiel rechtuit naar het tweede gekenmerkte punt.
3. Lees de meetwaarde af.

Technische gegevens Technische veranderingen voorbehouden. 20W13

Nauwkeurigheid ± 0,1%
Reikwijdte	0 – 9.999,9 m
Radius meetwiel 79,5 mm
Omtrek meetwiel 500 mm
Eenheden	m
Afmetingen (B x H x D)	190 x 430 x 145 mm (ingeklapt) / 245 x 1040 x 100 mm
Gewicht	1050 g (zonder toebehoren)

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=AEU
