Typ produktu	Mechanické měřicí kolečko
Značka	Laserliner
Model	RollPilot S6
Přesnost	± 0,1 %
Rozsah měření	0 - 9 999,9 m
Obvod kola	500 mm
Poloměr kola	79,5 mm
Jednotky	Metry (m)
Rozměry (složeno)	190 x 430 x 145 mm
Rozměry (rozloženo)	245 x 1040 x 100 mm
Hmotnost	1050 g (bez příslušenství)
Napájení	Žádné (mechanické)
Materiál	Plast a kov
Rukojeť	Protiskluzová
Vynulování	Tlačítkem nebo pákou
Pohyblivá jehla	Pro označení počáteční a konečné polohy
Přenášení	Skládací s přiloženým pouzdrem
Použití	Přímé nebo zakřivené linie
Údržba	Čistěte vlhkým hadříkem, vyhněte se rozpouštědlům
Kalibrace	Doporučeno jednou ročně
Normy	V souladu s EU (CE)
Bezpečnost	Nepoužívejte jako hračku, chraňte před nárazy a vlhkostí

Často kladené otázky - RollPilot S6 Laserliner

Jak vynulovat počítadlo?

Stiskněte tlačítko pro vynulování (6) nebo použijte páku (7) k vynulování mechanického počítadla.

Jak změřit vzdálenost mezi dvěma stěnami?

Přiložte zadní stranu kola k první stěně, rolujte k druhé stěně, odečtěte naměřenou vzdálenost a přidejte průměr kola (159 mm) pro získání přesné vzdálenosti.

Jaká je přesnost přístroje?

RollPilot S6 poskytuje přesnost ± 0,1 % pro měření do 9 999,9 m.

Jak udržovat RollPilot S6?

Čistěte všechny součásti mírně vlhkým hadříkem. Nepoužívejte čisticí prostředky, drátěnky ani rozpouštědla. Skladujte přístroj na suchém a čistém místě.

Jak kalibrovat přístroj?

Doporučuje se kalibrovat přístroj jednou ročně. Pro kalibraci kontaktujte svého distributora nebo zákaznický servis UMAREX-LASERLINER.

Mohu tímto přístrojem měřit křivky?

Ano, mechanické měřicí kolečko je určeno pro použití na přímých i zakřivených liniích. Ujistěte se, že kolo sleduje dráhu bez prokluzu.

Jak složit přístroj pro přenášení?

Použijte aretační páku (3) ke sklopení vodící tyče. Přístroj se snadno složí a uloží do přiloženého pouzdra.

Co dělat, když kolo během měření prokluzuje?

Ujistěte se, že je povrch čistý a kolo dobře přilne. Vyhněte se příliš hladkým povrchům. Udržujte vodící tyč ve stálém úhlu, nejlépe svisle, pro zajištění přesnosti.

Kde najít záruku?

Záruční informace naleznete v brožuře „Dodatečné poznámky a záruka“ přiložené k přístroji nebo na webu http://laserliner.com/info?an=AEU.

Jaké jsou rozměry složeného přístroje?

Složený přístroj má rozměry 190 mm na šířku, 430 mm na výšku a 145 mm na hloubku.

NÁVOD K OBSLUZE RollPilot S6 Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

Funkce / použití

Mechanický dálkoměr s kolečkem je určen pro měření přímých i zakřivených drah. Mechanické měřicí kolečko poskytuje přesné hodnoty měřených vzdáleností do 9.999,9 m. Pohyblivá ručička udává přesnou startovní a koncovou polohu. Díky skládacímu provedení a přepravní brašně lze dálkoměr snadno přepravovat.

Všeobecné bezpečnostní pokyny

• Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
  – Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
  – Přístroj se nesmí konstrukčně měnit.
  – Přístroj nesmí být vystaven mechanickému zatížení, vysokým teplotám nebo silným vibracím.
• Při přestavení do dopravní polohy dávejte pozor ohledně nebezpečí pohmoždění.
  – Pokud možno zabraňte vlhkosti a písku. Po použití důkladně vyčistěte.
  – Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.

Kalibrace

Pro zajištění přesnosti a funkce musí být měřicí přístroj pravidelně kalibrován a testován. Kalibrace doporučujeme provádět v jednoročním intervalu. Spojte se s Vaším specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER.

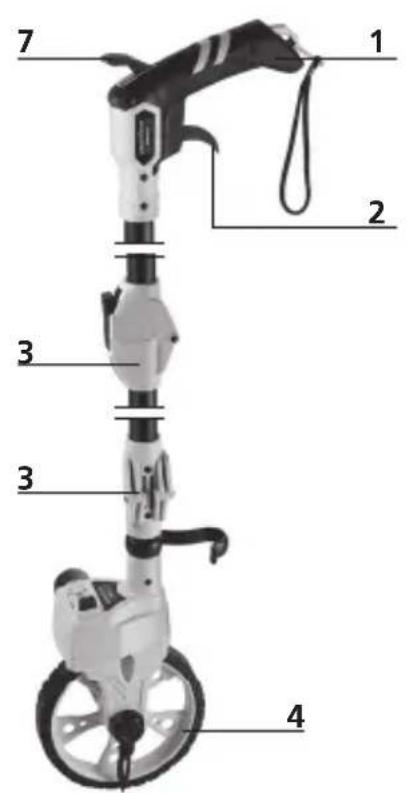

RollPilot S6

1 protiskluzová rukojeť
2 zablokování měřicího kolečka
3 aretační páčka
4 měřicí kolečko s obvdem 0,5 m

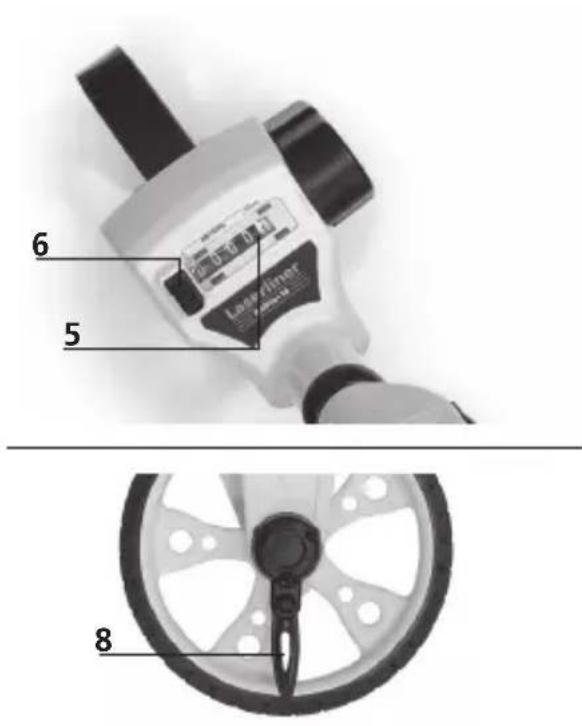

5 mechanické počitadlo
6 vymazání naměřené hodnoty
7 vymazání naměřené hodnoty
8 pohyblivá ručička pro určení startovní a koncové polohy

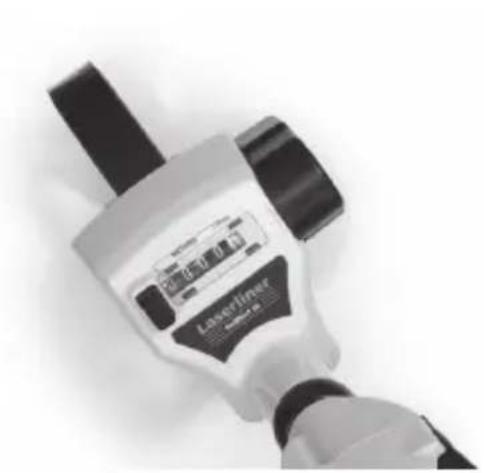

1 Vymazání naměřené hodnoty

Mechanické počitadlo se vynuluje stisknutím tlačítka 6 nebo páčky 7.

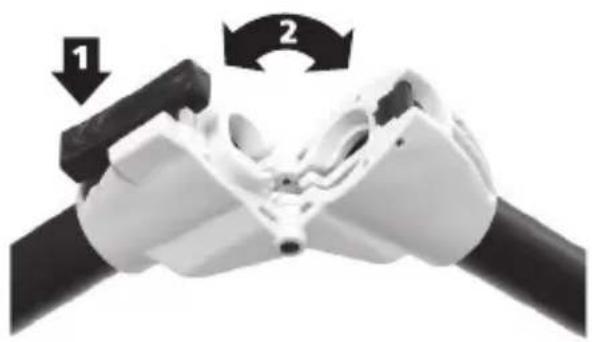

2 Složení pro přepravu

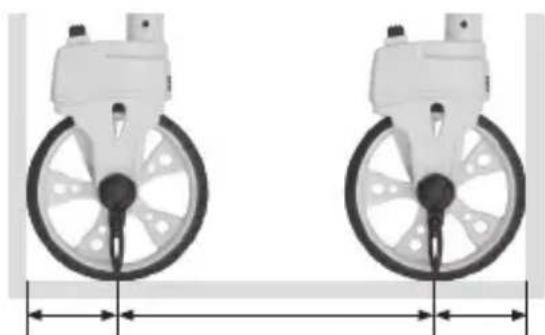

B Měření od stěny ke stěně

1. Postavte měřicí kolečko zadní stranou ke stěně.
2. Pohybujte měřicím kolečkem přímo až k druhé stěně.
3. Přečtěte změřenou hodnotu a přičtěte k ní průměr kolečka.

Pro dosažení přesného výsledku měření musí být vodicí tyč vedena během celého měření ve stejném úhlu. Doporučujeme kolmou polohu tyče.

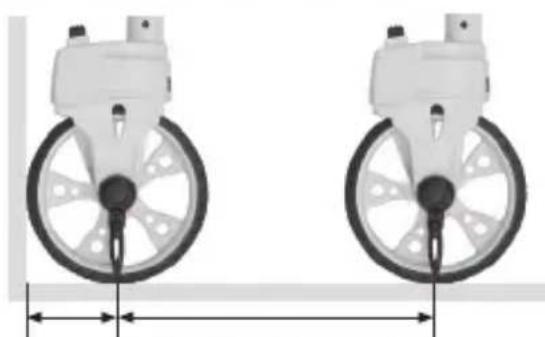

4 Měření od stěny k bodu

1. Postavte měřicí kolečko zadní stranou ke stěně.
2. Pohybujte měřicím kolečkem přímo k označenému bodu.
3. Přečtěte změřenou hodnotu a přičtěte k ní poloměr kolečka.

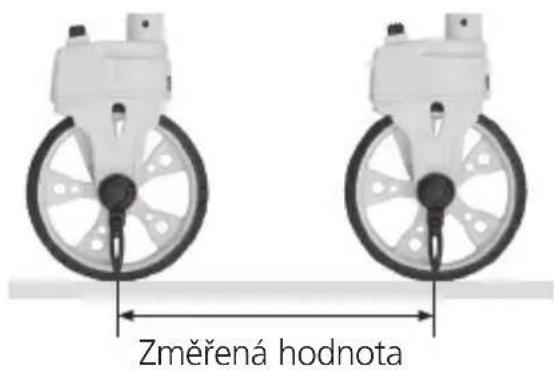

5 Měření od bodu k bodu

1. Nastavte ručičku (8) na první označený bod.
2. Pohybujte měřicím kolečkem přímo k druhému označenému bodu.
3. Přečtěte změřenou hodnotu.

Technické parametry Technické změny vyhrazeny. 20W13

Přesnost ± 0,1%
Dosah	0 – 9.999,9 m
Poloměr měřicího kolečka 79,5 mm
Obvod měřicího kolečka 500 mm
Jednotky	m
Rozměry (Š x V x H)	190 x 430 x 145 mm (složené) /245 x 1040 x 100 mm
Hmotnost	1050 g (bez příslušenství)

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Další bezpečnostní a dodatkové pokyny najdete na: http://laserliner.com/info?an=AEU
