RollPilot S6 - Equipos de medición Laserliner - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato RollPilot S6 Laserliner en formato PDF.
| Tipo de producto | Telémetro de rueda mecánica |
| Marca | Laserliner |
| Modelo | RollPilot S6 |
| Precisión | ± 0,1 % |
| Alcance de medición | 0 - 9 999,9 m |
| Circunferencia de la rueda | 500 mm |
| Radio de la rueda | 79,5 mm |
| Unidades | Metros (m) |
| Dimensiones (plegado) | 190 x 430 x 145 mm |
| Dimensiones (desplegado) | 245 x 1040 x 100 mm |
| Peso | 1050 g (sin accesorios) |
| Alimentación | Ninguna (mecánica) |
| Material | Plástico y metal |
| Empuñadura | Antideslizante |
| Puesta a cero | Mediante botón o palanca |
| Aguja móvil | Para indicar posiciones de inicio y final |
| Transporte | Plegable con bolsa incluida |
| Uso | Líneas rectas o curvas |
| Mantenimiento | Limpiar con un paño húmedo, evitar disolventes |
| Calibración | Recomendado una vez al año |
| Normas | Conforme UE (CE) |
| Seguridad | No usar como juguete, proteger de golpes y humedad |
Preguntas frecuentes - RollPilot S6 Laserliner
Preguntas de los usuarios sobre RollPilot S6 Laserliner
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Equipos de medición en formato PDF gratis! Encuentra tus instrucciones RollPilot S6 - Laserliner y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. RollPilot S6 de la marca Laserliner.
MANUAL DE USUARIO RollPilot S6 Laserliner
Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.
Función / uso
El odómetro mecánico está diseñado para medir líneas rectas y curvas. La rueda de medición mecánica suministra datos exactos en todas las mediciones de distancias hasta 9.999,9 m. El indicador móvil muestra también las posiciones de inicio y fin exactas. La posibilidad de plegar el aparato y la bolsa facilitan el transporte del odómetro.
Indicaciones generales de seguridad
- Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
- Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
- No está permitido modificar la construcción del aparato.
- No exponga el aparato a cargas mecánicas, temperaturas muy elevadas o vibraciones fuertes.
- Observar el riesgo de aplastamiento al recoger el dispositivo para el transporte.
- Evitar la humedad y la arena dentro de lo posible, limpiar bien después de usar.
- Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.
Indicaciones sobre el mantenimiento y el cuidado
Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Conserve el aparato en un lugar limpio y seco.
Calibración
El aparato tiene que ser calibrado y verificado con regularidad para poder garantizar la precisión y el funcionamiento. Se recomienda una periodicidad de calibración de un año. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

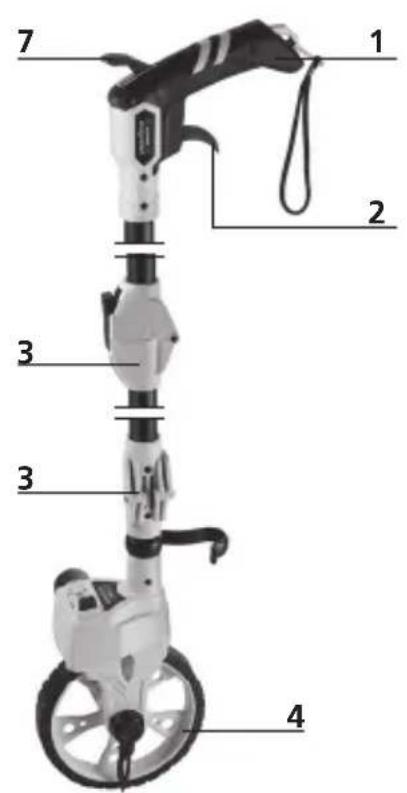

RollPilot S6
1 Mango antideslizante
2 Rueda de medición con freno de bloqueo
3 Palanca de bloqueo
4 Rueda de medición con 0,5 m de perímetro

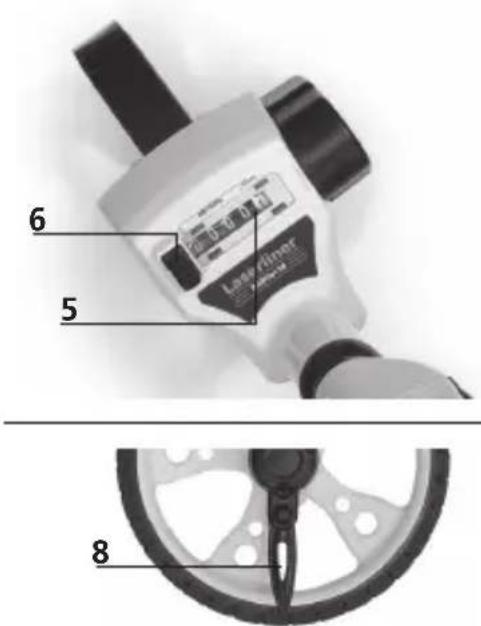

5 Contador mecánico
6 Borrar medición
7 Borrar medición
8 Indicador móvil para señalar la posición de inicio y de fin

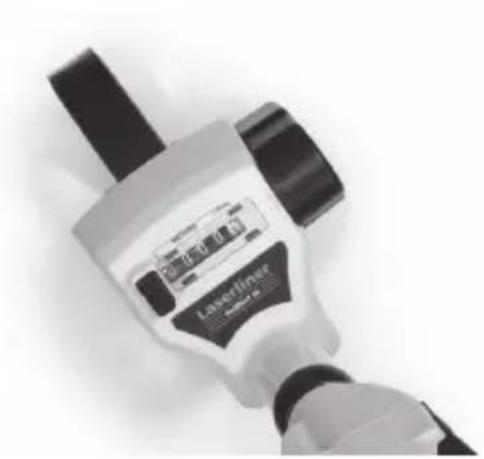

1 Borrar medición
El contador mecánico puede ser puesto a cero pulsando el botón 6 o bien con la palanca 7.

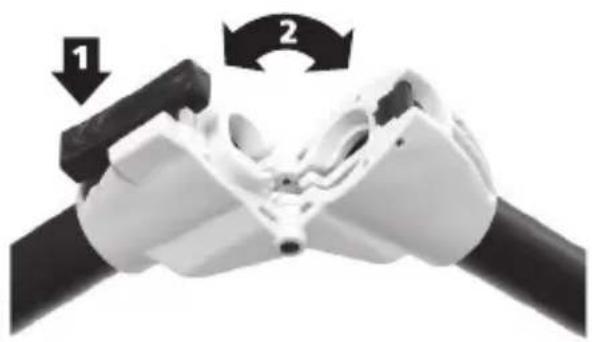

2 Plegar para el transporte

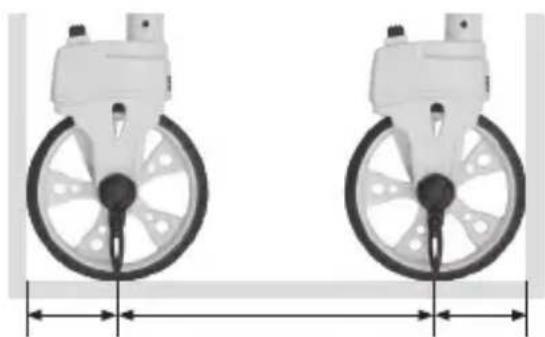

3 Medición de pared a pared
- Colocar la rueda con la parte trasera hacia la pared.
- Mover la rueda en línea recta hasta la segunda pared.
- Leer la medición y sumar el diámetro de la rueda.
Para obtener un resultado exacto es necesario mantener la barra guía en el mismo ángulo durante toda la medición. Se recomienda una posición vertical.

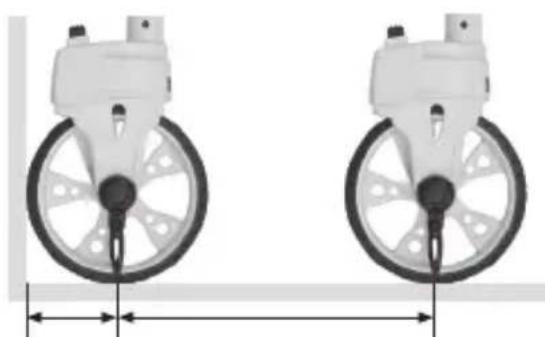

4 Medición de pared a punto
- Colocar la rueda con la parte trasera hacia la pared.
- Mover la rueda en línea recta hasta el punto marcado.
- Leer la medición y sumar el radio de la rueda.

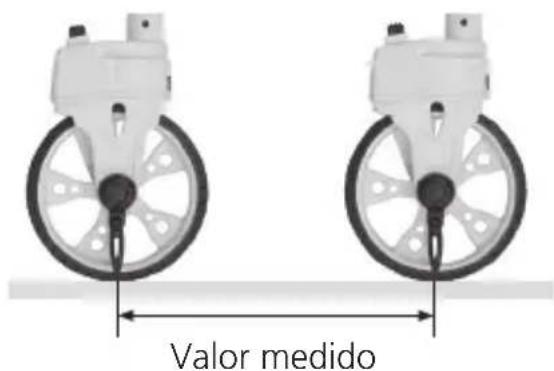

5 Medición de punto a punto
- Poner la aguja (8) en el primer punto marcado.
- Mover la rueda en línea recta hasta el segundo punto marcado.
- Leer la medición.
Datos técnicos Sujeto a modifi caciones técnicas. 20W13
| Precisión ± 0,1% | |
| Alcance | 0 – 9.999,9 m |
| Radio de la rueda de medición 79,5 mm | |
| Perímetro de la rueda de medición 500 mm | |
| Unidades | m |
| Medidas (An x Al x F) | 190 x 430 x 145 mm (plegado) / 245 x 1040 x 100 mm |
| Peso | 1050 g (sin accesorios) |
Disposiciones europeas y eliminación
El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.
Más información detallada y de seguridad en: http://laserliner.com/info?an=AEU
Laserliner
!
1 Eliminar o valor medido
