RollPilot S6 - Echipamente de măsurare Laserliner - Manual de utilizare gratuit

Tip produs	Telemetru cu roată mecanică
Marcă	Laserliner
Model	RollPilot S6
Precizie	± 0,1 %
Rază de măsurare	0 - 9 999,9 m
Circumferința roții	500 mm
Raza roții	79,5 mm
Unități	Metri (m)
Dimensiuni (pliat)	190 x 430 x 145 mm
Dimensiuni (desfășurat)	245 x 1040 x 100 mm
Greutate	1050 g (fără accesorii)
Alimentare	Nicio (mecanică)
Material	Plastic și metal
Mâner	Antiderapant
Resetare la zero	Prin buton sau pârghie
Ac mobil	Pentru a indica pozițiile de plecare și finale
Transport	Pliabil cu geantă inclusă
Utilizare	Linii drepte sau curbe
Întreținere	Curățați cu o cârpă umedă, evitați solvenții
Calibrare	Recomandat o dată pe an
Norme	Conform UE (CE)
Siguranță	Nu utilizați ca jucărie, protejați de șocuri și umezeală

Întrebări frecvente - RollPilot S6 Laserliner

Cum se resetează contorul la zero?

Apăsați tasta de ștergere (6) sau acționați pârghia de oprire (7) pentru a reseta contorul mecanic la zero.

Cum se măsoară o distanță între doi pereți?

Plasați spatele roții de primul perete, rulați până la al doilea perete, apoi citiți distanța măsurată și adăugați diametrul roții (159 mm) pentru a obține distanța exactă.

Care este precizia aparatului?

RollPilot S6 oferă o precizie de ± 0,1 % pentru măsurători de până la 9 999,9 m.

Cum se întreține RollPilot S6?

Curățați toate componentele cu o cârpă ușor umedă. Nu utilizați produse de curățare, produse abrazive sau solvenți. Depozitați aparatul într-un loc uscat și curat.

Cum se calibrează aparatul?

Se recomandă calibrarea instrumentului o dată pe an. Contactați distribuitorul sau serviciul post-vânzare UMAREX-LASERLINER pentru calibrare.

Pot măsura curbe cu acest aparat?

Da, telemetrul cu roată mecanică este conceput pentru utilizare pe linii drepte sau curbe. Asigurați-vă că roata urmează traseul fără a aluneca.

Cum se pliază aparatul pentru transport?

Acționați pârghia de oprire (3) pentru a rabata tija de ghidare. Aparatul se pliază și se depozitează ușor în geanta furnizată.

Ce fac dacă roata alunecă în timpul măsurării?

Asigurați-vă că suprafața este curată și că roata aderă bine. Evitați suprafețele prea netede. Mențineți tija de ghidare la un unghi constant, de preferință vertical, pentru a garanta precizia.

Unde găsesc garanția?

Informațiile despre garanție se găsesc în carnetul „Observații suplimentare și privind garanția” furnizat cu aparatul, sau pe site-ul http://laserliner.com/info?an=AEU.

Care sunt dimensiunile aparatului pliat?

Aparatul pliat măsoară 190 mm lățime, 430 mm înălțime și 145 mm adâncime.

MANUAL DE UTILIZARE RollPilot S6 Laserliner

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare” precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Acest document trebuie păstrat și la predarea mai departe a aparatului.

Functie / Utilizare

Roata de măsurare mecanică este destinată pentru utilizarea în linii drepte și curbe. Roata de măsurare mecanică furnizează valori de măsurare exacte la distanțe de până la 9.999,9 m. Indicatorul mobil indică poziția exactă de pornire și de finalizare. Datorită execuției pliabile și a genții de transport roata de măsurare se poate transporta simplu.

Indicații generale de siguranță

• Utilizați aparatul exclusiv conform destinației sale de utilizare cu respectarea specificațiilor.
• Aparatele de măsură și accesoriiile nu constituie o jucărie. A nu se lăsa la îndemâna copiilor
• Aparatul nu trebuie să fie modificat constructiv.
• Nu expuneți aparatul la sarcini mecanice, temperaturi ridicate sau vibrații puternice.
  – La plierea în poziția de transport atenție la pericolul de strivire.
  – Evitați umiditatea și nisipul, după utilizare curățați-l temeinic.
• Tineți cont de prevederile de siguranță ale autorităților locale resp. naționale privind utilizarea corespunzătoare a aparatului.

Indicații privind întreținerea și îngrijirea

Curățați toate componentele cu o lavetă ușor umedă și evitați utilizarea de agenți de curățare, abrazivi și de dizolvare. Depozitați aparatul la un loc curat, uscat.

Calibrare

Aparatul de măsură trebuie să fie calibrat și verificat în mod regulat pentru a garanta exactitatea și funcționarea. Recomandăm un interval de calibrare de un an. Contactați un comerciant specializat și adresați-vă departamentului service UMAREX-LASERLINER.

RollPilot S6

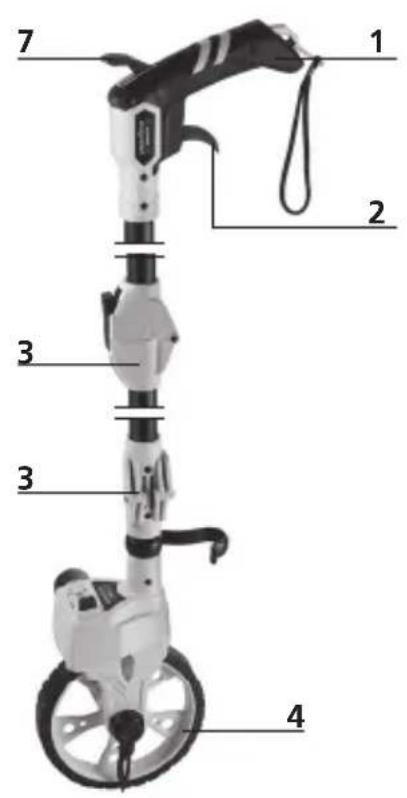

1 Mâner antialunecare
2 Blocarea roții de măsurare
3 Levier de blocare

4 Roată măsurare cu circumferință de 0,5 m

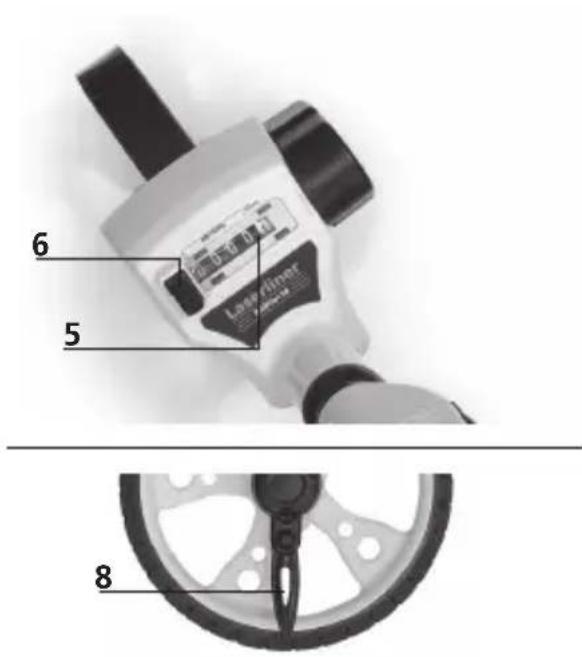

5 Contor mecanic
6 Ştergere valoare măsurare
7 Ştergere valoare măsurare
8 Indicator mobil pentru indicarea poziției de pornire și fi nalizare

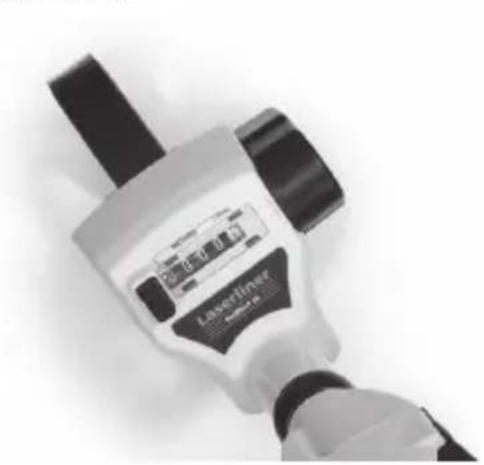

1 Ştergere valoare măsurare

Sistemul mecanic de contorizare se poate reseta la zero apăsând tasta 6 sau maneta 7.

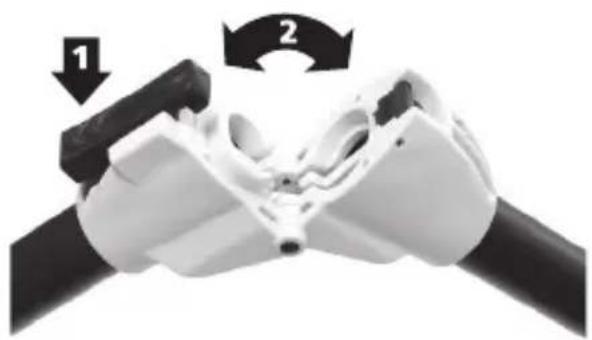

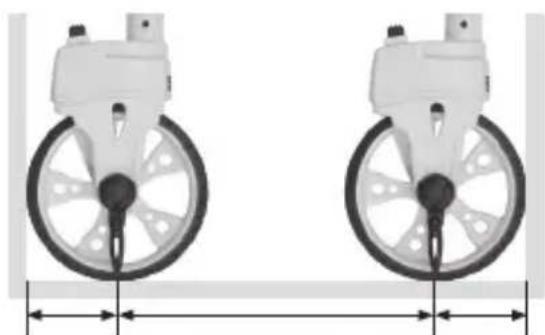

2 Plierea pentru transport

1. Aşezati roata de măsurare cu partea posterioară a roții la perete.
2. Deplasați roata de măsurare în linie dreaptă până la al doilea perete.
3. Citiți valoarea măsurată și adăugați-o la diametrul roții.

Pentru a obține un rezultat de măsurare exact bara de ghidare trebuie condusă în același unghi pe întreg parcursul măsurării. Se recomandă o aliniere în plan orizontal.

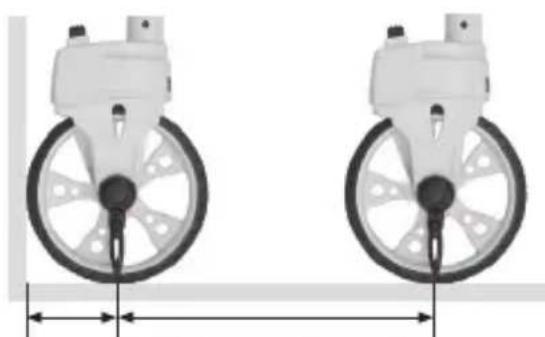

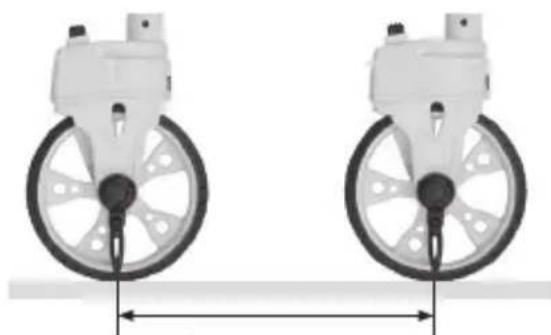

4 Măsurarea de la perete la un punct

1. Aşezati roata de măsurare cu partea posterioară a rotii la perete.
2. Deplasați roata de măsurare în linie dreaptă până la punctul marcat.
3. Citiți valoarea măsurată și adăugați-o la raza roții.

1. Aşezați indicatorul (8) la primul punct marcat.

2. Deplasați roata de măsurare în linie dreaptă până la al doilea punct marcat.

3. Citiți valoare măsurată.

Date tehnice Ne rezervăm dreptul să efectuăm modifi cări tehnice. 20W13

Exactitate ± 0,1%
Rază de acțiune	0 – 9.999,9 m
Rază roată măsurare 79,5 mm
Circumferință roată măsurare 500 mm
Unități	m
Dimensiuni (L x î x A)	190 x 430 x 145 mm (pliat) /245 x 1040 x 100 mm
Greutate	1050 g (fără accesorii)

Prevederile UE și debarasarea

Aparatul respectă toate normele necesare pentru circulaț ia liberă a mărfii pe teritoriul UE.

Pentru alte indicații privind siguranța și indicații suplimentare vizitați: http://laserliner.com/info?an=AEU

Laserliner
