RollPilot S6 - вимірювальне обладнання Laserliner - Безкоштовний посібник користувача

Тип продукту	Механічний колісний далекомір
Бренд	Laserliner
Модель	RollPilot S6
Точність	± 0,1 %
Діапазон вимірювання	0 - 9 999,9 м
Довжина кола колеса	500 мм
Радіус колеса	79,5 мм
Одиниці вимірювання	Метри (м)
Розміри (складений)	190 x 430 x 145 мм
Розміри (розкладений)	245 x 1040 x 100 мм
Вага	1050 г (без аксесуарів)
Живлення	Відсутнє (механічне)
Матеріал	Пластик та метал
Ручка	Протиковзка
Скидання на нуль	Кнопкою або важелем
Рухома стрілка	Для позначення початкової та кінцевої позицій
Транспортування	Складний, з чохлом у комплекті
Використання	Прямі або криві лінії
Догляд	Протирати вологою ганчіркою, уникати розчинників
Калібрування	Рекомендується раз на рік
Стандарти	Відповідає нормам ЄС (СЕ)
Безпека	Не використовувати як іграшку, захищати від ударів та вологи

Часті запитання - RollPilot S6 Laserliner

Як скинути лічильник на нуль?

Натисніть кнопку скидання (6) або активуйте важіль зупинки (7), щоб скинути механічний лічильник на нуль.

Як виміряти відстань між двома стінами?

Помістіть задню частину колеса до першої стіни, прокотіть до другої стіни, потім зчитайте виміряну відстань і додайте діаметр колеса (159 мм), щоб отримати точну відстань.

Яка точність пристрою?

RollPilot S6 забезпечує точність ± 0,1 % для вимірювань до 9 999,9 м.

Як доглядати за RollPilot S6?

Протирайте всі компоненти злегка вологою ганчіркою. Не використовуйте миючі засоби, абразиви або розчинники. Зберігайте пристрій у сухому та чистому місці.

Як відкалібрувати пристрій?

Рекомендується калібрувати інструмент раз на рік. Зверніться до дистриб'ютора або сервісного центру UMAREX-LASERLINER для калібрування.

Чи можна вимірювати криві цим пристроєм?

Так, механічний колісний далекомір призначений для використання на прямих або кривих лініях. Переконайтеся, що колесо слідує маршруту без ковзання.

Як скласти пристрій для транспортування?

Активуйте важіль зупинки (3), щоб скласти напрямну штангу. Пристрій складається і легко розміщується в комплектному чохлі.

Що робити, якщо колесо ковзає під час вимірювання?

Переконайтеся, що поверхня чиста і колесо добре зчеплюється. Уникайте занадто гладких поверхонь. Тримайте напрямну штангу під постійним кутом, бажано вертикально, для забезпечення точності.

Де знайти гарантію?

Інформацію про гарантію можна знайти в буклеті «Додаткові зауваження та гарантія», що додається до пристрою, або на сайті http://laserliner.com/info?an=AEU.

Які розміри складеного пристрою?

У складеному стані пристрій має розміри 190 мм завширшки, 430 мм заввишки та 145 мм завглибшки.

ПОСІБНИК КОРИСТУВАЧА RollPilot S6 Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.

Функціонування/застосування

Коліщатний віддалемір призначений для вимірювання довжин прямих і кривих ліній. Механічне вимірче коліща забезпечує точні виміри відстані до 9.999,9 м. При цьому рухома стрілка показує точне початкове та кінцеве положення. Завдяки складаному виконанню та транспортній сумці віддалемір легко переносити.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них – не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Забороняється змінювати конструкцію приладу.
– Переробки та зміни конструкції приладу не дозволяються, інакше анулюються допуск до експлуатації та свідоцтво про безпечність.
– При складанні пристрою (наприклад, для транспортування) існує небезпека затискання.
– По можливості не допускати потрапляння вологи та піску, після використання ретельно очищати.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.

Калібрування

Для забезпечення точності результатів вимірювань і функціональності слід регулярно проводити калібрування та перевірку вимірювального приладу. Рекомендуємо проводити калібрування щорічно. З цього приводу ви можете звернутися до вашого продавця або співробітників служби підтримки UMAREX-LASERLINER.

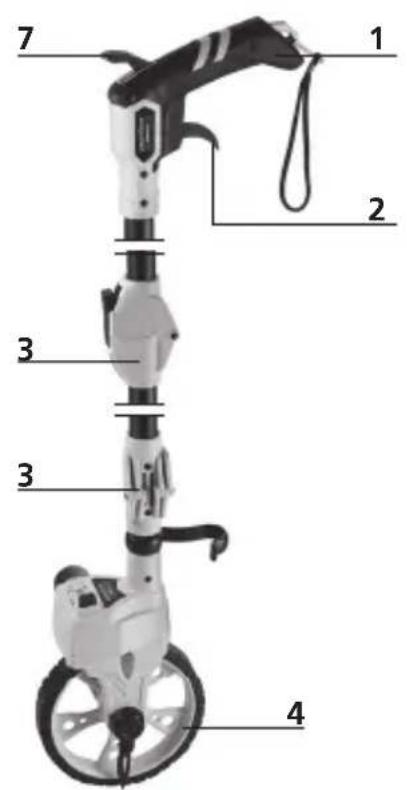

RollPilot S6

1 неслизька рукоятка
2 стопоріння вимірчого коліщати
3 важіль фіксації
4 вимірювальне коліщатко окружністю 0,5 м

5 механічний рахувальник
6 видалення виміряного значення
7 видалення виміряного значення
8 рухома стрілка для визначення початкового та кінцевого положення

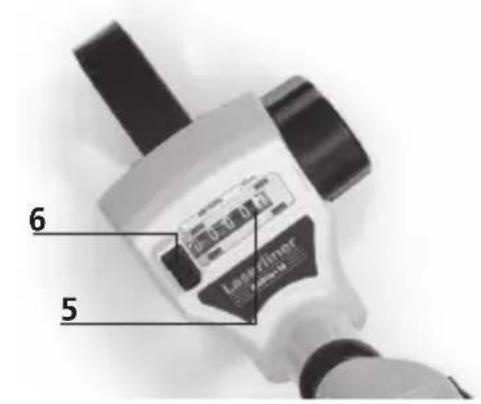

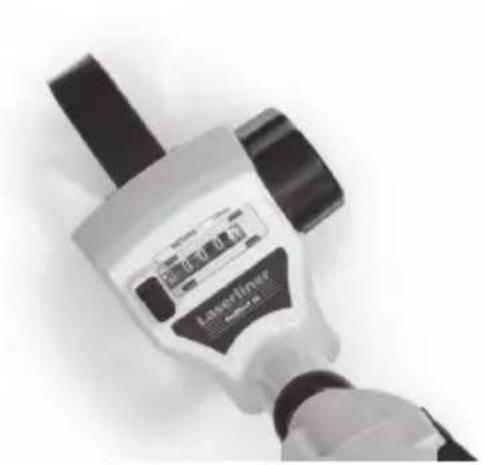

1 видалення виміряного значення

Механічний лічильник можна обнулити натисканням кнопки 6 або за допомогою важеля 7.

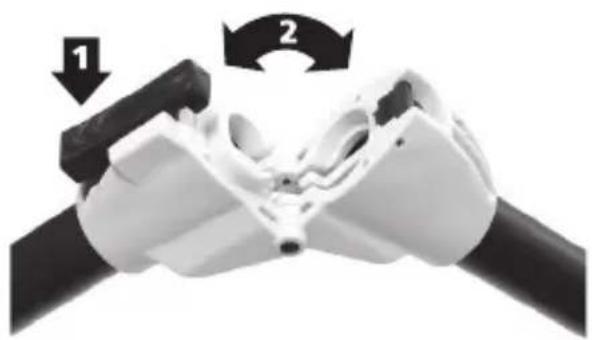

2 Складання для транспортування

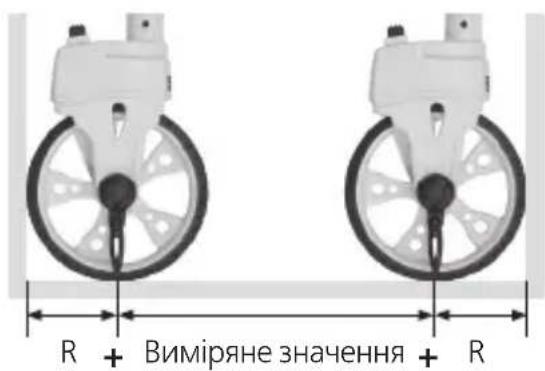

Вимір від стіни до стіни

1. Приставити вимірче коліща затиллям до стіни.
2. Перемістити вимірче коліща навпростець до іншої стіни.
3. Зчитати виміряне значення та додати діаметр коліща.

!

Щоб отримати точний результат, протягом усього вимірювання напрямицю потрібно утримувати під одним кутом. Рекомендується вертикальне положення.

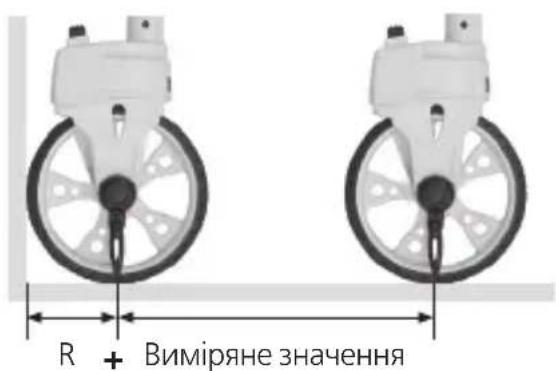

4 Вимір від стіни до певної точки

1. Приставити вимірче коліща затиллям до стіни.
2. Перемістити вимірче коліща навпростець до позначеної точки.
3. Зчитати виміряне значення та додати радіус коліща.

RollPilot S6

5 Вимір від точки до точки

1. Сумістити покажчик (8) з першою позначеною точкою.
2. Перемістити вимірче коліща навпростець до другої позначеної точки.
3. Зчитати виміряне значення.

Точність ± 0,1%
Дальність 0 – 9.999,9 м
Радіус коліщати 79,5 мм
Окружність виміряльного коліщатка 500 мм
Одиниці вимірювання м
Габаритні розміри (Ш x В x Г)	190 x 430 x 145 мм (складений) /245 x 1040 x 100 мм
Маса	1050 g (без комплектуючого приладдя)

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: http://laserliner.com/info?an=AEU
