RollPilot S6 - équipements de mesure Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre à roue mécanique
Marque	Laserliner
Modèle	RollPilot S6
Précision	± 0,1 %
Portée de mesure	0 - 9 999,9 m
Circonférence de la roue	500 mm
Rayon de la roue	79,5 mm
Unités	Mètres (m)
Dimensions (plié)	190 x 430 x 145 mm
Dimensions (déplié)	245 x 1040 x 100 mm
Poids	1050 g (sans accessoires)
Alimentation	Aucune (mécanique)
Matériau	Plastique et métal
Poignée	Antidérapante
Remise à zéro	Par bouton ou levier
Aiguille mobile	Pour indiquer positions de départ et finale
Transport	Pliable avec sacoche incluse
Utilisation	Lignes droites ou courbes
Entretien	Nettoyer avec un chiffon humide, éviter solvants
Calibrage	Recommandé une fois par an
Normes	Conforme UE (CE)
Sécurité	Ne pas utiliser comme jouet, protéger des chocs et de l'humidité

FOIRE AUX QUESTIONS - RollPilot S6 Laserliner

Comment remettre le compteur à zéro ?

Appuyez sur la touche de suppression (6) ou actionnez le levier d'arrêt (7) pour remettre le compteur mécanique à zéro.

Comment mesurer une distance entre deux murs ?

Placez l'arrière de la roue contre le premier mur, faites rouler jusqu'au second mur, puis relevez la distance mesurée et ajoutez le diamètre de la roue (159 mm) pour obtenir la distance exacte.

Quelle est la précision de l'appareil ?

Le RollPilot S6 offre une précision de ± 0,1 % pour des mesures jusqu'à 9 999,9 m.

Comment entretenir le RollPilot S6 ?

Nettoyez tous les composants avec un chiffon légèrement humide. N'utilisez pas de produits de nettoyage, de produits à récurer ou de solvants. Stockez l'appareil dans un endroit sec et propre.

Comment calibrer l'appareil ?

Il est recommandé de calibrer l'instrument une fois par an. Contactez votre distributeur ou le service après-vente d'UMAREX-LASERLINER pour le calibrage.

Puis-je mesurer des courbes avec cet appareil ?

Oui, le télémètre à roue mécanique est conçu pour une utilisation sur des lignes droites ou courbes. Assurez-vous que la roue suit le parcours sans glisser.

Comment plier l'appareil pour le transport ?

Actionnez le levier d'arrêt (3) pour rabattre la tige de guidage. L'appareil se plie et se range facilement dans la sacoche fournie.

Que faire si la roue glisse pendant la mesure ?

Assurez-vous que la surface est propre et que la roue adhère bien. Évitez les surfaces trop lisses. Maintenez la tige de guidage à un angle constant, de préférence vertical, pour garantir la précision.

Où trouver la garantie ?

Les informations de garantie se trouvent dans le carnet « Remarques supplémentaires et concernant la garantie » fourni avec l'appareil, ou sur le site http://laserliner.com/info?an=AEU.

Quelles sont les dimensions de l'appareil plié ?

L'appareil plié mesure 190 mm de large, 430 mm de haut et 145 mm de profondeur.

MODE D'EMPLOI RollPilot S6 Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez l'instrument.

Fonction / utilisation

Le télémètre à roue mécanique a été conçu pour une utilisation sur des lignes droites ou courbes. La roue de mesure mécanique fournit des valeurs précises pour des distances jusqu'à 9.999,9 m. L'aiguille mobile indique alors les positions de départ et finale précises. La version rabattable de l'instrument et la sacoche permettent de transporter aisément le télémètre.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes.
• Lors du passage à la position de transport, tenir compte du risque d'écrasement.
• Dans la mesure du possible, éviter toute exposition à l'humidité et tout contact avec du sable, nettoyer soigneusement après utilisation.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l'appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin d'en garantir la précision et le fonctionnement. Nous recommandons de le calibrer une fois par an. Communiquez avec votre distributeur ou le service après-vente d'UMAREX-LASERLINER.

RollPilot S6

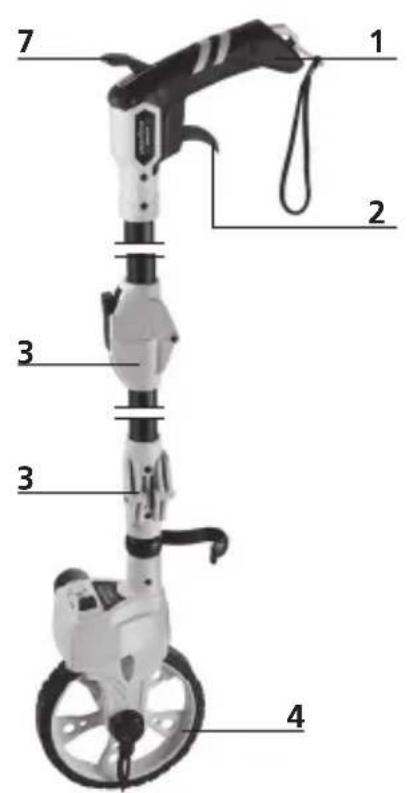

1 Poignée antidérapante 2 Bloquer la roue de mesure 3 Levier d'arrêt

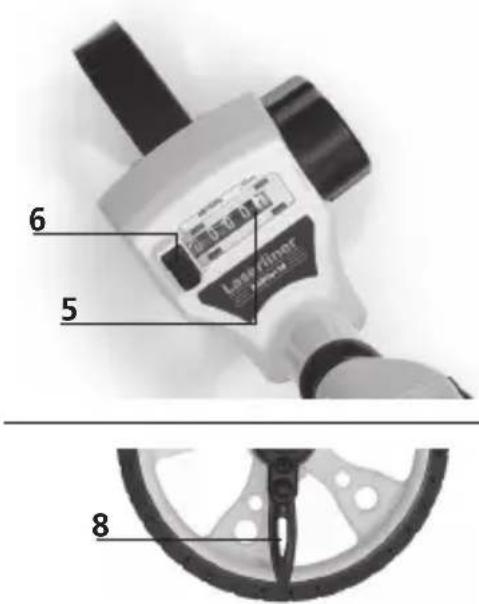

4 Roue de mesure ayant 0,5 m de circonférence 5 Compteur mécanique 6 Suppression de la valeur mesurée 7 Suppression de la valeur mesurée 8 Aiguille mobile permettant d'indiquer les positions de départ et finale

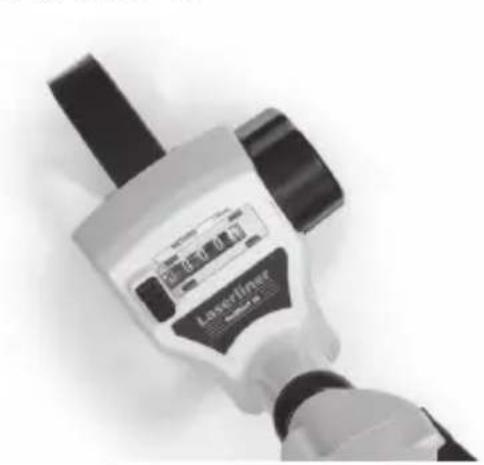

1 Suppression de la valeur mesurée

Le compteur mécanique peut être remis à zéro par activation de la touche 6 ou du levier 7.

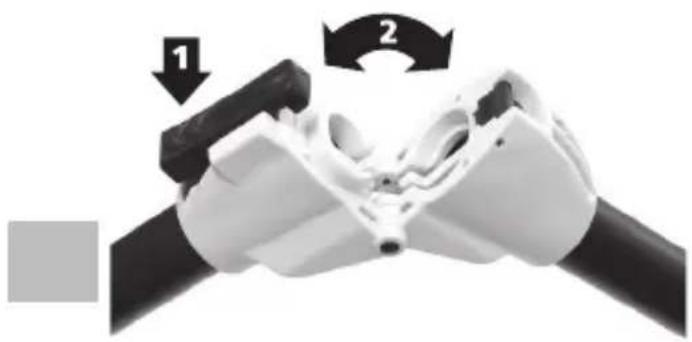

2 Rabattre pour le transport

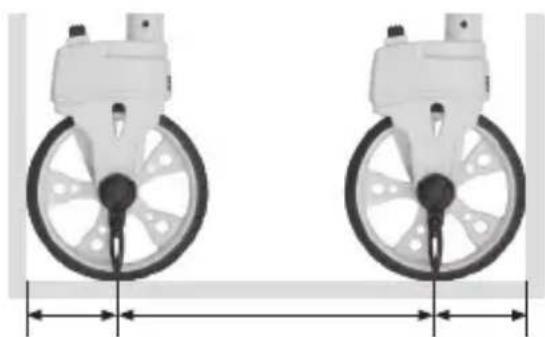

1. Placer l'arrière de la roue sur le mur.
2. Faire rouler la roue jusqu'au deuxième mur.
3. Relever la distance mesurée et y ajouter le diamètre de la roue.

Pour que le résultat de mesure soit précis, la tige de guidage doit garder le même angle pendant toute la mesure. Une orientation verticale est recommandée.

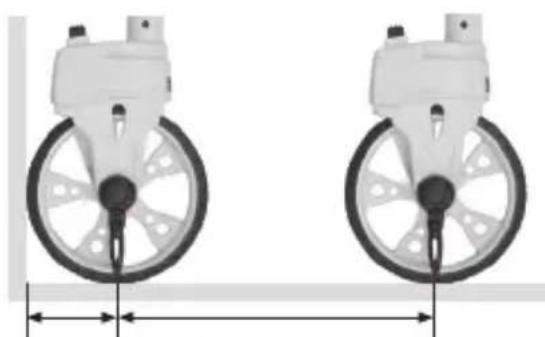

4 Mesure d'un mur à un point

1. Placer l'arrière de la roue sur le mur.
2. Faire rouler la roue en ligne droite jusqu'au point repéré.
3. Relever la distance mesurée et ajouter le rayon de la roue.

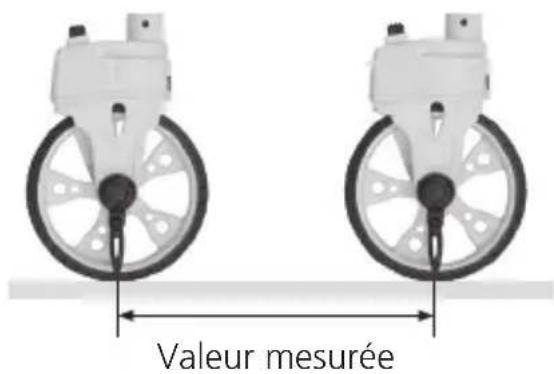

5 Mesure d'un point à un autre

1. Placer l'aiguille (8) sur le premier point marqué.
2. Faire rouler la roue en ligne droite jusqu'au deuxième point repéré.
3. Relever la distance mesurée.

Données techniques. Sous réserve de modifications techniques. 20W13

Précision ± 0,1%
Portée	0 – 9.999,9 m
Rayon de la roue de mesure 79,5 mm
Circonférence de la roue de mesure 500 mm
Unités	m
Dimensions (l x h x p)	190 x 430 x 145 mm (rabattu) /245 x 1040 x 100 mm
Poids	1050 g (sans accessoires)

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Autres remarques complémentaires et consignes de sécurité sur: http://laserliner.com/info?an=AEU
