Produkttype	Mekanisk hjulafstandsmåler
Mærke	Laserliner
Model	RollPilot S6
Præcision	± 0,1 %
Måleområde	0 - 9 999,9 m
Hjulets omkreds	500 mm
Hjulets radius	79,5 mm
Enheder	Meter (m)
Mål (sammenfoldet)	190 x 430 x 145 mm
Mål (udfoldet)	245 x 1040 x 100 mm
Vægt	1050 g (uden tilbehør)
Strømforsyning	Ingen (mekanisk)
Materiale	Plast og metal
Håndtag	Skridsikker
Nulstilling	Via knap eller håndtag
Bevægelig nål	Til markering af start- og slutpositioner
Transport	Sammenfoldelig med inkluderet taske
Anvendelse	Lige eller buede linjer
Vedligeholdelse	Rens med en fugtig klud, undgå opløsningsmidler
Kalibrering	Anbefales en gang om året
Standarder	EU-overensstemmelse (CE)
Sikkerhed	Må ikke bruges som legetøj, beskyttes mod stød og fugt

Ofte stillede spørgsmål - RollPilot S6 Laserliner

Hvordan nulstilles tælleren?

Tryk på sletknappen (6) eller aktiver stopgrebet (7) for at nulstille den mekaniske tæller.

Hvordan måles en afstand mellem to vægge?

Placer hjulets bagside mod den første væg, rul til den anden væg, aflæs den målte afstand og tilføj hjulets diameter (159 mm) for at få den nøjagtige afstand.

Hvad er apparatets præcision?

RollPilot S6 har en præcision på ± 0,1 % for målinger op til 9 999,9 m.

Hvordan vedligeholdes RollPilot S6?

Rens alle komponenter med en let fugtig klud. Brug ikke rengøringsmidler, skuremidler eller opløsningsmidler. Opbevar apparatet på et tørt og rent sted.

Hvordan kalibreres apparatet?

Det anbefales at kalibrere instrumentet en gang om året. Kontakt din forhandler eller UMAREX-LASERLINER's kundeservice for kalibrering.

Kan jeg måle kurver med dette apparat?

Ja, den mekaniske hjulafstandsmåler er designet til brug på lige eller buede linjer. Sørg for, at hjulet følger ruten uden at glide.

Hvordan foldes apparatet sammen til transport?

Aktiver stopgrebet (3) for at folde styrestangen ned. Apparatet foldes sammen og opbevares let i den medfølgende taske.

Hvad gør jeg, hvis hjulet glider under målingen?

Sørg for, at overfladen er ren, og at hjulet har godt greb. Undgå for glatte overflader. Hold styrestangen i en konstant vinkel, helst lodret, for at sikre præcision.

Hvor finder jeg garantien?

Garantioplysninger findes i hæftet 'Yderligere bemærkninger og vedrørende garanti', der følger med apparatet, eller på hjemmesiden http://laserliner.com/info?an=AEU.

Hvad er målene på apparatet, når det er foldet sammen?

Det sammenfoldede apparat måler 190 mm i bredden, 430 mm i højden og 145 mm i dybden.

BRUGSANVISNING RollPilot S6 Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Det mekaniske afstandsmålehjul er beregnet til anvendelse på rette linjer og i kurver. Det mekaniske målehjul giver nøjagtige måleværdier ved afstandsmålinger på op til 9.999,9 m. Den bevægelige viser angiver samtidig den nøjagtige start- og slutposition. Takket være sammenklappelig udførelse og transporttaske er afstandsmåleren let at transportere.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Apparatet må ikke udsættes for mekanisk belastning, meget høje temperaturer eller kraftige vibrationer.
  – Vær opmærksom på risikoen for knusning ved ændring af transportstilling.
  – Undgå fugt og sand, hvis det er muligt og rengør godt efter brug.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at garantere præcisionen og funktionen. Vi anbefaler et kalibreringsinterval på et år. Kontakt din forhandler eller henvend til til serviceafdelingen i UMAREX-LASERLINER.

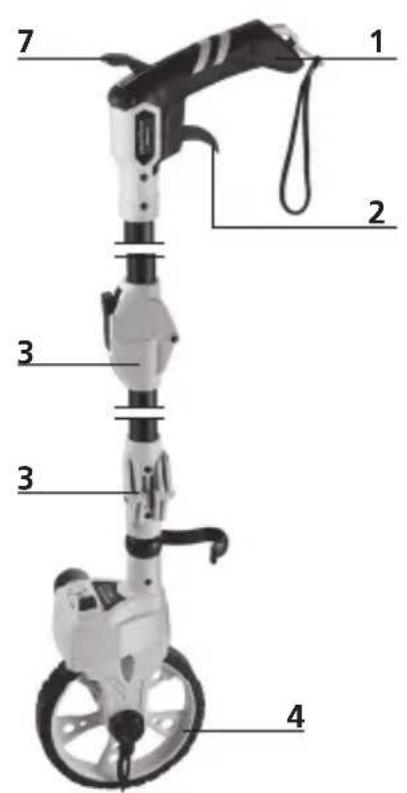

RollPilot S6

1 Skridsikkert greb
2 Lokalisér målehjul
3 Låsearm
4 Målehjul med 0,5 m omkreds

5 Mekanisk tælleværk
6 Slet måleværdi
7 Slet måleværdi
8 Bevægelig viser til angivelse af start- og slutposition

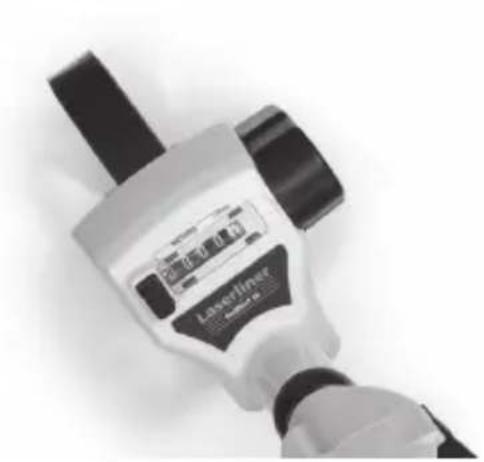

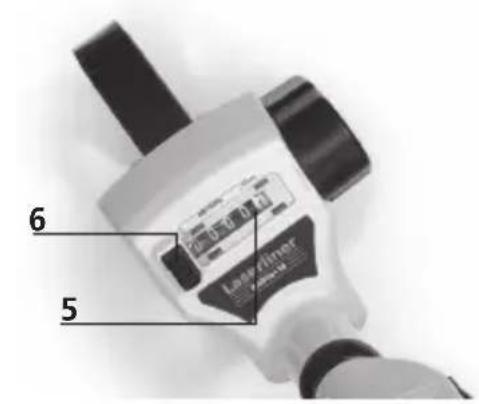

1 Slet måleværdi

Det mekaniske tælleværk kan nulstilles ved at trykke på knappen 6 eller på håndtaget 7.

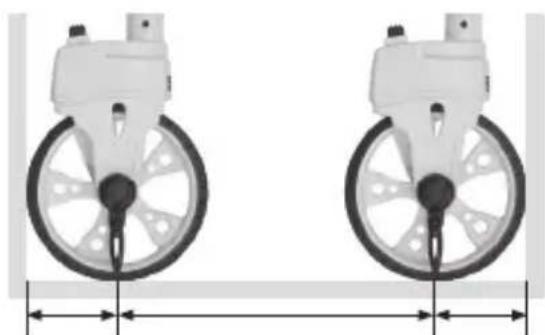

3 Måling fra væg til væg

1. Målehjulet anbringes med hjulets bagside ind mod væggen.
2. Målehjulet køres lige over til den anden væg.
3. Måleværdi afl æses, og hjulets diameter tillægges.

For at opnå et nøjagtigt måleresultat skal styrestangen holdes i samme vinkel under hele målingen. Det anbefales, at den indstilles lodret.

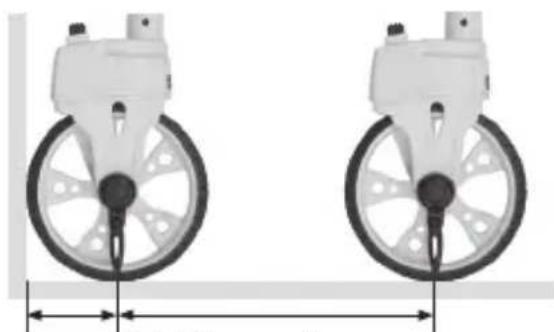

4 Måling fra væg til punkt

1. Målehjulet anbringes med hjulets bagside ind mod væggen.
2. Målehjulet køres lige frem til det markerede punkt.
3. Måleværdi afl æses, og hjulets radius tillægges.

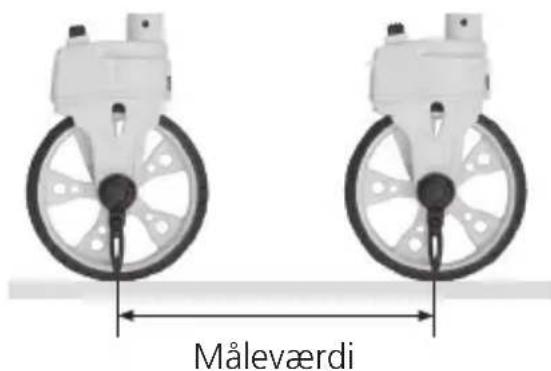

5 Måling fra punkt til punkt

1. Viseren (8) stilles på det første markerede punkt.
2. Målehjulet køres lige frem til det andet markerede punkt.
3. Måleværdi afl æses.

Tekniske data Forbehold for tekniske ændringer. 20W13

Nøjagtighed ± 0,1%
Rækkevidde	0 – 9.999,9 m
Radius målehjul 79,5 mm
Omkreds målehjul 500 mm
Enheder	m
Dimensioner (B x H x D)	190 x 430 x 145 mm (sammenklappet) / 245 x 1040 x 100 mm
Vægt	1050 g (uden tilbehør)

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=AEU

Laserliner

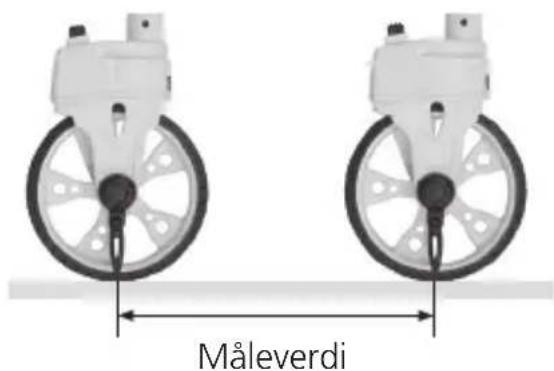

5 Måling fra punkt til punkt

1. Still pekeren (8) på det første markerte punktet.
2. Beveg målehjulet rett fremover til det andre markerte punktet.
3. Les av måleverdien.

Tekniske data Det tas forbehold om tekniske endringer. 20W13

Nøyaktighet ± 0,1%
Rekkevidde	0 – 9.999,9 m
Radius målehjul 79,5 mm
Målehjulets omkrets 500 mm
Enheter	m
Mål (B x H x D)	190 x 430 x 145 mm (slått sammen) / 245 x 1040 x 100 mm
Vekt	1050 g (uten tilbehør)
