RollPilot S6 - измерительное оборудование Laserliner - Бесплатное руководство пользователя

Тип продукта	Механический колесный дальномер
Бренд	Laserliner
Модель	RollPilot S6
Точность	± 0,1 %
Диапазон измерения	0 - 9 999,9 м
Окружность колеса	500 мм
Радиус колеса	79,5 мм
Единицы измерения	Метры (м)
Размеры (в сложенном виде)	190 x 430 x 145 мм
Размеры (в разложенном виде)	245 x 1040 x 100 мм
Вес	1050 г (без аксессуаров)
Питание	Нет (механическое)
Материал	Пластик и металл
Ручка	Противоскользящая
Сброс	Кнопкой или рычагом
Подвижная стрелка	Для указания начального и конечного положения
Транспортировка	Складной, с сумкой в комплекте
Использование	Прямые или изогнутые линии
Уход	Чистить влажной тканью, избегать растворителей
Калибровка	Рекомендуется раз в год
Стандарты	Соответствует ЕС (CE)
Безопасность	Не использовать как игрушку, беречь от ударов и влаги

Часто задаваемые вопросы - RollPilot S6 Laserliner

Как сбросить счетчик?

Нажмите кнопку сброса (6) или используйте стопорный рычаг (7), чтобы сбросить механический счетчик.

Как измерить расстояние между двумя стенами?

Прижмите заднюю часть колеса к первой стене, прокатите до второй стены, затем снимите показания и добавьте диаметр колеса (159 мм), чтобы получить точное расстояние.

Какова точность прибора?

RollPilot S6 обеспечивает точность ± 0,1 % для измерений до 9 999,9 м.

Как ухаживать за RollPilot S6?

Чистите все компоненты слегка влажной тканью. Не используйте чистящие средства, абразивы или растворители. Храните прибор в сухом и чистом месте.

Как откалибровать прибор?

Рекомендуется калибровать прибор раз в год. Обратитесь к дистрибьютору или в сервисную службу UMAREX-LASERLINER для калибровки.

Можно ли измерять кривые с помощью этого прибора?

Да, механический колесный дальномер предназначен для использования на прямых или изогнутых линиях. Убедитесь, что колесо следует по траектории без скольжения.

Как сложить прибор для транспортировки?

Используйте стопорный рычаг (3), чтобы сложить направляющую штангу. Прибор легко складывается и помещается в прилагаемую сумку.

Что делать, если колесо скользит во время измерения?

Убедитесь, что поверхность чистая и колесо хорошо сцепляется. Избегайте слишком гладких поверхностей. Держите направляющую штангу под постоянным углом, предпочтительно вертикальным, для обеспечения точности.

Где найти гарантию?

Информация о гарантии находится в буклете «Дополнительные замечания и информация о гарантии», прилагаемом к прибору, или на сайте http://laserliner.com/info?an=AEU.

Каковы размеры прибора в сложенном виде?

В сложенном виде прибор имеет размеры 190 мм в ширину, 430 мм в высоту и 145 мм в глубину.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RollPilot S6 Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ следует хранить и при передаче прибора другим пользователям передавать вместе с ним.

Назначение/Применение

Механическое измерительное колесо-курвиметр предназначено для применения на прямых и криволинейных участках. Механическое измерительное колесо выдает точные результаты измерений на расстояниях до 9.999,9 м. При этом подвижный курсор задает точную начальную и конечную точку. Благодаря складному исполнению и сумке для транспортировки прибор для измерения расстояния удобен при перевозке.

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
– Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.
– Внесение изменений в конструкцию прибора не допускается.
– Не подвергать прибор действию механических нагрузок, повышенных температур или мощных вибраций.
– При складывании устройства (например, для транспортировки) существует опасность защемления.
– Не допускать попадания влаги и песка, после использования тщательно очищать.
– Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Прибор хранить в чистом и сухом месте.

Калибровка

Для обеспечения точности результатов измерений и функциональности следует регулярно проводить калибровку и проверку измерительного прибора. Мы рекомендуем проводить калибровку с периодичностью раз в год. Вы можете получить консультацию по этому вопросу у вашего продавца или сотрудников службы поддержки UMAREX-LASERLINER.

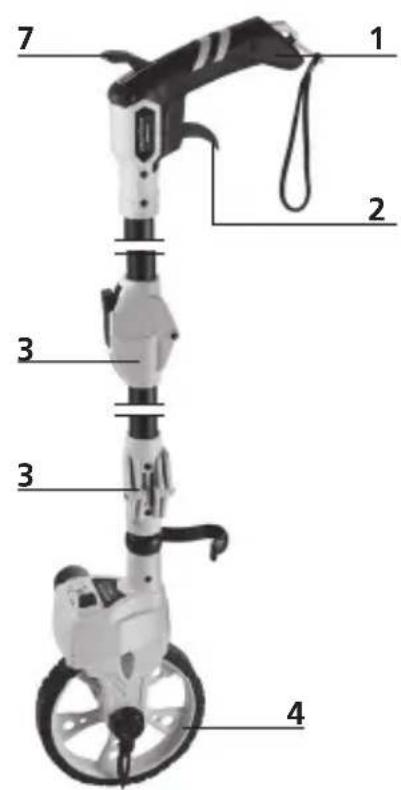

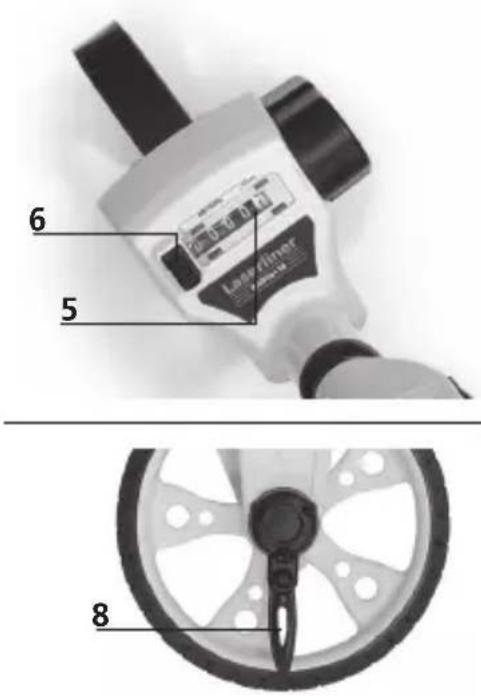

RollPilot S6

1 Нескользящая ручка
2 Фиксация мерного колеса
3 Стопорный рычаг
4 Мерное колесо с периметром 0,5 метр

5 Механический счетчик
6 Удаление показаний
7 Удаление показаний
8 Подвижный курсор для указания начальной и конечной точки

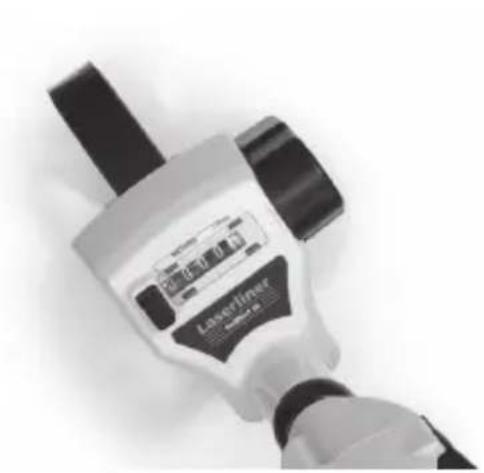

1 Удаление показаний

Механический счетчик можно обнулить нажатием кнопки 6 или рычага 7.

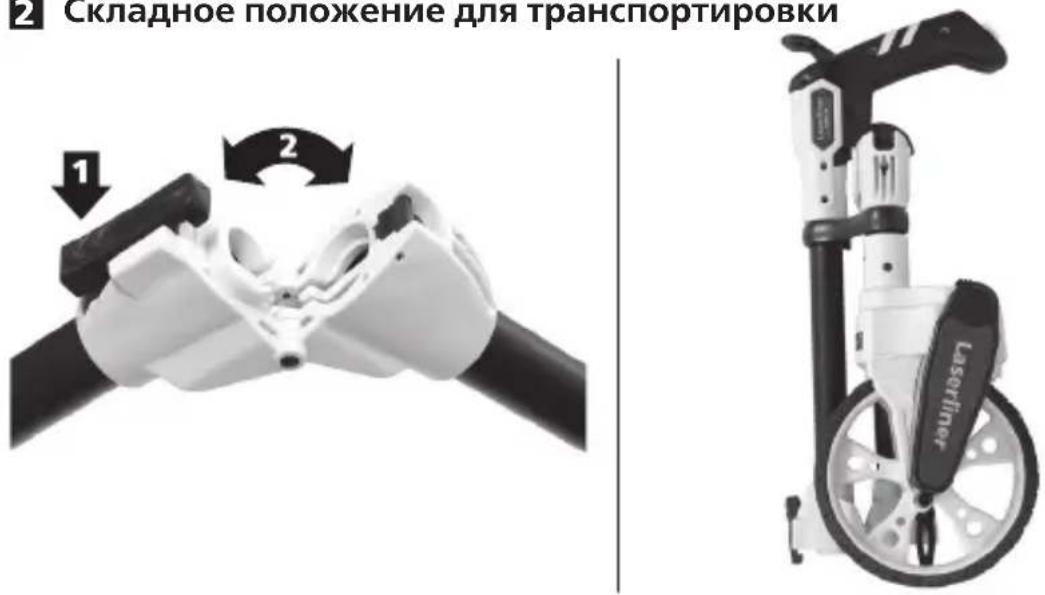

2 Складное положение для транспортировки

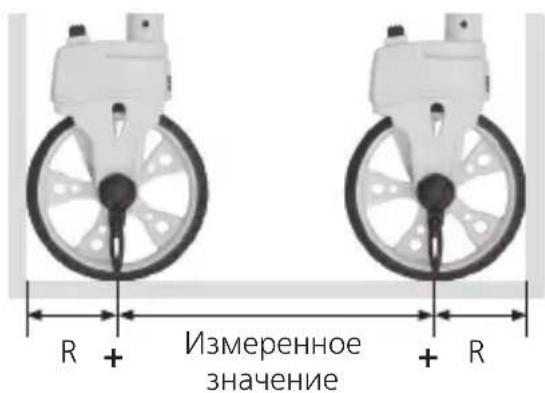

3 Измерение от стены до стены

1. Приставить измерительное колесо задней стороной к стене.
2. Провести измерительное колесо по прямой до второй стены.
3. Снять показания и прибавить диаметр колеса.

!

Для получения точного результата измерений направляющую штангу на протяжении всего измерения необходимо вести всегда под одним и тем же углом. Рекомендуется вертикальное расположение.

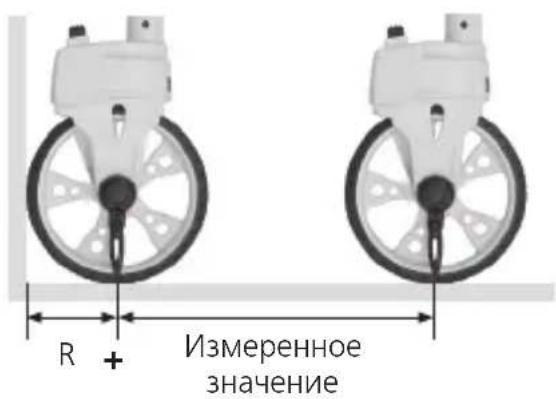

4 Измерение от стены до точки

1. Приставить измерительное колесо задней стороной к стене.
2. Провести измерительное колесо по прямой до отмеченной точки.
3. Снять показания и прибавить радиус колеса.

56

RU

RollPilot S6

1. Выставить указатель (8) на первую отмеченную точку.
2. Провести измерительное колесо по прямой до второй отмеченной точки.
3. Снять показания.

Технические характеристики
Подлежит техническим изменениямбез предварительного извещения. 20W13

Точность ± 0,1%
Радиус действия 0 – 9.999,9 m
Мерное колесо для определения радиуса	79,5 мм
Периметр мерного колеса	500 мм
Единицы измерения	м
Размеры (Ш x В x Г)	190 x 430 x 145 мм (в сложенном положении) / 245 x 1040 x 100 мм
Вес	1050 g (без комплектующих принадлежностей)

Правила и нормы ЕС и утилизация

Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.

Другие правила техники безопасности и дополнительные инструкции см. по адресу: http://laserliner.com/info?an=AEU

Laserliner

Технічні дані Сохраняется право на технические изменения. 20W13
