RollPilot S6 - Mätningsutrustning Laserliner - Gratis bruksanvisning och manual

Produkttyp	Mekaniskt hjulavståndsmätare
Märke	Laserliner
Modell	RollPilot S6
Noggrannhet	± 0,1 %
Mätområde	0 - 9 999,9 m
Hjulets omkrets	500 mm
Hjulets radie	79,5 mm
Enheter	Meter (m)
Mått (ihopvikt)	190 x 430 x 145 mm
Mått (utvikt)	245 x 1040 x 100 mm
Vikt	1050 g (utan tillbehör)
Strömförsörjning	Ingen (mekanisk)
Material	Plast och metall
Handtag	Halkfri
Nollställning	Med knapp eller spak
Rörlig visare	För att markera start- och slutpositioner
Transport	Hopfällbar med medföljande väska
Användning	Raka linjer eller kurvor
Underhåll	Rengör med fuktig trasa, undvik lösningsmedel
Kalibrering	Rekommenderas en gång per år
Standarder	CE-märkt (uppfyller EU-krav)
Säkerhet	Använd inte som leksak, skydda mot stötar och fukt

Vanliga frågor - RollPilot S6 Laserliner

Hur återställer jag räknaren till noll?

Tryck på raderingsknappen (6) eller använd stoppspaken (7) för att nollställa den mekaniska räknaren.

Hur mäter jag ett avstånd mellan två väggar?

Placera bakhjulet mot första väggen, rulla till den andra väggen, avläs det uppmätta avståndet och lägg till hjulets diameter (159 mm) för att få det exakta avståndet.

Vilken noggrannhet har apparaten?

RollPilot S6 har en noggrannhet på ± 0,1 % för mätningar upp till 9 999,9 m.

Hur underhåller jag RollPilot S6?

Rengör alla komponenter med en lätt fuktad trasa. Använd inte rengöringsmedel, skurmedel eller lösningsmedel. Förvara apparaten på en torr och ren plats.

Hur kalibrerar jag apparaten?

Det rekommenderas att kalibrera instrumentet en gång per år. Kontakta din återförsäljare eller UMAREX-LASERLINERs kundtjänst för kalibrering.

Kan jag mäta kurvor med denna apparat?

Ja, den mekaniska hjulavståndsmätaren är utformad för användning på raka linjer eller kurvor. Se till att hjulet följer banan utan att glida.

Hur fäller jag ihop apparaten för transport?

Använd stoppspaken (3) för att fälla ihop styrstången. Apparaten fälls ihop och förvaras enkelt i den medföljande väskan.

Vad gör jag om hjulet glider under mätning?

Se till att ytan är ren och att hjulet fäster bra. Undvik för släta ytor. Håll styrstången i en konstant vinkel, helst vertikal, för att säkerställa noggrannhet.

Var hittar jag garantin?

Garantinformationen finns i häftet 'Ytterligare anmärkningar och om garanti' som medföljer apparaten, eller på webbplatsen http://laserliner.com/info?an=AEU.

Vilka mått har apparaten ihopvikt?

Apparaten ihopvikt mäter 190 mm bred, 430 mm hög och 145 mm djup.

BRUKSANVISNING RollPilot S6 Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

Den mekaniska rullavständsmätaren är avsedd för användning på raksträckor och i kurvor. Det mekaniska mäthjulet levererar exakta mätvärden vid avständsmätning upp till 9.999,9 m. Den rörliga visaren anger den exakta start- och slutpositionen. Tack vare det ihopfällbara utförandet och transportväskan är avständsmätaren enkel att transportera.

Allmänna säkerhetsföreskrifter

– Använd enheten uteslutande på avsett sätt inom specifikationerna.
– Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
– Det är inte tillåtet att förändra enhetens konstruktion.
– Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.
– Vid ändring till transportläge måste risken för klämskador beaktas.
– Undvik om möjligt fukt och sand, och rengör ordentligt efter användning.
- Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannhet och funktion. Vi rekommenderar ett kalibreringsintervall på ett år. Kontakta er återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER.

RollPilot S6

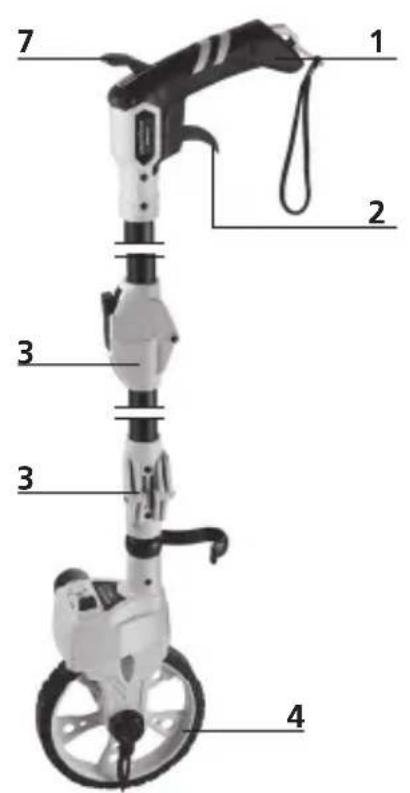

1 Halkfritt handtag
2 Fastsättning av mäthjulet
3 Låsspak
4 Mäthjul med 0,5 m omkrets

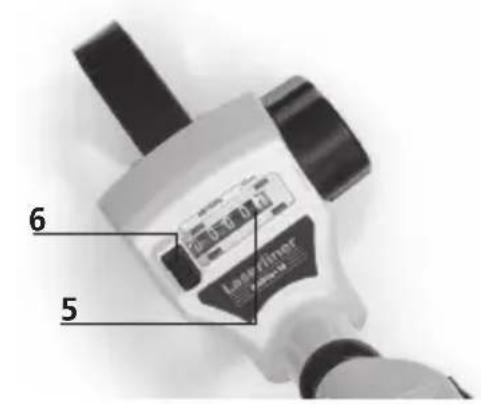

5 Mekaniskt räkneverk
6 Radering av mätvärde
7 Radering av mätvärde
8 Rörlig visare för indikering av startoch slutpositionen

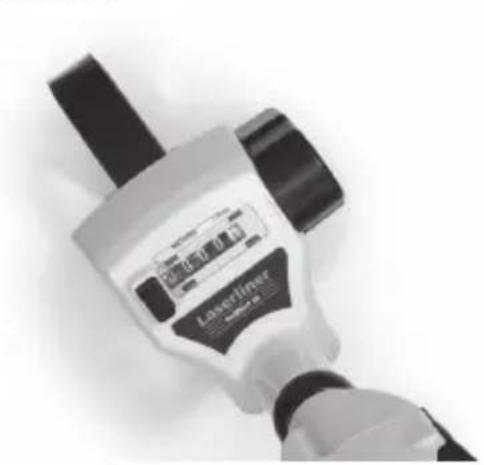

1 Radering av mätvärde

Det mekaniska räkneverket kan nollställas genom att trycka på knappen 6 eller armen 7.

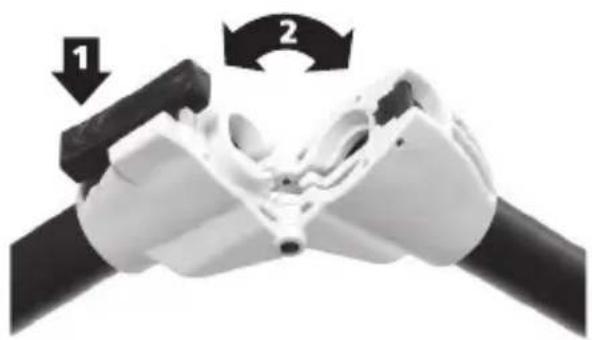

2 Ihopfällning inför transport

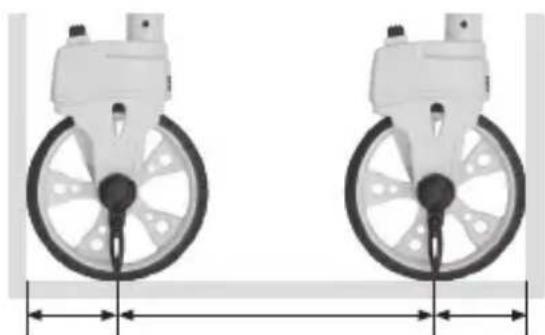

3 Mätning mellan två väggar

1. Ställ mäthjulet med hjulets bakkant mot väggen.
2. Kör mäthjulet rakt fram till den andra väggen.
3. Läs av mätvärdet och lägg till hjulets diameter.

! För att få ett noggrant mätvärde måste styrstången hållas i samma vinkel under hela mätningen. En lodrät uppriktning rekommenderas.

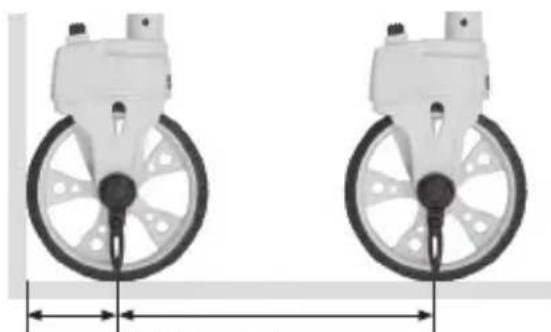

4 Mätning från en vägg till en punkt

1. Ställ mäthjulet med hjulets bakkant mot väggen.
2. Kör mäthjulet rakt fram till den markerade punkten.
3. Läs av mätvärdet och lägg till hjulets radie.

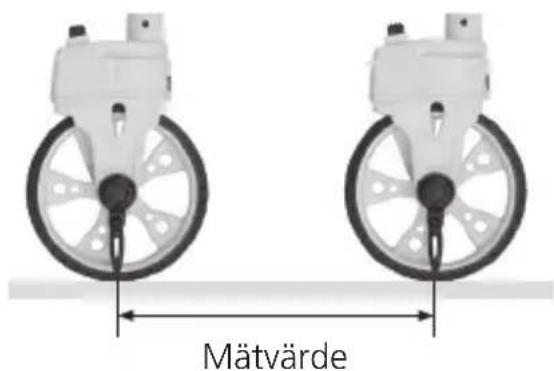

5 Mätning mellan två punkter

1. Ställ visaren (8) på den först markerade punkten.
2. Kör mäthjulet rakt fram till den andra markerade punkten.
3. Läs av mätvärdet.

Tekniska data Tekniska ändringar förbehålls. 20W13

Noggrannhet ± 0,1%
Räckvidd	0 – 9.999,9 m
Mäthjulets radie 79,5 mm
Mäthjulets omkrets 500 mm
Enheter	m
Mått (B x H x Dj)	190 x 430 x 145 mm (ihopfälld) / 245 x 1040 x 100 mm
Vikt	1050 g (utan tillbehör)

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=AEU

Laserliner
