RollPilot S6 - Mittauslaitteet Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Mekaaninen pyörämittari
Merkki	Laserliner
Malli	RollPilot S6
Tarkkuus	± 0,1 %
Mittausalue	0 - 9 999,9 m
Pyörän ympärysmitta	500 mm
Pyörän säde	79,5 mm
Yksiköt	Metriä (m)
Mitat (taitettu)	190 x 430 x 145 mm
Mitat (avattu)	245 x 1040 x 100 mm
Paino	1050 g (ilman lisävarusteita)
Virtalähde	Ei mitään (mekaaninen)
Materiaali	Muovi ja metalli
Kahva	Liukumaton
Nollaus	Painikkeella tai vivulla
Liikkuva neula	Lähtö- ja loppuasentojen osoittamiseen
Kuljetus	Taitettava, mukana kantolaukku
Käyttö	Suorat tai kaarevat linjat
Huolto	Puhdista kostella liinalla, vältä liuottimia
Kalibrointi	Suositellaan kerran vuodessa
Standardit	EU:n (CE) mukainen
Turvallisuus	Ei saa käyttää leluna, suojaa iskuilta ja kosteudelta

Usein kysytyt kysymykset - RollPilot S6 Laserliner

Kuinka mittari nollataan?

Paina poistonäppäintä (6) tai käytä pysäytysvipua (7) nollataksesi mekaanisen mittarin.

Kuinka mitataan etäisyys kahden seinän välillä?

Aseta pyörän takaosa ensimmäistä seinää vasten, rullaa toiselle seinälle, lue mitattu etäisyys ja lisää pyörän halkaisija (159 mm) saadaksesi tarkka etäisyys.

Mikä on laitteen tarkkuus?

RollPilot S6 tarjoaa ± 0,1 %:n tarkkuuden mittauksissa aina 9 999,9 metriin asti.

Kuinka RollPilot S6 huolletaan?

Puhdista kaikki osat kevyesti kostutetulla liinalla. Älä käytä puhdistusaineita, hankaavia aineita tai liuottimia. Säilytä laitetta kuivassa ja puhtaassa paikassa.

Kuinka laite kalibroidaan?

On suositeltavaa kalibroida instrumentti kerran vuodessa. Ota yhteyttä jälleenmyyjään tai UMAREX-LASERLINERin huoltopalveluun kalibrointia varten.

Voinko mitata kaaria tällä laitteella?

Kyllä, mekaaninen pyörämittari on suunniteltu käytettäväksi suorilla tai kaarevilla linjoilla. Varmista, että pyörä seuraa reittiä luistamatta.

Kuinka laite taitetaan kuljetusta varten?

Käytä pysäytysvipua (3) taittaaksesi ohjausvarren. Laite taittuu ja mahtuu helposti mukana tulevaan kantolaukkuun.

Mitä tehdä, jos pyörä luistaa mittauksen aikana?

Varmista, että pinta on puhdas ja pyörä tarttuu hyvin. Vältä liian liukkaita pintoja. Pidä ohjausvarren kulma vakiona, mieluiten pystysuorassa, tarkkuuden varmistamiseksi.

Mistä löydän takuutiedot?

Takuutiedot löytyvät laitteen mukana toimitettavasta "Lisähuomautukset ja takuu" -vihkosesta tai verkkosivustolta http://laserliner.com/info?an=AEU.

Mitkä ovat laitteen mitat taitettuna?

Taitettuna laitteen leveys on 190 mm, korkeus 430 mm ja syvyys 145 mm.

KÄYTTÖOHJE RollPilot S6 Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminta / Käyttö

Mekaaninen mittauspyörä suorien ja kaarteita sisältävien matkojen mittaamiseen. Mekaaninen mittauspyörä mittaa tarkasti 9.999,9 metriin saakka. Liikkuva osoitin ilmaisee tarkan aloitus- ja lopetuskohdan. Helppo kuljettaa kokoontaitettavan rakenteen jakuljetuslaukun ansiosta.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
  – Huomioi puristumisvaara, kun taitat laitteen kokoon kuljetusasentoon.
  – Vältä kosteutta ja hiekkaa, puhdista hyvin käytön jälkeen.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite tulee kalibroida ja testata säännöllisesti sen tarkkuuden ja hyvän toiminnan varmistamiseksi. Suosittelemme kalibroimaan laitteen kerran vuodessa. Ota sitä varten yhteys laitteen jälleenmyyjään tai suoraan UMAREX-LASERLINER-huolto-osastoon.

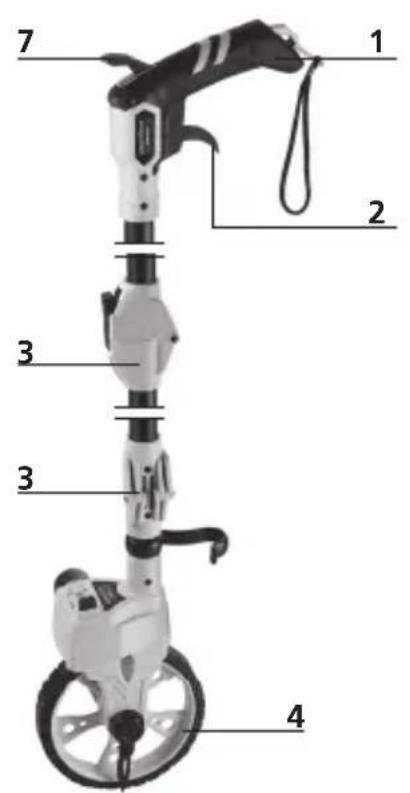

RollPilot S6

1 Luistamaton kahva
2 Mittauspyörän vakauttaminen
3 Lukitusvipu
4 Mittauspyörä, ympärys 0,5 m

5 Mekaaninen laskuri
6 Mittaustuloksen poistaminen
7 Mittaustuloksen poistaminen

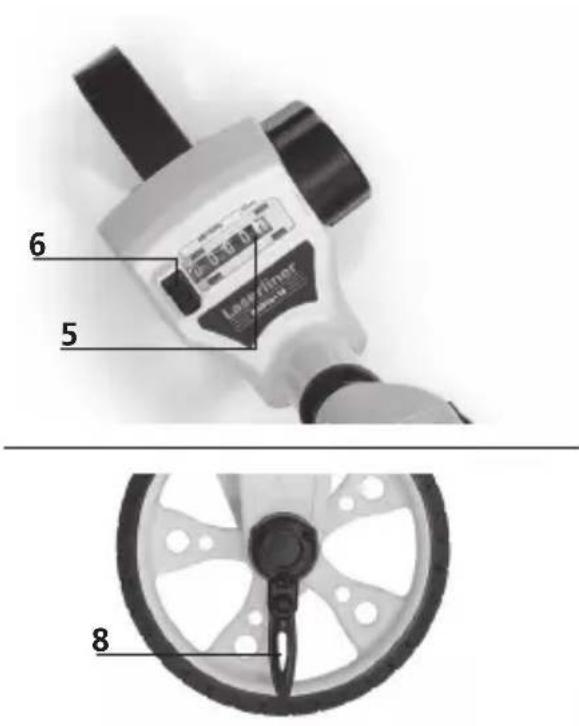

8 Liikkuva osoitin; ilmaisee tarkan aloitus ja lopetuskohdan

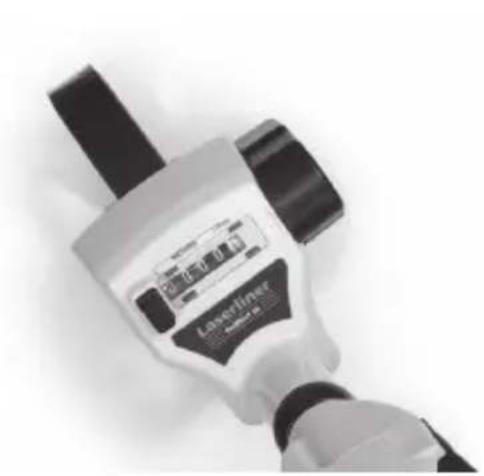

1 Mittaustuloksen poistaminen

Mekaanisen laskurin voi nollata näppäimestä 6 painamalla tai vivusta 7.

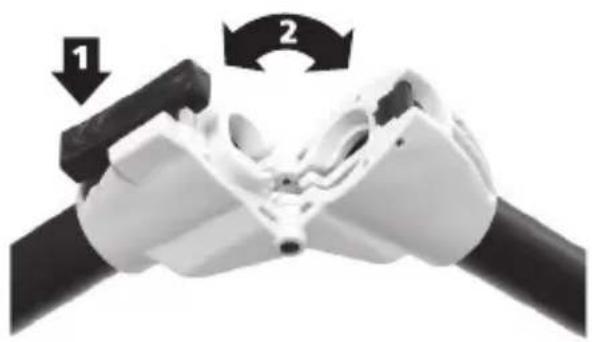

2 Laitteen kokoontaittaminen kuljetusta varten

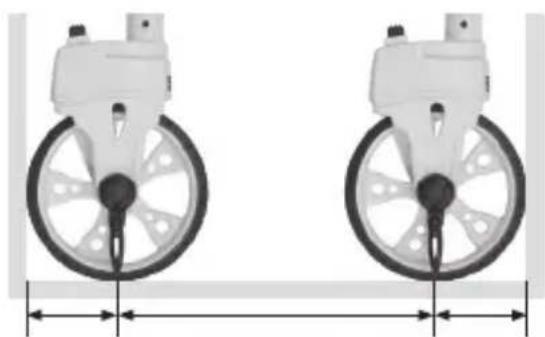

3 Mittaus seinästä seinään

1. Aseta mittauspyörä seinää vasten.
2. Kuljeta mittauspyörä suoraan toista seinää vasten.
3. Katso mittaustulos laskurista ja lisää siihen pyörän läpimitta.

Pidä mittauspyörän varsi samassa kulmassa koko mittauksen ajan, jotta saat tarkan mittaustuloksen. Suosittelemme pitämään varren pystysuorassa.

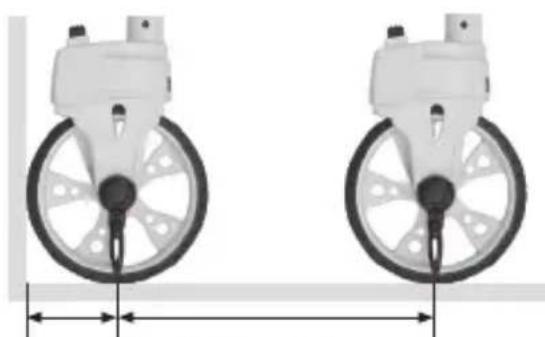

4 Mittaus seinästä pisteeseen

1. Aseta mittauspyörä seinää vasten.
2. Kuljeta mittauspyörä suoraan merkitsemääsi pisteeseen saakka.
3. Katso mittaustulos ja lisää siihen pyörän säde.

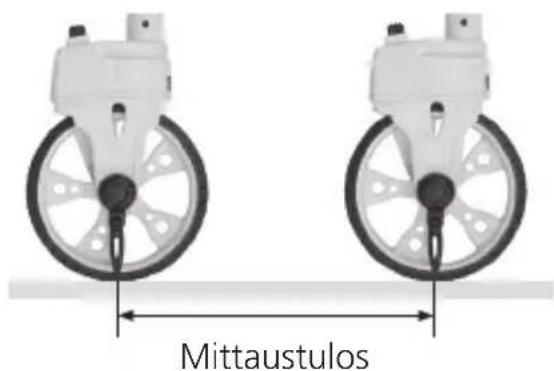

5 Mittaus pisteestä pisteeseen

1. Aseta osoitin (8) ensimmäiseen pisteeseen.

2. Kuljeta mittauspyörä suoraan toiseen pisteeseen.

3. Katso mittaustulos.

Tekniset tiedot Tekniset muutokset mahdollisia. 20W13

Tarkkuus ± 0,1%
Toiminta-alue	0 – 9.999,9 m
Mittauspyörän säde 79,5 mm
Mittauspyörän ympärys 500 mm
Yksiköt	m
Mitat (L x K x S)	190 x 430 x 145 mm (kokoon taitettuna) / 245 x 1040 x 100 mm
Paino	1050 g (ilman lisävarusteita)

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=AEU

Laserliner
