RollPilot S6 - ölçüm ekipmanları Laserliner - Ücretsiz kullanım kılavuzu

Ürün Tipi	Mekanik Tekerlekli Mesafe Ölçer
Marka	Laserliner
Model	RollPilot S6
Hassasiyet	± 0,1 %
Ölçüm Aralığı	0 - 9.999,9 m
Tekerlek Çevresi	500 mm
Tekerlek Yarıçapı	79,5 mm
Birimler	Metre (m)
Boyutlar (katlanmış)	190 x 430 x 145 mm
Boyutlar (açık)	245 x 1040 x 100 mm
Ağırlık	1050 g (aksesuarlar hariç)
Güç Kaynağı	Yok (mekanik)
Malzeme	Plastik ve metal
Tutamak	Kaymaz
Sıfırlama	Düğme veya kol ile
Hareketli İbre	Başlangıç ve bitiş pozisyonlarını belirtmek için
Taşıma	Katlanabilir, kılıf dahil
Kullanım	Düz veya eğri çizgiler
Bakım	Nemli bir bezle temizleyin, solventlerden kaçının
Kalibrasyon	Yılda bir kez önerilir
Standartlar	AB'ye uygun (CE)
Güvenlik	Oyuncak olarak kullanmayın, darbelerden ve nemden koruyun

Sık sorulan sorular - RollPilot S6 Laserliner

Sayaç nasıl sıfırlanır?

Mekanik sayacı sıfırlamak için silme tuşuna (6) basın veya durdurma kolunu (7) çalıştırın.

İki duvar arasındaki mesafe nasıl ölçülür?

Tekerleğin arkasını ilk duvara dayayın, ikinci duvara kadar yuvarlayın, ölçülen mesafeyi okuyun ve tam mesafeyi elde etmek için tekerlek çapını (159 mm) ekleyin.

Cihazın hassasiyeti nedir?

RollPilot S6, 9.999,9 m'ye kadar ölçümlerde ± %0,1 hassasiyet sunar.

RollPilot S6'nın bakımı nasıl yapılır?

Tüm bileşenleri hafif nemli bir bezle temizleyin. Temizlik maddeleri, aşındırıcılar veya solventler kullanmayın. Cihazı kuru ve temiz bir yerde saklayın.

Cihaz nasıl kalibre edilir?

Aletin yılda bir kez kalibre edilmesi önerilir. Kalibrasyon için bayinize veya UMAREX-LASERLINER satış sonrası servisine başvurun.

Bu cihazla eğrileri ölçebilir miyim?

Evet, mekanik tekerlekli mesafe ölçer düz veya eğri çizgilerde kullanılmak üzere tasarlanmıştır. Tekerleğin kaymadan yolu takip ettiğinden emin olun.

Taşıma için cihaz nasıl katlanır?

Kılavuz çubuğunu katlamak için durdurma kolunu (3) çalıştırın. Cihaz kolayca katlanır ve birlikte verilen kılıfa sığar.

Ölçüm sırasında tekerlek kayarsa ne yapmalıyım?

Yüzeyin temiz olduğundan ve tekerleğin iyi yapıştığından emin olun. Çok pürüzsüz yüzeylerden kaçının. Hassasiyeti sağlamak için kılavuz çubuğunu sabit bir açıda, tercihen dikey tutun.

Garanti nerede bulunur?

Garanti bilgileri, cihazla birlikte verilen 'Ek ve Garanti Notları' kitapçığında veya http://laserliner.com/info?an=AEU adresinde bulunabilir.

Katlanmış cihazın boyutları nelerdir?

Katlanmış cihaz 190 mm genişliğinde, 430 mm yüksekliğinde ve 145 mm derinliğindedir.

KULLANIM KILAVUZU RollPilot S6 Laserliner

Kullanım kılavuzunu, ekinde bulunan ,Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım

Mekanik tekerlekli mesafe ölçer, düz yerlerde ve eğrilerde yapılan çalışmalar için öngörülmüştür. Mekanik ölçüm çarkı 9.999,9 m'ye kadar olan mesafe ölçümlerinde tam ve doğru değerler verir. Hareket edebilen göstergesi ise ölçüm esnasında kesin başlangıç ve son noktasını belirtmektedir. Katlanabilir modeli ve taşıma çantası sayesinde ölçüm cihazının taşınması çok kolaydır.

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
• Yapısal açıdan cihazın değiştirilmesi yasaktır.
  – Cihazı mekanik yüklere, aşırı sıcaklıklara veya şiddetli titreşimlere maruz bırakmayınız.
  – Taşıma konumuna getirirken sıkışma tehlikesine dikkat edin.
• Mümkün olduğunca nem ve kumdan uzak tutun, kullanımdan sonra iyice temizleyin.
• Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Cihazı temiz ve kuru bir yerde saklayınız.

Kalibrasyon

Ölçüm hassasiyetini ve işlevini korumak için ölçüm cihazının düzenli olarak kalibre ve kontrol edilmesi gerekmektedir. Kalibrasyon aralıklarının 1 yıl olmasını tavsiye ediyoruz. Satıcınızla iletişime geçin veya UMAREX-LASERLINER'in servis bölümüne başvurun.

50

TR

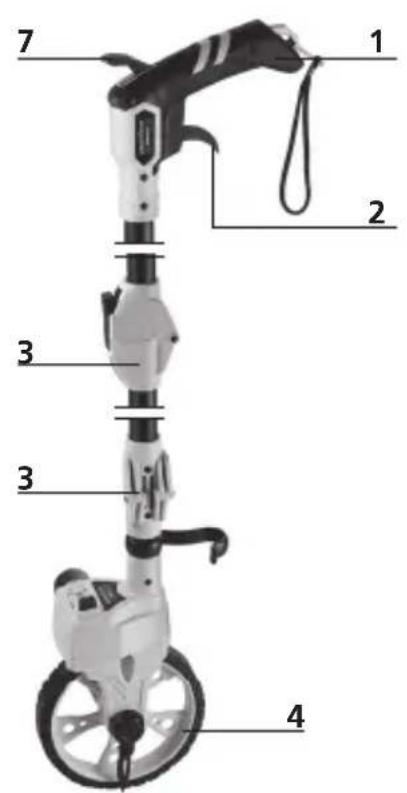

RollPilot S6

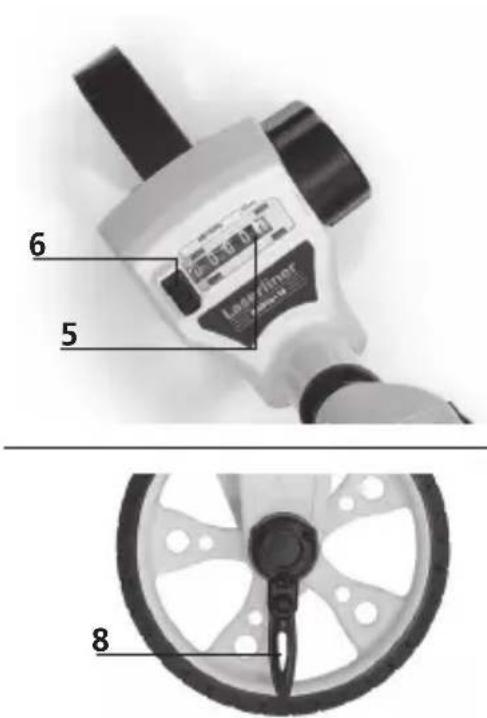

1 Kaymaz kulup
2 Ölçüm çarkını sabitleyin
3 Kilitleme kolu
4 0,5 m kapsamında ölçüm çarkı

5 Mekanik sayaç
6 Ölçüm değerini sil
7 Ölçüm değerini sil
8 Başlangıç ve son noktasını belirleyen hareket edebilen gösterge

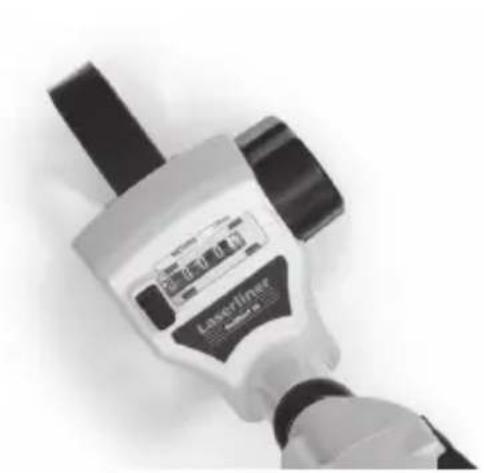

1 Ölçüm değerini sil

Mekanik sayaç, tuş 6'ya basıldığında ya da manivela 7 ile sıfırlanabilir.

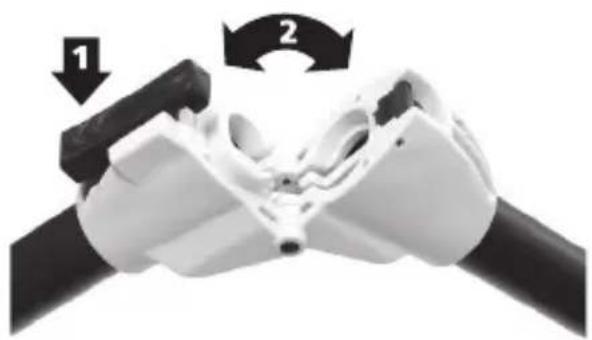

2 Taşımak için katlayın

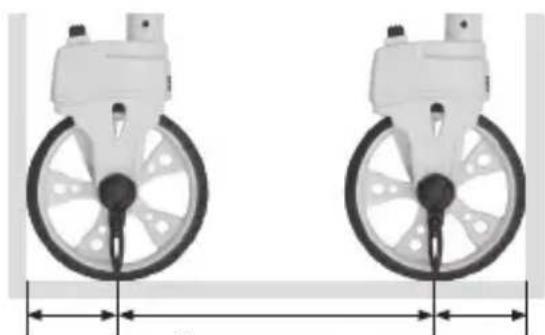

3 Duvardan duvara ölçüm

1. Ölçüm çarkını, çarkın arka tarafından duvara geleceği şekilde duvara yerleştiriniz.
2. Ölçüm çarkını dümdüz ikinci duvara kadar hareket ettiriniz.
3. Ölçüm değerini okuyunuz ve çarkın çapını buna ekleyiniz.

Kesin bir ölçüm değeri elde edebilmek için, kılavuz kolun tüm ölçüm süresince aynı açıda tutulması gerekir. Dikey şekilde ayarlı tutulması önerilir.

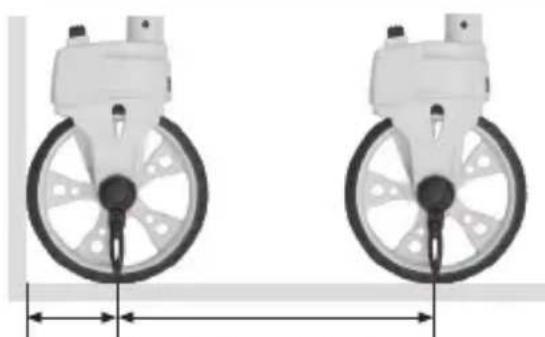

4 Duvardan noktaya ölçüm

1. Ölçüm çarkını, çarkın arka tarafından duvara geleceği şekilde duvara yerleştiriniz.
2. Ölçüm çarkını dümdüz işaretlenen noktaya kadar hareket ettiriniz.
3. Ölçüm değerini okuyunuz ve çarkın yarıçapını buna ekleyiniz.

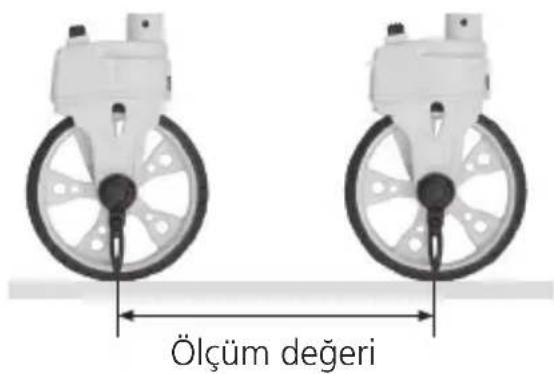

5 Noktadan noktaya ölçüm

1. İbreyi (8) işaretlenen ilk noktaya yerleştiriniz.

2. Ölçüm çarkını dümdüz işaretlenen ikinci noktaya kadar hareket ettiriniz.

3. Ölçüm değerini okuyunuz.

Teknik Özellikler Teknik değişiklik yapma hakkı saklıdır. 20W13

Hassasiyet ± 0,1%
Erişim alanı	0 – 9.999,9 m
Ölçüm çarkı yarı çapı 79,5 mm
Ölçüm çarkının kapsamı 500 mm
Birim ayarı	m
Ebatlar (G x Y x D)	190 x 430 x 145 mm (katlı) /245 x 1040 x 100 mm
Ağırlık	1050 g (aksesuarı bulunmaz)

AB Düzenlemeleri ve Atık Arıtma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Diğer emniyet uyarıları ve ek direktifler için: http://laserliner.com/info?an=AEU
