RollPilot S6 - Mõõteseadmed Laserliner - Tasuta kasutusjuhend

Toote tüüp	Mehaaniline rattakaugusmõõtur
Bränd	Laserliner
Mudel	RollPilot S6
Täpsus	± 0,1 %
Mõõteulatus	0 - 9 999,9 m
Ratta ümbermõõt	500 mm
Ratta raadius	79,5 mm
Ühikud	Meetrid (m)
Mõõtmed (kokkuvoldituna)	190 x 430 x 145 mm
Mõõtmed (lahtivoldituna)	245 x 1040 x 100 mm
Kaal	1050 g (ilma tarvikuteta)
Toiteallikas	Puudub (mehaaniline)
Materjal	Plastik ja metall
Käepide	Libisemiskindel
Nullimine	Nupu või hoovaga
Liikuv nõel	Algus- ja lõppasendi märkimiseks
Transport	Kokkupandav koos kaasasoleva kotiga
Kasutamine	Sirged või kõverad jooned
Hooldus	Puhastada niiske lapiga, vältida lahusteid
Kalibreerimine	Soovitatav kord aastas
Standardid	Vastab EL (CE) nõuetele
Ohutus	Mitte kasutada mänguasjana, kaitsta löökide ja niiskuse eest

Korduma kippuvad küsimused - RollPilot S6 Laserliner

Kuidas nullida loendurit?

Vajutage kustutusnuppu (6) või aktiveerige stopphoob (7), et nullida mehaaniline loendur.

Kuidas mõõda vahemaad kahe seina vahel?

Asetage ratta tagumine osa vastu esimest seina, veeretage kuni teise seinani, seejärel lugege mõõdetud vahemaa ja lisage ratta läbimõõt (159 mm), et saada täpne vahemaa.

Mis on seadme täpsus?

RollPilot S6 pakub täpsust ± 0,1 % mõõtmistel kuni 9 999,9 m.

Kuidas hooldada RollPilot S6?

Puhastage kõiki komponente kergelt niiske lapiga. Ärge kasutage puhastusvahendeid, küürimisvahendeid ega lahusteid. Hoidke seadet kuivas ja puhtas kohas.

Kuidas kalibreerida seadet?

Soovitatav on kalibreerida instrumenti kord aastas. Kalibreerimiseks võtke ühendust oma edasimüüja või UMAREX-LASERLINERi müügijärgse teenindusega.

Kas ma saan selle seadmega mõõta kõveraid?

Jah, mehaaniline rattakaugusmõõtur on ette nähtud kasutamiseks sirgetel või kõveratel joontel. Veenduge, et ratas järgib teekonda libisemata.

Kuidas seade transportimiseks kokku panna?

Aktiveerige stopphoob (3), et juhtvarras kokku klappida. Seade volditakse kokku ja mahub kergesti kaasasolevasse kotti.

Mida teha, kui ratas mõõtmise ajal libiseb?

Veenduge, et pind on puhas ja ratas hästi haakub. Vältige liiga siledaid pindu. Hoidke juhtvarrast konstantse nurga all, eelistatavalt vertikaalselt, et tagada täpsus.

Kust leida garantii?

Garantiiteave on seadmega kaasas olevas vihikus « Täiendavad märkused ja garantiiga seotud märkused » või veebisaidil http://laserliner.com/info?an=AEU.

Millised on seadme mõõtmed kokkuvoldituna?

Kokkuvolditud seade on 190 mm lai, 430 mm kõrge ja 145 mm sügav.

KASUTUSJUHEND RollPilot S6 Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja seadme edasiandmisel kaasa anda.

Funktsioon / kasutamine

Mehaaniline rattaga kaugusmõõtur on ette nähtud kasutamiseks sirgetel ja kurvilistel teedel. Mehaaniline mõõteratas annab täpseid mõõteväärtusi kuni 9.999,9 m kauguste mõõtmisel. Seejuures näitab liikuv osuti täpse algus- ja lõppkoha. Tänu kokkuklapitavale konstruktsioonile ja transpordikotile on kaugusmõõturi transportimine lihtne.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega. Hoidke lastele kättesaamatult.
• Seadme ehitust ei tohi muuta.
• Ärge laske seadmele mõjuda mehaanilist koormust, ülikõrgeid temperatuure ega tugevat vibratsiooni.
  – Pidage transpordiasendisse ümberehitamisel silmas muljumisohtu.
  – Vältige võimalusel niiskust ja liiva, puhastage pärast kasutamist.
• Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.

Juhised hoolduse ja hoolitsuse kohta

Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

Kalibreerimine

Mõõteseadet tuleb mõõtmistulemuste täpsuse tagamiseks regulaarselt kalibreerida ja kontrollida. Me soovitame kohaldada üheaastast kalibreerimis-intervalli. Võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.

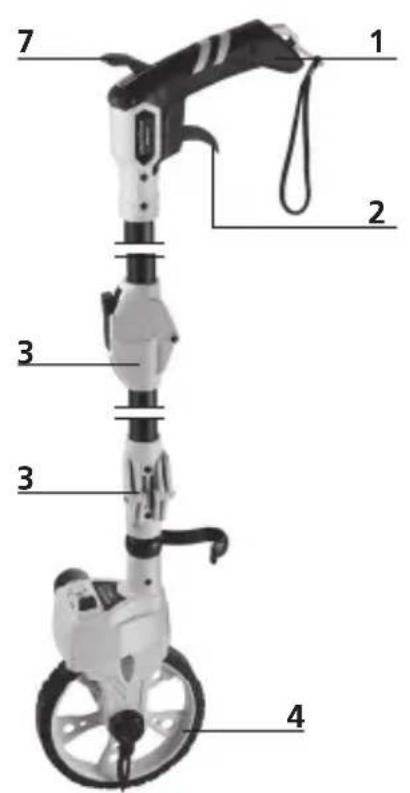

RollPilot S6

1 Libisemiskindel käepide
2 Mööteratta fi kseerimine
3 Fiksaatorhoob
4 Mööteratas ümbermööduga 0,5 m

5 Mehaaniline loendusmehhanism
6 Mööteväärtuse kustutamine
7 Mööteväärtuse kustutamine
8 Liikuv osuti lähte- ja lõppkoha märkimiseks

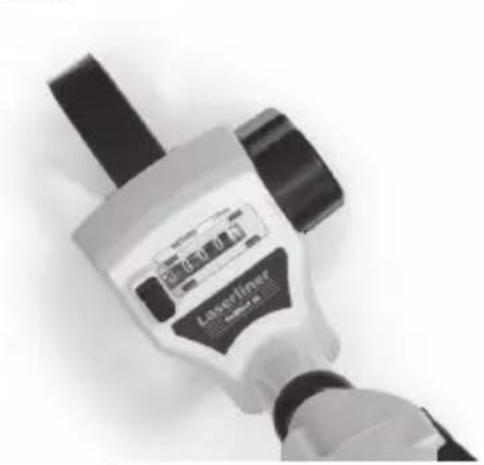

1 Möõteväärtuse kustutamine

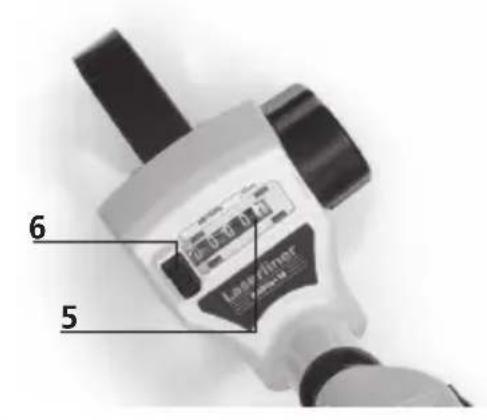

Mehaanilist loendurmehhanismi saab klahvi 6 või hooba 7 vajutades nulli seada.

1. Seadke mõõteratas ratta tagaküljega vastu seina.
2. Liigutage mõõteratas sirgejooneliselt teise seinani.
3. Lugege mõõteväärtus maha ja liitke ratta läbimõõt.

Saavutamaks täpset mõõtmistulemust, tuleb juhtvarrast kogu mõõtmise ajal sama nurga alla hoida. Soovitatav on vertikaalne väljajoondus.

4 Möötmine seinast punktini

1. Seadke mõõteratas ratta tagaküljega vastu seina.
2. Liigutage mõõteratas sirgejooneliselt märgistatud punktini.
3. Lugege mõõteväärtus maha ja liitke ratta raadius.

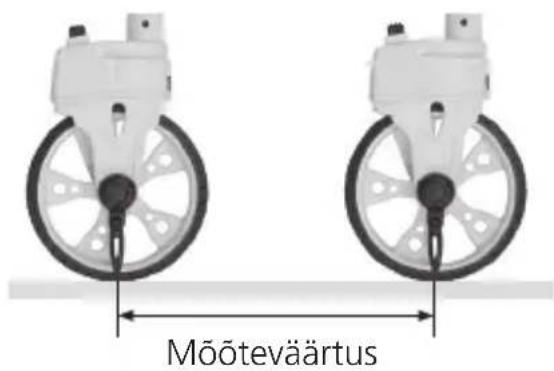

5 Möötmine punktist punktini

1. Seadke osuti (8) esimesele märgistatud punktile.
2. Liigutage mõõteratas sirgejooneliselt teise märgistatud punktini.
3. Lugege mööteväärtus maha.

Tehnilised andmed Jätame endale öiguse tehnilisteks muudatusteks. 20W13

Täpsus ± 0,1%
Mõõtepiirkond	0 – 9.999,9 m
Mõõteratta raadius 79,5 mm
Mõõteratta ümbermõõt 500 mm
Mõõtühikud	m
Mõõtmed (L × K × S)	190 x 430 x 145 mm (kokkuklapituna) / 245 x 1040 x 100 mm
Mass	1050 g (lisatarvikuteta)

ELi nõuded ja utiliseerimine

Seade täidab köik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Edasised ohutus- ja lisajuhised aadressil: http://laserliner.com/info?an=AEU

Laserliner
