RollPilot S6 - измервателно оборудване Laserliner - Безплатно ръководство за потребителя

Тип продукт	Механичен колесен далекомер
Марка	Laserliner
Модел	RollPilot S6
Точност	± 0,1 %
Обхват на измерване	0 - 9 999,9 m
Обиколка на колелото	500 mm
Радиус на колелото	79,5 mm
Единици	Метри (m)
Размери (сгънат)	190 x 430 x 145 mm
Размери (разгънат)	245 x 1040 x 100 mm
Тегло	1050 g (без аксесоари)
Захранване	Няма (механично)
Материал	Пластмаса и метал
Дръжка	Противохлъзгаща
Нулиране	Чрез бутон или лост
Подвижна игла	За обозначаване на начална и крайна позиция
Транспорт	Сгъваем с включена чанта
Употреба	Прави или криви линии
Поддръжка	Почиствайте с влажна кърпа, избягвайте разтворители
Калибриране	Препоръчва се веднъж годишно
Стандарти	Съвместим с ЕС (CE)
Безопасност	Да не се използва като играчка, да се предпазва от удари и влага

Често задавани въпроси - RollPilot S6 Laserliner

Как да нулирам брояча?

Натиснете бутона за изтриване (6) или задействайте спирачния лост (7), за да нулирате механичния брояч.

Как да измеря разстояние между две стени?

Поставете задната част на колелото срещу първата стена, търкаляйте до втората стена, след това отчетете измереното разстояние и добавете диаметъра на колелото (159 mm), за да получите точното разстояние.

Каква е точността на уреда?

RollPilot S6 предлага точност от ± 0,1 % за измервания до 9 999,9 m.

Как да поддържам RollPilot S6?

Почиствайте всички компоненти с леко влажна кърпа. Не използвайте почистващи препарати, абразивни средства или разтворители. Съхранявайте уреда на сухо и чисто място.

Как да калибрирам уреда?

Препоръчва се калибриране на инструмента веднъж годишно. Свържете се с вашия дистрибутор или с отдела за следпродажбено обслужване на UMAREX-LASERLINER за калибриране.

Мога ли да измервам криви с този уред?

Да, механичният колесен далекомер е предназначен за използване върху прави или криви линии. Уверете се, че колелото следва трасето без приплъзване.

Как да сгъна уреда за транспортиране?

Задействайте спирачния лост (3), за да сгънете направляващата пръчка. Уредът се сгъва и лесно се прибира в предоставената чанта.

Какво да направя, ако колелото се плъзга по време на измерване?

Уверете се, че повърхността е чиста и колелото приляга добре. Избягвайте прекалено гладки повърхности. Поддържайте направляващата пръчка под постоянен ъгъл, за предпочитане вертикален, за да гарантирате точност.

Къде да намеря гаранцията?

Информацията за гаранцията се намира в брошурата „Допълнителни бележки и относно гаранцията“, предоставена с уреда, или на уебсайта http://laserliner.com/info?an=AEU.

Какви са размерите на сгънатия уред?

Сгънатият уред е с ширина 190 mm, височина 430 mm и дълбочина 145 mm.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RollPilot S6 Laserliner

5 Измерение от точки до точки

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да бъде съхранен и да бъде предаден при предаването на устройството.

Функция / Използване

Механичният въртящ се дистанциометър е предназначен за използване по права линия и в криви. Механичното измервателно колело отчита точни стойности от измерване при разстояния до 9.999,9 м. При това движещият се показалец посочва точната начална и крайна позиция. Чрез сгъващото се изпълнение и транспортна чанта, дистанциометърът лесно се транспортира.

Общи инструкции за безопасност

– Използвайте уреда единствено съгласно предназначението за употреба в рамките на спецификациите.
– Измервателните уреди и принадлежностите не са играчки за деца. Да се съхраняват на място, недостъпно за деца.
– Приборът не трябва да се променя конструктивно.
– Не подлагайте устройството на механично натоварване, твърде високи температури или на силни вибрации.
– При преустройство в транспортно положение внимавайте за опасност от притискане.
– По възможност предотвратявайте влага и пясък, след употреба почиствайте добре.
– Моля придържайте се към мерките за безопасност на местни и национални органи за правилното използване на устройството.

Указания за техническо обслужване и поддръжка

Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Съхранявайте уреда на чисто и сухо място.

Калибриране

Измервателният уред трябва редовно да се калибрира и изпитва, за да се гарантира точността и функционирането. Препоръчваме интервал на калибриране от една година. Влезте във връзка с Вашия дилър или се обърнете към сервизния отдел на UMAREX-LASERLINER.

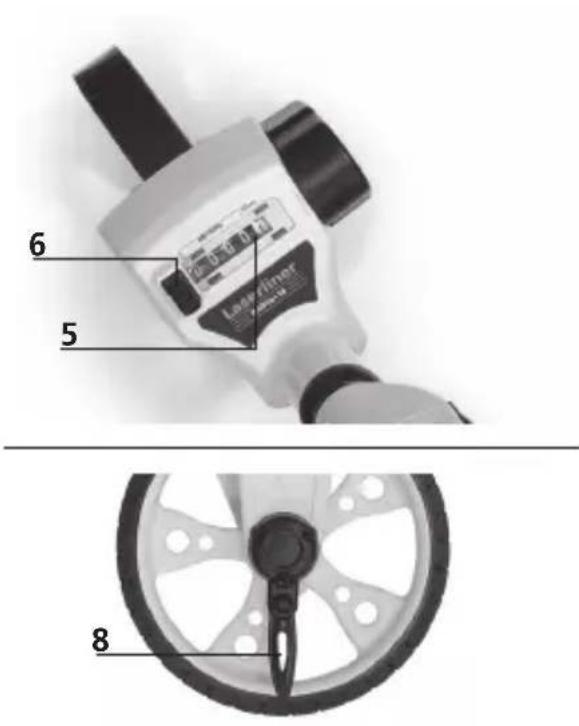

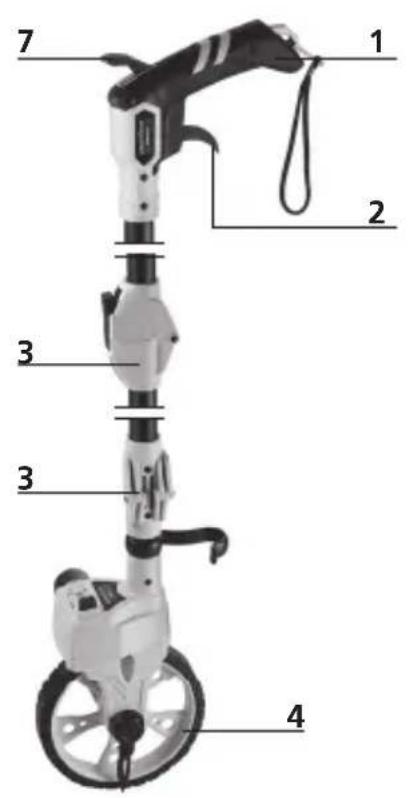

RollPilot S6

1 Неплъзгаща се ръчка
2 Настройване на измервателното колело
3 Лост за застопоряване

4 Измервателно колело с 0,5 м обхват
5 Механичен брояч
6 Изтриване на измерена стойност
7 Изтриване на измерена стойност
8 Подвижен показалец за посочване на начална и крайна позиция

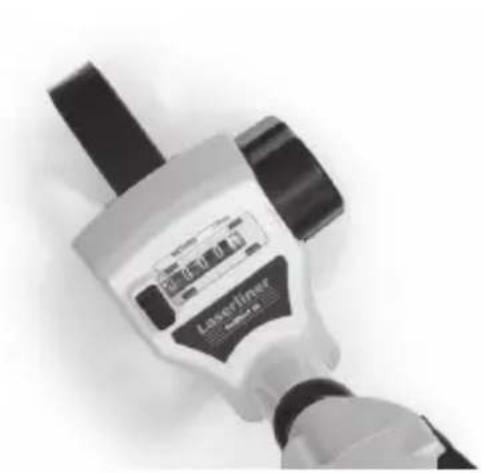

1 Изтриване на измерена стойност

Механичният брояч може да се нулира чрез натискане на бутон 6 или лост 7.

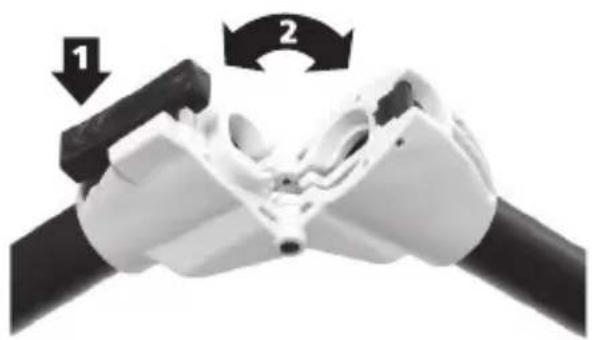

2 Сгъване за транспорт

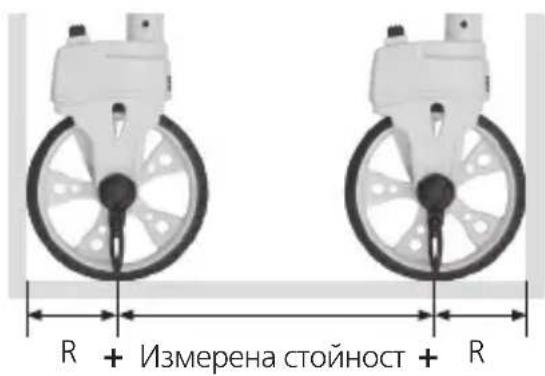

3 Измерване от стена до стена

1. Поставете измервателното колело със задната страна към стената.
2. Преместете измервателното колело по права линия до втората стена.
3. Отчетете измерената стойност и добавете диаметъра на колелото.

!

За да получите точна измерена стойност, водещият лост трябва да се води под постоянен ъгъл по време на цялото измерване. Препоръчителна е вертикална ориентация.

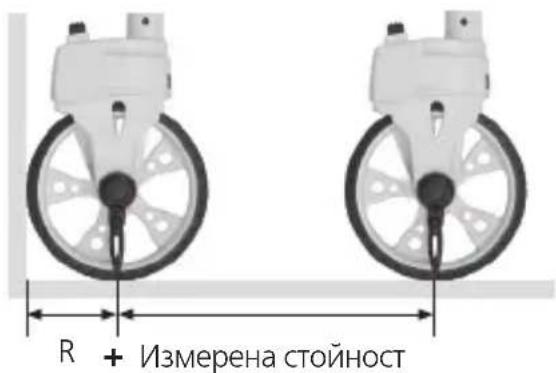

4 Измерване от стена до точка

1. Поставете измервателното колело със задната страна към стената.
2. Преместете измервателното колело по права линия до маркираната точка.
3. Отчетете измерената стойност и добавете радиуса на колелото.

RollPilot S6

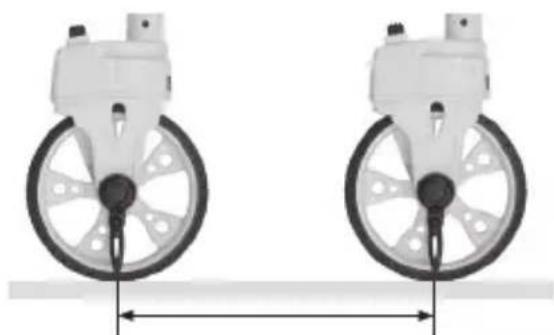

5 Измерване от точка до точка

1. Поставете стрелката (8) на първата маркирана точка.
2. Преместете измервателното колело по права линия до втората маркирана стойност.
3. Отчитане на измерената стойност.

Технически характеристики Запазва се правото за технически изменения. 20W13

Точност ± 0,1%
Обсег 0 – 9.999,9 м
Радиус измервателно колело 79,5 мм
Обхват на измервателното колело 500 мм
Единици м
Размери (Ш x В x Д)	190 x 430 x 145 мм (сгънат) /245 x 1040 x 100 мм
Тегло	1050 g (без принадлежности)

ЕС-разпоредби и изхвърляне

Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.

Още инструкции за безопасност и допълнителни указания ще намерите на адрес:

http://laserliner.com/info?an=AEU
