ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XSolar LS STEINEL

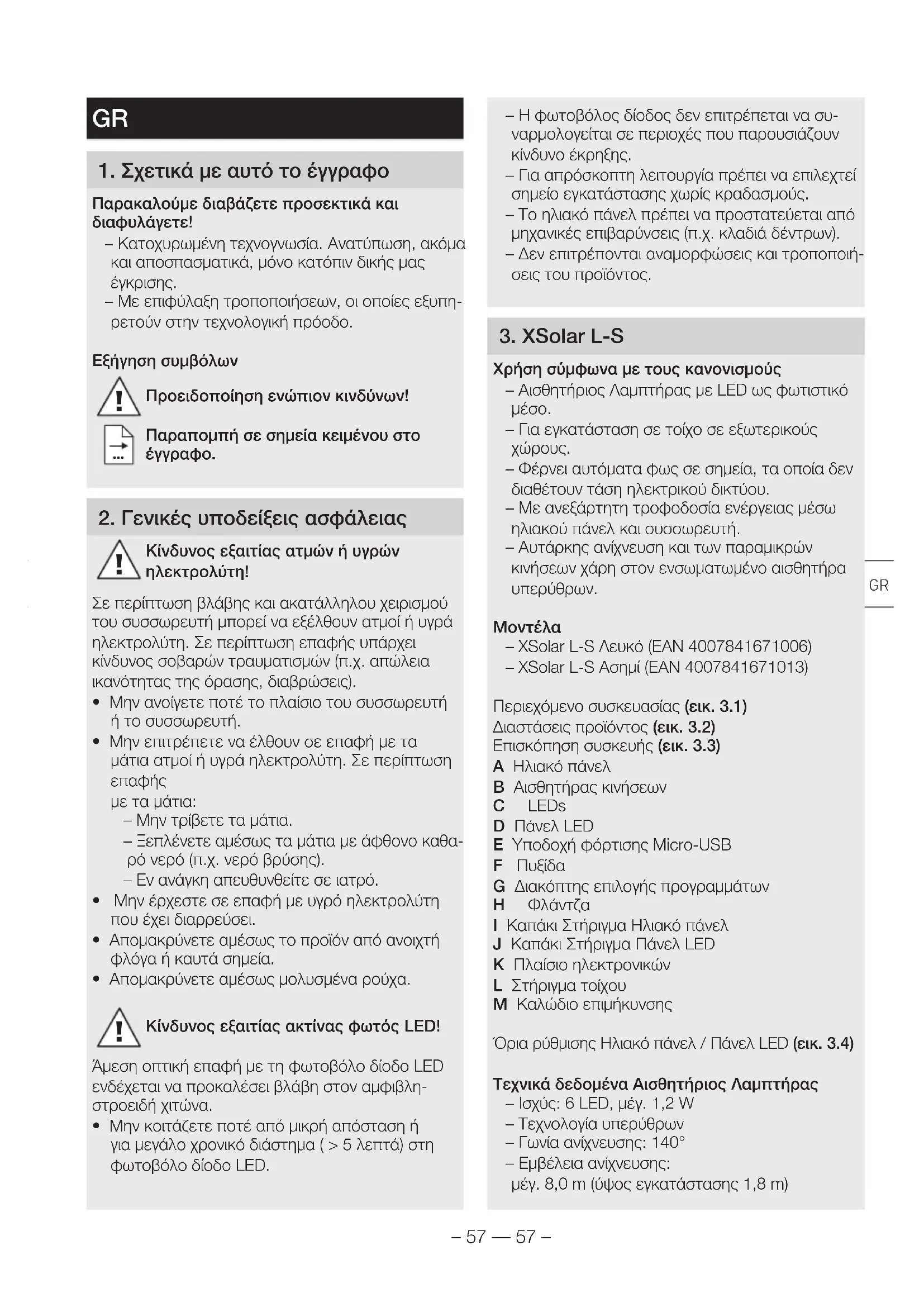

1. Σχετικά με αυτό το έγγραφο

Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε! – Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας

– Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπη- ρετούν στην τεχνολογική πρόοδο. Εξήγηση συμβόλων

Προειδοποίηση ενώπιον κινδύνων!

Παραπομπή σε σημεία κειμένου στο

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος εξαιτίας ατμών ή υγρών ηλεκτρολύτη! Σε περίπτωση βλάβης και ακατάλληλου χειρισμού του συσσωρευτή μπορεί να εξέλθουν ατμοί ή υγρά ηλεκτρολύτη. Σε περίπτωση επαφής υπάρχει κίνδυνος σοβαρών τραυματισμών (π.χ. απώλεια ικανότητας της όρασης, διαβρώσεις).

• Μην ανοίγετε ποτέ το πλαίσιο του συσσωρευτή ή το συσσωρευτή.

• Μην επιτρέπετε να έλθουν σε επαφή με τα μάτια ατμοί ή υγρά ηλεκτρολύτη. Σε περίπτωση

με τα μάτια: – Μην τρίβετε τα μάτια. – Ξεπλένετε αμέσως τα μάτια με άφθονο καθα- ρό νερό (π.χ. νερό βρύσης). – Εν ανάγκη απευθυνθείτε σε ιατρό.

• Μην έρχεστε σε επαφή με υγρό ηλεκτρολύτη που έχει διαρρεύσει.

• Απομακρύνετε αμέσως το προϊόν από ανοιχτή φλόγα ή καυτά σημεία.

• Απομακρύνετε αμέσως μολυσμένα ρούχα.

Κίνδυνος εξαιτίας ακτίνας φωτός LED! Άμεση οπτική επαφή με τη φωτοβόλο δίοδο LED ενδέχεται να προκαλέσει βλάβη στον αμφιβλη- στροειδή χιτώνα.

• Μην κοιτάζετε ποτέ από μικρή απόσταση ή για μεγάλο χρονικό διάστημα ( > 5 λεπτά) στη φωτοβόλο δίοδο LED. – Η φωτοβόλος δίοδος δεν επιτρέπεται να συ- ναρμολογείται σε περιοχές που παρουσιάζουν κίνδυνο έκρηξης. – Για απρόσκοπτη λειτουργία πρέπει να επιλεχτεί σημείο εγκατάστασης χωρίς κραδασμούς. – Το ηλιακό πάνελ πρέπει να προστατεύεται από μηχανικές επιβαρύνσεις (π.χ. κλαδιά δέντρων). – Δεν επιτρέπονται αναμορφώσεις και τροποποιή- σεις του προϊόντος.

Χρήση σύμφωνα με τους κανονισμούς – Αισθητήριος Λαμπτήρας με LED ως φωτιστικό

– Για εγκατάσταση σε τοίχο σε εξωτερικούς

– Φέρνει αυτόματα φως σε σημεία, τα οποία δεν διαθέτουν τάση ηλεκτρικού δικτύου. – Με ανεξάρτητη τροφοδοσία ενέργειας μέσω ηλιακού πάνελ και συσσωρευτή. – Αυτάρκης ανίχνευση και των παραμικρών κινήσεων χάρη στον ενσωματωμένο αισθητήρα

– XSolar L-S Λευκό (EAN4007841671006) – XSolar L-S Ασημί (EAN4007841671013) Περιεχόμενο συσκευασίας (εικ. 3.1) Διαστάσεις προϊόντος (εικ. 3.2) Επισκόπηση συσκευής (εικ. 3.3) A Ηλιακό πάνελ B Αισθητήρας κινήσεων C LEDs D Πάνελ LED E Υποδοχή φόρτισης Micro-USB F Πυξίδα G Διακόπτης επιλογής προγραμμάτων H Φλάντζα I Καπάκι Στήριγμα Ηλιακό πάνελ J Καπάκι Στήριγμα Πάνελ LED K Πλαίσιο ηλεκτρονικών L Στήριγμα τοίχου M Καλώδιο επιμήκυνσης Όρια ρύθμισης Ηλιακό πάνελ/Πάνελ LED (εικ. 3.4) Tεχνικά δεδομένα Αισθητήριος Λαμπτήρας – Ισχύς: 6 LED, μέγ. 1,2 W – Τεχνολογία υπερύθρων – Γωνία ανίχνευσης: 140° – Eμβέλεια ανίχνευσης: μέγ. 8,0 m (ύψος εγκατάστασης 1,8 m) GR– 58 –– 58 – – Φωτισμός επιφανειών: 30 m

– Ρύθμιση ευαισθησίας: 2 Lux – Ρύθμιση χρόνου: ρύθμιση με λογισμικό, 10 – 30

– Βασικό φως: 3 % – Φωτεινή ροή: μέγ. 150 λούμεν / 124 Lm/w – Θερμοκρασία χρώματος: 3.000 Kelvin – Γωνία περιστροφής Ηλιακό πάνελ: +180°/-150° – Γωνία κλίσης Ηλιακό πάνελ: 55° – Γωνία περιστροφής Πάνελ LED: +/- 60° – Γωνία κλίσης Πάνελ LED: 55° – Κλάση προστασίας: III – Είδος προστασίας: IP 44 – Όρια θερμοκρασίας: -20 °C έως +40 °C – Διαστάσεις (Π x Υ x Β): 189 x 298 x 186,5 mm Tεχνικά δεδομένα συσσωρευτή – Υψηλής ισχύος μπαταρία LiFePO Λιθίου-Σιδή- ρου-Φώσφορου. – Με δυνατότητα φόρτισης ανά πάσα στιγμή, χωρίς μείωση της διάρκειας ζωής. – Αυτόματη φόρτιση μέσω εξαιρετικά αποδοτικού ηλιακού πάνελ. – Με δυνατότητα αντικατάστασης από τον κατα- σκευαστή ή από εξειδικευμένο ηλεκτρολόγο. – Χωρητικότητα συσσωρευτή: 3.000 mAh – Μέγιστη διάρκεια φωτισμού με μία φόρτιση της μπαταρίας χωρίς επαναφόρτιση: 60 ημέρες με 20 συνδέσεις ανά νύχτα. – Υποδοχή Micro-USB: 5 V, μέγ. 1A εφικτό και στα τρία προγράμματα. Ο χρόνος φόρτισης εξαρτάται από το σημείο εγκα- τάστασης (άμεσο ηλιακό φως). Το χειμώνα ή σε βροχερές ημέρες ο χρόνος φόρτισης υπολογίζεται ότι είναι πολύ μακρύτερος.

– Ανταλλακτικό καλώδιο επιμήκυνσης XSolar 6M EAN/UPC-Code 4007841006518

• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.

• Σε περίπτωση βλαβών στο ηλιακό πάνελ ή στο πάνελ LED δεν επιτρέπεται η λειτουργία της

Σε περίπτωση δυσμενών συνθηκών λειτουργίας (π.χ. τοποθέτηση σε ίσκιο ή πίσω από γυαλί, εσφαλμένη ευθυγράμμιση του ηλιακού πάνελ) η λειτουργική ασφάλεια του προϊόντος είναι περιο-

• Επιλέγετε κατάλληλο σημείο με πολύ άμεσο ηλιακό φως για το ηλιακό πάνελ (προσανατολισμός προς

• Αποφεύγετε σκίαση από στέγες ή δέντρα.

• Τηρείτε την εμβέλεια ανίχνευσης κινήσεων (εικ. 4.1).

• Αφαιρείτε το στήριγμα τοίχου (εικ. 4.2).

• Ανοίγετε τρύπες και τοποθετείτε ούπατ (εικ. 4.3).

• Βιδώνετε στήριγμα τοίχου (εικ. 4.3).

• Κάνετε ρυθμίσεις (εικ. 4.4). % „6. Χειρισμός“

• Βιδώνετε Αισθητήριο Λαμπτήρα στο στήριγμα τοίχου (εικ. 4.5).

• Ευθυγραμμίζετε πάνελ LED με αισθητήρα κινή- σεων (εικ. 3.4).

• Ευθυγραμμίζετε ηλιακό πάνελ έτσι ώστε ισχύς και διάρκεια ηλιακής ακτινοβολίας να είναι όσο το δυνατό μεγάλες (εικ. 3.4).

• Προσέχετε την πυξίδα (προσανατολισμός προς Νότο) (εικ. 3.4).

Ξεχωριστή εγκατάσταση πάνελ LED και ηλιακού

Προς βελτιστοποίηση των συνθηκών λειτουργίας υπάρχει η δυνατότητα ξεχωριστής εγκατάστασης του ηλιακού πάνελ και του πάνελ LED (εικ. 5.1). – Πάνελ LED: όπου είναι απαραίτητο το φως. – Ηλιακό πάνελ: όπου σημειώνεται πολύ άμεσο ηλιακό φως. Κίνδυνος υλικών βλαβών Τράβηγμα στο καλώδιο μπορεί να καταστρέψει το

• Κάνετε εγκατάσταση καλωδίου έτσι ώστε να είναι απρόσιτο σε παιδιά.

• Αφαιρείτε στήριγμα τοίχου (εικ. 5.2).

• Χωρίζετε το ηλιακό πάνελ από το πάνελ LED (εικ. 5.3).

• Ανοίγετε τρύπες και τοποθετείτε ούπατ (εικ. 5.4).

• Τοποθετείτε καλώδιο επιμήκυνσης πίσω από το στήριγμα τοίχου (εικ. 5.4).

• Βιδώνετε στήριγμα τοίχου (εικ. 5.4).

• Συνδέετε καλώδιο επιμήκυνσης με ηλιακό πάνελ (εικ. 5.5).

• Συναρμολογείτε καπάκι στήριγμα ηλιακού πάνελ στο ηλιακό πάνελ (εικ. 5.5).

• Βιδώνετε ηλιακό πάνελ στο στήριγμα τοίχου (εικ. 5.6).

• Τραβάτε καλώδιο επιμήκυνσης προς τα κάτω (εικ. 5.6).– 59 –– 59 – Διαρκής φωτισμός κατά τις πρωινές και βραδι- νές ώρες με μειωμένο βασικό φως. Χρονυστέρηση και φωτεινότητα – Κατά την πρώτη χρήση καθορίζεται η χρονυστέ-

– Στο πρόγραμμα 2 το βασικό φως την πρώτη νύχτα είναι σβηστό το πρωί. – Χρονυστέρηση και φωτεινότητα προσαρμόζο- νται αυτόματα στις συνθήκες περιβάλλοντος, π.χ. η διάρκεια μεταφωτισμού το καλοκαίρι μπορεί να είναι μακρύτερη από το χειμώνα. – Το βασικό φως καθιστά εφικτό το νυχτερινό φωτισμό με ισχύ φωτός περ. 3%. Μόνο εφόσον γίνει κίνηση εντός των ορίων ανίχνευσης το φως περνάει σε μέγιστη ισχύ φωτός. Κατόπιν ο λαμπτήρας περνάει πάλι σε βασικό φως (περ. 3%). – Η διάρκεια φωτισμού του βασικού φωτός είναι προσαρμοσμένη στις συνθήκες περιβάλλοντος. Όταν χρησιμοποιείται το βασικό φως μειώνεται το απόθεμα φωτός. Όταν δεν είναι απαραίτη- τος ο λαμπτήρας προτείνεται το σβήσιμό του (P1), ώστε να υπάρχουν περισσότερα αποθέμα- τα σε φάσεις μικρής ηλιοφάνειας. Χειροκίνητη φόρτιση συσσωρευτή Σε περίπτωση μικρής χωρητικότητας συσσωρευτή (π.χ. σε κακό καιρό) αναβοσβήνει η κόκκινη δίοδος LED στον αισθητήρα κινήσεων. Ο συσσωρευτής μπορεί να φορτιστεί με συνηθι- σμένο προσαρμογέα φόρτισης Micro-USB (δεν περιέχεται στο πακέτο παράδοσης). Μία φόρτιση συσσωρευτή μπορεί να δαρκέσει έως και 6 ώρες. Κίνδυνος υλικών βλαβών εξαιτίας εισερχόμενης

Η ανοιχτή υποδοχή φόρτισης Micro-USB (Ε) δεν προστατεύεται από ενδεχόμενη διείσδυση νερού.

• Φορτίζετε το συσσωρευτή μόνο σε στεγνούς

• Συνδέετε προσαρμογέα φόρτισης Micro-USB. – Κόκκινη δίοδος LED αναβοσβήνει: Διαδιακασία φόρτισης ενεργός. Εάν έχει αποφορτιστεί πολύ ο συσσωρευτής μπορεί το αναβόσβημα της διόδου LED να αρχίσει μετά από 10 λεπτά. – Κόκκινη δίοδος LED αναμμένη: Συσσωρευτής πλήρως φορτισμένος.

• Απομακρύνετε προσαρμογέα φόρτισης Micro- USB. – Κόκκινη δίοδος LED σβήνει.

• Ανοίγετε τρύπες και τοποθετείτε ούπατ (εικ. 5.7).

• Τοποθετείτε καλώδιο επιμήκυνσης πίσω από το στήριγμα τοίχου (εικ. 5.7).

• Βιδώνετε στήριγμα τοίχου (εικ. 5.7).

• Συνδέετε καλώδιο επιμήκυνσης με πάνελ LED (εικ. 5.8).

• Συναρμολογείτε καπάκι στήριγμα πάνελ LED στο πάνελ LED (εικ. 5.9).

• Κάνετε ρυθμίσεις (εικ. 5.10). % „6. Χειρισμός“

• Βιδώνετε πάνελ LED στο στήριγμα τοίχου (εικ. 5.11).

• Τραβάτε καλώδιο επιμήκυνσης προς τα κάτω (εικ. 5.11).

• Ευθυγραμμίζετε πάνελ LED με αισθητήρα κινή- σεων (εικ. 3.4).

• Ευθυγραμμίζετε ηλιακό πάνελ έτσι ώστε ισχύς και διάρκεια ηλιακής ακτινοβολίας να είναι όσο το δυνατό μεγάλες (εικ. 3.4).

• Προσέχετε την πυξίδα (προσανατολισμός προς Νότο) (εικ. 3.4).

Πριν από την πρώτη χρήση

• Ενεργοποιείτε το λαμπτήρα με ρύθμιση του διακόπτη επιλογής προγραμμάτων στο P2. Ο λαμπτήρας βρίσκεται για ένα λεπτό σε λειτουργία δοκιμής και κατόπιν περνάει στο πρόγραμμα P2. Λειτουργία δοκιμής Στη λειτουργία δοκιμής ο λαμπτήρας λειτουργεί σε λειτουργία ημέρας. Με ανίχνευση κίνησης ο λαμπτήρας ανάβει για χρονικό διάστημα 1 λεπτού ανεξάρτητα από τη ρύθμιση ευαισθησίας με χρονυστέρηση 10 δευτε- ρολέπτων. Μετά την παρέλευση αυτού του χρό- νου περνάει αυτόματα σε ενέργεια το επιλεγμένο πρόγραμμα.Στη λειτουργία δοκιμής είναι διαρκώς αναμμένη η κόκκινη δίοδος LED. Ρύθμιση επιθυμητής λειτουργίας μέσω διακό- πτη επιλογής προγραμμάτων – P0: Εκτός (ρύθμιση εργοστασίου). Οι καταναλωτές (πάνελ LED και αισθητήρας) είναι απενεργοποιημένοι. – P1: Λειτουργία αισθητήρα. Ο λαμπτήρας ανάβει μόνο μετά από παλμό του αισθητήρα κινήσεων. – P2: Λειτουργία αισθητήρα με βασικό φως. Ο λαμπτήρας ανάβει μετά από παλμό του αισθητήρα κινήσεων. GR– 60 –– 60 – Κίνδυνος υλικών βλαβών εξαιτίας μη χρήσης Όταν ο λαμπτήρας δεν είναι σε χρήση για μεγάλο διάστημα (π.χ. αποθήκευση), μπορεί να καταστρα- φεί ο συσσωρευτής εξαιτίας βαθειάς εκφόρτισης.

• Ρυθμίζετε διακόπτη επιλογής προγραμμάτων σε θέση P0.

• Πριν από τη μη χρήση φορτίζετε πλήρως το συσσωρευτή.

• Κατά τη διάρκεια μη χρήσης φορτίζετε τακτικά το συσσωρευτή.

Κόκκινη δίοδος LED στον αισθητήρα κινήσεων αναβοσβήνει – Χωρητικότητα συσσωρευτή πολύ μικρή.

• Φορτίζετε συσσωρευτή με προσαρμογέα φόρ- τισης Micro-USB (δεν περιέχεται στο πακέτο παράδοσης). Λαμπτήρας δεν ανάβει – Χωρητικότητα συσσωρευτή πολύ μικρή.

• Φορτίζετε συσσωρευτή με προσαρμογέα φόρ- τισης Micro-USB (δεν περιέχεται στο πακέτο παράδοσης). – Διακόπηκε κύκλωμα ή βραχυκύκλωμα.

• Ελέγχετε συνδέσεις. – Διακόπτης επιλογής προγραμμάτων είναι σε θέση P0.

• Ρυθμίζετε διακόπτη επιλογής προγραμμάτων σε θέση P1 ή P2. – Ανακριβής ρύθμιση περιοχής κάλυψης.

• Ελέγχετε περιοχή κάλυψης. Λαμπτήρας δεν σβήνει – Συνεχείς κινήσεις στην περιοχή κάλυψης.

• Ελέγχετε περιοχή κάλυψης. Λαμπτήρας ενεργοποιείται ανεπιθύμητα. – Ανεξέλεγκτη κίνηση στην περιοχή κάλυψης: – Ο άνεμος φυσάει δέντρα και θάμνους. – Ανίχνευση οχημάτων στο δρόμο. – Ξαφνικές μεταβολές θερμοκρασίας λόγω και- ρικών συνθηκών (αέρας, βροχή, χιόνι) ή αέρας από ανεμιστήρες ή ανοιχτά παράθυρα.

• Ελέγχετε περιοχή κάλυψης. – Λαμπτήρας περιστρέφεται (κινείται) εξαιτίας ανεμοριππών ή ισχυρής βροχόπτωσης.

• Κάνετε εγκατάσταση λαμπτήρα σε σταθερή

Συσσωρευτής δεν φορτίζει – Ηλιακό πάνελ λερωμένο.

• Καθαρίζετε ηλιακό πάνελ με απαλό πανί και ήπιο απορρυπαντικό. – Σημείο τοποθέτησης ηλιακού πάνελ όχι ιδανικό.

• Ελέγχετε σημείο τοποθέτησης (όσο το δυνατό περισσότερο άμεσο ηλιακό φως). – Μετά από πολυετή χρήση μπορεί να έχει αχρη- στευτεί η ικανότητα φόρτισης συσσωρευτή.

• Αναθέτετε αντικατάσταση συσσωρευτή (ανταλλακτικός συσσωρευτής, 3,3 V 2,5 AH, EAN 007841006488).

• Σας παρακαλούμε να αποστείλετε το προϊόν καλά συσκευασμένο στην πλησιέστερη υπη- ρεσία σέρβις. Η αντικατάσταση επιτρέπεται μόνο από τον κατασκευαστή ή από εξειδικευ- μένο ηλεκτρολόγο.

8. Καθαρισμός και συντήρηση

Το προϊόν δεν χρειάζεται συντήρηση. Τακτικοί έλεγχοι σχετικά με βλάβες μπορεί να αυξήσουν τη διάρκεια ζωής του προϊόντος. Απομάκρυνση ρίπων μπορεί να παρατείνει τη λειτουργία του προϊόντος. Κίνδυνος υλικών βλαβών Η χρήση εσφαλμένου απορρυπαντικού μπορεί να βλάψει το λαμπτήρα.

• Ελέγχετε συμβατότητα απορρυπαντικού με την

• Καθαρίζετε λαμπτήρα με απαλό πανί και ήπιο απορρυπαντικό. Σε περίπτωση ρίπων ή ιζημάτων στο ηλιακό πάνελ οφειλόμενων σε καιρικές συνθήκες:

• Καθαρίζετε ηλιακό πάνελ με απαλό πανί και ήπιο απορρυπαντικό.

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευα- σίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται. Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα! Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.– 61 –– 61 – Μην απορρίπτετε άχρηστες συσκευές, συσσωρευτές/μπαταρίες στα οικιακά απορρίμματα, στη φωτιά ούτε στο νερό. Οι συσσωρευτές/μπαταρίες θα πρέπει να συλλέγονται, να ανακυκλώνονται ή να αποσύρονται με τρόπο φιλικό προς το περιβάλλον.Μόνο για χώρες ΕΕ:Σύμφωνα με την Οδηγία RL 2006/66/EΚ πρέπει ελαττωματικές ή άχρηστες μπαταρίες/συσσω-ρευτές να ανακυκλώνονται. Οι άχρηστες πλέον μπαταρίες/συσσωρευτές μπορούν να επιστρέφο-νται στο κατάστημα αγοράς ή σε σημείο συλλογής βλαβερών υλών.

10. Εγγύηση κατασκευαστή

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις. Σέρβις επισκευής: Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής. ΚΑΤΑΣΚΕΥΑΣΤΗ
