XSolar LS - Lampa STEINEL - Gratis bruksanvisning och manual

Produkttyp	Solarlampa med rörelsedetektor
Märke	Steinel
Modell	XSolar LS
Mått (b x H x D)	189 x 298 x 186,5 mm
Vikt	Cirka 1,2 kg
Strömförsörjning	Solpanel + uppladdningsbart LiFePO4-batteri 3 000 mAh
LED-effekt	6 LED, max. 1,2 W
Ljusflöde	max. 150 lumen
Ljuseffektivitet	124 lm/W
Färgtemperatur	3 000 K (varmvit)
Detekteringsvinkel	140°
Detektorns räckvidd	max. 8,0 m (vid installationshöjd 1,8 m)
Ytbelysning	30 m²
Tändningsnivå	2 lux
Timer	10 till 30 sekunder (adaptiv programvara)
Markeringsljus	3% av maximal effekt
Orientering (solpanel)	+180°/-150° horisontellt, 55° lutning
Orientering (LED-panel)	+/-60° horisontellt, 55° lutning
Skyddsklass	IP44
Elkapslingsklass	III (mycket låg spänning)
Temperaturområde	-20 °C till +40 °C
Batterikapacitet	3 000 mAh (LiFePO4)
Maximal drifttid (utan laddning)	60 dagar vid 20 cykler per natt
Manuell laddning	Micro-USB 5V, max. 1A
Montering	Utomhusväggmontering, möjlighet till separat panelmontering
Tillverkarens garanti	3 år (exklusive slitagedelar)

Vanliga frågor - XSolar LS STEINEL

Hur installerar jag Steinel XSolar LS-lampan?

Välj en solig plats (söderläge). Fäst väggfästet, skruva fast lampan, rikta sedan solpanelen och LED-panelen enligt rekommenderade vinklar. För separat montering, använd den medföljande förlängningskabeln.

Vilka driftlägen finns tillgängliga?

Väljaren har tre program: P0 (avstängt), P1 (endast detektor) och P2 (detektor + markeringsljus på 3%). Testläget varar i 1 minut efter att du ställt in P2.

Hur laddar jag batteriet manuellt?

Använd en micro-USB-adapter (5V, max 1A, medföljer ej) på en torr plats. Den röda LED:en blinkar under laddning och lyser konstant när batteriet är 100%. Laddningstiden kan vara upp till 6 timmar.

Vad gör jag om lampan inte tänds?

Kontrollera först batterikapaciteten (röd blinkande LED). Ladda via micro-USB. Kontrollera även omkopplaren (ska stå på P1 eller P2), detekteringszonen och anslutningarna.

Lampan lyser konstant, vad gör jag?

Det kan bero på kontinuerlig rörelse i detekteringszonen (träd, djur) eller instabil installation. Minska detekteringszonen eller kontrollera störningskällorna.

Hur rengör jag solpanelen?

Rengör den med en mjuk trasa och ett milt rengöringsmedel. Undvik slipande medel. En ren panel optimerar laddningen.

Kan batteriet bytas ut?

Ja, LiFePO4-batteriet kan endast bytas av tillverkaren eller en behörig elektriker. Använd ersättningsmodellen XSolar (3,3V 2,5Ah).

Vad är batteriets livslängd?

LiFePO4-batteriet kan laddas när som helst utan kapacitetsförlust. Dess livslängd beror på cyklerna; vid normal användning varar det i flera år.

Kan jag använda lampan inomhus?

Nej, denna lampa är endast avsedd för utomhusväggmontering. IP44-skydd skyddar mot väder, men den är inte lämplig för inomhusbruk.

Hur utnyttjar jag garantin?

Skicka hela produkten med originalköpbevis till din återförsäljare eller till Steinel France SAS. Garantin är 3 år (5 år för XLED home-serien) och täcker material- eller tillverkningsfel.

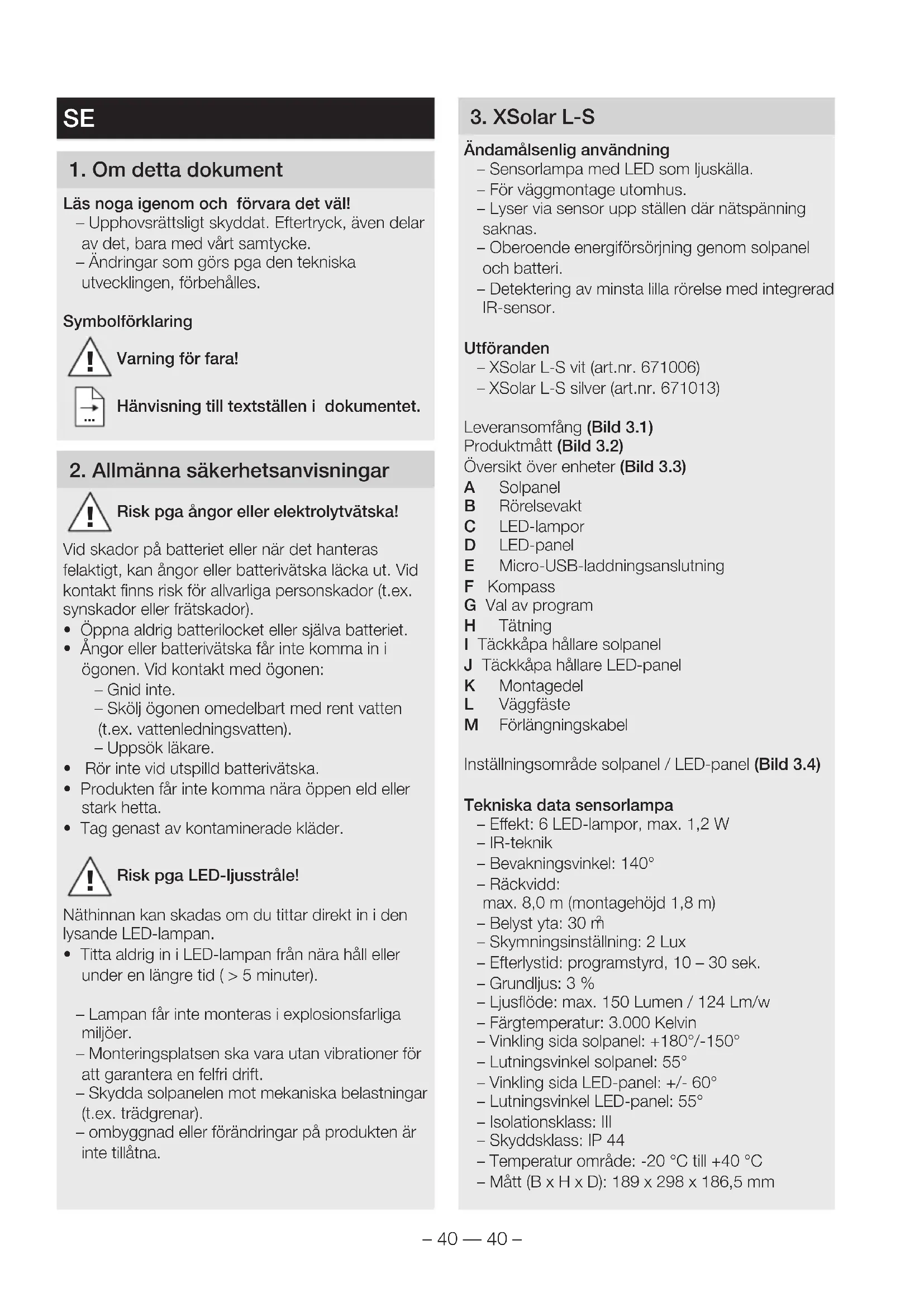

BRUKSANVISNING XSolar LS STEINEL

SE....40 Följ den skriftliga montageinstruktionen.

Läs noga igenom och förvara det väl!

– Upphovsrättsligt skyddat. Eftertryck, även delar av det, bara med vårt samtycke.
– Ändringar som görs pga den tekniska utvecklingen, förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Risk pga ångor eller elektrolytvätska!

Vid skador på batteriet eller när det hanteras felaktigt, kan ångor eller batterivätska läcka ut. Vid kontakt finns risk för allvarliga personskador (t.ex. synskador eller frätskador).

• Öppna aldrig batterilocket eller själva batteriet.

• Ångor eller batterivätska får inte komma in i ögonen. Vid kontakt med ögonen:

• Gnid inte.
  – Skölj ögonen omedelbart med rent vatten (t.ex. vattenledningsvatten).
  – Uppsök läkare.

• Rör inte vid utspilld batterivätska.

- Produkten får inte komma nära öppen eld eller stark hetta.

- Tag genast av kontaminerade kläder.

Risk pga LED-Ijusstråle!

Näthinnan kan skadas om du tittar direkt in i den lysande LED-lampan.

- Titta aldrig in i LED-lampan från nära håll eller under en längre tid (> 5 minuter).

– Lampan får inte monteras i explosionsfarliga miljöer.

- Monteringsplatsen ska vara utan vibrationer för att garantera en felfri drift.

- Skydda solpanelen mot mekaniska belastningar (t.ex. trädgrenar).

- ombyggnad eller förändringar på produkten är inte tillåtna.

3. XSolar L-S

Ändamålsenlig användning

– Sensorlampa med LED som ljuskälla.
– För väggmontage utomhus.
- Lyser via sensor upp ställen där nätspänning saknas.
– Oberoende energiförsörjning genom solpanel och batteri.
– Detektering av minsta lilla rörelse med integrerad IR-sensor.

Utföranden

• XSolar L-S vit (art.nr. 671006)
  – XSolar L-S silver (art.nr. 671013)

Leveransomfång (Bild 3.1)

Produktmått (Bild 3.2)

Översikt över enheter (Bild 3.3)

A Solpanel
B Rörelsevakt
C LED-lampor
D LED-panel
E Micro-USB-laddningsanslutning
F Kompass
G Val av program
H Tätning
I Täckkåpa hållare solpanel
J Täckkåpa hållare LED-panel
K Montagedel
L Väggfäste
M Förlängningskabel

Inställningsområde solpanel / LED-panel (Bild 3.4)

Tekniska data sensorlampa

- Effekt: 6 LED-lampor, max. 1,2 W

- IR-teknik

- Bevakningsvinkel: 140°

– Räckvidd: max. 8,0 m (montagehöjd 1,8 m)

- Belyst yta: 30 m ^2

- Skymningsinställning: 2 Lux

– Ljusflöde: max. 150 Lumen / 124 Lm/w

– Färgtemperatur: 3.000 Kelvin

- Vinkling sida solpanel: +180°/-150°

- Lutningsvinkel solpanel: 55°

- Vinkling sida LED-panel: +/- 60°

- Lutningsvinkel LED-panel: 55°

– Isolationsklass: III

- Skyddsklass: IP 44

- Temperatur område: -20 °C till +40 °C

- Mått (B x H x D): 189 x 298 x 186,5 mm

Tekniska data batteri

–LiFePO Lithium-Ferrum-Phosphor-batteri med hög effekt.

- Kan alltid laddas utan att livs längden förkortas.

—Automatisk laddning via högeffektiv solpanel.

- Kan bytas ut av tillverkaren eller kvalificerad elfackman.

– Batterikapacitet: 3.000 mAh

-Maximal belysningstid med en batteriladdning utan laddning: 60 dagar vid 20 tändningar per natt.

- Micro USB-laddare: 5 V, max 1 A är möjlig med alla 3 programmen.

Laddningstiden är beroende av montageplatsen (direkt solljus). På vintern eller under mörka dagar är laddningstiden väsentligt längre.

Tillbehör

• Kontrollera samtliga delar med avseende på skador.
• Solpanelen eller LED-panelen får inte tas i drift om skador konstateras.

Vid ogynnsamma användningsvillkor (t.ex. montage i skugga eller bakom glas, felriktad solpanel) är produktens funktionssäkerhet begränsad.

- Välj ett lämpligt ställe med mycket direkt soljus för solpanelen (rikta den i sydlig riktning).

- Undvik skugga från tak eller träd.

- laktta rörelsedetekteringens räckvidd (Bild 4.1).

- Lossa väggfästet (Bild 4.2).

- Borra hål och sätt vid behov i plugg (Bild 4.3).

- Skruva fast väggfästet (Bild 4.3).

- Skruva sensorlampan på väggfästet (Bild 4.5).

- Justera LED-panelen med rörelsesensorn (Bild 3.4).

- Justera solpanelen så att solljusets styrka och strålningstid utnyttjas så optimalt som möjligt (Bild 3.4).

- Kontrollera kompassen (sydlig riktning) (Bild 3.4).

5. Tillval

Separat montering av LED- och solpanelen

För att optimera laddningsmöjligheterna, finns möjligheten att montera sol panelen och LED-panelen separat (Bild 5.1).

• LED-panel: på önskad plats.
• Solpanel: på ett ställe med mycket direkt solljus.

Risk för materiella skador

Dra inte i kabeln - det kan förstöra produkten.

• Montera kabeln så att den är oåtkomlig för barn.
  • Ta loss väggfästet (Bild 5.2).
• Skilj solpanelen från LED-panelen (Bild 5.3).
• Borra hål och sätt vid behov i plugg (Bild 5.4).
• Placera förlängningskabeln bakom väggfästet (Bild 5.4).
• Skruva fast väggfästet (Bild 5.4).
• Anslut förlängningskabeln till solpanelen (Bild 5.5).
• Montera täckkåpan till solpanelens hållare på solpanelen (Bild 5.5).
• Skruva solpanelen på väggfästet (Bild 5.6).
• Dra ner förlängningskabeln (Bild 5.6).
• Borra hål och sätt vid behov i plugg (Bild 5.7).
• Placera förlängningsskabeln bakom väggfästet (Bild 5.7).
• Skruva fast väggfästet (Bild 5.7).
• Anslut förlängningskabeln till LED-panelen (Bild 5.8).
• Montera täckskyddet till LED-panelens hållare på LED-panelen (Bild 5.9).
• Välj program (Bild 5.10). →„6. Funktion“
• Skruva LED-panelen på väggfästet (Bild 5.11).
• Dra ner förlängningskabeln (Bild 5.11).
• Justera LED-panelen med rörelsesensorn (Bild 3.4).
• Justera solpanelen så att solljusets styrka och strålningstid utnyttjas så optimalt som möjligt (Bild 3.4).
• laktta kompassen (sydlig riktning) (Bild 3.4).

6. Funktion

Före första användning

- Aktivera lampan genom att välja program P2. Lampan går i testläge i en minut och arbetar sedan med program P2.

Testläge

I testläge arbetar lampan i dagdrift.

När en rörelse detekteras lyser lampan i 1 minut, oberoende av skymningsinställningen, med en efterlystid på 10 sekunder. Efter denna tid är det valda programmet automatiskt aktivt igen.

I testläge lyser den röda LED-lampan permanent.

Inställning av önskat program

– P0: Från (fabriksinställning).

LED-panel och rörelsevakt är frånkopplade.

- P1: Sensordrift.

Lampan tänds efter en impuls från rörelsesensorn.

– P2: Sensordrift med grundljus.

Lampan tänds 100 % efter en impuls från rörelsevakten. Permanent ljus på morgonen och på kvällen med reducerat grundljus.

Efterlystid och ljusflöde

– Efterlystiden beräknas vid det första användandet.

- Program 2 - den första natten slocknar grundlju-set först på morgonen.

– Efterlystid och skymningsnivå anpassas automatiskt efter omgivningen, t.ex. kan efterlystiden vara längre på sommaren än på vintern.

– Grundljuset ger belysning på nätterna med ca 3 % ljuseffekt. Vid rörelsedetektering i bevakningsområdet tänds ljuset med maximal effekt.

– Därefter går lampan tillbaka till grundljus (ca 3 %). Grundljusets lystid följer årstiderna. När grundljusfunktionen används reduceras energireserven. Om det inte är nödvändigt, rekommenderar vi att man använda program (P1) för att få mer batterikapacitet under solfattiga perioder.

Manuell laddning av batteriet

Vid låg batterikapacitet (ex. vid dåligt väder) blinkar den röda LED-lampan i rörelsevakten.

Batteriet kan laddas med en vanlig micro-USB-laddningsadapter (ingår inte i leveransen).

En laddning av batteriet kan ta upp till 6 timmar.

Risk för materiella skador pga fukt

USB-anslutningen (E) utan monterad tätning är ej skyddad mot inträngande vatten.

- Ladda batteriet i torra utrymmen.

- Anslut micro-USB-laddningsadaptern.

– Den röda LED-lampan blinkar: laddning aktiv Vid ett kraftigt urladdat batteri kan det ta upp till 10 minuter tills LED-lampan börjar blinka.

- Den röda LED-lampan lyser: batteriet är fullladdat.

- Ta loss micro-USB-laddningsadaptern. - Den röda LED-lampan slocknar.

Risk för materiella skador när batteriet inte används

När lampan inte används en längre tid (ex. lagring), kan batteriet förstöras pga djupurladdning.

- Välj program P0.

- Ladda batteriet fullständigt innan du lägger undan det.

- Ladda batteriet regelbundet när det lagras.

7. Fel

Den röda LED-lampan i rörelsesensorn blinkar

– Batterikapacitet för låg.

- Ladda batteriet med micro-USB-laddningsadaptern (ingår inte i leveransen).

Lampan tänds inte

– Batterikapacitet för låg.

- Ladda batteriet med Micro-USB-laddningsadaptern (ingår inte i leveransen).

- Kabel avbruten eller kortslutning.

- Kontrollera anslutningarna.

– Programomkopplaren står på P0.

• Välj program P1 eller P2.

- Bevakningsområdet inte exakt inställt.

- Kontrollera bevakningsområdet.

Lampan släcks inte

- Ständig rörelse i bevakningsområdet.

- Kontrollera bevakningsområdet.

Lampan tänds oönskat

- Okontrollerad rörelse i bevakningsområdet:

– Rörelse från träd och buskar.

– Påverkan från bilar på gatan.

- Plötslig temperaturförändring genom vädrets inverkan (vind, regn, snö) eller fläktutlopp, öppna fönster.

- Kontrollera bevakningsområdet.

– Lampan svänger (rör sig) t.ex. genom vindbyar eller stark nederbörd.

- Montera lampan på ett fast underlag.

Batteriet laddas inte

– Solpanel nedsmutsad.

- Rengör solpanelen med en mjuk trasa och ett milt rengöringsmedel.

- Montageplatsen för solpanelen inte optimal.

- Kontrollera montageplatsen (så mycket direkt solljus som möjligt).

– Efter många års användning kan batteriets laddningsförmåga vara nedsatt.

- Byt ut batteriet (reservbatteri XLED SOL, 3,3 V 2,5 AH, best.nr 007841006488).

- Tag kontakt med Steinels representant. Batteriet får bara bytas ut av tillverkaren eller kvalificerad elfackman.

8. Rengöring och skötsel

Produkten är underhållsfri.

Regelbunden kontroll med avseende på skador kan förlänga produktens livslängd.

Om produkten hålls ren från smuts kan funktions-dugligheten förlängas.

Risk för materiella skador

Felaktiga rengöringsmedel kan orsaka skador på lampan.

- Kontrollera att rengöringsmedlet inte kan skada ytan.

- Rengör lampan med en mjuk trasa och ett milt rengöringsmedel.

Vid nedsmutsningar eller väderleksbetingade avlagringar på solpanelen:

- Rengör solpanelen med en mjuk trasa och ett milt rengöringsmedel.

9. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

Uttjänta och gamla batterier får inte slängas som hushållsavfall.

Dessa lämnas för återvinning. En uttjänt eller defekt produkt ska sorteras som elektronikskrot.

Endast för EU-länder

Enligt riktlinjerna RL 2006/66/EG måste defekta eller förbrukade batterier återvinnas. Dessa kan lämnas in på Elkretsens återvinningsstationer.

10. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som slutkund gärna en garanti enligt nedanstående villkor: Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden. Garantin gäller för samtliga STEI-NELprodukter som köps och används i Tyskland, uteslutande STEINEL Professionalprodukterna. Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande. Garantitiden för den STEINEL-produkt som du köpt är 3 år (för produkter från XLED home-serien 5 år) alltid från produktens inköpsdatum. Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantianspråken - inklusive särskilda skyddsbestämmelser för konsumenterna - och begränsar eller ersätter inte dessa.

Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.

Undantaget från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor.

Därutöver bortfaller garantin:

– vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produktdelar eller brister på STEINEL-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning,

– vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig användning eller om bruksanvisningen ignoreras,

- om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar,

- om underhåll och skötsel av produkten inte motsvarat bruksanvisningen,

- om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL,

- vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller och undantaget är överenskommelsen med Förenta Nationerna om avtal för den inter- nationella varuhandeln (CISG).

Göra gällande

Om du vill ta din garanti i anspråk, så skickar du den fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.

DK

- Kontrollér overvägningsområdet.

- Kontrollér overvägningsområdet.

- Dekningsvinkel: 140°

- P1: Sensordrift. Lampen tennes kun när den får en impuls fra bevegelsessensoren.

- P2: Sensordrift med grunnlys. Lampen tennes når den får en impuls fra beve- gelsessensoren.

• Permanente bevegelser i dekningsområdet.
• Kontroller dekningsområdet.
