NAUDOJIMO INSTRUKCIJA XSolar LS STEINEL

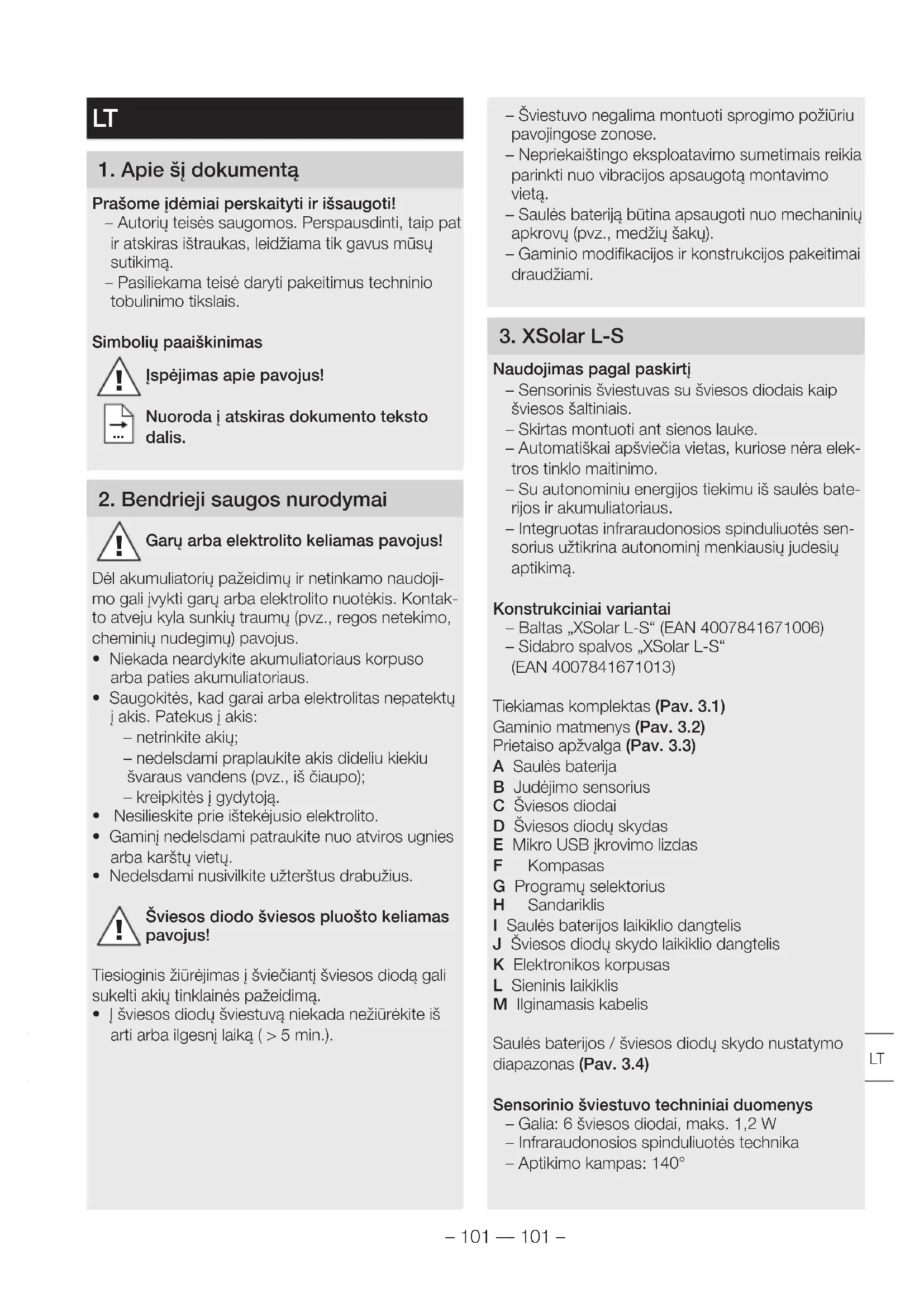

1. Apie šį dokumentą

Prašome įdėmiai perskaityti ir išsaugoti! – Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais. Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda į atskiras dokumento teksto dalis.

Garų arba elektrolito keliamas pavojus! Dėl akumuliatorių pažeidimų ir netinkamo naudoji- mo gali įvykti garų arba elektrolito nuotėkis. Kontak- to atveju kyla sunkių traumų (pvz., regos netekimo, cheminių nudegimų) pavojus.

• Niekada neardykite akumuliatoriaus korpuso arba paties akumuliatoriaus.

• Saugokitės, kad garai arba elektrolitas nepatektų į akis. Patekus į akis: – netrinkite akių; – nedelsdami praplaukite akis dideliu kiekiu švaraus vandens (pvz., iš čiaupo); – kreipkitės į gydytoją.

• Nesilieskite prie ištekėjusio elektrolito.

• Gaminį nedelsdami patraukite nuo atviros ugnies arba karštų vietų.

• Nedelsdami nusivilkite užterštus drabužius.

Šviesos diodo šviesos pluošto keliamas pavojus! Tiesioginis žiūrėjimas į šviečiantį šviesos diodą gali sukelti akių tinklainės pažeidimą.

• Į šviesos diodų šviestuvą niekada nežiūrėkite iš arti arba ilgesnį laiką ( > 5 min.). – Šviestuvo negalima montuoti sprogimo požiūriu pavojingose zonose. – Nepriekaištingo eksploatavimo sumetimais reikia parinkti nuo vibracijos apsaugotą montavimo vietą. – Saulės bateriją būtina apsaugoti nuo mechaninių apkrovų (pvz., medžių šakų). – Gaminio modifikacijos ir konstrukcijos pakeitimai draudžiami.

Naudojimas pagal paskirtį – Sensorinis šviestuvas su šviesos diodais kaip šviesos šaltiniais. – Skirtas montuoti ant sienos lauke. – Automatiškai apšviečia vietas, kuriose nėra elek- tros tinklo maitinimo. – Su autonominiu energijos tiekimu iš saulės bate- rijos ir akumuliatoriaus. – Integruotas infraraudonosios spinduliuotės sen- sorius užtikrina autonominį menkiausių judesių aptikimą. Konstrukciniai variantai – Baltas „XSolar L-S“ (EAN4007841671006) – Sidabro spalvos „XSolar L-S“ (EAN4007841671013) Tiekiamas komplektas (Pav. 3.1) Gaminio matmenys (Pav. 3.2) Prietaiso apžvalga (Pav. 3.3) A Saulės baterija B Judėjimo sensorius C Šviesos diodai D Šviesos diodų skydas E Mikro USB įkrovimo lizdas F Kompasas G Programų selektorius H Sandariklis I Saulės baterijos laikiklio dangtelis J Šviesos diodų skydo laikiklio dangtelis K Elektronikos korpusas L Sieninis laikiklis M Ilginamasis kabelis Saulės baterijos / šviesos diodų skydo nustatymo diapazonas (Pav. 3.4) Sensorinio šviestuvo techniniai duomenys – Galia: 6 šviesos diodai, maks. 1,2 W – Infraraudonosios spinduliuotės technika – Aptikimo kampas: 140° LT– 102 –– 102 – – Aptikimo nuotolis: maks. 8,0 m (montavimo aukštis – 1,8 m) – Paviršiaus apšvietimas: 30 m

– Prieblandos lygio nustatymas: 2 liuksai – Laiko nustatymas: valdomas programine įranga, 10 – 30 sek. – „Budintis“ režimas: 3% – Šviesos srautas: maks. 150 liumenai / 124 lm/W) – Spalvinė temperatūra: 3.000 kelvinų – Saulės baterijos posūkio kampas: +180°/-150° – Saulės baterijos polinkio kampas: 55° – Šviesos diodų skydo posūkio kampas: +/- 60° – Šviesos diodų skydo polinkio kampas: 55° – Apsaugos klasė: III – Apsaugos tipas: IP 44 – Temperatūros diapazonas: nuo -20 iki +40 °C – Matmenys (plotis x aukštis x gylis) 189 x 298 x 186,5 mm Akumuliatoriaus techniniai duomenys – Didelės galios LiFePO ličio-ferumo-fosforo aku- muliatorius. – Galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. – Automatinis įkrovimas per labai efektyvus saulės kolektorius. – Gali pakeisti gamintojas arba kvalifikuotas elek- trotechnikas. – Akumuliatoriaus talpa: 3.000 mAh – Maksimali apšvietimo trukmė vienu akumuliato- riaus įkrovimu be įkrovimo: 60 dienų, esant 20 perjungimų per naktį. – Mikro USB įkrovimo lizdas: 5 V, maks. 1A galima naudoti visose trijose programose. Įkrovimo laikas priklauso nuo montavimo vietos (tiesioginės saulės šviesos). Žiemą arba lietingomis dienomis tikėtinas kelis kartus ilgesnis įkrovimo laikas. Reikmenys – Atsarginis ilginamasis kabelis „XSolar 6M“ EAN / UPC kodas 4007841006518

• Visas dalis patikrinkite dėl pažeidimų.

• Aptikę saulės baterijos arba šviesos diodų skydo pažeidimų, gaminio nenaudokite. Esant nepalankioms naudojimo sąlygoms (pvz., kai gaminys yra sumontuotas šešėlyje arba už stiklo, netinkamai suderinta saulės baterija), gaminio veiki- mo patikimumas būna ribotas.

• Saulės baterijai parinkite rinkamą vietą, gerai apšviestą tiesioginės saulės šviesos (nukreiptą į pietus).

• Pasirūpinkite, kad ant gaminio nekristų stogelių arba medžių šešėliai.

• Atsižvelkite į judėjimo aptikimo nuotolį (Pav. 4.1).

• Nuimkite sieninį laikiklį (Pav. 4.2).

• Išgręžkite skyles ir įkiškite kaiščius (Pav. 4.3).

• Priveržkite sraigtais sieninį laikiklį (Pav. 4.3).

• Atlikite nustatymus (Pav. 4.4). % „6. Naudojimas“

• Sensorinį šviestuvą priveržkite sraigtais prie sieninio laikiklio (Pav. 4.5).

• Šviesos diodų skydą suderinkite su judėjimo sensoriumi (Pav. 3.4).

• Nustatykite tokią saulės baterijos padėtį, kad saulės spinduliuotės stiprumas ir trukmė būtų kuo didesni (Pav. 3.4).

• Vadovaukitės kompasu (nustatydami pietų kryptį) (Pav. 3.4)

Atskiras šviesos diodų skydo ir saulės baterijos montavimas Siekiant užtikrinti optimalias naudojimo sąlygas, yra galimybė saulės bateriją ir šviesos diodų skydą montuoti atskirai (Pav. 5.1). – Šviesos diodų skydas: ten, kur reikalinga šviesa. – Saulės baterija: ten, kur yra daug tiesioginės saulės šviesos. Materialinių nuostolių pavojus Dėl nutrūkusio kabelio gaminys gali sugesti.

• Kabelį nutieskite taip, kad jo negalėtų pasiekti vaikai.

• Nuimkite sieninį laikiklį (Pav. 5.2).

• Saulės bateriją atskirkite nuo šviesos diodų skydo (Pav. 5.3).

• Išgręžkite skyles ir įkiškite kaiščius (Pav. 5.4).

• Ilginamąjį kabelį nutieskite už sieninio laikiklio (Pav. 5.4).

• Priveržkite sraigtais sieninį laikiklį (Pav. 5.4).

• Ilginamąjį kabelį prijunkite prie saulės baterijos (Pav. 5.5).

• Sumontuokite saulės baterijos laikiklio dangtelį (Pav. 5.5).

• Saulės bateriją priveržkite sraigtais prie sieninio laikiklio (Pav. 5.6).

• Ilginamąjį kabelį patraukite žemyn (Pav. 5.6).

• Išgręžkite skyles ir įkiškite kaiščius (Pav. 5.7).

• Ilginamąjį kabelį nutieskite už sieninio laikiklio (Pav. 5.7).

• Priveržkite sraigtais sieninį laikiklį (Pav. 5.7).– 103 –– 103 – – 2 programoje pirmą naktį bazinis apšvietimas ryte būna išjungtas. – Pošvyčio laikas ir šviesumas automatiškai prideri- nami prie aplinkos sąlygų, pvz., pošvyčio trukmė vasarą gali būti ilgesnė nei žiemą. – Bazinis apšvietimas užtikrina apšvietimą nakties metu naudojant maždaug 3% šviestuvo galios. Esant judėjimui aptikimo zonoje, šviestuvas per- jungiamas į maksimalios šviestuvo galios režimą. Po to šviestuvas vėl persijungs į „budintį“ režimą (maždaug 3%). – Bazinio apšvietimo trukmė yra priderinta prie aplinkos sąlygų. Naudojant bazinį apšvietimą, su- mažėja šviesos rezervas. Jei bazinis apšvietimas nereikalingas, rekomenduojama jį išjungti (P1), kad būtų užtikrintas didesnis rezervas laikotar- piams, kai yra mažai saulės šviesos. Rankinis akumuliatoriaus įkrovimas Esant per mažai akumuliatoriaus galiai (pvz., prastų orų atveju), mirksi raudonas šviesos diodas judėji- mo sensoriuje. Akumuliatorių galima įkrauti naudojant įprastinį mikro USB įkrovimo adapterį (jis neįtrauktas į tiekiamos įrangos komplektą). Akumuliatoriaus įkrovos trukmė gali užtrukti iki 6 valandų. Materialinių nuostolių pavojus dėl prasiskverbu- sios drėgmės Atviras mikro USB įkrovimo lizdas (E) nėra apsau- gotas nuo vandens, kuris gali patekti į vidų.

• Akumuliatorių įkraukite tik sausose patalpose.

• Prijunkite mikro USB įkrovimo adapterį. – Raudonas šviesos diodas mirksi: vyksta įkrovimas. – Jei akumuliatorius labai išsikrovęs, gali praeiti iki 10 minučių, kol šis šviesos diodas pradės mirksėti. – Raudonas šviesos diodas šviečia nepertrau- kiamai: akumuliatorius visiškai įkrautas.

• Atjunkite mikro USB įkrovimo adapterį. – Raudonas šviesos diodas užgęsta. Materialinių nuostolių pavojus nenaudojimo atveju Nenaudojant šviestuvo ilgesnį laiką (pvz., saugojimo metu), dėl giliojo išsikrovimo akumuliatorius gali sugesti.

• Programų selektorių perjunkite į padėtį P0.

• Prieš prasidedant nenaudojimo laikotarpiui akumuliatorių visiškai įkraukite.

• Nenaudojimo laikotarpiu akumuliatorių reguliariai įkraukite.

• Ilginamąjį kabelį prijunkite prie šviesos diodų skydo (Pav. 5.8).

• Sumontuokite šviesos diodų skydo laikiklio dangtelį (Pav. 5.9).

• Atlikite nustatymus (Pav. 5.10). % „6. Naudojimas“

• Šviesos diodų skydą priveržkite sraigtais prie sieninio laikiklio (Pav. 5.11).

• Ilginamąjį kabelį patraukite žemyn (Pav. 5.11).

• Šviesos diodų skydą suderinkite su judėjimo sensoriumi (Pav. 3.4).

• Nustatykite tokią saulės baterijos padėtį, kad saulės spinduliuotės stiprumas ir trukmė būtų kuo didesni (Pav. 3.4).

• Vadovaukitės kompasu (nustatydami pietų kryptį) (Pav. 3.4).

Prieš naudodami pirmą kartą

• Įjunkite šviestuvą, programų selektorių nustatydami į padėtį P2. Šviestuvas vieną minutę veikia bandomuoju režimu, paskui – pagal P2 programą. Bandomasis režimas Kai įsijungia bandomasis režimas, šviestuvas veikia dienos režimu. Judėjimo aptikimo atveju šviestuvas įsijungia 1 minutei, nepriklausomai nuo prieblandos laikotar- pio nustatymo, su 10 sekundžių delsa. Pasibaigus šiam laikotarpiui, automatiškai įsijungia pasirinktoji programa. Kai įjungtas bandomasis režimas, raudonas šviesos diodas dega nepertraukiamai. Norimo režimo nustatymas programų selektoriumi – P0: išjungta (gamyklos nustatymas). Vartotojai (šviesos diodų skydas ir sensorius) yra išjungti. – P1: sensoriaus režimas. Šviestuvas įsijungia tik gavęs impulsą iš judėjimo sensoriaus. – P2: sensoriaus režimas su baziniu apšvietimu. Šviestuvas įsijungia gavęs impulsą iš judėjimo sensoriaus. Nepertraukiamas apšvietimas ryte ir vakare su sumažintu baziniu apšvietimu. Pošvyčio laikas ir šviesumas – Pirmo naudojimo metu apskaičiuojamas pošvyčio laikas. LT– 104 –– 104 –

Raudonas šviesos diodas judėjimo sensoriuje mirksi – Per maža akumuliatoriaus galia.

• Akumuliatorių įkraukite naudodami mikro USB įkrovimo adapterį (jis neįtrauktas į tiekiamos įrangos komplektą). Šviestuvas neįsijungia – Per maža akumuliatoriaus galia.

• Akumuliatorių įkraukite naudodami mikro USB įkrovimo adapterį (jis neįtrauktas į tiekiamos įrangos komplektą). – Nutrūkęs laidas arba trumpasis jungimas.

• Patikrinkite jungtis. – Programų selektorius perjungtas į padėtį P0.

• Programų selektorių perjunkite į padėtį P1 arba P2. – Aptikimo zona nustatyta netiksliai.

• Patikrinkite aptikimo zoną. Šviestuvas neišsijungia – Nuolatinis judėjimas aptikimo zonoje.

• Patikrinkite aptikimo zoną. Šviestuvas įsijungia tada, kada nereikia – Nekontroliuojamas judėjimas aptikimo zonoje: – vėjas siūbuoja medžius ir krūmus; – aptinkami gatve važiuojantys automobiliai; – staigus temperatūros pokytis dėl orų sąlygų (vėjo, lietaus, sniego) arba oro srauto iš ventiliatorių, atvirų langų.

• Patikrinkite aptikimo zoną. – Šviestuvas siūbuoja (juda), pvz., dėl vėjo gūsių arba gausių kritulių.

• Šviestuvą sumontuokite ant tvirto pagrindo. Akumuliatorius neįsikrauna – Nešvari saulės baterija.

• Saulės bateriją nuvalykite minkšta pašluoste ir silpnu valikliu. – Neoptimali saulės baterijos įrengimo vieta.

• Patikrinkite įrengimo vietą (turi būti kuo daugiau tiesioginės saulės šviesos). – Po daugelio metų naudojimo gali būti išnaudotas akumuliatoriaus įkraunamumas.

• Pakeiskite akumuliatorių (atsarginis akumuliatorius „XSolar“, 3,3 V, 2,5 Ah, EAN 007841006488).

• Prašom tinkamai supakuotą produktą atsiųsti į artimiausią servisą. Akumuliatorių gali pakeisti tik gamintojas arba kvalifikuotas elektrotech- nikas.

8. Valymas ir priežiūra

Gaminiui techninė priežiūra nereikalinga. Gaminio eksploatavimo laiką gali pailginti reguliarus tikrinimas dėl pažeidimų. Gaminio veikimo trukmę gali pailginti nešvarumų šalinimas. Materialinių nuostolių pavojus Naudojant netinkamą valymo priemonę, šviestuvas gali būti sugadintas.

• Patikrinkite valymo priemonės suderinamumą su paviršiumi.

• Šviestuvą valykite minkšta pašluoste ir silpnu valikliu. Jei ant saulės baterijos yra nešvarumų arba kritulių nuosėdų:

• Saulės bateriją nuvalykite minkšta pašluoste ir silpnu valikliu.

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu. Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis! Tik ES šalims: Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdir- bami aplinkai nekenksmingu būdu. Senų prietaisų, akumuliatorių ir baterijų nemeskite į buitinių atliekų konteinerius, ugnį arba vandenį. Akumuliatorius ir baterijas reikia surinkti, perdirbti arba pašalinti aplinkai nekenksmingu būdu. Tik ES šalims: Pagal Direktyvą 2006/66/EB, sugedusius arba ne- tinkamus naudoti akumuliatorius ir baterijas būtina perdirbti. Nebetinkamus naudoti akumuliatorius / baterijas galima grąžinti pardavėjui arba priduoti į kenksmingų atliekų surinkimo vietą.– 105 –– 105 –

10. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantiją. Garan-tinis laikotarpis – 36mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudoji-mo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, ka-sos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą. Remontas: pasibaigus garantinio aptarnavi-mo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre. GAMINTOJO
