XSolar LS - Lampa STEINEL - Bezmaksas lietošanas instrukcija

Produkta veids	Saules laterna ar kustības sensoru
Zīmols	Steinel
Modelis	XSolar LS
Izmēri (P x A x D)	189 x 298 x 186,5 mm
Svars	Aptuveni 1,2 kg
Barošana	Saules panelis + uzlādējama LiFePO4 baterija 3000 mAh
LED jauda	6 LED, maks. 1,2 W
Gaismas plūsma	maks. 150 lūmeni
Gaismas efektivitāte	124 lm/W
Krāsu temperatūra	3000 K (silta balta)
Detekcijas leņķis	140°
Detektora darbības rādiuss	maks. 8,0 m (uzstādīšanas augstums 1,8 m)
Virsmas apgaismojums	30 m²
Iedarbināšanas līmenis	2 luksi
Taimeris	10 līdz 30 sekundes (adaptīvā programmatūra)
Marķējuma gaisma	3% no maksimālās jaudas
Orientācijas leņķis (saules panelis)	+180°/-150° horizontāli, 55° slīpums
Orientācijas leņķis (LED panelis)	+/-60° horizontāli, 55° slīpums
Aizsardzības indekss	IP44
Elektriskā klase	III (ļoti zems spriegums)
Temperatūras diapazons	-20 °C līdz +40 °C
Baterijas ietilpība	3000 mAh (LiFePO4)
Maksimālais darbības laiks (bez uzlādes)	60 dienas pie 20 cikliem naktī
Manuāla uzlāde	Micro-USB 5V, maks. 1A
Uzstādīšana	Ārējā siena, iespēja atsevišķi uzstādīt paneļus
Ražotāja garantija	3 gadi (izņemot nolietojamās daļas)

Bieži uzdotie jautājumi - XSolar LS STEINEL

Kā uzstādīt Steinel XSolar LS lampu?

Izvēlieties saulainu vietu (dienvidu virziens). Piestipriniet sienas stiprinājumu, pieskrūvējiet lampu, pēc tam orientējiet saules paneli un LED paneli atbilstoši ieteicamajiem leņķiem. Atsevišķai uzstādīšanai izmantojiet komplektācijā iekļauto pagarinātāju.

Kādi darbības režīmi ir pieejami?

Atlases slēdzis piedāvā trīs programmas: P0 (izslēgts), P1 (tikai detektors) un P2 (detektors + marķējuma gaisma 3%). Testa režīms ilgst 1 minūti pēc pārslēgšanas uz P2.

Kā manuāli uzlādēt bateriju?

Izmantojiet micro-USB adapteri (5V, maks. 1A, nav iekļauts komplektācijā) sausā vietā. Uzlādes laikā sarkanā LED mirgo, un tā paliek ieslēgta, kad baterija ir 100% uzlādēta. Uzlādes laiks var sasniegt 6 stundas.

Ko darīt, ja lampa neieslēdzas?

Vispirms pārbaudiet baterijas ietilpību (mirgojoša sarkana LED). Uzlādējiet caur micro-USB. Pārbaudiet arī slēdzi (jābūt uz P1 vai P2), detekcijas zonu un savienojumus.

Lampa paliek pastāvīgi ieslēgta, ko darīt?

Tas var būt saistīts ar nepārtrauktu kustību detekcijas zonā (koki, dzīvnieki) vai nestabilu uzstādīšanu. Samaziniet detekcijas zonu vai pārbaudiet traucējumu avotus.

Kā tīrīt saules paneli?

Tīriet to ar mīkstu drānu un maigu mazgāšanas līdzekli. Izvairieties no abrazīviem produktiem. Tīrs panelis optimizē uzlādi.

Vai bateriju var nomainīt?

Jā, LiFePO4 bateriju var nomainīt tikai ražotājs vai kvalificēts elektriķis. Izmantojiet nomaiņas modeli XSolar (3,3V 2,5Ah).

Kāds ir baterijas kalpošanas laiks?

LiFePO4 bateriju var uzlādēt jebkurā laikā bez jaudas zuduma. Tās kalpošanas laiks ir atkarīgs no cikliem; normālas lietošanas apstākļos tā kalpo vairākus gadus.

Vai es varu izmantot lampu iekštelpās?

Nē, šī lampa ir paredzēta tikai ārējai sienas uzstādīšanai. IP44 indekss to aizsargā no laikapstākļiem, bet tā nav piemērota iekštelpām.

Kā saņemt garantiju?

Nosūtiet pilno produktu kopā ar oriģinālo pirkuma apliecinājumu savam izplatītājam vai Steinel France SAS. Garantija ir 3 gadi (5 gadi XLED home sērijai) un sedz materiāla vai ražošanas defektus.

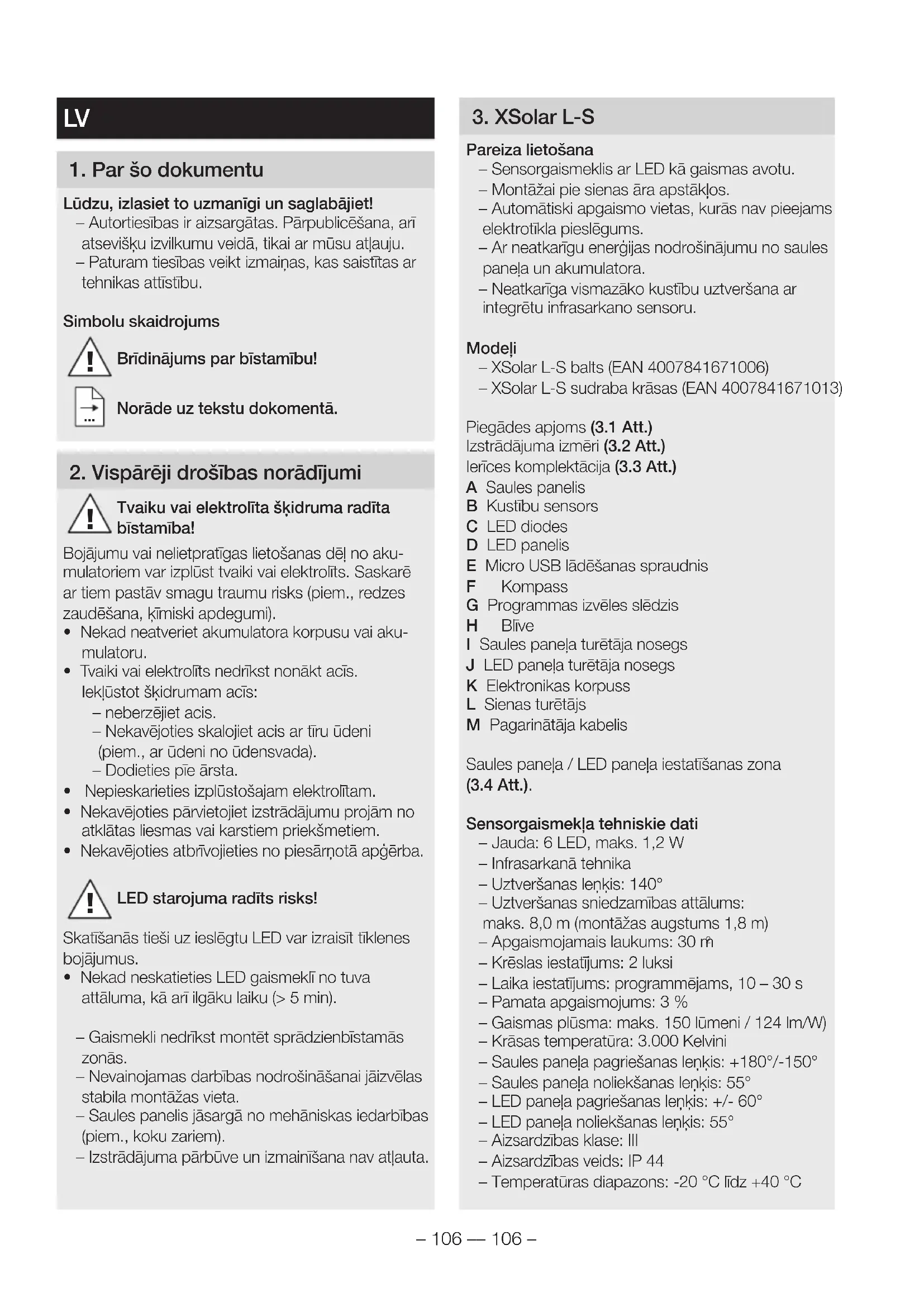

LIETOŠANAS INSTRUKCIJA XSolar LS STEINEL

LV ..... 106 Pievērsiet uzmanību teksta dalai!

Lūdzu, izlasiet to uzmanīgi un saglabājiet!

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atlauju.
– Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.

Simbolu skaidrojums

Bridinājums par bīstamību!

Norāde uz tekstu dokumentā.

2. Vispārēji drošības norādījumi

Tvaiku vai elektrolita škidruma radita bīstamība!

Bojājumu vai nelietpratīgas lietošanas dēl no akumulatoriem var izplūst tvaiki vai elektrolīts. Saskarē ar tiem pastāv smagu traumu risks (piem., redzes zaudēšana, kīmiski apdegumi).

• Nekad neatveriet akumulatora korpusu vai akumulatoru.

• Tvaiki vai elektrolits nedrikst nonākt acīs. leklūstot škidrumam acīs:

• neberzējiet acis.
  – Nekavējoties skalojiet acis ar tīru ūdeni (piem., ar ūdeni no ūdensvada).
  – Dodieties pīe ārsta.

- Nepieskarieties izplūstošajam elektrolītam.

- Nekavējoties pārvietojiet izstrādājumu projām no atklātas liesmas vai karstiem priekšmetiem.

- Nekavējoties atbrīvojieties no piesārnotā apgērba.

LED starojuma radits risks!

Skatīšanās tieši uz ieslēgtu LED var izraisīt tīklenes bojājumus.

- Nekad neskatieties LED gaismeklī no tuva attāluma, kā arī ilgāku laiku (> 5 min).

– Gaismekli nedrīkst montēt sprādzienbīstamās zonās.

– Nevainojamas darbības nodrošināšanai jāizvēlas stabila montāžas vieta.

– Saules panelis jāsargā no mehāniskas iedarbības (piem., koku zariem).

– Izstrādājuma pārbūve un izmainīšana nav atļauta.

– Gaismekli nedrīkst montēt sprādzienbīstamās zonās. – Nevainojamas darbības nodrošināšanai jāizvēlas stabila montāžas vieta. – Saules panelis jāsargā no mehāniskas iedarbības (piem., koku zariem). – Izstrādājuma pārbūve un izmainīšana nav atļauta.

3. XSolar L-S

Pareiza lietošana

– Sensorgaismeklis ar LED kā gaismas avotu.
– Montāžai pie sienas āra apstāklos.
– Automātiski apgaismo vietas, kurās nav pieejams elektrotīkla pieslēgums.
– Ar neatkarīgu energijas nodrošinājumu no saules panela un akumulatora.
– Neatkarīga vismazāko kustību uztveršana ar integrētu infrasarkano sensoru.

Modeli

• XSolar L-S balts (EAN 4007841671006)
  – XSolar L-S sudraba krāsas (EAN 4007841671013)

Piegādes apjoms (3.1 Att.)

Izstrādājuma izmēri (3.2 Att.)

Ierīces komplektācija (3.3 Att.)

A Saules panelis
B Kustību sensors
C LED diodes
D LED panelis
E Micro USB lādēšanas spraudnis

F Kompass

G Programmas izvēles slēdzis

H Blive

I Saules paneļa turētāja nosegs
J LED paneļa turētāja nosegs
K Elektronikas korpuss
L Sienas turētājs
M Pagarinātāja kabelis

Saules panela / LED panela iestatišanas zona (3.4 Att.).

Sensorgaismekla tehniskie dati

– Jauda: 6 LED, maks. 1,2 W
– Infrasarkanā tehnika
– Uztveršanas lenkis: 140°
– Uztveršanas sniedzamības attālums: maks. 8,0 m (montāžas augstums 1,8 m)
- Apgaismojamais laukums: 30 m ^2
- Krēslas iestatījums: 2 luksi
– Laika iestatijums: programmējams, 10 – 30 s
– Pamata apgaismojums: 3 %
– Gaismas plūsma: maks. 150 lūmeni / 124 lm/W)
- Krāsas temperatūra: 3.000 Kelvini
- Saules panela pagriešanas lenkis: +180°/-150°
– Saules panela noliekšanas lenkis: 55°
- LED panela pagriešanas lenkis: +/- 60°
– LED panela noliekšanas lenkis: 55°
– Aizsardzības klase: III
– Aizsardzības veids: IP 44
- Temperaturas diapazons: -20 °C līdz +40 °C

– Izmēri: (P x A x Dz): 189 x 298 x 186,5 mm

Akumulatora tehniskie dati

–Lieljaudas LiFePO litija-ferra-fosfora akumulators.
– Jebkurā laikā uzlādējams, nesamazinot tā darbmūžu.
-Automātiska uzlādēšana no augstas efektivitātes saules paneli.
- To drīkst nomainīt ražotājs vai kvalificēts elektrikis.
- Akumulatora kapacitāte: 3.000 mAh
-Maksimālais apgaismojuma ilgums ar vienu akumulatora uzlādi bez uzlādes: 60 dienas, naktī ieslēdzoties 20 reizes.
- Micro USB lādēšanas spraudnis: 5 V, maks. 1 A iespējams visās trīs programmās.

Lādēšanas laiks ir atkarīgs no montāžas vietas (tieša saules gaisma). Ziemā vai lietainās dienās jārēkinās ar ievērojami ilgāku lādēšanas laiku.

Piederumi

- Rezerves pagarinātājs XSolar 6M EAN / UPC-Code 4007841006518

4. Montāža

• Pārbaudiet visas detaļas, vai tās nav bojātas.
• Saules paneļa vai LED paneļa bojājumu gadījumā, preci nevar lietot.

Nelabvēlīgos ekspluatācijas apstāklos (piem., uzstādot ēnā vai aiz stikla, nepareizi orientējot saules paneli), izstrādājuma darbības drošība ir ierobežota.

• Izvēlieties saules panelim piemērotu vietu ar tiešu saules gaismu (dienvidu virzienā).
• Izvairieties no jumta malas vai koku radītas ēnas.
• levērojiet kustības uztveršanas sniedzamības attālumu (4.1 Att.).
• Nonemiet sienas turētāju (4.2 Att.).
• Izurbiet caurumus un ievietojiet dîbelus (4.3 Att.).
• Pieskrūvējiet sienas turētāju (4.3 Att.).

- Veiciet iestatišanu (4.4 Att.). →„6. Lietošana“

- Pieskrūvējiet sensorgaismekli pie sienas turētāja (4.5 Att.).

- Noregulējiet LED paneli ar kustības sensoru (3.4 Att.).

- Noregulētijet saules paneli tā, lai saules starojuma ilgums un stiprums ir iespējami liels (3.4 Att.).

- Pievērsiet uzmanību debess pusēm (dienvidu virziens) (3.4 Att.).

5. Papildu iespējas

Atseviška LED panela un saules panela montāža

Lai maksimāli izmantotu uzstādīšanas vietas piedāvātos apstāklus, pastāv iespēja saules paneli un LED paneli montēt atdalīti (5.1 Att.).

• LED paneli tur, kur ir vajadzīga gaisma.
  – Saules paneli tur, kur ir pieejama tieša saules gaisma.

Bojājumu risks

Kabela pārrāvums var sabojāt izstrādājumu.

• Kabeli novietojiet tā, lai bērniem tas nav sasnie-dzams.
• Nonemiet sienas turētāju (5.2 Att.).
• Atdaliet saules paneli no LED panela (5.3 Att.).
• Izurbiet caurumus un ievietojiet dibelus (5.4 Att.).
• levietojiet kabeli aiz sienas turētāja (5.4 Att.).

- Pieskrūvējiet sienas turētāju (5.4 Att.).

- Savienojiet pagarinātāja kabeli ar saules paneli (5.5 Att.).

- Pie saules paneļa piemontējiet saules paneļa turētāja pārsegu (5.5 Att.).

- Pieskrūvējiet saules paneli pie sienas turētāja (5.6 Att.).

- Pagarinātāja kabeli izvelciet uz leju (5.6 Att.).

- Izurbiet caurumus un ievietojiet dibelus (5.7 Att.).

- levietojiet kabeli aiz sienas turētāja (5.7 Att.).

- Pieskrūvējiet sienas turētāju (5.7 Att.).

- Savienojiet pagarinātāja kabeli ar LED paneli (5.8 Att.).

- Piemontējiet pie LED paneļa LED paneļa turētāja pārsegu (5.9 Att.).

- Veiciet iestatīšanu (5.10 Att.). →„6. Lietošana“

- Pieskrūvējiet LED paneli pie sienas turētāja (5.11 Att.).

- Pagarinātāja kabeli izvelciet uz leju (5.11 Att.).

- Noregulējiet LED paneli ar kustības sensoru (3.4 Att.).

- Noregulētjiet saules paneli tā, lai saules starojuma ilgums un stiprums ir iespējami liels (3.4 Att.).

- Pievērsiet uzmanību debess pusēm (dienvidu virziens) (3.4 Att.).

6. Lietošana

Pirms pirmās izmantošanas

- Aktivējiet gaismekli, programmas izvēles slēdzi pārvietojot pozīcijā P2. Gaismeklis minūti atradīsies testa režīmā un pēc tam programmas P2 režīmā.

Testa režims

Testa režimā gaismeklis darbojas dienā.

Neatkarīgi no krēslas iestatījuma kustība uztveršana 1 minūtes laikā ieslēdz gaismekli ar 10 sekunžu ilgu pēcdarbības laiku. Pēc šī laika beigām automātiski tiek aktivēta izvēlētā programma.

Testa režimā ilgstoši deg sarkanā LED diode.

Izvēlētā darbības režīma iestatīšana ar programmas izvēles slēdzi

– P0: Izsl. (rūpnīcas iestatījums). Patērētāji (LED panelis un sensors) deaktivēti.

– P1: Sensora režīms. Gaismeklis ieslēdzas tikai pēc kustības sensora impulsa.

– P2: Pamata apgaismojums. Gaismeklis ieslēdzas pēc kustību sensora impulsa. Rīta un vakara stundās ilgstoši deg samazināts pamata apgaismojums.

Pēcspīdēšanas laiks un gaišums

• Pirmās izmantošanas laikā tiek noteikts pēcspīdēšanas laiks.
• 1. programmā pirmajā naktī pamata apgaismo- jums no rīta ir izslēgts.
     – Pēcspīdēšanas laiks un gaišums tiek automātiski pielāgoti apkārtējās vides apstākliem, piem., vasarā pēcspīdēšanas laiks var būt ilgāks nekā ziemā.
     – Pamata apgaismojums nodrošina nakts apgaismojumu ar apm. 3 % no gaismas jaudas. Kustības gadījumā uztveršanas zonā gaisma tiek ieslēgta ar maksimālu jaudu.
     – Pēc tam gaismeklis atkal pārslēdzas uz pamata apgaismojumu (apm. 3 %). Pamata gaismas spīdēšanas ilgums tiek pielāgots apkārtējās vides apstākliem. Pamata apgaismojuma izmantošana samazina gaismas rezerves. Ja tas nav nepieciešams, iesakām to izslēgt (P1), lai saglabātu lielākas rezerves periodiem, kad ir maz saules.

Akumulatora manuāla uzlādēšana

Akumulatora zemas uzlādes gadījumā (piem., sliktos laika apstāklos) mirgo kustības sensora sarkanā LED diode. Akumulatoru var uzlādēt ar tirdzniecībā pie-ejamu Micro USB lādētāju (piegādes komplektā nav iekļauts). Akumulatora uzlāde var ilgt līdz 6 stundām.

Mitruma ieklūšanas radīts bojājumu risks

Atvērts Micro USB spraudnis (E) nav aizsargāts pretūdens iekļūšanu.

• Uzlādējiet akumulatoru tikai sausā telpā.
• Pieslēdziet Micro USB lādētāju.
  – Mirgo sarkana LED: Uzlādēšanas process ir aktīvs.
• Stipri izlādējušos akumulatoru gadījumā var paiet līdz 10 minūtēm, līdz sāk mirgot LED.
  – Spīd sarkana LED: Akumulators ir pilnībā uzlādēts.

- Atvienojiet Micro USB lādētāju.

- Sarkanā LED nodziest.

Neizmantošanas izraisītu bojājumu risks

Ja lampa ilgāku laiku netiek izmantota (piem., uzglabājot), akumulatoru var sabojāt dzilas izlādes dēl.

• Programmas izvēles slēdzi pārslēdziet pozīcijā P0.
• Pirms neizmantošanas akumulators pilnībā jāuzlādē.
• Neizmantošanas laikā akumulators regulāri jāuzlādē.

7. Traucējumi

Mirgo kustības sensora sarkanā LED

– Akumulatora uzlāde ir pārāk zema.

- Uzlādējiet akumulatoru ar Micro USB lādētāju (piegādes komplektā nav iekļauts).

• Akumulatora uzlāde ir pārāk zema.
• Uzlādējiet akumulatoru ar Micro USB lādētāju (piegādes komplektā nav iekļauts).
  – Bojāts kabelis vai ir īssavienojums.
• Pārbaudiet pieslēgumus.
  – Programmas izvēles slēdzis atrodas pozīcijā P0.
• Pārslēdziet programmas izvēles slēdzi pozīcijā P1 vai P2.
  – Nav pareizi iestatīta uztveršanas zona.
  • Pārbaudiet uztveršanas zonu.

– Nepārtraukta kustība uztveršanas zonā.

• Pārbaudiet uztveršanas zonu.

Gaismeklis ieslēdzas patvalīgi

– Nekontrolētas kustības uztveršanas zonā:
– Vējš kustina kokus un krūmus.
– Tiek uztverti pa ielu braucoši transportlīdzekļi.
– Pēkšņas laika apstākļu izraisītas temperatūras svārstības (vējš, lietus, sniegs) vai siltais izplūstošais gaiss no ventilatoriem, atvērtiem logiem.
- Pārbaudiet uztveršanas zonu.
– Gaismeklis šūpojas (kustas) stipra vēja brāzmās vai stipros nokrišnos.
- Piemontējiet gaismekli pie stingras pamatnes.

Akumulators neuzlādējas

• Netirs saules panelis.
• Notiriet saules paneli ar mīkstu drānu un maigu tīrīšanas līdzekli.
• Saules panela uzstādīšanas vieta nav optimāla.
• Pārbaudiet uzstādīšanas vietu (iespējami daudz tiešas saules gaismas).
  – Pēc gadiem ilgas lietošanas akumulatora kapacitāte var samazināties.
• Nomainiet akumulatoru (Rezerves akumulators XSolar, 3,3 V 2,5 AH, EAN 007841006488).
• Lūdzu, nosūtiet labi iesainotu izstrādājumu uz tuvāko servisa darbnīcu. Nomaiņu drīkst veikt tikai ražotājs vai kvalificēts elektrikis.

8. Tīrīšana un kopšana

Izstrādājumam apkope nav nepieciešama.

Regulāra bojājumu kontrole var pagarināt izstrādājuma darbmūžu. Netīrumu notīrīšana var pagarināt izstrādājuma darbības laiku.

Bojājumu risks

Gaismekli var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.

• Pārbaudiet, vai virsma iztur tīrīšanas līdzekli.
• Tiriet gaismekli ar mīkstu drānu un maigu tīrīšanas līdzekli.

Ja uz saules paneļa sakrājušies netīrumu vai laika apstākļu radīti nogulsnējumi:

- Tiriet saules paneli ar mīkstu drānu un maigu tīrīšanas līdzekli.

9. Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālas tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

Neizmetiet vecas ierīces, akumulatorus un baterijas sadzīves atkritumos, ugunī vaiūdenī.

Akumulatori / baterijas ir jāsavāc, jāpārstrādā vai jāutilizē videi draudzīgā veidā.

Tikai ES valstim:

Saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2006/66/EK bojātie vai izlietotie akumulatori / baterijas ir jāpārstrādā. Neizmantojamus akumulatorus / baterijas var nodot tirdzniecības vietās vai kaitīgi vielu savākšanas punktos.

10. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmainų pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā ari uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā ari kritiena rezultātā.

Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēkinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodalai.

Remonta serviss: Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattie-cas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

BG

1. За този документ
