Tipo de produto	Luminária solar com detector de movimento
Marca	Steinel
Modelo	XSolar LS
Dimensões (L x A x P)	189 x 298 x 186,5 mm
Peso	Aproximadamente 1,2 kg
Alimentação	Painel solar + bateria recarregável LiFePO4 3 000 mAh
Potência dos LEDs	6 LEDs, máx. 1,2 W
Fluxo luminoso	máx. 150 lúmens
Eficiência luminosa	124 lm/W
Temperatura de cor	3 000 K (branco quente)
Ângulo de detecção	140°
Alcance do detector	máx. 8,0 m (a altura de instalação 1,8 m)
Iluminação de superfície	30 m²
Nível de acionamento	2 lux
Temporizador	10 a 30 segundos (software adaptativo)
Luz de balizamento	3% da potência máxima
Ângulo de orientação (painel solar)	+180°/-150° horizontal, 55° inclinação
Ângulo de orientação (painel LED)	+/-60° horizontal, 55° inclinação
Índice de proteção	IP44
Classe elétrica	III (muito baixa tensão)
Faixa de temperatura	-20 °C a +40 °C
Capacidade da bateria	3 000 mAh (LiFePO4)
Autonomia máxima (sem recarga)	60 dias com 20 ciclos por noite
Recarga manual	Micro-USB 5V, máx. 1A
Montagem	Montagem na parede exterior, possibilidade de montagem separada dos painéis
Garantia do fabricante	3 anos (excluindo peças de desgaste)

Perguntas frequentes - XSolar LS STEINEL

Como instalar a luminária Steinel XSolar LS?

Escolha um local ensolarado (orientação sul). Fixe o suporte de parede, aparafuse a luminária, em seguida oriente o painel solar e o painel LED de acordo com os ângulos recomendados. Para montagem separada, utilize a extensão fornecida.

Quais são os modos de funcionamento disponíveis?

O interruptor de seleção oferece três programas: P0 (desativado), P1 (apenas detector) e P2 (detector + luz de balizamento a 3%). O modo de teste dura 1 minuto após mudar para P2.

Como recarregar a bateria manualmente?

Utilize um adaptador micro-USB (5V, máx. 1A, não fornecido) em local seco. O LED vermelho pisca durante o carregamento e permanece aceso quando a bateria está a 100%. O tempo de carregamento pode chegar a 6 horas.

O que fazer se a luminária não acender?

Verifique primeiro a capacidade da bateria (LED vermelho piscando). Recarregue via micro-USB. Verifique também o interruptor (deve estar em P1 ou P2), a zona de detecção e as conexões.

A luminária fica acesa permanentemente, o que fazer?

Isso pode ser devido a movimento contínuo na zona de detecção (árvores, animais) ou a uma instalação instável. Reduza a zona de detecção ou verifique as fontes de perturbação.

Como limpar o painel solar?

Limpe-o com um pano macio e um detergente suave. Evite produtos abrasivos. Um painel limpo otimiza o carregamento.

Pode-se substituir a bateria?

Sim, a bateria LiFePO4 é substituível apenas pelo fabricante ou por um eletricista qualificado. Utilize o modelo de substituição XSolar (3,3V 2,5Ah).

Qual é a vida útil da bateria?

A bateria LiFePO4 pode ser recarregada a qualquer momento sem perda de capacidade. Sua vida útil depende dos ciclos; em uso normal, dura vários anos.

Posso usar a luminária em interiores?

Não, esta luminária é projetada exclusivamente para montagem na parede exterior. O índice IP44 protege contra intempéries, mas não é adequada para interiores.

Como usufruir da garantia?

Envie o produto completo com o comprovante de compra original ao seu revendedor ou à Steinel France SAS. A garantia é de 3 anos (5 anos para a série XLED home) e cobre defeitos de material ou fabricação.

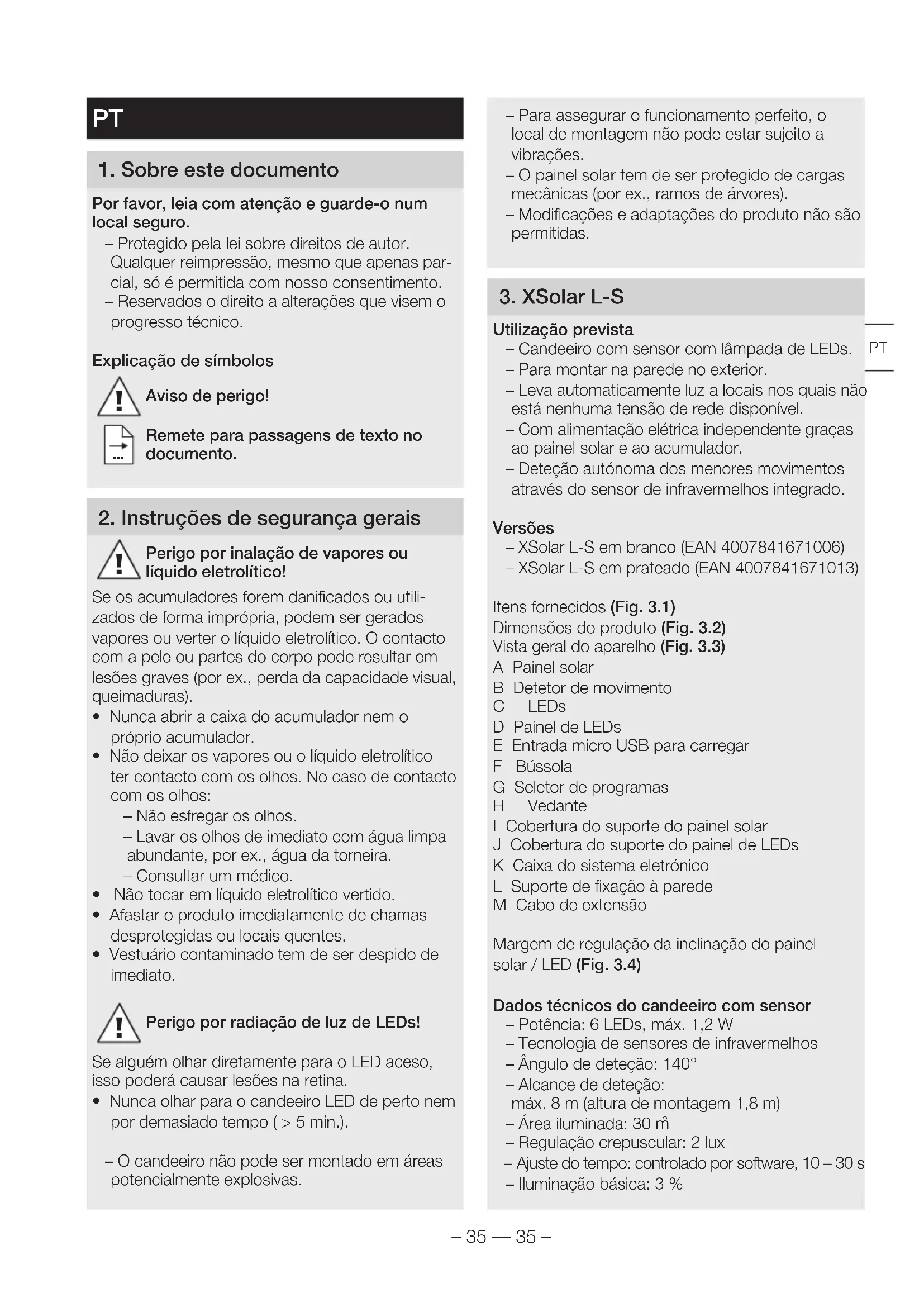

MANUAL DE UTILIZADOR XSolar LS STEINEL

PT ..... 35 Seguir as instruções escritas

Por favor, leia com atenção e guarde-o num local seguro.

• Protegido pela lei sobre direitos de autor.
  Qualquer reimpressão, mesmo que apenas parcial, só é permitida com nosso consentimento.
• Reservados o direito a alterações que visem o progresso técnico.

Explicação de símbolos

Aviso de perigo!

2. Instruções de segurança gerais

Perigo por inalação de vapores ou líquido eletrolítico!

Se os acumuladores forem danificados ou utilizados de forma imprópria, podem ser gerados vapores ou verter o líquido eletrolítico. O contacto com a pele ou partes do corpo pode resultar em lesões graves (por ex., perda da capacidade visual, queimaduras).

• Nunca abrir a caixa do acumulador nem o próprio acumulador.

• Não deixar os vapores ou o líquido eletrolítico ter contacto com os olhos. No caso de contacto com os olhos:

• Não esfregar os olhos.

• Lavar os olhos de imediato com água limpa abundante, por ex., água da torneira.
• Consultar um médico.

- Não tocar em líquido eletrolítico vertido.

- Afastar o produto imediatamente de chamas desprotegidas ou locais quentes.

- Vestuário contaminado tem de ser despido de imediato.

Perigo por radiação de luz de LEDs!

Se alguém olhar diretamente para o LED aceso, isso poderá causar lesões na retina.

- O candeeiro não pode ser montado em áreas potencialmente explosivas.

• Para assegurar o funcionamento perfeito, o local de montagem não pode estar sujeito a vibrações.
• O painel solar tem de ser protegido de cargas mecânicas (por ex., ramos de árvores).
• Modificações e adaptações do produto não são permitidas.

3. XSolar L-S

Utilização prevista

• Candeeiro com sensor com lâmpada de LEDs.
• Para montar na parede no exterior.
• Leva automaticamente luz a locais nos quais não está nenhuma tensão de rede disponível.
• Com alimentação elétrica independente graças ao painel solar e ao acumulador.
• Deteção autónoma dos menores movimentos através do sensor de infravermelhos integrado.

Versões

• XSolar L-S em branco (EAN 4007841671006)
• XSolar L-S em prateado (EAN 4007841671013)

Itens fornecidos (Fig. 3.1)

Dimensões do produto (Fig. 3.2)

Vista geral do aparelho (Fig. 3.3)

A Painel solar
B Detetor de movimento
C LEDs
D Painel de LEDs
E Entrada micro USB para carregar
F Bússola
G Seletor de programas
H Vedante
I Cobertura do suporte do painel solar
J Cobertura do suporte do painel de LEDs
K Caixa do sistema eletrónico
L Suporte de fixação à parede
M Cabo de extensão

Margem de regulação da inclinação do painel solar / LED (Fig. 3.4)

Dados técnicos do candeeiro com sensor

• Potência: 6 LEDs, máx. 1,2 W
• Tecnologia de sensores de infravermelhos
• Ângulo de deteção: 140°
• Alcance de detecção: máx. 8 m (altura de montagem 1,8 m)
• Área iluminada: 30 m²
• Regulação crepuscular: 2 lux
• Ajuste do tempo: controlado por software, 10 - 30 s

• Iluminação básica: 3 %

• Corrente luminosa:
  máx. 150 lúmenes / 124 lm/w

• Temperatura de luz: 3.000 Kelvin
• Ângulo de rotação do painel solar: +180°/-150°
• Ângulo de inclinação do painel solar: 55°
• Ângulo de rotação do painel de LEDs: +/- 60°
• Ângulo de inclinação do painel de LEDs: 55°
• Classe de proteção: III
• Grau de proteção: IP 44
• Intervalo de temperatura: -20 °C até +40 °C
• Dimensões (L x A x P): 189 x 298 x 186,5 mm

Dados técnicos do acumulador

-Bateria de lítio-ferro-fósforo LiFePO de alta potência.

- Pode ser carregado a qualquer momento, sem reduzir a vida útil.

-Carregamento automático através do painel solar altamente eficiente.

- Pode ser substituído através do fabricante ou por eletrotécnicos qualificados.

- Capacidade do acumulador: 3.000 mAh

-Duração máxima da iluminação com uma carga de bateria sem recarga: 60 dias, assumindo 20 ativações por noite.

- Entrada micro USB de carregamento: 5 V, máx. 1A possível em todos os três programas.

O tempo de carregamento depende do local de montagem (radiação solar direta). No inverno ou em dias de chuva há de contar com um tempo de carregamento bastante mais longo.

Acessórios

- Cabo de extensão suplente XSolar 6M Código EAN / UPC 4007841006518

4. Montagem

• Verificar todos os componentes para detetar eventuais danos.
• Se o painel solar ou o painel de LEDs apresentar qualquer dano, não colocar o produto em funcionamento.

Debaixo de condições de utilização desfavoráveis (por ex., montagem na sombra ou por trás de vidro, orientação incorreta do painel solar), a segurança de funcionamento do produto fica limitada.

• Seleccionar um local adequado para o painel solar, com muita luz solar direta (orientação para o sul).

• Evitar a influência de sombras de alpendres ou árvores nas imediações.

• Observar o alcance da deteção de movimento (Fig. 4.1).

• Retirar o suporte de fixação à parede (Fig. 4.2).
• Fazer os furos e colocar as buchas (Fig. 4.3).
• Aparafusar o suporte de fixação à parede (Fig. 4.3).
• Proceder aos ajustes (Fig. 4.4). →„6. Utilização“
• Prender o candeeiro com sensor com parafusos ao suporte de fixação à parede (Fig. 4.5).
• Alinhar o painel de LEDs com detetor de movimento (Fig. 3.4).
• Alinhar o painel solar de forma a que a intensidade e a duração da radiação solar sejam tão elevadas quanto possível (Fig. 3.4).
• Observar a bússola (orientação para sul) (Fig. 3.4).

5. Opcional

Montagem separada do painel de LEDs e do painel solar

Para otimizar as condições de utilização, existe a possibilidade de montar o painel solar e o painel de LEDs separadamente (Fig. 5.1).

– Painel de LEDs: onde a luz for precisa.

- Painel solar: onde se obtém uma grande quantidade de radiação solar direta.

- Painel de LEDs: onde a luz for precisa. - Painel solar: onde se obtém uma grande quantidade de radiação solar direta.

Perigo de danos materiais

Puxões abruptos no cabo podem destruir o produto.

• Assentar o cabo de forma que fique fora do alcance de crianças.
• Retirar o suporte de fixação à parede (Fig. 5.2).
• Separar o painel solar do painel de LEDs (Fig. 5.3).

- Passar o cabo de extensão por trás do suporte de fixação à parede (Fig. 5.4).

- Aparafusar o suporte de fixação à parede (Fig. 5.4).

- Ligar o cabo de extensão ao painel solar (Fig. 5.5).

- Montar a cobertura do suporte do painel solar no painel solar (Fig. 5.5).

- Aparafusar o painel solar ao suporte de fixação à parede (Fig. 5.6).

- Puxar o cabo de extensão para baixo (Fig. 5.6).

- Passar o cabo de extensão por trás do suporte de fixação à parede (Fig. 5.7).

- Aparafusar o suporte de fixação à parede (Fig. 5.7).

• Ligar o cabo de extensão ao painel de LEDs (Fig. 5.8).
• Montar a cobertura do suporte do painel de LEDs no painel de LEDs (Fig. 5.9).
• Proceder aos ajustes (Fig. 5.10). →„6. Utilização“
• Aparafusar o painel de LEDs ao suporte de fixação à parede (Fig. 5.11).
• Puxar o cabo de extensão para baixo (Fig. 5.11).
• Alinhar o painel de LEDs com detetor de movimento (Fig. 3.4).
• Alinhar o painel solar de forma a que a intensidade e a duração da radiação solar sejam tão elevadas quanto possível (Fig. 3.4).
• Observar a bússola (orientação para sul) (Fig. 3.4).

6. Utilização

Antes da primeira utilização

- Ativar o candeeiro colocando o seletor de programas em P2.

Por um minuto, o candeeiro está no modo de teste e, depois, passa para o programa P2.

Modo de teste

No modo de teste, o candeeiro funciona em regime diurno.

Ao ser detetado um movimento, o candeeiro acende-se por um minuto, independentemente da regulação crepuscular e com um tempo pós-evento de 10 segundos. Depois de ter decorrido esse tempo, o programa selecionado fica automaticamente ativado.

No modo de teste, o LED vermelho está constantemente aceso.

Definição do regime de funcionamento desejado através do seletor de programas.

- P0: desligado (regulação de fábrica).

Os consumidores (painel de LEDs e sensor) estão desativados.

- P1: regime de funcionamento com sensor.

O candeeiro só se liga depois de receber um impulso do detetor de movimento.

- P2: regime de funcionamento com sensor com iluminação básica. O candeeiro liga-se depois de receber um impulso do detetor de movimento. Iluminação permanente, ao amanhecer e ao anoitecer, com luz básica reduzida.

Tempo de iluminação pós-evento e luminosidade

• Durante a primeira utilização, é calculado o tempo de iluminação pós-evento.
• No programa 2, na primeira noite, a iluminação básica desliga-se pela manhã.
• O tempo de iluminação pós-evento e a luminosidade são adaptados automaticamente às condições do ambiente, por ex., no verão, a duração da iluminação pós-evento poderá ser mais longa do que no inverno.
• A iluminação básica permite a iluminação permanente durante a noite com aprox. 3 % da potência luminosa. Ao haver qualquer movimento dentro da área de detecção, a luz acende-se com a potência máxima.
• A seguir, o candeeiro volta para a iluminação básica (aprox. 3 %). A duração da iluminação básica é adaptada às condições do ambiente. A utilização da função de iluminação básica reduz a reserva de iluminação. Se não for imprescindível, é recomendável desligá-la (P1).para ter mais reserva para fases com pouco sol.

Carregamento manual do acumulador

Se a capacidade do acumulador for insuficiente (por ex., debaixo de mau tempo), o LED vermelho no detetor de movimento fica intermitente. O acumulador pode ser carregado com um adaptador de carga convencional micro USB (não faz parte dos itens fornecidos). Uma carga de bateria pode durar até 6 horas.

Perigo de danos materiais por infiltração de humidade

Quando aberta, a entrada micro USB (E) não está protegida contra a infiltração de água.

• Carregar o acumulador apenas em recintos secos.
• Ligar o adaptador de carga micro USB.
• O LED vermelho fica intermitente: o processo de carga está ativado Se o acumulador estiver muito descarregado, pode demorar até 10 minutos antes que o LED fique intermitente.
• LED acende-se permanentemente: o acumulador está totalmente carregado.
• Retirar o adaptador de carga micro USB.
• O LED vermelho apaga-se.

Perigo de danos materiais durante períodos de não utilização

Se o candeeiro não for usado durante um período mais longo (por ex., porque foi guardado nalgum lugar), é possível que o acumulador se descarregue até ao descarregamento profundo, o que o destruirá.

• Colocar o seletor de programas em P0.
• Antes do período de não utilização, carregar o acumulador completamente.
• Durante o período de não utilização, recarregar o acumulador regularmente.

7. Falhas

O LED vermelho no detetor de movimento está intermitente

• Capacidade do acumulador insuficiente.
• Carregar o acumulador com o adaptador de carga micro USB (não faz parte dos itens fornecidos).

O candeeiro não se acende

• Capacidade do acumulador insuficiente.
• Carregar o acumulador com o adaptador de carga micro USB (não faz parte dos itens fornecidos).
• Cabo interrompido ou curto-circuito.
• Verifica as ligações.
• O seletor de programa está em P0.
• Colocar o seletor de programas em P1 ou P2.
• Área de detecção ajustada incorretamente.
• Controlar a área de detecção.

O candeeiro não se apaga

• Movimento constante na área de detecção.
• Controlar a área de deteção.

O candeeiro acende-se inadvertidamente

• Movimento descontrolado na área de detecção:
• Vento agita árvores e arbustos.
• São detetados automóveis a passar na estrada.
• Alteração térmica súbita devido a influências climatéricas (vento, chuva, neve) ou ar evacuado de ventiladores, janelas abertas.
• Controlar a área de detecção.
• Candeeiro oscila (mexe-se), por ex., devido a rajadas de vento ou chuva forte.
• Montar o candeeiro numa base firme.

Não é possível carregar o acumulador

• O painel solar está sujo.
• Limpar o painel solar com um pano macio e um detergente suave.
• O local de montagem não é ideal para o painel solar.
• Controlar o local de montagem (máximo de luz solar direta possível).

• Passados anos de utilização, é possível que a capacidade de carga do acumulador esteja deteriorada.

• Mandar substituir o acumulador (acumulador de substituição XSolar, 3,3 V 2,5 AH, EAN 007841006488).

• Basta enviar o produto bem acondicionado ao nosso centro de assistência técnica mais próximo de si. A substituição só pode ser efetuada através do fabricante ou por eletrotécnicos qualificados.

8. Limpeza e conservação

O produto não requer qualquer tipo de manutenção. Controlos periódicos para detetar eventuais danos podem prolongar a duração de vida útil do produto.

A remoção da sujidade pode ajudar a prolongar o período de funcionamento do produto.

Perigo de danos materiais

A utilização dos detergentes errados pode danificar o candeeiro.

- Verificar sempre a compatibilidade do produto de limpeza com a superfície que pretende limpar.

- Limpar o candeeiro com um pano macio e um detergente suave.

No caso de detetar no painel solar qualquer sujidade ou resíduos resultantes das condições climáticas:

- Limpar o painel solar com um pano macio e um detergente suave

9. Eliminação

Equipamentos elétricos, acessórios e embalagens devem ser entregues num posto de reciclagem ecológica.

Nunca deite equipamentos elétricos para o lixo doméstico!

Apenas para estados membros da U.E.:

Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de reutilização ecológica.

Aparelhos em fim de vida, baterias recarregáveis ou pilhas não podem ser eliminados juntamente com o lixo

doméstico, nem queimados ou deitados para rios, lagos ou mares. As baterias recarregáveis ou pilhas devem ser recolhidas, recicladas ou eliminadas por métodos que não prejudiquem o ambiente.

Apenas para estados membro da U.E.:

Segundo a diretiva RL 2006/66/CE, as baterias recarregáveis ou pilhas defeituosas ou gastos têm de ser recicladas. Baterias recarregáveis ou pilhas inutilizadas podem ser entregues nos pontos de venda ou nos pilhões dos diversos pontos de recolha.

10. Garantia do fabricante

Este produto Steinel foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de 36 meses a contar da data de compra. Damos garantia a falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutenção incorreta.

Excluem-se igualmente os danos provocados noutros objetos estranhos ao aparelho. Os serviços previstos na garantia só serão prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.

Serviço de reparação: depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, contacte o serviço de assistência técnica mais perto de si para saber quais são as possibilidades de reparação.

SE

1. Om detta dokument
