XSolar LS - Lamppu STEINEL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Aurinkokäyttöinen liiketunnistinvalaisin
Merkki	Steinel
Malli	XSolar LS
Mitat (L x K x S)	189 x 298 x 186,5 mm
Paino	Noin 1,2 kg
Virtalähde	Aurinkopaneeli + ladattava LiFePO4-akku 3 000 mAh
LEDien teho	6 LED, max. 1,2 W
Valovirta	max. 150 lumenia
Valotehokkuus	124 lm/W
Värilämpötila	3 000 K (lämmin valkoinen)
Tunnistuskulma	140°
Tunnistimen kantama	max. 8,0 m (asennuskorkeudella 1,8 m)
Pinta-alan valaistus	30 m²
Laukaisutaso	2 lux
Ajastin	10 - 30 sekuntia (mukautuva ohjelmisto)
Merkkivalo	3 % maksimitehosta
Suuntauskulma (aurinkopaneeli)	+180°/-150° vaakasuunta, 55° kallistus
Suuntauskulma (LED-paneeli)	+/-60° vaakasuunta, 55° kallistus
Suojausluokka	IP44
Sähköluokka	III (erittäin matala jännite)
Lämpötila-alue	-20 °C - +40 °C
Akun kapasiteetti	3 000 mAh (LiFePO4)
Maksimi käyttöaika (ilman latausta)	60 päivää 20 syklillä yössä
Manuaalinen lataus	Micro-USB 5V, max. 1A
Asennus	Ulkoseinäasennus, paneelien erillinen asennus mahdollista
Valmistajan takuu	3 vuotta (lukuun ottamatta kulutusosia)

Usein kysytyt kysymykset - XSolar LS STEINEL

Kuinka Steinel XSolar LS -valaisin asennetaan?

Valitse aurinkoinen paikka (etelään). Kiinnitä seinätuki, ruuvaa valaisin, ja suuntaa aurinkopaneeli ja LED-paneeli suositeltujen kulmien mukaan. Erillistä asennusta varten käytä mukana toimitettua jatkojohtoa.

Mitkä käyttötilat ovat käytettävissä?

Valintakytkin tarjoaa kolme ohjelmaa: P0 (pois päältä), P1 (vain tunnistin) ja P2 (tunnistin + merkkivalo 3 %). Testitila kestää 1 minuutin P2-tilaan siirtymisen jälkeen.

Kuinka akku ladataan manuaalisesti?

Käytä mikro-USB-sovitinta (5V, max 1A, ei sisälly) kuivassa paikassa. Punainen LED vilkkuu latauksen aikana ja palaa tasaisesti akun ollessa 100 %. Latausaika voi olla jopa 6 tuntia.

Mitä tehdä, jos valaisin ei syty?

Tarkista ensin akun kapasiteetti (punainen LED vilkkuu). Lataa mikro-USB:n kautta. Tarkista myös kytkin (oltava asennossa P1 tai P2), tunnistusalue ja liitännät.

Valaisin palaa jatkuvasti, mitä tehdä?

Tämä voi johtua jatkuvasta liikkeestä tunnistusalueella (puut, eläimet) tai epävakaasta asennuksesta. Pienennä tunnistusaluetta tai tarkista häiriölähteet.

Kuinka aurinkopaneeli puhdistetaan?

Puhdista se pehmeällä liinalla ja miedolla pesuaineella. Vältä hankaavia tuotteita. Puhdas paneeli optimoi latauksen.

Voiko akun vaihtaa?

Kyllä, LiFePO4-akku on vaihdettavissa vain valmistajan tai pätevän sähköasentajan toimesta. Käytä vaihtomallia XSolar (3,3 V 2,5 Ah).

Mikä on akun käyttöikä?

LiFePO4-akku voidaan ladata milloin tahansa ilman kapasiteetin menetystä. Sen käyttöikä riippuu sykleistä; normaalikäytössä se kestää useita vuosia.

Voinko käyttää valaisinta sisätiloissa?

Ei, tämä valaisin on suunniteltu yksinomaan ulkoseinäasennukseen. IP44-luokitus suojaa sitä säältä, mutta se ei sovellu sisätiloihin.

Kuinka saan takuun voimaan?

Lähetä täydellinen tuote alkuperäisen ostotositteen kanssa jälleenmyyjällesi tai Steinel France SAS:lle. Takuu on 3 vuotta (5 vuotta XLED home -sarjalle) ja kattaa materiaali- ja valmistusvirheet.

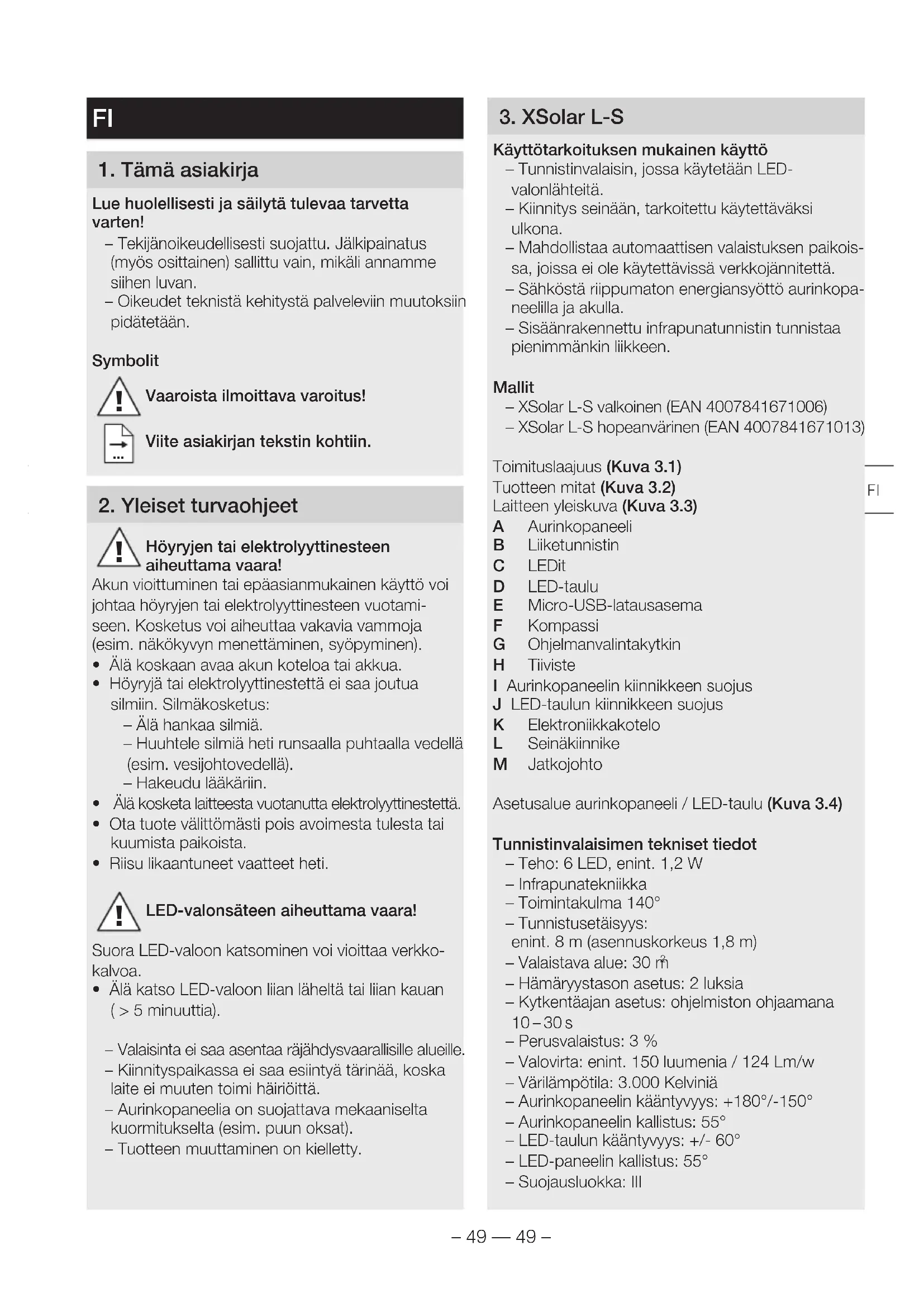

KÄYTTÖOHJE XSolar LS STEINEL

Lue huolellisesti ja säilytä tulevaa tarvetta varten!

• Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.
• Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Symbolit

Vaaroista ilmoittava varoitus!

Viite asiakirjan tekstin kohtiin.

2. Yleiset turvaohjeet

Höyryjen tai elektrolyyttinesteen aiheuttama vaara!

Akun vioittuminen tai epäasianmukainen käyttö voi johtaa höyryjen tai elektrolyyttinesteen vuotamiseen. Kosketus voi aiheuttaa vakavia vammoja (esim. näkökyvyn menettäminen, syöpyminen).

- Älä koskaan avaa akun koteloa tai akkua.

- Höyryjä tai elektrolyyttinestettä ei saa joutua silmiin. Silmäkosketus:

- Älä hankaa silmiä.

– Huuhtele silmiä heti runsaalla puhtaalla vedellä (esim. vesijohtovedellä). – Hakeudu lääkäriin.

- Älä kosketa laitteesta vuotanutta elektrolyyttinestetta.

- Ota tuote välittömästi pois avoimesta tulesta tai kuumista paikoista.

- Riisu likaantuneet vaatteet heti.

LED-valonsäteen aiheuttama vaara!

Suora LED-valoon katsominen voi vioittaa verkkokalvoa.

- Älä katso LED-valoon liian läheltä tai liian kauan (> 5 minuuttia).

• Valaisinta ei saa asentaa räjähdysvaarallisille alueille.
• Kiinnityspaikassa ei saa esiintyä tärinää, koska laite ei muuten toimi häiriöittä.
• Aurinkopaneelia on suojattava mekaaniselta kuormitukselta (esim. puun oksat).
  – Tuotteen muuttaminen on kielletty.

3. XSolar L-S

Käyttötarkoituksen mukainen käyttö

• Tunnistinvalaisin, jossa käytetään LEDvalonlähteitä.
• Kiinnitys seinään, tarkoitettu käytettäväksi ulkona.
• Mahdollistaa automaattisen valaistuksen paikoissa, joissa ei ole käytettävissä verkkojännitettä.
  – Sähköstä riippumaton energiansyöttö aurinkopaneelilla ja akulla.
  – Sisäänrakennettu infrapunatunnistin tunnistaa pienimmänkin liikkeen.

Mallit

• XSolar L-S valkoinen (EAN 4007841671006)
• XSolar L-S hopeanvärinen (EAN 4007841671013)

Toimituslaajuus (Kuva 3.1)

Tuotteen mitat (Kuva 3.2)

Laitteen yleiskuva (Kuva 3.3)

A Aurinkopaneeli
B Liiketunnistin
C LEDit
D LED-taulu
E Micro-USB-latausasema
F Kompassi
G Ohjelmanvalintakytkin
H Tiiviste

I Aurinkopaneelin kiinnikkeen suojus

J LED-taulun kiinnikkeen suojus

K Elektroniikkakotelo

L Seinäkiinnike

M Jatkojohto

Asetusalue aurinkopaneeli / LED-taulu (Kuva 3.4)

Tunnistinvalaisimen tekniset tiedot

• Teho: 6 LED, enint. 1,2 W
• Infrapunatekniikka
• Toimintakulma 140°
• Tunnistusetäisyys: enint. 8 m (asennuskorkeus 1,8 m)
• Valaistava alue: 30 m ^2
  – Hämäryystason asetus: 2 luksia
• Kytkentäajan asetus: ohjelmiston ohjaamana 10–30 s
• Perusvalaistus: 3 %
• Valovirta: enint. 150 luumenia / 124 Lm/w
  – Värilämpötila: 3.000 Kelviniä
• Aurinkopaneelin kääntyvyys: +180°/-150°
  – Aurinkopaneelin kallistus: 55°
• LED-taulun kääntyvyys: +/- 60°
• LED-paneelin kallistus: 55°
• Suojausluokka: III

– Kotelointiluokka: IP 44

- Lämpötila-alue: -20 °C ... +40 °C

- Mitat (L x K x S): 189 x 298 x 186,5 mm

Akun tekniset tiedot

-Tehokas LiFePO Lithium-Ferrum-Fosfori akku.

– Voidaan ladata milloin tahansa, lataaminen ei lyhennä käyttöikää.

-Automaattinen lataus rrittäin tehokas aurinkopaneeli kautta.

- Valmistajan tai valtuutetun sähkömiehen vaihdettavissa.

- Akun kapasiteetti: 3.000 mAh

-Valaistuksen enimmäiskesto yhdellä akun latauk-sella ilman uudelleenlatausta: 60 päivää, kun yötä kohti 20 kytkentää.

- Micro-USB-latausasema: 5 V, enint. 1 A mahdollista kaikissa kolmessa ohjelmassa.

Latausaika riippuu kiinnityspaikasta (suora aurin-gonvalo). Talvella tai sadepäivinä lataaminen kestää paljon kauemmin.

Lisävarusteet

- Varajatkojohto XSolar 6M

EAN / UPC-koodi 4007841006518

4. Asennus

• Tarkista, että missään komponentissa ei ole vaurioita.
• Älä ota tuotetta käyttöön, jos aurinkopaneelissa tai LED-taulussa on vikoja.

Tuotteen toimintavarmuus on rajallinen epäsuotuisissa käyttöolosuhteissa (esim. kun tuote on varjossa tai lasin lakana tai kun aurinkopaneeli on suunnattu väärin).

• Valitse aurinkopaneelin kiinnitykseen paikka, jossa on paljon suoraa auringonvaloa (suunta etelään).
• Vältä paikkoja, jotka ovat katosten tai puiden varjostamia.
• Huomioi liikkeen tunnistuksen toimintaetäisyys (Kuva 4.1).
• Irrota seinäkiinnike (Kuva 4.2).
• Poraa reiät ja aseta tulpat (Kuva 4.3).
• Kiinnitä runko-osa (Kuva 4.3).
• Tee asetukset (Kuva 4.4). →„6. Käyttö“
• Kiinnitä tunnistinvalaisin ruuveilla runko-osaan (Kuva 4.5).

• Suuntaa LED-paneeli ja liiketunnistin (Kuva 3.4).

• Suuntaa aurinkopaneeli siten, että auringonsäteilyn voimakkuus ja kesto on mahdollisimman suuri (Kuva 3.4).

• Huomioi kompassi (suuntaus etelään päin) (Kuva 3.4).

5. Valinnainen

LED-taulun ja aurinkopaneelin erillinen asennus

Käyttöolosuhteiden optimoimiseksi aurinkopaneeli ja LED-taulu voidaan asentaa erilleen (Kuva 5.1).

• LED-paneeli: asennus paikkaan, jossa valoa tarvitaan.
  – Aurinkopaneeli: asennus paikkaan, jossa mahdollisimman paljon suoraa auringonvaloa.

Esinevahinkojen vaara

Tuote voi vioittua, jos kaapelia kiskaistaan.

• Asenna kaapeli siten, että lapset eivät ylety siihen.
• Irrota runko-osa (Kuva 5.2).
• Irrota aurinkopaneeli LED-taulusta (Kuva 5.3).
• Poraa reiät ja aseta tulpat (Kuva 5.4).
• Aseta jatkojohto runko-osan taakse (Kuva 5.4).
  • Kiinnitä runko-osa (Kuva 5.4).
• Yhdistä jatkojohto aurinkopaneeliin (Kuva 5.5).
• Asenna aurinkopaneelin kiinnikkeen suojus aurinkopaneeliin (Kuva 5.5).
• Kiinnitä aurinkopaneeli ruuveilla runko-osaan (Kuva 5.6).
  • Vedä jatkojohto alas (Kuva 5.6).
• Poraa reiät ja aseta tulpat (Kuva 5.7).
• Aseta jatkojohto runko-osan taakse (Kuva 5.7).
  • Kiinnitä runko-osa (Kuva 5.7).
• Yhdistä jatkojohto LED-tauluun (Kuva 5.8).
• LED-taulun kiinnikkeen suojus LED-tauluun (Kuva 5.9).
• Tee asetukset (Kuva 5.10). →„6. Käyttö“
• Kiinnitä LED-taulu ruuveilla runko-osaan (Kuva 5.11).
  • Vedä jatkojohto alas (Kuva 5.11).
• Suuntaa LED-taulu ja liiketunnistin (Kuva 3.4).
• Suuntaa aurinkopaneeli siten, että auringonsäteilyn voimakkuus ja kesto on mahdollisimman suuri (Kuva 3.4).
• Huomioi kompassi (suuntaus etelään päin) (Kuva 3.4).

6. Käyttö

Ennen ensimmäistä käyttöä

• Aktivoi valaisin asettamalla ohjelmanvalintakytkin asentoon P2.
  Valaisin on minuutin ajan testaustilassa ja siirtyy sitten P2-ohjelmaan.

Testaustila

Testaustilassa valaisin toimii päiväkäyttötilassa. Liikkeen yhteydessä valaisin kytkeytyy yhden minuutin ajaksi kytkentäkynnyksestä riippumatta kymmenen sekunnin kytkentääjalla. Valittu ohjelma on automaattisesti toiminnassa tämän ajan kuluttua. Punainen LED palaa testaustilassa jatkuvasti.

Halutun toiminnan asettaminen ohjelmanvalintakytkimellä

– P0: Pois päältä (tehdasasetus).
Laitteet (LED-taulu ja tunnistin) on deaktivoitu.
– P1: Tunnistinkäyttö.
Valaisin kytkeytyy vain liiketunnistimelta saadun impulssin mukaisesti.
– P2: Tunnistinkäyttö perusvalaistuksella.
Valaisin kytkeytyy liiketunnistimelta saadun impulssin mukaisesti.
Jatkuva valaistus aamulla ja illalla alennetulla perusvalaistuksella.

Kytkentäaika ja kirkkaus

• Kytkentäaika selvitetään ensimmäisen käytön yhteydessä.
  – Ohjelmassa 2 perusvalaistus on pois päältä ensimmäisenä yönä aamulla.
  – Kytkentäaika ja kirkkaus sovitetaan automaat-tisesti ympäristön olosuhteisiin sopivaksi esim. kytkentäaika voi olla kesällä pidempi kuin talvella.
  – Perusvalaistus mahdollistaa valaistuksen yöllä noin 3 %:n valoteholla. Tunnistimen toiminta-alueella tapahtuva liike kytkee valon suurimmalle valoteholle.
  – Sen jälkeen valaisin kytkee takaisin perusvalaistukseen (n. 3 %). Perusvalaistuksen kytkentäaika sovitetaan ympäristön olosuhteiden mukaisesti.
  Valovarasto pienenee perusvalaistuksen käytön yhteydessä. Perusvalaistus kannattaa kytkeä pois toiminnasta (P1), kun sitä ei tarvita, jotta valovarastoa jää käytettäviksi päiviksi, jolloin auringonvaloa on vähemmän.

Akkujen manuaalinen lataaminen

Punainen LED vilkkuu liiketunnistimessa, kun akun kapasiteetti on liian pieni (esim huonolla säällä). Akku voidaan ladata tavallisella Micro-USB-latauskaapelilla (ei sisälly toimitukseen). Akun lataus voi kestää jopa 6 tuntia.

Kosteuden sisääntunkeutumisesta aiheutuva esinevahinkojen vaara

Avattu Micro-USB-latausasema (E) ei ole suojattu sisääntunkeutuvalta vedeltä.

• Lataa akku vain kuivissa tiloissa.
• Liitä Micro-USB-latausadapteri.
– Punainen LED vilkkuu: latausvaihe käynnissä Kun akku on hyvin tyhjä, voi kestää jopa kymmenen minuuttia, ennen kuin LED vilkkuu.
– Punainen LED palaa: akku on ladattu täyteen.

- Ota Micro-USB-latausadapteri pois.

– Punainen LED sammuu.

Esinevahinkojen vaara, kun valaisin ei käytössä

Kun valaisin on käyttämättä pitkän aikaa (esim. varastointi), syväpurkaus voi tuhota akun.

• Aseta ohjelmanvalintakytkin asentoon P0.
• Lataa akku täyteen, ennen kuin valaisin on pitkän aikaa käyttämättä.
• Lataa akku säännöllisesti käytöstäpoiston aikana.

7. Häiriöt

Punainen LED vilkkuu liiketunnistimessa

- Akun kapasiteetti on liian alhainen.

- Lataa akku Micro-USB-latauskaapelilla (eisisälly toimitukseen).

Valaisin ei kytkeydy

• Akun kapasiteetti on liian alhainen.
• Lataa akku Micro-USB-latauskaapelilla (ei sisälly toimitukseen).
  – Ohjelmanvalintakytkin on asennossa P0.
• Aseta ohjelmanvalintakytkin asentoon P1 tai P2.
  – Toiminta-aluetta ei suunnattu oikein.
  • Tarkista toiminta-alue.

Valaisin ei kytkeydy pois päältä

– Jatkuvaa liikettä toiminta-alueella.

- Tarkista toiminta-alue.

Valaisin kytkeytyy ei-toivotusti

– Hallitsematonta liikettä toiminta-alueella:
– Tiellä liikkuu ajoneuvoja.
– Sään (tuuli, sade, lumi), tuuletinten poistoilman tai avoinna olevien ikkunoiden aiheuttamat äkilliset lämpötilan muutokset.
- Tarkista toiminta-alue.
– Valaisin heiluu (liikkuu) esim. tuulenpuuskien tai voimakkaan sateen takia.
- Kiinnitä valaisin tukevalle alustalle.

Akku ei lataudu

– Aurinkopaneeli likainen.
- Puhdista aurinkopaneeli pehmeällä kankaalla ja miedolla puhdistusaineella.
– Aurinkopaneelin kiinnityspaikka ei paras mahdollinen.
- Tarkista kiinnityspaikka (mahdollisimman paljon suoraa auringonvaloa).

- Akkua ei enää ehkä voi ladata monen vuoden käytön jälkeen.

• Vaihdata akku uuteen (vara-akku XSolar, 3,3 V 2,5 AH, / EAN 007841006488).
• Pyydämme lähettämään tuotteen hyvin pakattuna lähimpään huoltopisteeseen. Vain valmistaja tai valtuutettu sähkömies saa vaihtaa akun.

8. Puhdistus ja hoito

Tuote on huoltovapaa.

Tuotteen käyttöikä voi pidentyä, jos tarkistetaan säännöllisesti, onko tuotteessa vaurioita.

Epäpuhtauksien poistaminen voi pidentää tuotteen toimintaa.

Esinevahinkojen vaara

Väärien puhdistusaineiden käyttö voi vioittaa valaisinta.

• Tarkista, että laitteen pinta kestää puhdistusainetta.
• Puhdista valaisin pehmellä kankaalla ja miedolla puhdistusaineella.

Jos aurinkopaneelissa on likaa tai ilmasto-olosuh-teista aiheutuvia kerääntymiä:

- Puhdista aurinkopaneeli pehmeällä kankaalla ja miedolla puhdistusaineella.

9. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektro-niikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttö-kelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Älä hävitä käytöstä poistettuja laitteita tavallisten kotitalousjätteiden mukana, älä heitä niitä tuleen tai veteen. Akut / paristot tulee kerätä, kierrättää tai hävittää ympäristöystä- vällisellä tavalla.

Koskee vain EU-maita:

Direktiivin RL 2006/66/EY mukaisesti vialliset tai käytetyt akut / paristot tulee kierrättää. Käytöstä poistetut akut / paristot voidaan viedä jälleenmyyjä- liikkeeseen tai ongelmajätteen keräyspisteeseen

10. Valmistajan takuu

Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Tuotantoa valvotaan pistokokein.

STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle.

Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja.

Viallinen laite toimitetaan yhdessä lyhyen virheku-vauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjällikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.

Korjauspalvelu: Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyydä tietoja korjausmahdollisuuksista.

NO
