Тип продукт	Слънчев прожектор с детектор за движение
Марка	Steinel
Модел	XSolar LS
Размери (Ш x В x Д)	189 x 298 x 186,5 мм
Тегло	Около 1,2 кг
Захранване	Слънчев панел + акумулаторна батерия LiFePO4 3 000 mAh
Мощност на LED	6 LED, макс. 1,2 W
Светлинен поток	макс. 150 лумена
Светлинна ефективност	124 lm/W
Цветна температура	3 000 K (топло бяло)
Ъгъл на засичане	140°
Обхват на детектора	макс. 8,0 m (при височина на монтаж 1,8 m)
Повърхностно осветление	30 m²
Ниво на задействане	2 lux
Таймер	10 до 30 секунди (адаптивен софтуер)
Маркираща светлина	3% от максималната мощност
Ъгъл на насочване (слънчев панел)	+180°/-150° хоризонтално, 55° наклон
Ъгъл на насочване (LED панел)	+/-60° хоризонтално, 55° наклон
Степен на защита	IP44
Електрически клас	III (много ниско напрежение)
Температурен диапазон	-20 °C до +40 °C
Капацитет на батерията	3 000 mAh (LiFePO4)
Макс. автономност (без презареждане)	60 дни при 20 цикъла на нощ
Ръчно зареждане	Micro-USB 5V, макс. 1A
Монтаж	Външен стенен монтаж, възможност за отделен монтаж на панелите
Гаранция на производителя	3 години (без износващи се части)

Често задавани въпроси - XSolar LS STEINEL

Как да инсталирам лампата Steinel XSolar LS?

Изберете слънчево място (южно изложение). Закрепете стенната скоба, завийте осветителното тяло, след това насочете слънчевия панел и LED панела под препоръчителните ъгли. За отделен монтаж използвайте приложения удължителен кабел.

Какви работни режими са налични?

Превключвателят за избор предлага три програми: P0 (изключен), P1 (само детектор) и P2 (детектор + маркираща светлина с 3%). Тестовият режим продължава 1 минута след превключване на P2.

Как да зареждам батерията ръчно?

Използвайте micro-USB адаптер (5V, макс. 1A, не е включен) на сухо място. Червеният LED мига по време на зареждане и остава светнал, когато батерията е на 100%. Времето за зареждане може да достигне 6 часа.

Какво да направя, ако лампата не свети?

Първо проверете капацитета на батерията (мигащ червен LED). Заредете чрез micro-USB. Проверете също превключвателя (трябва да е на P1 или P2), зоната на засичане и връзките.

Лампата остава постоянно включена, какво да правя?

Това може да се дължи на постоянно движение в зоната на засичане (дървета, животни) или нестабилен монтаж. Намалете зоната на засичане или проверете източниците на смущения.

Как да почистя слънчевия панел?

Почистете го с мека кърпа и мек препарат. Избягвайте абразивни продукти. Чистият панел оптимизира зареждането.

Може ли да се смени батерията?

Да, батерията LiFePO4 може да се смени само от производителя или квалифициран електротехник. Използвайте резервния модел XSolar (3,3V 2,5Ah).

Какъв е животът на батерията?

Батерията LiFePO4 може да се зарежда по всяко време без загуба на капацитет. Животът й зависи от циклите; при нормална употреба издържа няколко години.

Мога ли да използвам лампата на закрито?

Не, тази лампа е проектирана изключително за външен стенен монтаж. Степен на защита IP44 я предпазва от атмосферни влияния, но не е подходяща за вътрешна употреба.

Как да се възползвам от гаранцията?

Изпратете пълния продукт с оригиналното доказателство за покупка на вашия търговец или на Steinel France SAS. Гаранцията е 3 години (5 години за серия XLED home) и покрива дефекти на материали или производство.

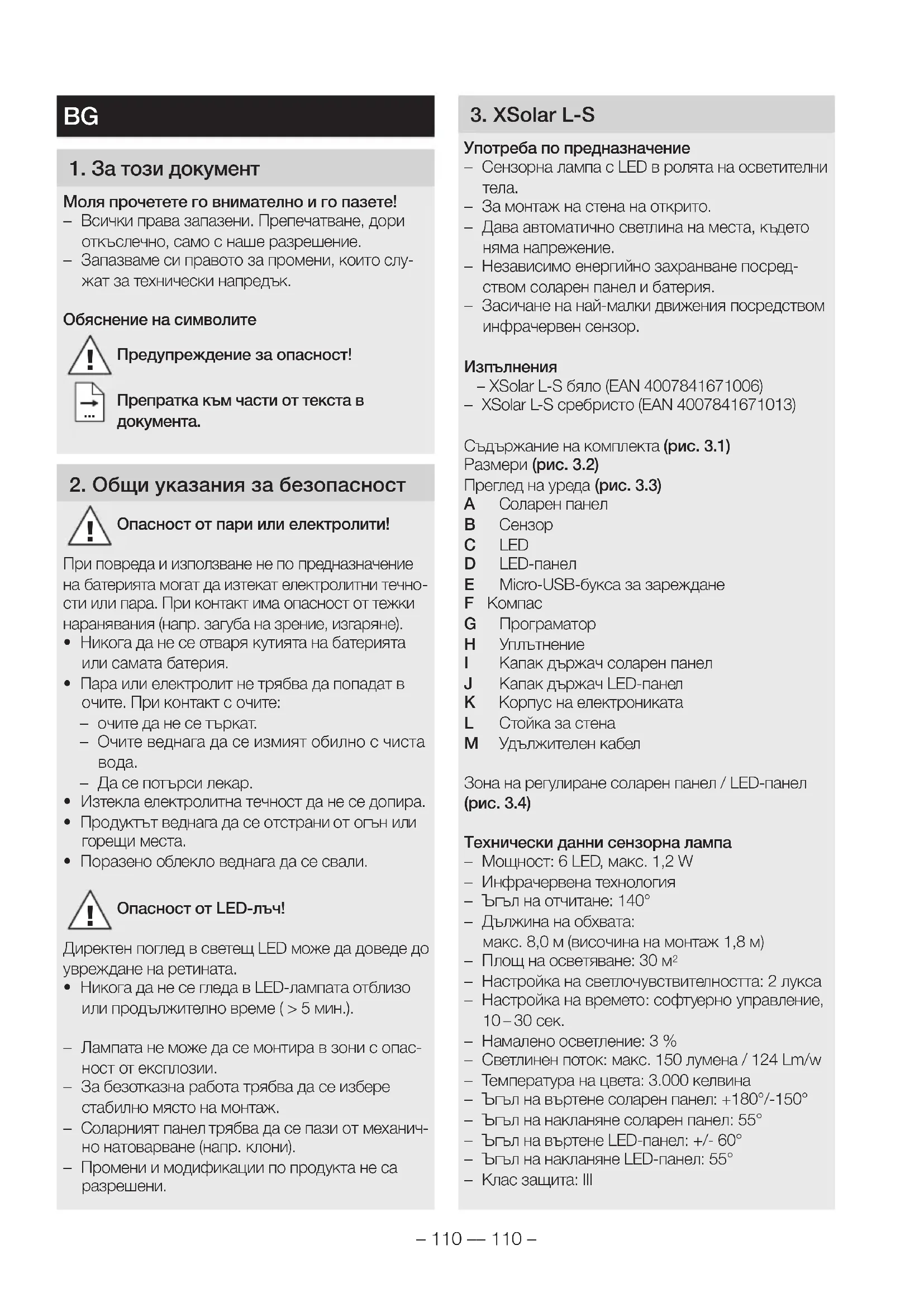

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ XSolar LS STEINEL

BG ..... 110 Прочетете инструкциите!

CN ..... 115 遵守文字说明要求!

Моля прочетете го внимателно и го пазете!

– Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение.
- Запазваме си правото за промени, които служат за технически напредък.

Обяснение на символите

Препратка към части от текста в документа.

2. Общи указания за безопасност

Опасност от пари или електролити!

При повреда и използване не по предназначение на батерията могат да изтекат електролитни течности или пара. При контакт има опасност от тежки наранявания (напр. загуба на зрение, изгаряне).

• Никога да не се отваря кутията на батерията или самата батерия.
• Пара или електролит не трябва да попадат в очите. При контакт с очите:
  – очите да не се търкат.
  – Очите веднага да се измият обилно с чиста вода.
  – Да се потърси лекар.
• Изтекла електролитна течност да не се допира.
• Продуктът веднага да се отстрани от огън или горещи места.
• Поразено облекло веднага да се свали.

Опасност от LED-лъч!

Директен поглед в светещ LED може да доведе до увреждане на ретината.

- Никога да не се гледа в LED-лампата отблизо или продължително време (>5 мин.).

– Лампата не може да се монтира в зони с опасност от експлозии.

- За безотказна работа трябва да се избере стабилно място на монтаж.

- Соларният панел трябва да се пази от механично натоварване (напр. клони).

– Сензорна лампа с LED в ролята на осветителни тела.
– За монтаж на стена на открито.
– Дава автоматично светлина на места, където няма напрежение.
– Независимо енергийно захранване посредством соларен панел и батерия.
– Засичане на най-малки движения посредством инфрачервен сензор.

Изпълнения

- XSolar L-S бяло (EAN 4007841671006)

- XSolar L-S сребристо (EAN 4007841671013)

Съдържание на комплекта (рис. 3.1)

Размери (рис. 3.2)

Преглед на уреда (рис. 3.3)

A Соларен панел
В Сензор
C LED
D LED-панел
E Micro-USB-букса за зареждане
F Компас
G Програматор
Н Уплътнение
I Капак държач соларен панел
J Капак държач LED-панел
К Корпус на електрониката
L Стойка за стена
М Удължителен кабел

Зона на регулиране соларен панел / LED-панел (рис. 3.4)

Технически данни сензорна лампа

• Мощност: 6 LED, макс. 1,2 W
  – Инфрачервена технология
• Ђпъл на отчитане: 140°
  – Дължина на обхвата: макс. 8,0 м (височина на монтаж 1,8 м)
• Площ на осветяване: 30 м²
  – Настройка на светлочувствителността: 2 лукса
• Настройка на времето: софтуерно управление, 10–30 сек.
  – Намалено осветление: 3 %
• Светлинен поток: макс. 150 лумена / 124 Lm/w
  – Температура на цвета: 3.000 келвина
• Ђгъл на въртене соларен панел: +180°/-150°
  – Ђгъл на накланяне соларен панел: 55°
• Ђгъл на въртене LED-панел: +/- 60°
  – Ђгъл на накланяне LED-панел: 55°
• Клас защита: III

Технически данни батерия

– Високомощна LiFePO литиево-ферумово-фосфорна батерия.
- Може да се зарежда по всяко време без да се скъсява живота й.
– Автоматично зареждане през Високоефекти- вен слънчев панел.
- Сменя се от производителя или квалифициран електротехник.
- Капацитет: 3.000 mAh
– Максимална продължителност на осветяване с едно зареждане на батерията без презареждане: 60 дни при 20 включвания на нощ.
- Micro-USB букса: 5 V, макс. 1A възможна във всички три програми.

Времето за зареждане зависи от мястото на монтаж (директна слънчева светлина). През зимата или в дъждовни дни времето за зареждане е многократно по-дълго.

Принадлежности

– Резерва удължителен кабел XSolar 6M EAN / UPC-Code 4007841006518

4. Монтаж

• Всички части да се проверят за щети.
• При повреди на соларния панел или LED-панела продуктът да не се пуска в експлоатация.

При неподходящи условия (напр. монтаж на сянка или зад стъкло, грешно насочване на соларния панел) функционалността на продукта е ограничена.

• Да се избират подходящи места с много директна слънчева светлина (южно разположение).
• Да се избягва засенчване от дървета или покриви.
• Да се отчита дължината на обхвата (рис. 4.1).
• Сваляне на стойката за стена (рис. 4.2).
• Пробиване на дупки и поставяне на дюбели (рис. 4.3).
• Завинтване на стойката за стена (рис. 4.3).
• Настройка (рис. 4.4). →„6. Упътване“
• Завинтване на сензорната лампа на стойката за стена (рис. 4.5).

• Насочване на LED-панела със сензор (рис. 3.4).

• Соларният панел се насочва така, че силата и продължителността на слънчевото осветяване са възможно най-високи (рис. 3.4).

• Компасът се отбелязва (южно изложение) (рис. 3.4).

5. Опция

Отделен монтаж на соларен и LED-панел

За да се оптимизира експлоатацията има възможност за разделен монтаж на соларния и LED-панел (рис. 5.1).

– LED-panel: където светлината е необходима.
- Соларен панел: където достига директната слънчева светлина.

Опасност от щети

Дърпане за кабела може да унищожи продукта.

• Кабельт да се положи така, че да не може да бъде достигнат от деца.
  • Сваляне на стойката за стена (рис. 5.2).
• Разделяне на соларен и LED-панел (рис. 5.3).
• Пробиване на дупки и поставяне на дюбели (рис. 5.4).
• Полагане на удължителния кабел зад стойката за стена (рис. 5.4).
• Завинтване на стойката за стена (рис. 5.4).
• Свързване на удължителния кабел със соларния панел (рис. 5.5).
• Монтаж на капака върху соларния панел (рис. 5.5).
• Завинтване на соларния панел за стойката за стена (рис. 5.6).
• Изтегляне надолу на удължителния кабел (рис. 5.6).
• Пробиване на дупки и поставяне на дюбели (рис. 5.7).
• Полагане на удължителния кабел зад стойката за стена (рис. 5.7).
• Завинтване на стойката за стена (рис. 5.7).
• Свързване на удължителния кабел с LED-панела (рис. 5.8).
• Монтаж на капака върху LED-панела (рис. 5.9).
• Настройка (рис. 5.10). →„6. Упътване“
• Завинтване на LED-панела за стойката за стена (рис. 5.11).
• Изтегляне надолу на удължителния кабел (рис. 5.11).
• Насочване на LED-панела със сензор (рис. 3.4).

• Соларният панел се насочва така, че силата и продължителността на слънчевото осветяване са възможно най-високи (рис. 3.4).

• Компасът се отбелязва (южно изложение) (рис. 3.4).

6. Упътване

Преди първото пускане

- Лампата се активира с поставяне на програматора на P2. За една минута лампата е в тестов режим и след това в програма P2.

Тестов режим

При тест лампата работи в дневен режим.

При засичане на движение лампата включва в интервал от 1 минута, независимо от настройката на светлочувствителността, с време за изключване след края на засичането 10 секунди. След изтичане на това време автоматично се активира избраната програма.

В тестов режим червеният LED свети постоянно.

Настройка на желания режим през програматора

– Р0: изключен (заводска настройка).
Потребителите (LED-панел и сензор) са деактивирани.
– P1: сензорен режим.
Лампата включва само след импулс от датчика за движение.
– P2: сензорен режим с намалено осветление. Лампата включва след импулс от датчика за движение. Потоянно осветление в сутрешните и вечерни часове с намалена мощност.

Време преди изключване и осветеност

– При първа употреба се определя времето преди изключване.
– При програма 2 в първата нощ намаленото осветление на сутринта е изключено.
– Времето преди изключване и осветеността се адаптират автоматично към околната среда, напр. лампата може да изключва по-бавно през лятото, отколкото през зимата.
– Намаленото осветление дава възможност за нощно осветяване с около 3 % от осветителната мощ. При движение в обхвата светлината се включва на максимальна мощност. След което лампата отново преминава на намалено осветление (около 3 %).
– Продължителността на намаленото осветление е адаптирана към околната среда. При използване на намалено осветление спада осветителния резерв. Препоръчва се то да се изключва (P1), когато не е необходимо, за да остава по-голям резерв за фазите, бедни на слънчева светлина.

Ръчно зареждане на батерията

Когато батерията е с намален капацитет (напр. при лошо време) червеният LED в сензора мига. Батерията може да се зареди с обикновено зарядно с Micro-USB букса (не се съдържа в комплекта). Зареждане на батерията може да отнеме до 6 часа.

Опасност от щети от влага

Отворената Micro-USB букса (E) не е защитена от вода.

• Батерията да се зарежда само в сухи помещения.
  • Включва се Micro-USB адаптера.
  – Червен LED мига: зареждането е активно При твърде изтощена батерия могат да минат до 10 минути, докато LED започне да мига.
  – Червен LED свети: батерията е напълно заредена.

- Micro-USB адаптера се отстранява.

– Червеният LED угасва.

Опасност от щети при липса на употреба

Когато лампата не се използва дълго време (напр. складиране), батерията може да се унищожи поради дълбоко разреждане.

• Програматор на Р0.
• Батерията да се зареди напълно преди сваляне от употреба.
• Батерията да се зарежда редовно при липса на употреба.

7. Проблеми

Червен LED в сензора мига

– Капацитетът на батерията е твърде малък.
- батерията да се зареди с Micro-USB адаптер (не се съдържа в комплекта).

Лампата не се включва

– Капацитетът на батерията е твърде малък.
- батерията да се зареди с Micro-USB адаптер (не се съдържа в комплекта).
– Прекъснат кабел или късо съединение.
- Да се проверят връзките.
– Програматор на Р0.
- Програматорът да се постави на P1 или P2.
– Обхватът не е настроен целево.
- Обхватът да се провери.

Лампата не се изключва

– Продължаващо движение в обхвата.

- Обхватът да се провери.

Лампата се включва произволно

– Неконтролирано движение в обхвата:

– Вятър движи дървета и храсти.
- Засичане на автомобили на пътя.
- Внезапна промяна в температурата заради променени климатични условия (вятър, дъжд, сняг) или течение от вентилатори, отворени прозорци.
- Обхватът да се провери.
- Лампата се клати (движи се) напр. заради силен вятър или дъжд.
- Лампата да се монтира на стабилна основа.

Батерията не се зарежда

- Соларният панел е замърсен.

- Соларният панел да се почисти с мека кърпа и слаб почистващ препарат.

– Мястото на соларния панел не е оптимално.

- Мястото да се провери (повече директна слънчева светлина).

- След дългогодишна употреба батерията може да е загубила способността си да се зарежда.

• Батерията да се замени (резервна батерия XSolar, 3,3 V 2,5 AH, EAN 007841006488).
• Моля изпратете добре опакования продукт до най-близкия сервис. Замяната трябва да се извърши от производителя или квалифициран електротехник.

8. Почистване и грижа

Продуктът не се нуждае от поддръжка.

Редовен контрол за щети може да удължи живота на продукта.

Отстраняване на замърсявания може да удължи функционалността на продукта.

Опасност от щети

При използване на погрешен почистващ препарат лампата може да бъде повредена.

• Да се провери поносимостта към препарата на повърхностите.
• Лампата да се почисти с мека кърпа и слаб почистващ препарат.

При замърсявания на соларния панел:

- соларният панел да се почисти с мека кърпа и слаб почистващ препарат.

9. Отстраняване

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди с общите домашни отпадъци!

Само за страни от ЕС: Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

Не изхвърляйте стари уреди, акумулатори / батерии в общия боклук, в огън или във вода.

Акумулатори / батерии трябва да се събират, рециклират или да се отстраняват по предпазващ за околната среда начин.

Само за страни от ЕС: Според Директива 2006/66/ЕО дефектни или изтощени акумулатори / батерии трябва да бъдат рециклирани. Акумулатори / батерии негодни за употреба могат да бъдат върнати на търговеца или в пункт за събиране на вредни отпадъци.

Този продукт на Steinel е произведен с найголямо старание, проверен е за функционалност и безопасност, според действащите разпоредби, след което е подложен на качествен контрол, на принципа на случайния избор. STEINEL гарантира перфектна изработка и функции. Гаранцията е с продължителност 36 месеца и започва от деня на покупката. Ние отстраняваме дефекти, причинени от грешки в производството или качеството на материала, ремонтирайки или заменяйки дефектните части, по наш избор. Гаранцията не важи за щети по износващи се части, както и за щети и дефекти, получени в резултат на неправилна употреба или поддръжка.

Последващи щети на чужди предмети са изключени от гаранцията.

Гаранцията е валидна само, ако неразглобеният уред бъде изпратен на съответния сервис, добре опакован и придружен от кратко описание на дефекта, касова бележка или фактура (дата на покупка и печат на търговец).

Ремонтен сервис: След изтичане на гаранцията или при дефекти, непокрити от гаранцията, попитайте в найблизкия заводски сервис за възможностите за ремонт.

CN

1. 关于本文件

请仔细阅读并妥善保管！
