XSolar LS - Lamp STEINEL - Tasuta kasutusjuhend

Toote tüüp	Liikumisanduriga päikesevalgusti
Mark	Steinel
Mudel	XSolar LS
Mõõtmed (l x k x s)	189 x 298 x 186,5 mm
Kaal	Umbes 1,2 kg
Toide	Päikesepaneel + laetav LiFePO4 aku 3000 mAh
LED-i võimsus	6 LED-i, max 1,2 W
Valgusvoog	max 150 luumenit
Valgusefektiivsus	124 lm/W
Värvustemperatuur	3000 K (soe valge)
Tuvastusnurk	140°
Anduri ulatus	max 8,0 m (paigalduskõrgusel 1,8 m)
Pindalavalgustus	30 m²
Sisselülitustase	2 luksi
Taimer	10–30 sekundit (kohanduv tarkvara)
Märgutuli	3% maksimaalsest võimsusest
Orienteerimisnurk (päikesepaneel)	+180°/-150° horisontaalne, 55° kalle
Orienteerimisnurk (LED-paneel)	+/-60° horisontaalne, 55° kalle
Kaitsetase	IP44
Elektriklass	III (väga madalpinge)
Temperatuurivahemik	-20 °C kuni +40 °C
Aku mahutavus	3000 mAh (LiFePO4)
Maksimaalne tööaeg (ilma laadimiseta)	60 päeva 20 tsükliga öö kohta
Käsitsi laadimine	Mikro-USB 5V, max 1A
Paigaldus	Välisseinale, paneelide eraldi paigaldamise võimalus
Tootja garantii	3 aastat (v.a kulumaterjalid)

Korduma kippuvad küsimused - XSolar LS STEINEL

Kuidas paigaldada Steinel XSolar LS lampi?

Valige päikesepaisteline asukoht (lõuna suund). Kinnitage seinakinnitus, keerake valgusti külge, seejärel suunake päikesepaneel ja LED-paneel vastavalt soovitatavatele nurkadele. Eraldi paigaldamiseks kasutage kaasasolevat pikendusjuhet.

Millised töörežiimid on saadaval?

Valiklüliti pakub kolme programmi: P0 (väljas), P1 (ainult andur) ja P2 (andur + märgutuli 3%). Testrežiim kestab 1 minut pärast P2-sse lülitamist.

Kuidas akut käsitsi laadida?

Kasutage kuivas kohas mikro-USB-adapterit (5V, max 1A, pole kaasas). Punane LED vilgub laadimise ajal ja põleb pidevalt, kui aku on 100% laetud. Laadimisaeg võib ulatuda 6 tunnini.

Mida teha, kui lamp ei sütti?

Kontrollige esmalt aku mahutavust (punane LED vilgub). Laadige mikro-USB kaudu. Kontrollige ka lülitit (peab olema P1 või P2), tuvastusala ja ühendusi.

Lamp põleb pidevalt, mida teha?

Selle põhjuseks võib olla pidev liikumine tuvastusalas (puud, loomad) või ebastabiilne paigaldus. Vähendage tuvastusala või kontrollige häirete allikaid.

Kuidas puhastada päikesepaneeli?

Puhastage seda pehme lapiga ja õrna pesuvahendiga. Vältige abrasiivseid tooteid. Puhas paneel optimeerib laadimist.

Kas akut on võimalik vahetada?

Jah, LiFePO4 aku on vahetatav ainult tootja või kvalifitseeritud elektriku poolt. Kasutage asendusmudelit XSolar (3,3V 2,5Ah).

Mis on aku eluiga?

LiFePO4 akut saab igal ajal laadida ilma võimsuse kadu. Selle eluiga sõltub tsüklitest; normaalse kasutuse korral kestab see mitu aastat.

Kas ma saan lampi siseruumides kasutada?

Ei, see lamp on mõeldud ainult välispaigalduseks seinale. IP44 kaitseb seda ilmastiku eest, kuid see ei sobi siseruumidesse.

Kuidas garantiid kasutada?

Saatke täielik toode koos originaalostutõendiga edasimüüjale või Steinel France SAS-ile. Garantii on 3 aastat (5 aastat XLED home seerial) ja katab materjali- või tootmisdefekte.

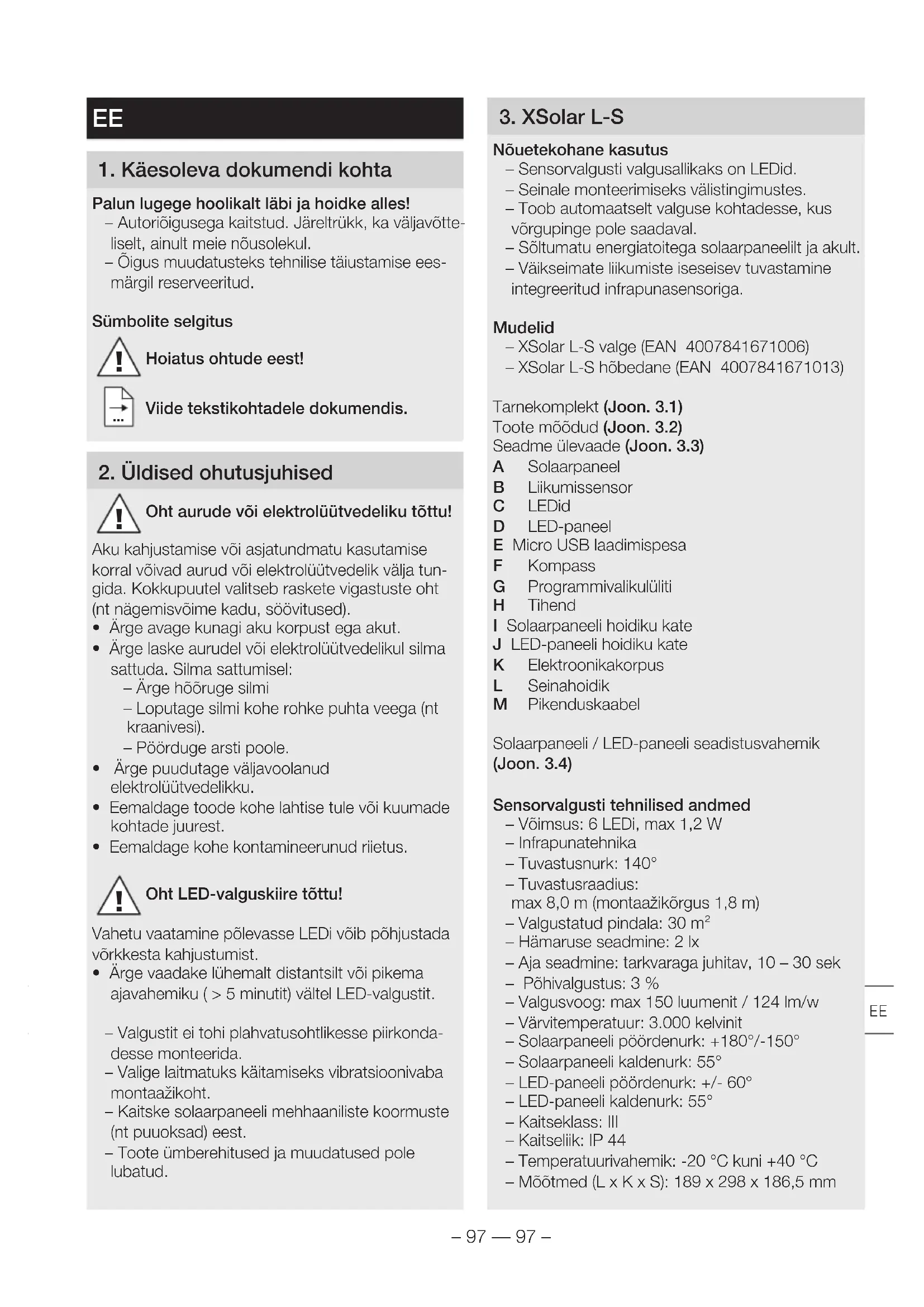

KASUTUSJUHEND XSolar LS STEINEL

EE ..... 97 Järgige tekstiosa!

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles!

– Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.
- Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Oht aurude või elektrolüütvedeliku tõttu!

Aku kahjustamise või asjatundmatu kasutamise korral võivad aurud või elektrolüütvedelik välja tungida. Kokkupuutel valitseb raskete vigastuste oht (nt nägemisvõime kadu, söövitused).

• Ârge avage kunagi aku korpust ega akut.

• Ärge laske aurudel või elektrolüütvedelikul silma sattuda. Silma sattumisel:

• Ärge hõõruge silmi
  – Loputage silmi kohe rohke puhta veega (nt kraanivesi).
  – Pöörduge arsti poole.

- Ärge puudutage väljavoolanud elektrolüütvedelikku.

- Eemaldage toode kohe lahtise tule või kuumade kohtade juurest.

- Eemaldage kohe kontamineerunud riietus.

Oht LED-valguskiire töttu!

Vahetu vaatamine põlevasse LEDi võib põhjustada võrkkesta kahjustumist.

- Ärge vaadake lühemalt distantsilt või pikema ajavahemiku (> 5 minutit) vältel LED-valgustit.

- Valgustit ei tohi plahvatusohtlikesse piirkondadesse monteerida.

- Valige laitmatuks käitamiseks vibratsioonivaba montaažikoht.

- Kaitske solaarpaneeli mehhaaniliste koormuste (nt puuoksad) eest.

- Toote ümberehitused ja muudatused pole lubatud.

3. XSolar L-S

Nõuetekohane kasutus

– Sensorvalgusti valgusallikaks on LEDid.
– Seinale monteerimiseks välistingimustes.
- Toob automaatselt valguse kohtadesse, kus vörgupinge pole saadaval.
- Sõltumatu energiatoitega solaarpaneelilt ja akult.
– Väikseimate liikumiste iseseisev tuvastamine integreeritud infrapunasensoriga.

Mudelid

• XSolar L-S valge (EAN 4007841671006)
• XSolar L-S hõbedane (EAN 4007841671013)

Tarnekomplekt (Joon. 3.1)

Toote mõõdud (Joon. 3.2)

Seadme ülevaade (Joon. 3.3)

A Solaarpaneel
B Liikumissensor
C LEDid
D LED-paneel
E Micro USB laadimispesa
F Kompass
G Programmivalikulüliti
H Tihend

I Solaarpaneeli hoidiku kate

J LED-paneeli hoidiku kate

K Elektroonikakorpus

L Seinahoidik

M Pikenduskaabel

Solaarpaneeli / LED-paneeli seadistusvahemik (Joon. 3.4)

Sensorvalgusti tehnilised andmed

• Võimsus: 6 LEDi, max 1,2 W
• Infrapunatehnika
• Tuvastusnurk: 140°
• Tuvastusraadius: max 8,0 m (montaažikõrgus 1,8 m)
• Valgustatud pindala: 30 m²
• Hämaruse seadmine: 2 lx
• Aja seadmine: tarkvaraga juhitav, 10 - 30 sek
• Põhivalgustus: 3 %
• Valgusvoog: max 150 luumenit / 124 lm/w
• Värvitemperatuur: 3.000 kelvinit
• Solaarpaneeli pöördenurk: +180°/-150°
• Solaarpaneeli kaldenurk: 55°
• LED-paneeli pöördenurk: +/- 60°
• LED-paneeli kaldenurk: 55°
• Kaitseklass: III
• Kaitseliik: IP 44
• Temperatuurivahemik: -20 °C kuni +40 °C
• Möötmed (L x K x S): 189 x 298 x 186,5 mm

Aku tehnilised andmed

-Suure võimsusega LiFePO Liitium-Ferrum-Fosfor aku.
– Igal ajal laetav eluiga lühendamata.
—Automaatne laadimine väga töhus päikesepaneel kaudu.
- Tootja või kvalifitseeritud elektrispetsialisti poolt vahetatav.
- Aku mahutavus: 3.000 mAh
-Maksimaalne valgustuse kestus ühe akulaadimisega ilma laadimiseta: 60 päeva 20 lülituse korral öö kohta.
- Micro USB laadimispesa: 5 V, max 1A köigis kolmes programmis võimalik.

Laadimisaeg sõltub montaažikohast (vahetu päikesekiirgus). Talvel või vihmastel päevadel tuleb arvestada mitu korda pikema laadimisajaga.

Tarvikud

- Asendus-pikenduskaabel XSolar 6M EAN / UPC kood 4007841006518

4. Montaaž

• Kontrollige köiki koostedetaile kahjustuste suhtes.
• Ärge võtke toodet kahjustatud solaarpaneeli või LED-paneeli korral kasutusele.

Ebasoodsatel kasutustingimustel (nt ülespanemine varju või klaasi taha, solaarpaneeli vale väljajoodus) on toote talitluskindlus piiratud

- Valige solaarpaneeli jaoks sobiv rohke vahetu päikesevalgusega koht (löunasuunaline väljajoondus).

- Vältige eendkatustest või puudest tingitud varjamist.

- Pidage silmas liikumise tuvastusraadiust (Joon. 4.1)

• Võtke seinahoidik maha (Joon. 4.2)

- Puurige avad ja pange tüüblid sisse (Joon. 4.3)

• Kruvige seinahoidik külge (Joon. 4.3)

- Teostage seaded (Joon. 4.4) →„6. Käsitsemine“

- Kruvige sensorvalgusti seinahoidiku külge (Joon. 4.5)

- Joondage LED-paneel koos liikumissensoriga välja (Joon. 3.4)

- Joondage solaarpaneel nii välja, et päikesekiirguse tugevus ja kestus on võimalikult maksimaalsed (Joon. 3.4)

- Pidage silmas kompassi (lõunasuunaline väljajoondus) (Joon. 3.4)

5. Suvand

LED- ja solaarpaneeli vahetu montaaž

Kasutustingimuste optimeerimiseks valitseb võimalus solaarpaneeli ja LED-paneeli eraldi monteerida (Joon. 5.1)

• LED-paneel: kus valgust vajatakse.
• Solaarpaneel: kus saavutatakse palju otsest päikesevalgust.

Materiaalsete kahjude oht

Kaablist rebimisel võib toode hävineda.

• Vedage kaabel nii, et see on lastele kättesaamatu.
  • Võtke seinahoidik maha (Joon. 5.2).
• Eraldage solaarpaneel LED-paneelilt (Joon. 5.3).
• Puurige avad ja pange tüüblid sisse (Joon. 5.4).
• Pange pikenduskaabel seinahoidiku taha (Joon. 5.4).

- Kruvige seinahoidik külge (Joon. 5.4).

- Uhendage pikenduskaabel solaarpaneeliga (Joon. 5.5).

- Monteerige solaarpaneeli hoidiku kate solaarpaneeli külge (Joon. 5.5).

- Kruvige solaarpaneel seinahoidiku külge (Joon. 5.6).

• Tõmmake pikenduskaabel alla (Joon. 5.6).

- Puurige avad ja pange tüüblid sisse (Joon. 5.7).

- Pange pikenduskaabel seinahoidiku taha (Joon. 5.7).

• Kruvige seinahoidik külge (Joon. 5.7).

- Uhendage pikenduskaabel LED-paneeliga (Joon. 5.8).

- Monteerige LED-paneeli hoidiku kate LED-paneeli külge (Joon. 5.9).

- Teostage seaded (Joon. 5.10). →„6. Käsitsemine“

- Kruvige LED-paneel seinahoidiku külge (Joon. 5.11).

• Tömmake pikenduskaabel alla (Joon. 5.11).

- Joondage LED-paneel koos liikumissensoriga välja (Joon. 3.4).

- Joondage solaarpaneel nii välja, et päikesekiirguse tugevus ja kestus on võimalikult maksimaalsed (Joon. 3.4).

- Pidage silmas kompassi (lõunasuunaline välja-joondus) (Joon. 3.4).

6. Käsitsemine

Enne esmakordset kasutamist

- Aktiveerige valgusti programmivalikulüliti seadmisega P2 peale. Valgusti on möne minuti vältel testimismooduses ja läheb siis programmi P2.

Testimismoodus

Testimismooduses töötab valgusti päevarežiimis. Liikumise tuvastamisel lülitub valgusti 1-minutilise ajavahemiku vältel hämaruseseadistusest söltumatult 10-sekundilise järeltalitlusajaga sisse. Pärast antud aja möödumist on valitud programm automaatselt aktiivne.

Testimismooduses on punane LED püsivalt sisse lülitatud.

Soovitud režiimi seadistamine programmivaliku-lūliti kaudu

– P0: Väljas (tehaseseadistus).
Tarbijad (LED-paneel ja sensor) on deaktiveeritud.
- P1: Sensorirežiim.
Valgusti lülitub sisse üksnes pärast liikumissen- sori impulssi.
– P2: Põhivalgustusega sensorirežiim.
Valgusti lülitub sisse pärast liikumissensori impulssi.
Vähendatud põhivalgusega püsivalgustus hommiku- ja õhtutundidel.

Järelpõlemisaeg ja heledus

– Esmakordsel kasutamisel määratakse kindlaks järelpõlemisaeg.
– Programmis 2 on põhivalgustus esimese öö hommikul välja lülitatud.
– Järelpõlemisaeg ja heledus kohandatakse automaatselt ümbrustingimustele, nt võib olla järelpõlemiskestus suvel pikem kui talvel.
– Põhivalgustus võimaldab öist valgustamist u 3 % valgustusvõimsusega. Tuvastuspiirkonnas esineval liikumisel lülitatakse valgustus maksimaalsele valgustusvõimsusele. Seejärel lülitub valgusti taas põhivalgustusele (u 3 %).
– Põhivalgustuse põlemiskestus on keskkonnatingimustele kohandatud. Põhivalgustuse kasutamisel põlemisreserv väheneb. Kui põlemiskestust ei vajata, siis on soovitatav see välja lülitada (P1), et päikesevaestel faasidel suuremat reservi omada.

Aku manuaalne laadimine

Aku liiga väikese mahutavuse (nt halva ilmaga) korral vilgub liikumissensoris punane LED. Akut on võimalik laiatarbe Micro USB laadimisadapteriga laadida (ei sisaldu tarnekomplektis). Aku laadimine võib kesta kuni 6 tundi.

Materiaalsete kahjude oht sissetungiva niiskuse töttu

Avatud Micro USB laadimispesa (E) pole sissetungiva vee eest kaitstud.

- Laadige akut ainult kuivades ruumides.

• Ühendage Micro USB laadimisadapter külge:
  – Punane LED vilgub: Laadimisprotseduur aktiivne.
  – Tugevasti tühjenenud aku puhul võib kesta kuni 10 minutit, kuni LED vilgub.
  – Punane LED põleb: Aku on täis laetud.
• Eemaldage Micro USB laadimisadapter.
  – Punane LED kustub.

Materiaalsete kahjude oht mittekasutamisel

Valgusti mittekasutamisel pikema ajavahemiku vältel (nt ladustamine) vöib aku sügava tühjenemise töttu hävineda.

• Seadke programmivalikulüliti P0 peale.
• Laadige aku enne mittekasutamist täiesti täis.
• Laadige mittekasutamise ajal regulaarselt akut.

7. Rikked

Punane LED liikumissensoris vilgub

• Aku mahutavus on liiga väike.
• Laadige aku Micro USB laadimisadapteriga (ei sisaldu tarnekomplektis) täis.

Tuled ei sütti

– Aku mahutavus on liiga väike.
- Laadige aku Micro USB laadimisadapteriga (ei sisaldu tarnekomplektis) täis.
– Juhe katkenud või lühis.
- Kontrollige ühendusi
– Programmivalikulüliti seisab P0 peal.
- Seadke programmivalikulüliti P1 või P2 peale.
– Tuvastuspiirkond pole suunatult seadistatud.
- Kontrollige tuvastuspiirkonda.

Tuled ei kustu

– Pidev liikumine tuvastuspiirkonnas.
- Kontrollige tuvastuspiirkonda.

Valgusti lülitub soovimatult sisse

• Kontrollimatu liikumine tuvastuspiirkonnas:
  – Tuul liigutab puid ja põõsaid.
  – Tuvastatakse söidukeid tänaval.
  – Ilmastikust (tuul, vihm, lumi), ventilaatorite heitõhust või avatud akendest põhjustatud äkiline temperatuurimuutus.
• Kontrollige tuvastuspiirkonda.
  – Valgusti köigub (liigub) nt tuuleiilide või tugeva saju töttu.
• Monteerige valgusti kövale aluspinnale.

Akut ei laeta

– Solaarpaneel määrdunud.
- Puhastage solaarpaneel pehme lapi ja pehmetoimelise puhastusvahendiga.
– Solaarpaneeli ülespanekukoht pole optimaalne.
- Kontrollige ülespanekukohta (võimalikult palju otsest päikesevalgust).
– Aastatepikkuse kasutamise järel on aku laadimisvõime ära kulutatud.
- Laske aku välja vahetada (asendusaku XSolar, 3,3 V 2,5 AH, EAN 007841006488).
- Palun saatke toode korralikult pakitult lähimasse teeninduspunkti. Väljavahetamist tohib teostada ainult tootja või kvalifitseeritud elektrispetsialist.

8. Puhastamine ja hoolitsus

Toode on hooldusvaba.

Regulaarsed kontrollimised kahjustuste suhtes võivad toote eluiga pikendada.

Mustuse eemaldamine võib toote talitlemist pikendada.

Materiaalsete kahjude oht

Valede puhastusvahendite töttu vöib valgusti kah-justada saada.

• Kontrollige pealispinna taluvust puhastusvahendi suhtes.
• Puhastage valgustit pehme lapi ja pehmetoimeli-se puhastusvahendiga.

Solaarpaneeli määrdumise või ilmastikust tingitud setete korral:

- Puhastage solaarpaneeli pehme lapi ja pehmetoimelise puhastusvahendiga

9. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suu-nata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises öiguses tuleb kasutuskölbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

Ärge visake vanu seadmeid, akusid / patareisid majapidamisprügisse, tulle ega vette.

Akud / patareid tuleks kokku koguda, taaskäidelda või keskkonnasõbralikul viisil utiliseerida.

Ainult ELi riikidele:

Direktiivi 2006/66/EÜ kohaselt tuleb defektsed või kasutatud akud / patareid taaskäidelda. Kasutuskõlbmatuks muutunud akud / patareid saab müügi-punktis või saasteainete kogumispunktis ära anda.

10. Tootja garantii

Steineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel läbinud pistelise kontrolli.

Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast.

Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie.

Garantii ei kehti kuluvate osade ning kahju ja pu-uduste kohta, mis on tekkinud oskamatu käsitse-mise või hoolduse tagajärjel. Edasised võõreseme-tele põhjustatud järgkahjud on välistatud.

Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

Remonditeenus: Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast teenindusjaa-mast järele.

LT
