ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RS D2 S STEINEL

• Still inn på nytt 11 Driftsfeil- 53 - Περιεχόμενο συσκευασίας ( εικ31 )Διαστάσεις προϊόντος ( εικ32 )Επισκόπηση συσκευής ( εικ33 )A ΚαπάκιB Πλαίσιο ηλεκτρονικώνC Αισθητήρας HFD Ακροδέκτης σύνδεσηςE Φως νύχταςF Ρύθμιση χρόνουG Ρύθμιση εμβέλειαςH Ρύθμιση ευαισθησίαςΌρια ανίχνευσης σε εγκατάσταση οροφής Ø 3 – 8 m ( εικ34 )Όρια ανίχνευσης σε εγκατάσταση τοίχου Ø 2,50 m ( εικ35 ) 4 Ηλεκτρική εγκατάσταση Διάγραμμα συνδεσμολογίας ( εικ41 ) Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 3 συρμάτων:L = Φάση ( συνήθως μαύρο, καφέ ή γκρι )N = Ουδέτερος αγωγός ( συνήθως μπλε )PE = Αγωγός γείωσης ( πράσινο/κίτρινο )Σε περίπτωση αμφιβολιών πρέπει να προβείτε σε αναγνώρι-ση των καλωδίων με δοκιμαστικό τάσης. Κατόπιν αποσυνδέ-ετε πάλι από την ηλεκτρική τάση. Φάση ( L ) και ουδέτερος αγωγός ( N ) συνδέονται στο μονωτικό ακροδέκτη. Σημαντικό: Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να γίνει εκ νέου αναγνώριση των μεμονωμένων καλωδίων και επανασύνδεση. Στον αγωγό τροφοδοσίας μπορεί φυσικά να υπάρχει διακόπτης δικτύου τροφοδοσίας για ενεργοποίηση και απενεργοποίηση. Η πηγή φωτός αυτού του λαμπτήρα δεν είναι αντικαταστά-σιμη, σε περίπτωση που πρέπει να αντικατασταθεί η πηγή φωτός ( π.χ. με τη λήξη της διάρκειας ζωής της ), πρέπει να αντικατασταθεί ολόκληρος ο λαμπτήρας.Η σύνδεση σε ρεοστατικό διακόπτη προκαλεί βλάβη του αισθητήριου λαμπτήρα. 5 Εγκατάσταση
• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.• Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του προϊόντος.• Κατά την εγκατάσταση του Αιθητήριου λαμπτήρα πρέ-πει να δοθεί προσοχή ώστε να στηριχτεί με αποκλεισμό κραδασμών.

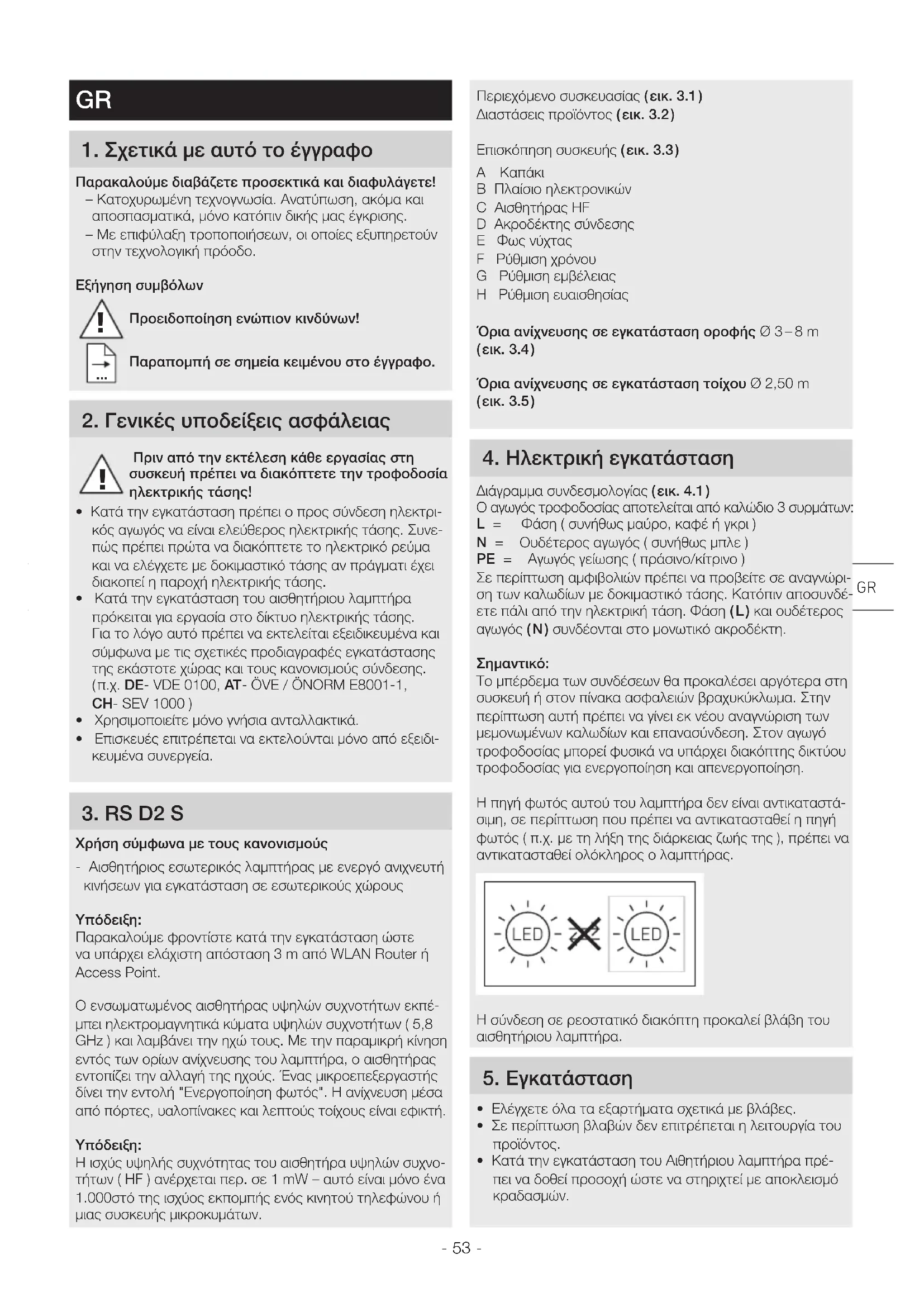

1 Σχετικά με αυτό το έγγραφο Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε! – Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο. Εξήγηση συμβόλων

Προειδοποίηση ενώπιον κινδύνων! Παραπομπή σε σημεία κειμένου στο έγγραφο 2 Γενικές υποδείξεις ασφάλειας Πριν από την εκτέλεση κάθε εργασίας στη συσκευή πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης! • Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλεκτρι-κός αγωγός να είναι ελεύθερος ηλεκτρικής τάσης. Συνε-πώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης. • Κατά την εγκατάσταση του αισθητήριου λαμπτήρα πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Για το λόγο αυτό πρέπει να εκτελείται εξειδικευμένα και σύμφωνα με τις σχετικές προδιαγραφές εγκατάστασης της εκάστοτε χώρας και τους κανονισμούς σύνδεσης. ( π.χ. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000 )• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.• Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδι-κευμένα συνεργεία. 3 RS D2 S Χρήση σύμφωνα με τους κανονισμούς- Αισθητήριος εσωτερικός λαμπτήρας με ενεργό ανιχνευτή κινήσεων για εγκατάσταση σε εσωτερικούς χώρουςΥπόδειξη: Παρακαλούμε φροντίστε κατά την εγκατάσταση ώστε να υπάρχει ελάχιστη απόσταση 3 m από WLAN Router ή Access Point.Ο ενσωματωμένος αισθητήρας υψηλών συχνοτήτων εκπέ-μπει ηλεκτρομαγνητικά κύματα υψηλών συχνοτήτων ( 5,8 GHz ) και λαμβάνει την ηχώ τους. Με την παραμικρή κίνηση εντός των ορίων ανίχνευσης του λαμπτήρα, ο αισθητήρας εντοπίζει την αλλαγή της ηχούς. Ένας μικροεπεξεργαστής δίνει την εντολή "Ενεργοποίηση φωτός". Η ανίχνευση μέσα από πόρτες, υαλοπίνακες και λεπτούς τοίχους είναι εφικτή. Υπόδειξη: H ισχύς υψηλής συχνότητας του αισθητήρα υψηλών συχνο-τήτων ( HF ) ανέρχεται περ. σε 1 mW – αυτό είναι μόνο ένα 1.000στό της ισχύος εκπομπής ενός κινητού τηλεφώνου ή μιας συσκευής μικροκυμάτων.

• Επιλέγετε κατάλληλο σημείο εγκατάστασης λαμβάνο- ντας υπόψη την εμβέλεια και την ανίχνευση κινήσεων. Βήματα εγκατάστασης

• Διακόπτετε τροφοδοσία ρεύματος ( εικ41 )

• Σημαδεύετε σημεία για τρύπες ( εικ51 )

• Ανοίγετε τρύπες και τοποθετείτε τακάκια ( εικ52 )

• Εγκατάσταση με ενδοτοίχιο αγωγό ( εικ53 )

• Εγκατάσταση με εξωτοίχιο αγωγό ( εικ54 )

• Συνδέετε καλώδιο σύνδεσης ( εικ55 )

• Κάνετε ρυθμίσεις ➔ "6 Λειτουργίες ( εικ56 )

• Προσαρμόζετε καπάκι ( εικ57 )

• Ενεργοποιείτε τροφοδοσία ρεύματος ( εικ57 ) 6 Λειτουργία Εφόσον εγκατασταθεί πλήρως το πλαίσιο και πραγματοποι- ηθεί η σύνδεση με το ηλεκτρικό δίκτυο, τότε ο αισθητήριος λαμπτήρας μπορεί να τεθεί σε λειτουργία. Όταν πρόκειται για χειροκίνητη θέση σε λειτουργία του λαμπτήρα μέσω του διακόπτη φωτός απενεργοποιείται για τη φάση μέτρησης μετά από 10 δευτερόλεπτα και κατόπιν είναι σε ενέργεια για τη λειτουργία αισθητήρα. Η εκ νέου ενεργοποίηση του διακόπτη φωτός δεν είναι πλέον απαραίτητη. Λειτουργία ρυθμιστή ( εικ61 ) Ρυθμίσεις εργοστασίου: Ρύθμιση χρόνου: 5 δευτερόλεπτα Ρύθμιση εμβέλειας: 8m Ρύθμιση ευαισθησίας: 2.000Lux Βασική φωτεινότητα: 10% Ρύθμιση χρόνου ( Χρονυστέρηση ) ( εικ61/F ) Η επιθυμητή διάρκεια φωτισμού του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 5 δευτερόλεπτα έως το ανώτερο 15 λεπτά. Με κάθε ανίχνευση κίνησης πριν από την παρέλευση αυτού του χρόνου γίνεται εκ νέου εκκίνηση του χρονόμετρου.

Μετά από κάθε διαδικασία απενεργοποίησης του λαμπτήρα διακόπτεται για 1 περίπου δευτερόλεπτο η εκ νέου ανί- χνευση κίνησης. Μόνο εφόσον παρέλθει αυτός ο χρόνος μπορεί ο λαμπτήρας να ανιχνεύσει κίνηση και να ανάψει πάλι το φως. Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λει- τουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου. Ρύθμιση εμβέλειας ( Ευαισθησία ) ( εικ 61/G ) Με τον όρο εμβέλεια εννοείται η περίπου κυκλική διάμε- τρος στο δάπεδο, η οποία προκύπτει ως όριο ανίχνευσης κατά την εγκατάσταση σε ύψος 2,50 m. – Ρυθμιστής μέγιστο = μεγ. εμβέλεια ( 8m ) – Ρυθμιστής ελάχιστο = ελάχ. εμβέλεια ( 2,50m ) Ρύθμιση ευαισθησίας ( όριο ευαισθησίας ) ( εικ61/H ) Το επιθυμητό όριο ευαισθησίας του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 έως 2.000 Lux. – Ρυθμιστής σε θέση = Λειτουργία φωτός ημέρας ( εξαρτάται από φωτεινότητα ) – Ρυθμιστής σε θέση = Λειτουργία λυκόφωτος ( περ. 2Lux ) Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι σε

Φως νύχτας ( εικ61/E ) Το φως νύχτας καθιστά εφικτό το φωτισμό με περ. 10 % ισχύ φωτός. Μόνο εφόσον γίνει κίνηση στα όρια ανίχνευσης το φως περνάει για το ρυθμισμένο χρόνο ( βλέπε ρύθμιση χρόνου ) σε μέγιστη ισχύ φωτός ( 100% ). Κατόπιν ο λα- μπτήρας επιστρέφει στο ενεργοποιημένο φως νύχτας. – Ρυθμιστής σε θέση = Φως νύχτας ενεργό – Ρυθμιστής σε θέση 0 = Φως νύχτας απενεργοποιημένο Το φως νύχτας είναι ΕΝΤΟΣ, εφόσον γίνει υποβίβαση του ορίου φωτεινότητας. Με ενεργοποιημένη λειτουργία φωτός ημέρας, το φως νύχτας είναι πάντα ΕΝΤΟΣ. Λειτουργία φωτός διαρκείας Εάν εγκατασταθεί διακόπτης δικτύου στον αγωγό τροφο- δοσίας, εκτός από την απλή ενεργοποίηση και απενεργο- ποίηση είναι εφικτές οι ακόλουθες λειτουργίες: Λειτουργία συνεχούς φωτός ( εικ 62 ) 1 ) Άναμμα συνεχούς φωτός: Διακόπτης 2×ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας ρυθμίζεται για 4 ώρες σε συνεχές φως. Κατόπιν ο λαμπτήρας περνάει αυτόματα πάλι σε λειτουργία αισθητήρα. 2 ) Σβήσιμο συνεχούς φωτός: Διακόπτης 1×ΕΚΤΟΣ και ΕΝΤΟΣ. Λαμπτήρας σβήνει ή περνάει σε λειτουργία αισθητήρα.

Η επανειλημμένη ενεργοποίηση του διακόπτη θα πρέπει να γίνεται αλλεπάλληλα και γρήγορα ( σε όρια 0,2 έως 1δευτερόλεπτο ). 7 Απόσυρση Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλ- λον και να ανακυκλώνονται. Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα! Μόνο για χώρες ΕΕ Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον. Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικα- τασταθεί.- 55 - 8 Δήλωση συμμόρφωσης Με την παρούσα ο/η STEINEL GmbH, δηλώνει ότι ο ραδι-οεξοπλισμός RS D2 S πληροί την οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: www.steinel.de 9 Εγγύηση κατασκευαστή Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα απο-κλείονται. Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερο-μηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις. Σέρβις επισκευής: Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητι-κή απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής. 10 Tεχνικά δεδομένα Διαστάσεις Π x Υ x Β 300 × 300 × 65,5 mmΤάση δικτύου 220 – 240V, 50/60HzΙσχύς εισόδου (P ) 8,80WΦωτεινή ροή 886lmΑποδοτικότητα 101lm/WΑναμονή αισθητήρας (P ) 0,39WΘερμοκρασία χρώματος 3.000K (θερμό λευκό)Δείκτης χρωματικής απόδοσης R =82Μέση διάρκεια ζωής μέτρησης L70B50 σε 25°C: >60.000 ώρεςΧρωματική συνέπειαSDCM Εισαγόμενη τιμή: 3Κατανομή φωτεινής έντασης 10015020025090°90° 180°

30°30° 150°150° 60°120°60°120° cd / 1000 lm C0 / C180 C90 / C270 Υλικό ΠλαστικόΤεχνολογία υψηλής συχνότητας (HF) 5.8 GHzΓωνία ανίχνευσης 360° με 160° γωνία ανοίγματοςΡύθμιση χρόνου 15 δευτ. έως 15 λεπτάΡύθμιση ευαισθησίας 2 – 2.000Είδος προστασίας IP 20Κλάση προστασίας IIΑτομική κατανάλωση 630 mWΘερμοκρασία περιβάλλοντος -10°C έως +40 °CΙσχύς εκπομπής περίπου 1 mW ΚΑΤΑΣΚΕΥΑΣΤΗ

GR- 56 - Βλάβη Αιτία Βοήθεια Αισθητήριος λαμπτήρας

• Ασφάλεια αντέδρασε, μη ενεργοποιημένη, διακοπή κυκλώματος

• Βραχυκύκλωμα στο δίκτυο τροφοδοσίας

• Ενδεχόμενος διακόπτης δικτύου ΕΚΤΟΣ

• Ενεργοποίηση ασφάλειας, αντικατάσταση, ενεργοποίηση διακόπτη δικτύου, έλεγχος κυκλώματος με δοκιμαστικό τάσης

• Ενεργοποιείτε διακόπτη δικτύου Αισθητήριος λαμπτήρας δεν ενεργοποιείται

• Λανθασμένη επιλογή ρύθμισης ευαισθησίας

• Διακόπτης δικτύου ΕΚΤΟΣ

• Ενεργοποίηση ασφάλειας, αντικατάσταση, εν ανάγκη έλεγχος

Αισθητήριος λαμπτήρας δεν απενεργοποιείται

• Συνεχείς κινήσεις στα όρια ανίχνευσης • Ελέγχετε όρια κάλυψης Αισθητήριος λαμπτήρας ενεργοποιείται χωρίς αντιληπτή κίνηση

• Ασταθής εγκατάσταση λαμπτήρα

• Υπήρξε κίνηση, αλλά δεν έγινε αντιληπτή από τον παρατηρητή ( κίνηση πίσω από τοίχο, κίνηση μικρού αντικειμένου στο άμεσο περιβάλλον του λαμπτήρα κ.λπ. )

• Κάνετε σταθερή εγκατάσταση πλαισίου

• Ελέγχετε όρια κάλυψης Αισθητήριος λαμπτήρας δεν ενεργοποιείται παρά την

• Γρήγορες κινήσεις καταπιέζονται για μείωση παρασίτων ή έγινε πολύ μικρή ρύθμιση ορίων κάλυψης

• Λανθασμένη επιλογή ρύθμισης ευαισθησίας

• Ελέγχετε όρια κάλυψης
