Вид продукт	Вътрешна лампа с детекция и HF детектор
Марка	Steinel
Модел	RS D2 S
Размери (Д × В × Ш)	300 × 300 × 65,5 mm
Захранване	220–240 V, 50/60 Hz
Консумирана мощност (P_on)	8,80 W
Светлинен поток	886 lm
Светлинна ефективност	101 lm/W
Цветна температура	3 000 K (топло бяло)
Индекс на цветопредаване (Ra)	82
Среден експлоатационен живот (L70B50 при 25°C)	> 60 000 h
Технология на откриване	HF 5,8 GHz, ъгъл 360° (отваряне 160°)
Обхват	2,50 m до 8 m (регулируем)
Забавяне (продължителност на осветление)	5 s до 15 min (регулируем)
Праг на задействане (осветеност)	2 до 2 000 lx (регулируем)
Функция нощна светлина	Да (10% мощност, включване/изключване)
Функция принудително включване	Да (4 h чрез мрежов ключ)
Степен на защита	IP20
Клас на защита	II
Консумация в готовност (PSB)	0,39 W
Работна температура на околната среда	-10 °C до +40 °C
Материал на корпуса	Пластмаса
Гаранция на производителя	3 години (без износващи се части, възможна замяна)
Ремонтируемост / резервни части	Светлинният източник не може да се заменя – сменете цялото осветително тяло
Поддръжка и почистване	Преди почистване изключете захранването. Използвайте мека и суха кърпа. Не използвайте агресивни продукти.
Безопасност	Преди всяка намеса изключете тока. Инсталацията трябва да отговаря на стандарт NF C 15-100.

Често задавани въпроси - RS D2 S STEINEL

Как да настроите обхвата на детектора?

Завъртете копчето за регулиране на обхвата (g) на корпуса. Минимална позиция = 2,50 m, максимална = 8 m (за монтаж на височина 2,5 m).

Какво да направя, ако лампата изобщо не свети?

Проверете дали мрежовият ключ е в положение ВКЛЮЧЕНО, предпазителят не е изгорял и захранващият кабел не е прекъснат. Също така проверете настройката на прага на задействане (h) – през деня го поставете на дневен режим (⚙).

Как да настроите продължителността на осветлението (забавяне)?

Използвайте бутона Забавяне (f). Той позволява регулиране на продължителността след задействане от около 5 секунди (мин. позиция) до 15 минути (макс. позиция). Всяко ново движение рестартира таймера.

Мога ли да използвам димер с тази лампа?

Не, свързването към димер може да повреди осветителното тяло. Използвайте само стандартен ключ за включване/изключване.

Лампата светва без засичане на движение – защо?

Това може да се дължи на движение зад стена или на малък близък обект. Уверете се, че лампата е здраво закрепена (без вибрации). Намалете обхвата, ако е необходимо. HF детекторът преминава през тънки прегради.

Как да активирате функцията нощна светлина?

Настройте бутона Маркиране (e) на позиция 0 (нощна светлина активирана). Лампата свети с около 10% от мощността си, докато прагът на задействане е достигнат. При движение преминава на 100% за зададеното време.

Какво означава принудително включване и как да го използвам?

Ако устройството е свързано към мрежов ключ, можете да активирате принудителното включване като натиснете ключа 2 пъти ИЗКЛЮЧЕНО след това ВКЛЮЧЕНО (бързо, за 0,2 до 1 секунда). Лампата остава включена 4 часа, след което се връща в режим на засичане.

Мога ли да заменя LED, ако изгори?

Не, светлинният източник не може да се заменя. Ако LED е дефектна, трябва да смените цялото осветително тяло.

Какво е минималното разстояние до WiFi рутер?

При инсталиране се уверете, че поддържате разстояние от поне 3 метра между осветителното тяло и всеки WiFi рутер или точка за достъп, за да избегнете смущения.

Къде мога да намеря декларацията за съответствие?

Пълният текст на декларацията за съответствие на ЕС е достъпен на интернет адрес: www.steinel.de

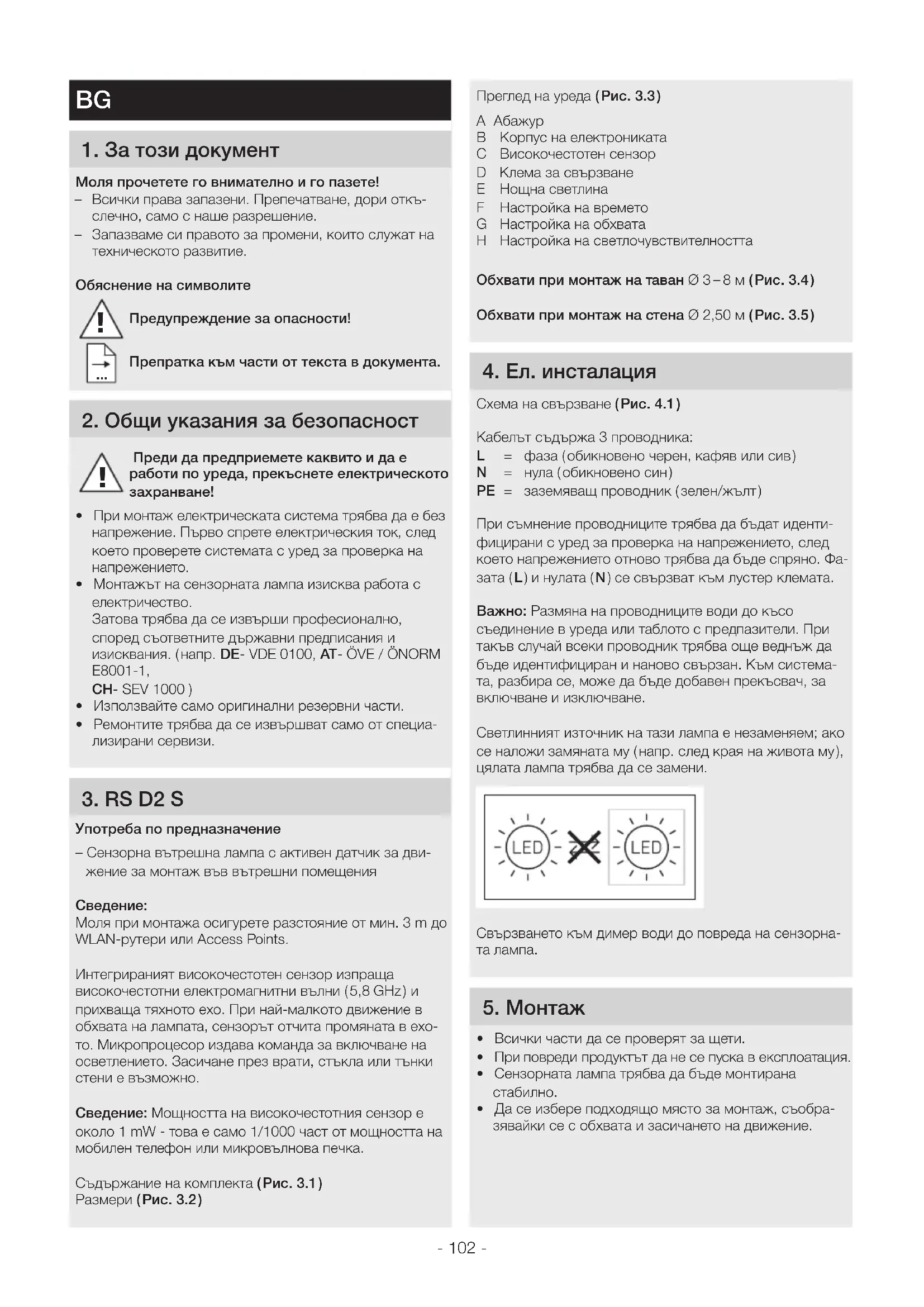

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RS D2 S STEINEL

BG .... 102 Прочетете инструкциите!

CN .... 106 遵守文字说明要求!

Моля прочетете го внимателно и го пазете!

• Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение.
• Запазваме си правото за промени, които служат на техническото развитие.

Обяснение на символите

Препратка към части от текста в документа.

2. Общи указания за безопасност

Преди да предприемете каквито и да е работи по уреда, прекъснете електрическото захранване!

• При монтаж електрическата система трябва да е без напрежение. Първо спрете електрическия ток, след което проверете системата с уред за проверка на напрежението.
• Монтажът на сензорната лампа изисква работа с електричество.
  Затова трябва да се извърши професионално, според съответните държавни предписания и изисквания. (напр. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000 )
• Използвайте само оригинални резервни части.
• Ремонтите трябва да се извършват само от специализирани сервиси.

3. RS D2 S

Употреба по предназначение

– Сензорна вътрешна лампа с активен датчик за движение за монтаж във вътрешни помещения

Сведение:

Моля при монтажа осигурете разстояние от мин. 3 m до WLAN-рутери или Access Points.

Интегрираният високочестотен сензор изпраща високочестотни електромагнитни вълни (5,8 GHz) и прихваща тяхното ехо. При най-малкото движение в обхвата на лампата, сензорът отчита промяната в ехо-то. Микропроцесор издава команда за включване на осветлението. Засичане през врати, стъкла или тънки стени е възможно.

Сведение: Мощността на високочестотния сензор е около 1 mW - това е само 1/1000 част от мощността на мобилен телефон или микровълнова печка.

Съдържание на комплекта (Рис. 3.1)

Размери (Рис. 3.2)

А Абажур
В Корпус на електрониката
С Високочестотен сензор
D Клема за свързване
Е Нощна светлина
F Настройка на времето
G Настройка на обхвата
Н Настройка на светлочувствителността

Схема на свързване (Рис. 4.1)

Кабельт съдържа 3 проводника:

L = фаза (обикновено черен, кафяв или сив)

N = нула (обикновено син)

PE = заземяващ проводник (зелен/жълт)

При съмнение проводниците трябва да бъдат идентифицирани с уред за проверка на напрежението, след което напрежението отново трябва да бъде спряно. Фазата (L) и нулата (N) се свързват към лустер клемата.

Важно: Размяна на проводниците води до късо съединение в уреда или таблото с предпазители. При такъв случай всеки проводник трябва още веднъж да бъде идентифициран и наново свързан. Към система-та, разбира се, може да бъде добавен прекъсвач, за включване и изключване.

Светлинният източник на тази лампа е незаменяем; ако се наложи замяната му (напр. след края на живота му), цялата лампа трябва да се замени.

Свързването към димер води до повреда на сензорна- та лампа.

5. Монтаж

• Всички части да се проверят за щети.
- При повреди продуктът да не се пуска в експлоатация.
- Сензорната лампа трябва да бъде монтирана стабилно.
- Да се избере подходящо място за монтаж, съобразявайки се с обхвата и засичането на движение.

Последователност за монтаж

• Да се изключи електрозахранването (Рис. 4.1)
• Да се маркират местата за пробиване (Рис. 5.1)
• Да се пробият дупките и да се поставят дюбелите (Рис. 5.2)
  • Монтаж със скрити кабели (Рис. 5.3)
  • Монтаж с открити кабели (Рис. 5.4)
  • Кабелите да се свържат (Рис. 5.5)
• Да се направят настройки → "6. Функции" (Рис. 5.6)
  • Да се постави абажура (Рис. 5.7)
• Електрозахранването да се включи (Рис. 5.7)

6. Функция

След като корпусът е монтиран и свързването към мрежата осъществено, сензорната лампа може да бъде включена. При ръчно пускане в експлоатация посредством ключа за включване, лампата се изключва за 10 секунди, навлизайки в калибрираща фаза, след което се активира сензорния режим. Следващо задействане на ключа за включване не е необходимо.

Настройка на обхвата: 8 м

Настройка на светлочувствителността: 2.000 лукса

Настройка на времето

( време на допълнително осветяване ) ( Рис. 6.1/F)

Желаната продължителност на светене на лампата може да се регулира безстепенно от около 5 секунди до макс. 15 минути. Всяко засечено движение преди изтичане на времето връща часовника в първоначална позиция.

Сведение:

След всяко изключване на лампата сензорът за движение остава неактивен за около 1 секунда. Едва след това лампата може да се включи при засечено движение.

При настройка на обхвата и за проверка на функциите се препоръчва да бъде избран най-краткия интервал.

Настройка на обхвата ( чувствителност ) ( Рис. 6.1/G)

Понятието обхват визира диаметъра на приблизително кръглата област на пода, която се образува при монтаж на височина 2,50 м.

• Регулатор на макс. = максимальен обхват (8 м)
  – Регулатор на мин. = минимален обхват (2,50 м)

Настройка на светлочувствителността (праг на задействане) (Рис. 6.1/Н)

Желаният праг на задействане на лампата може да бъде регулиран безстепенно от около 2 до 2.000 лукса.

• Регулатор в позиция ⚙ = дневен режим (независимо от осветеността)
• Регулатор в позиция = слаба светлина (около 2 лукса)

При настройка на обхвата и при проверка на функциите на дневна светлина регулаторът трябва да е на ⚙️.

Нощна светлина (Рис. 6.1/Е)

Нощната светлина дава възможност за осветяване с около 10 % от осветителната мощ. Едва при движение в обхвата светлината се включва на максимальна мощност (100 %) за избраното време (виж настройка на времето). След което лампата преминава на активираната нощна светлина.

• Регулатор на Ⓐ = нощна светлина активирана
  – Регулатор на 0 = нощна светлина деактивирана

Нощната светлина е ВКЛ, когато прага на осветеност бъде подминат. При активиран дневен режим нощната светлина винаги е ВКЛ.

Ако към системата бъде включен прекъсвач, освен включване и изключване са възможни и следните функции:

Ключът да се изключи и включи два пъти. Лампата остава с постоянна светлина за 4 часа. След това автоматично преминава отново в сензорен режим. 2) Изключване:

Ключът да се изключи и включи веднъж. Лампата се изключва, съответно преминава в сензорен режим.

Важно: Многократното натискане на ключа трябва да последва бързо (в рамките на 0,2 до 1 секунда).

7. Отстраняване

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди с общите домашни отпадъци!

Само за страни от ЕС: Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

Важно: уредът не може да бъде заменян.

8. Декларация за съответствие

С настоящото STEINEL GmbH декларира, че този тип радиосъоръжение RS D2 S е в съответствие с Директива 2014/53/EC. Цялостният текст на EC декларацията за съответствие може да се намери на следния интернет адрес: www.steinel.de

Този продукт на Steinel е произведен с найголямо старание, проверен е за функционалност и безопасност, според действащите разпоредби, след което е подложен на качествен контрол, на принципа на случайния избор. STEINEL гарантира перфектна изработка и функции. Гаранцията е с продължителност 36 месеца и започва от деня на покупката.

Ние отстраняваме дефекти, причинени от грешки в производството или качеството на материала, ремонти-райки или заменяйки дефектните части, по наш избор.

Гаранцията не важи за щети по износващи се части, както и за щети и дефекти, получени в резултат на неправилна употреба или поддръжка. Последващи щети на чужди предмети са изключени от гаранцията.

Гаранцията е валидна само, ако неразглобеният уред бъде изпратен на съответния сервис, добре опакован и придружен от кратко описание на дефекта, касова бележка или фактура (дата на покупка и печат на търговец).

Ремонтен сервис: След изтичане на гаранцията или при дефекти, непокрити от гаранцията, попитайте в найблизкия заводски сервис за възможностите за ремонт.

1. Технически данни

Размери Ш x В x Д	300 × 300 × 65,5 мм
Захранване 220–240 V, 50/60 Hz
Консумирана мощност ( P_on ) 8,80 W
Светлинен поток	886 lm
Ефективност101 lm/W
Standby сензор ( P_sb ) 0,39 W
Температура на цвета	3.000 K (топло бяло)
Индекс на цветовото отражение	R_a = 82
Средна продължителност на живот	L70B50 при 25 °C: > 60.000 часа
Консистенция на цвета SDCM	Начална стойност: 3

Материал	Пластмаса
Високочестотна техника	5.8 GHz
Ъгъл на отчитане	360° с 160° ъгъл на разтвор
Настройка на времето	15 с до 15 мин
Настройка на светлочувствителността	2–2.000
Вид защитaIP 20
Клас защита	II
Собствено потребление	630 mW
Околна температура	-10 °C до +40 °C
Излъчваща мощност	приблизително 1 mW

11. Проблеми при експлоатация

Сензорната лампа е без напрежение	Задействал се е предпазител, не е включен, прекъснат кабелКъсо съединениеЕвентуален прекъсвач да се изключи	Предпазителят да се включи или замени, шалтерът да се включи, проводниците да се проверят с уред за напрежениеДа се проверят връзкитеПрекъсвачът да се включи
Сензорната лампа не се включва	Настройката на светлочувствителността е погрешно направенаПрекъсвачът е изключенПредпазителят се е задействал	Настройката да се направи нановоВключванеПредпазителят да се включи, замени; евентуално да се провери връзката
Сензорната лампа не се изключва	Продължаващо движение в обхвата	Да се провери обхвата
Сензорната лампа се включва без видимо движение	Лампата не е монтирана стабилноДвижението е останало скрито за наблюдателя (движение зад стена, движение на малък обект в непосредствена близост до лампата и т.н.)	Корпусът да се закрепи стабилноДа се провери обхвата
Сензорната лампа не се включва, въпреки наличието на движение	Бързи движения не се отчитат, за да се намалят прекъсванията, или е избран твърде малък обхватНастройката на светлочувствителността е погрешно направена	Да се провери обхватаНастройката да се направи наново
