Produkttype	Indendørs lampe med detektion (HF-detektor)
Mærke	Steinel
Model	RS D2 S
Mål (L × H × D)	300 × 300 × 65,5 mm
Strømforsyning	220–240 V, 50/60 Hz
Optagen effekt (P_on)	8,80 W
Lysstrøm	886 lm
Lyseffektivitet	101 lm/W
Farvetemperatur	3 000 K (varm hvid)
Farvegengivelsesindeks (Ra)	82
Gennemsnitlig levetid (L70B50 ved 25°C)	> 60 000 h
Detektionsteknologi	HF 5,8 GHz, vinkel 360° (åbning 160°)
Rækkevidde	2,50 m til 8 m (justerbar)
Forsinkelse (belysningsvarighed)	5 s til 15 min (justerbar)
Tærskelværdi (lysstyrke)	2 til 2 000 lx (justerbar)
Natlys funktion	Ja (10 % effekt, kan aktiveres/deaktiveres)
Tvangsdrift funktion	Ja (4 timer via netafbryder)
IP-klasse	IP20
Beskyttelsesklasse	II
Standby-forbrug (PSB)	0,39 W
Omgivelsestemperatur ved drift	-10 °C til +40 °C
Kabinetmateriale	Plast
Producentgaranti	3 år (undtagen sliddele, ombytning mulig)
Reparationsmulighed / reservedele	Lyskilde kan ikke udskiftes – udskift hele armaturet
Vedligeholdelse og rengøring	Afbryd strømmen før rengøring. Brug en blød, tør klud. Brug ikke aggressive rengøringsmidler.
Sikkerhed	Afbryd strømmen før indgreb. Installation i overensstemmelse med standard NF C 15-100.

Ofte stillede spørgsmål - RS D2 S STEINEL

Hvordan indstilles detektorens rækkevidde?

Drej justeringsknappen for rækkevidde (g) på kabinettet. Minimumsposition = 2,50 m, maksimum = 8 m (ved montering i 2,5 meters højde).

Hvad gør jeg, hvis lampen slet ikke tænder?

Kontrollér, at netafbryderen er i TÆNDT position, at sikringen ikke er sprunget, og at strømkablet ikke er beskadiget. Kontrollér også indstillingen af tærskelværdien (h) – i dagslys skal du indstille den til dagtilstand (⚙).

Hvordan indstilles belysningsvarigheden (forsinkelse)?

Brug knappen Forsinkelse (f). Den justerer efterløbstiden fra ca. 5 sekunder (min. position) til 15 minutter (maks. position). Hver ny bevægelse genstarter timeren.

Kan jeg bruge en lysdæmper med denne lampe?

Nej, tilslutning til en lysdæmper kan beskadige armaturet. Brug kun en standard tænd/sluk-afbryder.

Lampen tænder uden registreret bevægelse – hvorfor?

Det kan skyldes bevægelse bag en væg eller et lille objekt i nærheden. Sørg for, at lampen er solidt monteret (uden vibrationer). Reducer rækkevidden om nødvendigt. HF-detektoren gennemtrænger tynde vægge.

Hvordan aktiveres natlysfunktionen?

Indstil knappen Markeringslys (e) til position 0 (natlys aktiveret). Lampen lyser derefter med ca. 10 % effekt, så længe tærskelværdien er nået. Ved bevægelse skifter den til 100 % i den indstillede varighed.

Hvad betyder tvangsdrift, og hvordan bruges den?

Hvis enheden er tilsluttet en netafbryder, kan du aktivere tvangsdrift ved at trykke på afbryderen 2 gange SLUK og derefter TÆND (hurtigt, på 0,2 til 1 sekund). Lampen forbliver tændt i 4 timer og skifter derefter tilbage til detektionstilstand.

Kan jeg udskifte LED'en, hvis den er defekt?

Nej, lyskilden kan ikke udskiftes. Hvis LED'en er defekt, skal hele armaturet udskiftes.

Hvilken minimumsafstand skal overholdes til en WiFi-router?

Under installationen skal du sørge for at holde en afstand på mindst 3 meter mellem armaturet og eventuelle WiFi-routere eller adgangspunkter for at undgå interferens.

Hvor finder jeg overensstemmelseserklæringen?

Den fulde tekst af EU-overensstemmelseserklæringen er tilgængelig på internettet: www.steinel.de

BRUGSANVISNING RS D2 S STEINEL

DK ..... 41 Følg de skriftlige instruktioner!

Fl. ..... 45 Huomioi tekstiosa!

NO ..... 49 Se tekstdelen!

Efterlystid: 5 sekunder

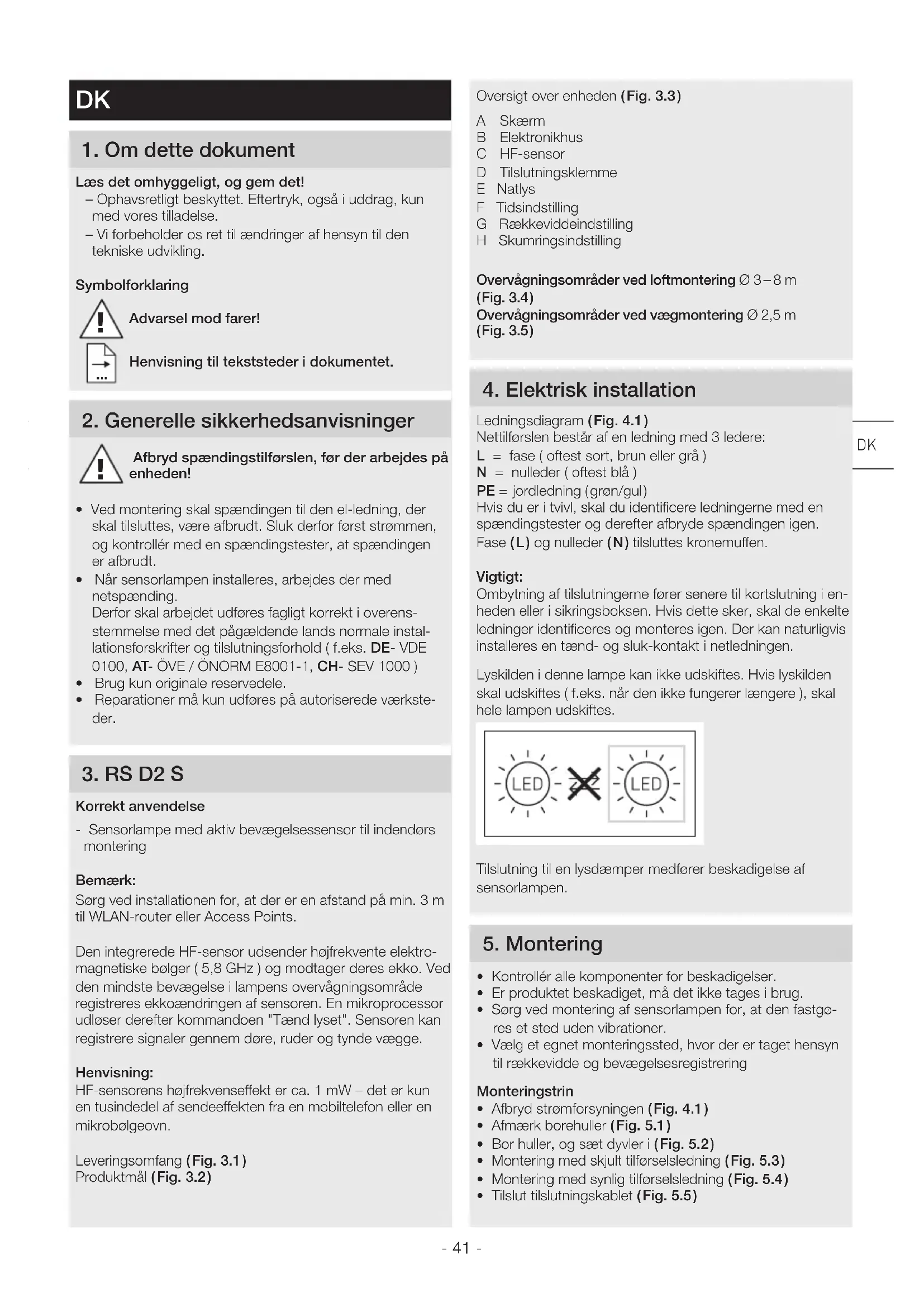

1. Om dette dokument

Læs det omhyggeligt, og gem det!

• Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.
• Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Symbolforklaring

Advarsel mod farer!

Henvisning til tekststeder i dokumentet.

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen, før der arbejdes på enheden!

• Ved montering skal spændingen til den el-ledning, der skal tilsluttes, være afbrudt. Sluk derfor først strømmen, og kontrollér med en spændingstester, at spændingen er afbrudt.
• Når sensorlampen installeres, arbejdes der med netspænding. Derfor skal arbejdet udføres fagligt korrekt i overensstemmelse med det pågældende lands normale installationsforskrifter og tilslutningsforhold (f.eks. DE-VDE 0100, AT-ÖVE/ÖNORM E8001-1, CH-SEV 1000)
  • Brug kun originale reservedele.
• Reparationer må kun udføres på autoriserede værksteder.

3. RS D2 S

Korrekt anvendelse

- Sensorlampe med aktiv bevægelsessensor til indendørs montering

Bemærk:

Sørg ved installationen for, at der er en afstand på min. 3 m til WLAN-router eller Access Points.

Den integrerede HF-sensor udsender højfrekvente elektromagnetiske bolger (5,8 GHz) og modtager deres ekko. Ved den mindste bevægelse i lampens overvågningsområde registreres ekkoændringen af sensoren. En mikroprocessor udløser derefter kommandoen "Tænd lyset". Sensoren kan registrere signaler gennem døre, ruder og tynde vægge.

Henvisning:

HF-sensorens højfrekvenseffekt er ca. 1 mW – det er kun en tusindedel af sendeeffekten fra en mobiltelefon eller en mikrobølgeovn.

Leveringsomfang (Fig. 3.1)

Produktmål (Fig. 3.2)

Oversigt over enheden (Fig. 3.3)

A Skærm
B Elektronikhus
C HF-sensor
D Tilslutningsklemme
E Natlys
F Tidsindstilling
G Rækkeviddeindstilling
H Skumringsindstilling

Overvågningsområder ved loftmontering ∅ 3–8 m (Fig. 3.4)

Overvågningsområder ved vægmontering ∅ 2,5 m (Fig. 3.5)

4. Elektrisk installation

Ledningsdiagram (Fig. 4.1)

Nettilførslen består af en ledning med 3 ledere:

Hvis du er i tvivl, skal du identificere ledningerne med en spændingstester og derefter afbryde spændingen igen.

Fase (L) og nulleder (N) tilsluttes kronemuffen.

Vigtigt:

Ombytning af tilslutningerne fører senere til kortslutning i enheden eller i sikringsboksen. Hvis dette sker, skal de enkelte ledninger identificeres og monteres igen. Der kan naturligvis installeres en tænd- og sluk-kontakt i netledningen.

Lyskilden i denne lampe kan ikke udskiftes. Hvis lyskilden skal udskiftes (f.eks. når den ikke fungerer længere ), skal hele lampen udskiftes.

Tilslutning til en lysdæmper medfører beskadigelse af sensorlampen.

5. Montering

• Kontrollér alle komponenter for beskadigelser.
• Er produktet beskadiget, må det ikke tages i brug.
• Sørg ved montering af sensorlampen for, at den fastgøres et sted uden vibrationer.
• Vælg et egnet monteringssted, hvor der er taget hensyn til rækkevidde og bevægelsesregistrering

Monteringstrin

• Afbryd strømforsyningen (Fig. 4.1)
• Afmærk borehuller (Fig. 5.1)
- Bor huller, og sæt dyvler i (Fig. 5.2)
- Montering med skjult tilførselsledning (Fig. 5.3)
• Montering med synlig tilførselsledning (Fig. 5.4)
- Tilslut tilslutningskablet (Fig. 5.5)

• Foretag indstillinger → "6. Funktioner" (Fig. 5.6)
  • Sæt skærmen på (Fig. 5.7)
  • Tænd strømforsyningen (Fig. 5.7)

6. Funktion

Når huset er monteret, og strømmen er tilsluttet, kan sensorlampen tages i brug. Når lampen tændes manuelt via tænd/sluk-kontakten, slukker den efter 10 sekunder i hele kalibre-ringsfasen og er efterfølgende aktiv med henblik på sensorstyring. Det er ikke nødvendigt at tænde kontakten igen.

Rækkeviddeindstilling:8 m

Skumringsindstilling: 2.000 lux

Grundlysstyrke: 10 %

Tidsindstilling (efterløbstid) (Fig. 6.1/F)

Den ønskede lysperiode for lampen kan indstilles trinløst fra ca. 5 sekunder til maks. 15 minutter. Enhver bevægelse som registreres, inden denne tid er udløbet, starter tidstælleren igen.

Bemærk:

Hver gang lampen slukkes, er en ny bevægelsesregistrering spærret i ca. 1 sekund. Først derefter kan lampen igen tændes ved bevægelse. Det anbefales at indstille den korteste tid til funktionstesten, og når overvågningsområdet indstilles.

Rækkeviddeindstilling (følsomhed) (Fig. 6.1/G)

Med begrebet rækkevidde menes den kredsformede diameter på jorden, som ved montering i 2,50 m højde giver overvågningsområdet.

• Indstillingsknap maksimum = maks. rækkevidde (8 m)
• Indstillingsknap minimum = min. rækkevidde (2,50 m)

Skumringsindstilling (aktiveringstærskel) (Fig. 6.1/H)

Lampens ønskede aktiveringstærskel kan indstilles trinløst fra ca. 2 til 2.000 lux.

• Indstillingsknap indstillet til ⚙ = dagslystilstand (lysstyrkeuafhængig)
• Indstillingsknap indstillet til ℃ = skumringstilstand (ca. 2 lux)

Ved indstilling af overvågningsområdet og funktionstest i dagslys skal indstillingsknappen stå på ⚙️.

Natlys (Fig. 6.1/E)

Natlyset muliggør en belysning med 10 % af lyseffekten. Først ved bevægelse i overvågningsområdet skifter lyset i den indstillede tid ( se tidsindstilling ) til den maksimale lysstyrke ( 100 % ). Derefter skifter lampen til det aktiverede natlys.

• Indstillingsknap på = natlys aktiveret
• Indstillingsknap på 0 = natlys deaktiveret

Natlyset er TÄNDT, när lysstyrkegrænsen underskrides. Når dagslystilstanden er aktiveret, er natlyset altid TÄNDT.

Funktionen permanent belysning

Hvis der monteres en tænd/sluk-kontakt i netledningen,

er følgende funktioner foruden tænd og sluk mulige:

Permanent lys (Fig. 6.2)

1) Tænd permanent belysning:
Sluk og tænd 2 × for kontakten. Lampen indstilles på 4 timers permanent belysning. Derefter skifter den automatisk tilbage til sensorstyring.
2) Sluk permanent belysning:
Sluk og tænd 1 × for kontakten. Lampe slukkes eller skifter til sensorstyring.

Vigtigt:

Hvis kontakten skal aktiveres flere gange, bør dette ske hurtigt efter hinanden ( inden for 0,2 til 1 sekund ).

7. Bortskaffelse

Smid ikke elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

Vigtigt: Transformeren kan ikke udskiftes.

8. Overensstemmelseserklæring

Hermed erklærer STEINEL GmbH, at radioudstyrstypen RS D2 S er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: www.steinel.de

9. Producentgaranti

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøvekontrol. Steinel garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg.

Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke.

Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.

Reparationsservice: Når garantiperioden er udløbet, eller i tilfælde af mangler, der ikke dækkes af garantien, skal du spørge nærmeste serviceværksted om mulighederne for reparation.

3ÅRS PRODUCENT GARANTI

10. Tekniske data

Mål B × H × D 300 × 300 × 65,5 mm

Netspænding 220–240 V, 50/60 Hz

Effektforbrug (Pon) 8,80 W

Lysstrøm 886 lm

Effektivitet 101 lm/W

Standby sensor ( P_sb ) 0,39 W

Farvetemperatur 3.000 K (varm hvid)

Farvegengivelsesindeks R _a=82

Gennemsnitlig beregnet levetid L70B50 ved 25 °C: > 60.000 timer

Farvekonsistens SDCM Startværdi: 3

Lysstyrkefordeling

Materiale plast

HF-teknologi	5,8 GHz
Overvågningsvinkel	360° med 160° åbningsvinkel
Tidsindstilling 15 s til 15 min
Skumringsindstilling	2 – 2.000
Kapslingsklasse	IP 20
Beskyttelsesklasse	II
Eget forbrug	630 mW
Omgivelsestemperatur	-10 °C til +40 °C
Sendeeffekt	ca. 1 mW

11. Driftsforstyrrelser

Fejl Årsag Afhjælpning

Sensorlampen får ingen spænding	Sikring udløst, ikke slået til, ledning afbrudtKortslutning i nettilførslenEvt. tænd/sluk-kontakt er slået fra	Slå sikring til, udskift, tænd tænd/ sluk-kontakt, kontrollér ledning med en spændingstesterKontrollér tilslutningerTænd tænd/sluk-kontakten
Sensorlampen tænder ikkeDer er valgt en forkert skumringsind- stillingNetkontakt SLUKKETSikring udløst		Indstil på nyTændSlå sikring til, udskift, kontrollér evt. tilslutning
Sensorlampen slukker ikkePermanent bevægelse i overvågnings- området		Kontrollér området
Sensorlampen tændes,uden at der kan ses bevægelser	Lampen er ikke fast monteretDer var tale om en bevægelse, som ikke blev registreret af den iagttagen- de person (bevægelse bag en væg, bevægelse af et lille objekt umiddelbart i nærheden af lampen etc.)	Monter huset, så det sidder fastKontrollér området
Sensorlampen tænder ikke trods bevægelse	Hurtige bevægelser undertrykkes for at minimere fejl, eller der er indstillet et for lille overvågningsområdeDer er valgt en forkert skumringsind- stilling	Kontrollér områdetIndstil på ny
