RS D2 S - Lampă STEINEL - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului RS D2 S STEINEL în format PDF.
| Tip produs | Lampă interioară cu detectare și detector HF |
| Marcă | Steinel |
| Model | RS D2 S |
| Dimensiuni (L × Î × A) | 300 × 300 × 65,5 mm |
| Alimentare | 220–240 V, 50/60 Hz |
| Putere absorbită (P_on) | 8,80 W |
| Flux luminos | 886 lm |
| Eficiență luminoasă | 101 lm/W |
| Temperatură de culoare | 3 000 K (alb cald) |
| Indice de redare a culorilor (Ra) | 82 |
| Durată medie de viață (L70B50 la 25°C) | > 60 000 h |
| Tehnologie de detectare | HF 5,8 GHz, unghi 360° (deschidere 160°) |
| Rază de acțiune | 2,50 m până la 8 m (reglabil) |
| Temporizare (durata de iluminare) | 5 s până la 15 min (reglabil) |
| Prag de declanșare (luminozitate) | 2 până la 2 000 lx (reglabil) |
| Funcție lumină de veghe | Da (10 % din putere, activabilă/dezactivabilă) |
| Funcție funcționare forțată | Da (4 h prin întrerupător de rețea) |
| Grad de protecție | IP20 |
| Clasă de protecție | II |
| Consum în standby (PSB) | 0,39 W |
| Temperatură ambiantă de funcționare | -10 °C până la +40 °C |
| Material carcasă | Plastic |
| Garanție producător | 3 ani (excluzând piesele de uzură, înlocuire posibilă) |
| Reparabilitate / piese de schimb | Sursă luminoasă neschimbabilă – înlocuiți ansamblul corpului de iluminat |
| Întreținere și curățare | Decuplați alimentarea înainte de curățare. Utilizați o cârpă moale și uscată. Nu utilizați produse agresive. |
| Siguranță | Decuplați curentul înainte de orice intervenție. Instalare conform normei NF C 15-100. |
Întrebări frecvente - RS D2 S STEINEL
Întrebările utilizatorilor despre RS D2 S STEINEL
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Lampă în format PDF gratuit! Găsiți manualul dvs. RS D2 S - STEINEL și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. RS D2 S mărcii STEINEL.
MANUAL DE UTILIZARE RS D2 S STEINEL

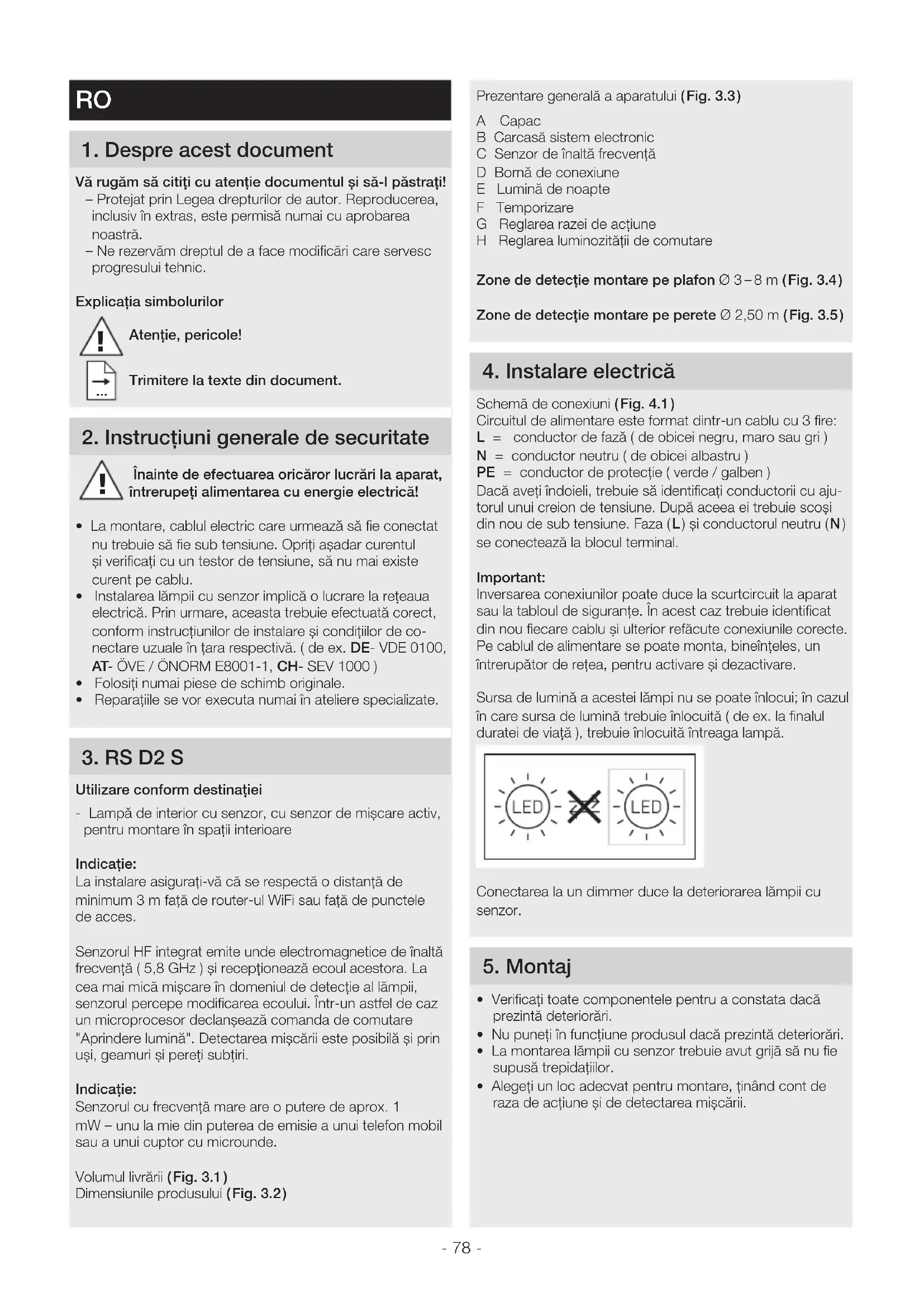

RO ..... 78 Respectați instrucțiunile următoare!
1. Despre acest document
Vă rugăm să citiți cu atenție documentul și să-l păstrați!
– Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.
- Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.
Explicația simbolurilor
Atentie, pericole!
Înainte de efectuarea oricăror lucrări la aparat, întrerupeți alimentarea cu energie electrică!
- La montare, cablul electric care urmează să fie conectat nu trebuie să fie sub tensiune. Opriți așadar curentul și verificați cu un testor de tensiune, să nu mai existe curent pe cablu.
- Instalarea lâmpii cu senzor implică o lucrare la rețeaua electrică. Prin urmare, aceasta trebuie efectuată corect, conform instrucțiunilor de instalare și condițiilor de conectare uzuale în țara respectivă. ( de ex. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000 )
- Folositi numai piese de schimb originale.
- Reparațiile se vor executa numai în ateliere specializate.
3. RS D2 S
Utilizare conform destinației
- Lampă de interior cu senzor, cu senzor de mișcare activ, pentru montare în spații interioare
Indicatie:
La instalare asigurați-vă că se respectă o distanță de minimum 3 m față de router-ul WiFi sau față de punctele de acces.
Senzorul HF integrat emite unde electromagnetice de înaltă frecvență (5,8 GHz) și recepționează ecoul acestora. La cea mai mică mișcare în domeniul de detectie al lămpii, senzorul percepe modificarea ecoului. Într-un astfel de caz un microprocesor declanșează comanda de comutare "Aprindere lumină". Detectarea mișcării este posibilă și prin uși, geamuri și pereți subțiri.
Indicatie:
Senzorul cu frecvență mare are o putere de aprox. 1 mW – unu la mie din puterea de emisie a unui telefon mobil sau a unui cuptor cu microunde.
Volumul livrării (Fig. 3.1)
Dimensiunile produsului (Fig. 3.2)
Prezentare generală a aparatului (Fig. 3.3)
A Capac
B Carcasă sistem electronic
C Senzor de înaltă frecvență
D Bornă de conexiune
E Lumină de noapte
F Temporizare
G Reglarea razei de actiune
H Reglarea luminozității de comutare
Zone de detectie montare pe plafon ∅ 3–8 m (Fig. 3.4)
Zone de detectie montare pe perete ∅ 2,50 m (Fig. 3.5)
4. Instalare electrică
Schemă de conexiuni (Fig. 4.1)
Circuitul de alimentare este format dintr-un cablu cu 3 fire:
L = conductor de fază (de obicei negru, maro sau gri)
N = conductor neutru (de obicei albastru)
PE = conductor de protectie ( verde / galben )
Dacă aveți îndoieli, trebuie să identificați conductorii cu ajutorul unui creion de tensiune. După aceea ei trebuie scoși din nou de sub tensiune. Faza (L) și conductorul neutru (N) se conectează la blocul terminal.
Important:
Inversarea conexiunilor poate duce la scurtcircuit la aparat sau la tabloul de siguranțe. În acest caz trebuie identificat din nou fiecare cablu și ulterior refăcute conexiunile corecte. Pe cablul de alimentare se poate monta, bineînțeles, un întrerupător de rețea, pentru activare și dezactivare.
Sursa de lumină a acestei lămpi nu se poate înlocui; în cazul în care sursa de lumină trebuie înlocuită ( de ex. la finalul duratei de viață ), trebuie înlocuită întreaga lampă.
Conectarea la un dimmer duce la deteriorarea lâmpii cu senzor.
5. Montaj
- Verificați toate componentele pentru a constata dacă prezintă deteriorări.
- Nu puneti în funcțiune produsul dacă prezintă deteriorări.
- La montarea lămpi i cu senzor trebuie avut grijă să nu fie supusă trepidațiilor.
- Alegeți un loc adecvat pentru montare, ținând cont de raza de acțiune și de detectarea mișcării.
Etapele montării
- Opriti alimentarea cu curent (Fig. 4.1)
- Marcați locul unde vor fi găurile (Fig. 5.1)
- Faceți găurile și introduceți diblurile (Fig. 5.2)
• Montare cu cablul sub tencuială (Fig. 5.3)
• Montare cu cablul pe tencuială (Fig. 5.4)
• Racordati cablul de conexiune (Fig. 5.5)
• Realizati reglajele → "6. Funcții" (Fig. 5.6)
• Montați capacul (Fig. 5.7) - Porniți alimentarea cu curent (Fig. 5.7)
6. Functionarea
După ce carcasa a fost montată și s-a efectuat conectarea la rețea, lampa cu senzor poate fi pusă în funcțiune. La punerea manuală în funcțiune cu ajutorul întrerupătorului, lampa se stinge pentru faza de inițiere după 10 secunde, după care devine activă pentru funcționarea comandată de senzor. Nu este necesară o nouă acționare a întrerupătorului.
Reglaje din fabrică:
Temporizare: 5 secunde
Luminozitate de comutare: 2.000 lucşi
Luminozitate de bază: 10 %
Temporizare ( interval de continuare a funcționării ) (Fig. 6.1/F)
Durata de iluminare dorită pentru lampă poate fi reglată continuu de la cca. 5 secunde până la max. 15 minute. La fiecare mișcare detectată înaintea scurgerii acestei durate de timp, temporizatorul repornește de la zero.
Indicatie:
După fiecare stingere a lămpii, o nouă detectare de mișcare este posibilă doar după o întrerupere de cca. 1 secundă. Numai după trecerea acestui interval de timp lampa se poate aprinde din nou la detectarea mișcării. La setarea domeniului de detectie și pentru testul de funcționare se recomandă setarea intervalului cel mai scurt.
Reglarea razei de actiune ( sensibilitatea ) ( Fig. 6.1/G)
Prin noțiunea de rază de acțiune se înțelege diametrul unei zone circulare la nivelul solului, care reprezintă zona de detectie în cazul montării la o înălțime de 2,50 m.
- Buton de reglare maxim = rază maximă de acțiune (8 m)
- Buton de reglare minim = rază minimă de acțiune (2,50 m)
Reglarea luminozității de comutare (prag de declanșare) (Fig. 6.1/H)
Pragul dorit de comutare a lămpii poate fi reglat continuu de la cca. 2 lucși până la 2.000 lucși.
- Buton de reglare poziționat pe☀ = regim de lumină naturală ( independent de luminozitate )
- Buton de reglare poziționat pe = regim în funcție de luminozitatea ambientală ( cca. 2 lucși )
La reglarea ariei de detectie și pentru verificarea funcțională la lumina zilei butonul de reglare trebuie să fie poziționat pe ⚙.
Lumină de noapte (Fig. 6.1/E)
Lumina de noapte asigură o iluminare de cca. 10 % din puterea normală. Lampa se aprinde la putere maximă (100 %) doar la sesizarea unei mișcări în aria de detectie, pentru durata de timp setată (vezi Temporizare). Ulterior lampa comută pe lumina de noapte activată.
- Buton de reglare peC = lumină de noapte activată
- Buton de reglare pe 0 = lumină de noapte dezactivată
Lumina de noapte este APRINSĂ atunci când se coboară sub pragul de luminozitate. Dacă este activat regimul de lumină naturală, lumina de noapte este tot timpul APRINSĂ.
Functionare permanentă
Dacă se montează în circuit un întrerupător de la rețea, pe lângă funcțiile simple de activare și dezactivare, sunt posibile următoarele funcții:
Regim de iluminat continuu (Fig. 6.2)
1) Aprinderea luminii continue:
Apăsați pe întrerupător de 2 × STINGERE și APRINDERE.
Lampa este setată pentru 4 ore pe lumină permanentă. Ulterior revine la regimul de funcționare cu senzor.
2) Stingerea luminii continue:
Întrerupător 1 × STINGERE și APRINDERE. Lampa se stinge, respectiv trece în regimul de funcționare cu senzor.
Important:
Actionarea repetată a întrerupătorului trebuie făcută la intervale scurte ( în intervalul 0,2–1 sec.).
7. Evacuarea ca deşeu
Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.
Nu aruncați aparatele electrice la gunoiul menajer!
Numai pentru țările UE
În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.
Important: Aparatul de comandă nu se poate înlocui.
8. Declaratie de conformitate
Prin prezenta, STEINEL GmbH declară că tipul de echipamente radio RS D2 S este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: www.steinel.de
9. Garantia de producător
Acest produs Steinel a fost fabricat cu maximă atenție, verificat din punctul de vedere al funcționării și al siguranței și supus unor controale aleatorii. Steinel garantează structura și funcționarea ireproșabilă a acestui produs. Termenul de garanție este de 36 de luni și începe de la data vânzării produsului către consumator. Garanția acoperă deficiențele bazate pe defecte de material și fabricație.
Îndeplinirea garanției se realizează prin repararea sau înlocuirea pieselor defecte, conform opțiunii noastre. Garanția nu se aplică pieselor de uzură și nici deteriorărilor sau deficientelor cauzate de utilizarea sau întreținerea necores-punzătoare. Este exclusă compensarea daunelor provocate altor obiecte. Garanția este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defectiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).
Reparații și postgaranție: După ieșirea din termenul de garanție sau în cazul defectiunilor pentru care nu beneficiați de reparații în garanție, informați-vă cu privire la posibilitatea reparației la centrul de service cel mai apropiat.
Dimensiuni lățime x înălțime x adâncime 300 × 300 × 65,5 mm
Tensiune de alimentare 220–240 V, 50/60 Hz
Consum de putere (P _on ) 8,80 W
Flux luminos 886 lm
Eficientă 101 lm/W
Standby senzor ( P_sb ) 0,39 W
Temperatura culorii 3.000 K (alb cald)
Indice de redare a culorilor R _a=82
Durata medie de viață nominală L70B50 la 25 °C: >60.000 ore
Consistenta culorii SDCM Valoare inițială: 3
Distribuirea intensității luminii
| Material | rezistent la UV |
| Sistem HF | 5.8 GHz |
| Unghi de detectie | 360° cu unghi de deschidere de 160° |
| Temporizare | 15 sec până la 15 min |
| Setarea luminozității de comutare | 2–2.000 |
| Grad de protectie | IP 20 |
| Clasă de protectie | II |
| Consum propriu | 630 mW |
| Temperatură ambientă | -10 °C până la +40 °C |
| Putere de emisie | aprox. 1 mW |
11. Defecțiuni în funcționare
Defecțiune Cauză Remediu
| Lampa cu senzor nu are curent • Siguranța a declanșat,aparat neconectat, cablu întrerupt• Scurtcircuit în cablul de rețea• Întrerupătorul de rețea eventual existenteste decuplat | • Cuplați siguranța, înlocuiti-o, cuplațiîntrerupătorul de rețea, verificați cablulcu ajutorul unui creion de tensiune• Verificați conexiunile• Cuplați întrerupătorul de rețea | |
| Lampa cu senzor nu se aprinde • Reglarea luminozității de comutare esteincorectă• Întrerupător de rețea OPRIT• Siguranța a declanșat | • Reglați din nou• Porniți• Cuplați siguranța, înlocuiti-o,eventual verificați legătura | |
| Lampa cu senzor nu se stinge • Mișcare continuă în zona de detectie • Controlați zona | ||
| Lampa cu senzori se aprinde fărămișcare identificabilă | • Lampa n-a fost fixată bine la montare• S-a produs mișcare, dar nu a fost sesiz-ată de observator ( mișcarea s-a produsdupă un perete, s-a mișcat un obiectmic în imediata apropiere a lămpii etc.) | • Montați carcasa așa încât să nu sedeplaseze• Controlați zona |
| Lampa cu senzori nu se aprindeîn ciuda mișcării | • Detectarea mișcărilor rapide estedezactivată pentru reducerea număruluide semnalări eronate sau zona de de-tecție este setată la un nivel prea redus• Reglarea luminozității de comutare esteincorectă | • Controlați zona• Reglați din nou |
