Produkttype	Innendørslampe med deteksjon og HF-detektor
Merke	Steinel
Modell	RS D2 S
Dimensjoner (L × H × D)	300 × 300 × 65,5 mm
Strømforsyning	220-240 V, 50/60 Hz
Effektforbruk (P_on)	8,80 W
Lysstrøm	886 lm
Lyseffektivitet	101 lm/W
Fargetemperatur	3 000 K (varm hvit)
Fargegjengivelsesindeks (Ra)	82
Gjennomsnittlig levetid (L70B50 ved 25°C)	> 60 000 h
Deteksjonsteknologi	HF 5,8 GHz, vinkel 360° (åpning 160°)
Rekkevidde	2,50 m til 8 m (justerbar)
Etterlystid (belysningsvarighet)	5 s til 15 min (justerbar)
Utløsningsgrense (lysstyrke)	2 til 2 000 lx (justerbar)
Nattlysfunksjon	Ja (10 % effekt, kan aktiveres/deaktiveres)
Påtvungen drift	Ja (4 timer via strømbryter)
Beskyttelsesgrad	IP20
Beskyttelsesklasse	II
Standby-forbruk (PSB)	0,39 W
Omgivelsestemperatur ved drift	-10 °C til +40 °C
Husmateriale	Plast
Produsentgaranti	3 år (unntatt slitedeler, mulig utskifting)
Repareres / reservedeler	Lyskilden kan ikke skiftes – skift hele armaturet
Vedlikehold og rengjøring	Koble fra strømmen før rengjøring. Bruk en myk, tørr klut. Ikke bruk aggressive midler.
Sikkerhet	Koble fra strømmen før inngrep. Installasjon i henhold til NF C 15-100.

Ofte stilte spørsmål - RS D2 S STEINEL

Hvordan justerer jeg detektorens rekkevidde?

Drei justeringsknappen for rekkevidde (g) på huset. Minimumsposisjon = 2,50 m, maksimum = 8 m (ved montering i 2,5 m høyde).

Hva gjør jeg hvis lampen ikke tennes i det hele tatt?

Kontroller at strømbryteren er i PÅ-posisjon, at sikringen ikke har gått, og at strømkabelen ikke er kuttet. Kontroller også innstillingen av utløsningsgrensen (h) – i dagslys, sett den på dagmodus (⚙).

Hvordan justerer jeg belysningsvarigheten (etterlystid)?

Bruk etterlystidsknappen (f). Den justerer etterløpstiden fra ca. 5 sekunder (min-posisjon) til 15 minutter (maks-posisjon). Hver ny bevegelse starter timeren på nytt.

Kan jeg bruke en lysdimmer med denne lampen?

Nei, tilkobling til en lysdimmer kan skade armaturet. Bruk kun en standard av/på-bryter.

Lampen tennes uten at bevegelse detekteres – hvorfor?

Dette kan skyldes bevegelse bak en vegg eller et lite objekt i nærheten. Sørg for at lampen er godt festet (uten vibrasjoner). Reduser rekkevidden om nødvendig. HF-detektoren går gjennom tynne skillevegger.

Hvordan aktiverer jeg nattlysfunksjonen?

Still merking-knappen (e) på posisjon 0 (nattlys aktivert). Lampen lyser da med ca. 10 % effekt så lenge utløsningsgrensen er nådd. Ved bevegelse går den til 100 % i den innstilte tiden.

Hva betyr påtvungen drift og hvordan bruker jeg den?

Hvis enheten er koblet til en strømbryter, kan du aktivere påtvungen drift ved å slå bryteren AV og PÅ 2 ganger (raskt, på 0,2 til 1 sekund). Lampen forblir på i 4 timer, og går deretter tilbake til deteksjonsmodus.

Kan jeg bytte LED hvis den er defekt?

Nei, lyskilden kan ikke skiftes. Hvis LED-en er defekt, må hele armaturet byttes.

Hva er minsteavstanden til en WiFi-ruter?

Ved installasjon må du sørge for en avstand på minst 3 meter mellom armaturet og eventuelle WiFi-rutere eller aksesspunkter for å unngå interferens.

Hvor finner jeg samsvarserklæringen?

Hele teksten til EU-samsvarserklæringen er tilgjengelig på internettadressen: www.steinel.de

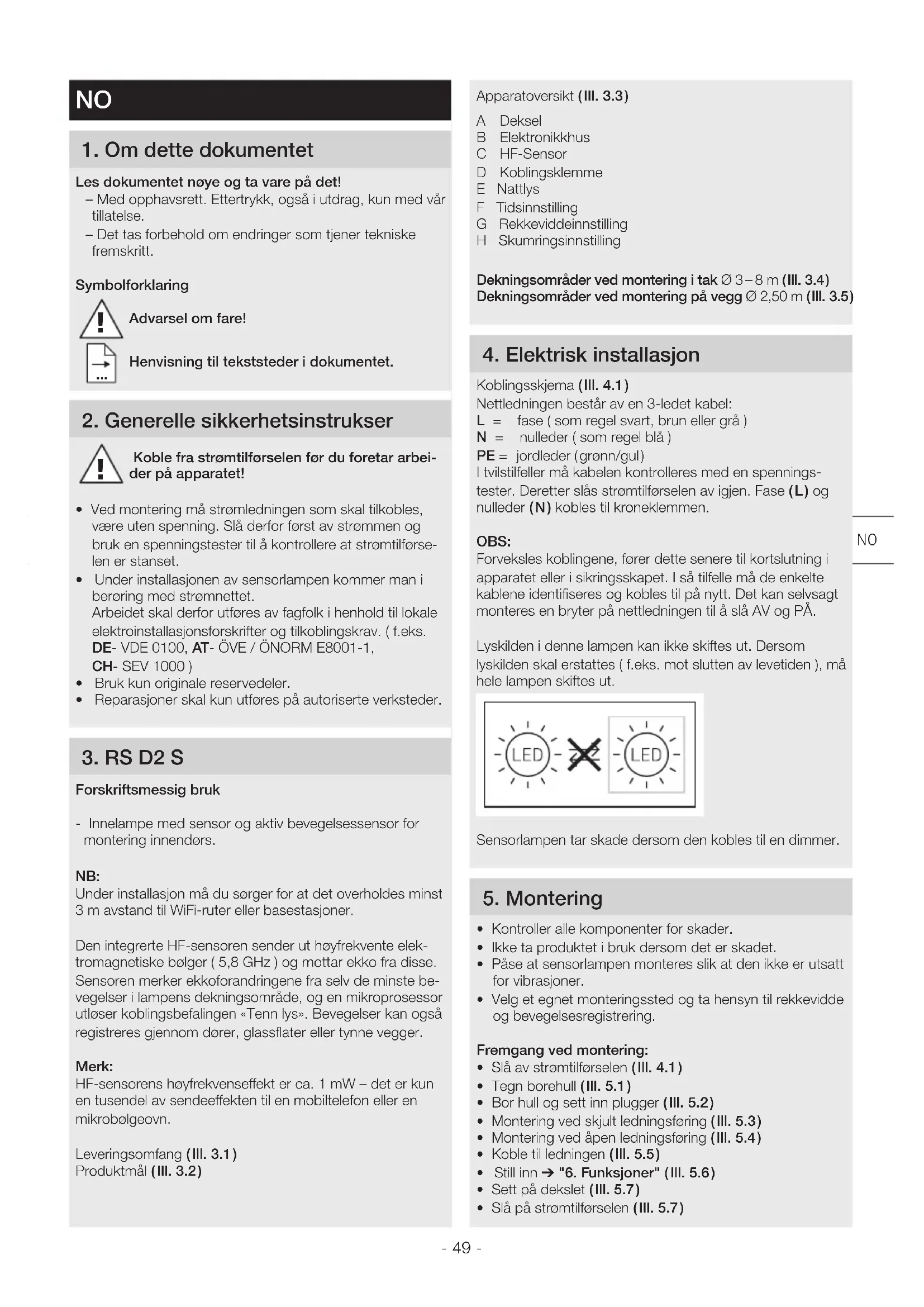

BRUKSANVISNING RS D2 S STEINEL

L = Fas ( oftast svart, brun eller grå )

N = Nolledare ( oftast blå )

L = fase ( oftest sort, brun eller grå )

N = nulleder ( oftest blå )

PE = jordledning (grøn/gul)

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

– Med opphavsrett. Ettertrykk, også i utdrag, kun med vår tillatelse.
- Det tas forbehold om endringer som tjener tekniske fremskritt.

Symbolforklaring

Advarsel om fare!

Koble fra strømtilførselen før du foretar arbeider på apparatet!

• Ved montering må strømledningen som skal tilkobles, være uten spenning. Slå derfor først av strømmen og bruk en spenningstester til å kontrollere at strømtilførselen er stanset.
• Under installasjonen av sensorlampen kommer man i berøring med strømnettet. Arbeidet skal derfor utføres av fagfolk i henhold til lokale elektroinstallasjonsforskrifter og tilkoblingskrav. (f.eks. DE-VDE 0100, AT-ÖVE/ÖNORM E8001-1, CH-SEV 1000)
• Bruk kun originale reservedeler.
• Reparasjoner skal kun utføres på autoriserte verksteder.

3. RS D2 S

Forskriftsmessig bruk

- Innelampe med sensor og aktiv bevegelsessensor for montering innendørs.

NB:

Under installasjon må du sørger for at det overholdes minst 3 m avstand til WiFi-ruter eller basestasjoner.

Den integrerte HF-sensoren sender ut høyfrekvente elektromagnetiske bølger (5,8 GHz) og mottar ekko fra disse. Sensoren merker ekkoforandringene fra selv de minste bevegelser i lampens dekningsområde, og en mikroprosessor utløser koblingsbefalingen «Tenn lys». Bevegelser kan også registreres gjennom dører, glassflater eller tynne vegger.

Merk:

HF-sensorens høyfrekvenseffekt er ca. 1 mW – det er kun en tusendel av sendeeffekten til en mobiltelefon eller en mikrobølgeovn.

Leveringsomfang (III. 3.1)

Produktmål (III. 3.2)

Apparatoversikt (III. 3.3)

A Deksel
B Elektronikkhus
C HF-Sensor
D Koblingsklemme
E Nattlys
F Tidsinnstilling
G Rekkeviddeinnstilling
H Skumringsinnstilling

Dekningsområder ved montering i tak ∅ 3–8 m (Ill. 3.4) Dekningsområder ved montering på vegg ∅ 2,50 m (Ill. 3.5)

4. Elektrisk installasjon

Koblingsskjema (III. 4.1)

L = fase ( som regel svart, brun eller grå )

N = nulleder ( som regel blå )

PE = jordleder (grønn/gul)

I tvilstilfeller må kabelen kontrolleres med en spennings- tester. Deretter slås strømtilførselen av igjen. Fase (L) og nulleder (N) kobles til kroneklemmen.

OBS:

Forveksles koblingene, fører dette senere til kortslutning i apparatet eller i sikringsskapet. I så tilfelle må de enkelte kablene identifiseres og kobles til på nytt. Det kan selvsagt monteres en bryter på nettledningen til å slå AV og PÅ.

• Kontroller alle komponenter for skader.
• Ikke ta produktet i bruk dersom det er skadet.
• Påse at sensorlampen monteres slik at den ikke er utsatt for vibrasjoner.
• Velg et egnet monteringssted og ta hensyn til rekkevidde og bevegelsesregistrering.

Fremgang ved montering:

• Slå av strømtilførselen (III. 4.1)
  • Tegn borehull (III. 5.1)
• Bor hull og sett inn plugger (III. 5.2)
• Montering ved skjult ledningsføring (III. 5.3)
• Montering ved åpen ledningsføring (III. 5.4)
  • Koble til ledningen (III. 5.5)
  • Still inn → "6. Funksjoner" (III. 5.6)
• Sett på dekslet (III. 5.7)
• Slå på strømtilførselen (III. 5.7)

6. Funksjon

Sensorlampen kan tas i bruk når huset er montert og koblet til strømnettet. Tennes lampen manuelt via lysbryter, slår den seg av etter 10 sekunder for innmålingsfasen og er deretter aktivert for sensordrift. Det er ikke nødvendig å aktivere lysbryteren på nytt.

Funksjon innstillingsknapp (Ill. 6.1)

Grunnlysstyrke: 10 %

∅nsket belysningstid kan stilles trinnløst inn fra ca.

5 sekunder til maks. 15 minutter. Hver registrerte bevegelse før denne tiden er utløpt starter tidsuret på nytt.

Merk:

Etter hver utkoblingsprosess er en ny bevegelses- registrering avbrutt i ca. 1 sekund. Først när denne tiden er gått, kan lampen tenne lys ved bevegelse igjen.

Ved innstilling av registreringsområdet og for funksjons- testen anbefales det å stille inn kortest mulig tid.

Rekkeviddeinnstilling (reaksjonsnivå) (Ill. 6.1/G)

Med begrepet rekkevidde menes den omtrent sirkelformede diameteren på bakken som utgjør dekningsområdet när lampen monteres i 2,5 m høyde.

• Innstillingsknapp maks. = maks. rekkevidde (8 m)
• Innstillingsknapp min. = min. rekkevidde (2,50 m)

Skumringsinnstilling (reaksjonsnivå) (III. 6.1/H)

∅nsket reaksjonsnivå for lampen kan stilles trinnlöst inn fra ca. 2–2.000 lux.

• Innstillingsknappen stilt på ⚙ = dagslysmodus (uavhengig av lysstyrke)
• Innstillingsknappen stilt på = skumringsmodus (ca. 2 lux)

Ved innstilling av dekningsområdet og for funksjonstesten i dagslys må stillskruen stå på ⚙️.

Nattlys (III. 6.1/E)

Nattlyset er PÅ dersom nominell verdi for lysstyrke underskrides. Nattlyset er alltid PÅ ved aktivert dagslysmodus.

Permanent lys

Dersom det monteres en nettbryter på nettledningen, har man følgende funksjoner i tillegg til enkel inn- og utkobling:

Permanent lys (III. 6.2)

1) Tenne permanent lys: Slå bryteren 2 × AV og PÅ. Lampen stilles på permanent lys i 4 timer. Deretter går den automatisk over i sensordrift igjen.
2) Slukke permanent lys: Bryter 1 × AV og PÅ. Lampen slukkes eller går over til sensordrift.

OBS:

Trykk på bryteren flere ganger i rask rekkefølge ( rundt 0,2–1 sekund).

7. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje må resirkuleres på en miljøvennlig måte.

Ikke kast elektriske apparater i husholdnings- avfallet.

Gjelder kun EU-land

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en miljøvennlig måte.

Viktig: Funksjonsenheten kan ikke skiftes ut.

8. Samsvarserklæring

Hermed erklærer STEINEL GmbH at det trådlose anlegget av type RS D2 S oppfyller kravene i direktiv 2014/53/EU. Den komplette teksten i EU-samsvarserklæringen finnes på følgende internettadresse: www.steinel.de

9. Produsentgaranti

Dette Steinel-produktet er fremstilt med største nøyaktighet. Det er testet mht. funksjon og sikkerhet i henhold til gjeldende forskrifter og deretter underkastet en stikkprøvekontroll.

Steinel gir full garanti for feilfri kvalitet og funksjon. Garantitiden utgjør 36 måneder, regnet fra dagen apparatet ble solgt til forbrukeren. Vi utbedrer mangler som kan føres tilbake til fabrikasjonsfeil eller feil ved materialene. Garantien ytes ved repa rasjon eller ved at deler med feil byttes ut.

Garantien bortfaller ved skader på slitasjedeler, eller ved skader eller mangler som er oppstått som følge av ukyndig bruk eller vedlikehold. Følgeskader ved bruk (skader på andre gjenstander) dekkes ikke av garantien. Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importøren. Legg ved en kort beskrivelse av feilen samt kvittering eller regning (kjøpsdato og forhandlers stempel).

Reparasjonsservice: Etter garantitidens utløp, eller ved mangler som ikke dekkes av garantien, kan du spørre forhandleren om muligheter for reparasjon.

3ÅRS PRODUSENT GARANTI

10. Tekniske spesifikasjoner

Mål b × h × d 300 × 300 × 65,5 mm

Spenning 220–240 V, 50/60 Hz

Effektopptak ( P_on ) 8,80 W

Lysstrøm 886 lm

Effektivitet 101 lm/W

Standby sensor ( P_sb ) 0,39 W

Fargetemperatur 3.000 K (varmhvit)

Fargegjengivelsesindeks R _a=82

Middels levetid L70B50 ved 25 °C: >60.000 t

Fargekonsistens SDCM Startverdi: 3

Lysstyrkefordeling

Materiale plast

HF-teknologi 5,8 GHz

Dekningsvinkel 360° med 160° åpningsvinkel

Tidsinnstilling 15 sek til 15 min

Skumringsinnstilling 2-2.000

Kapslingsgrad IP 20

Kapslingsklasse II

Egenforbruk 630 mW

Omgivelsestemperatur -10 °C til +40 °C

Sendeeffekt ca. 1 mW

11. Driftsfeil

Feil Årsak Tiltak

Sensorlampen har ikke spenning• Sikringen er gått, ikke slått på, brudd på ledningen• Kortslutning i nettledningen• En eventuell nettbryter er slått av	Aktiver sikringen, sett i ny, slå på ledningsbryteren, kontroller ledningen med spenningstesterKontroller koblingeneSlå på nettbryter
Sensorlampen tennes ikke• Det er valgt feil skumringsinnstilling• Nettbryter er AV• Sikringen har reagert	Still inn på nyttSlå påAktiver sikringen, sett i ny, kontroller ev. koblingene
Sensorlampen slukkes ikke• Permanente bevegelser i dekningsområdet	Kontroller området
Sensorlampen tennes uten åpenbar grunn• Lampen er ikke bevegelsessikkert montert• Det er bevegelser i området som observatøren ikke ser (bevegelser bak vegg, et lite objekt beveger seg i umiddelbar nærhet av lampen etc.)	Monter lampehuset godtKontroller området
Sensorlampen tennes ikke på trossav bevegelser• Raske bevegelser undertrykkes for feilminimering, eller det er innstilt et for lite dekningsområde• Det er valgt feil skumringsinnstilling	Kontroller områdetStill inn på nytt
