Produkttyp	Innenleuchte mit Bewegungssensor und HF-Detektor
Marke	Steinel
Modell	RS D2 S
Abmessungen (L × H × T)	300 × 300 × 65,5 mm
Stromversorgung	220–240 V, 50/60 Hz
Leistungsaufnahme (P_on)	8,80 W
Lichtstrom	886 lm
Lichtausbeute	101 lm/W
Farbtemperatur	3 000 K (Warmweiß)
Farbwiedergabeindex (Ra)	82
Mittlere Lebensdauer (L70B50 bei 25°C)	> 60 000 h
Erkennungstechnologie	HF 5,8 GHz, 360°-Winkel (Öffnungswinkel 160°)
Reichweite	2,50 m bis 8 m (einstellbar)
Nachlaufzeit (Beleuchtungsdauer)	5 s bis 15 min (einstellbar)
Schaltschwelle (Helligkeit)	2 bis 2 000 lx (einstellbar)
Dauerlichtfunktion	Ja (10 % Leistung, aktivierbar/deaktivierbar)
Dauerlicht-Einschaltfunktion	Ja (4 h über Netzschalter)
Schutzart	IP20
Schutzklasse	II
Standby-Leistungsaufnahme (PSB)	0,39 W
Umgebungstemperatur im Betrieb	-10 °C bis +40 °C
Gehäusematerial	Kunststoff
Herstellergarantie	3 Jahre (ausgenommen Verschleißteile, Ersatz möglich)
Reparierbarkeit / Ersatzteile	Lichtquelle nicht austauschbar – gesamte Leuchte ersetzen
Wartung und Reinigung	Vor der Reinigung Stromversorgung unterbrechen. Nur ein weiches, trockenes Tuch verwenden. Keine aggressiven Reinigungsmittel verwenden.
Sicherheit	Vor jedem Eingriff Strom abschalten. Installation gemäß Norm NF C 15-100.

Häufig gestellte Fragen - RS D2 S STEINEL

Wie stelle ich die Reichweite des Detektors ein?

Drehen Sie den Einstellknopf für die Reichweite (g) am Gehäuse. Minimale Position = 2,50 m, maximale Position = 8 m (bei Montage in 2,5 m Höhe).

Was tun, wenn die Lampe überhaupt nicht angeht?

Überprüfen Sie, ob der Netzschalter auf EIN steht, die Sicherung nicht durchgebrannt ist und das Stromkabel nicht unterbrochen ist. Kontrollieren Sie auch die Einstellung der Schaltschwelle (h) – stellen Sie sie bei Tageslicht auf den Tagesmodus (⚙).

Wie stelle ich die Beleuchtungsdauer (Nachlaufzeit) ein?

Verwenden Sie den Knopf Nachlaufzeit (f). Damit stellen Sie die Nachlaufzeit von etwa 5 Sekunden (Min.-Position) bis 15 Minuten (Max.-Position) ein. Jede neue Bewegung startet die Zeitschaltuhr neu.

Kann ich einen Dimmer mit dieser Lampe verwenden?

Nein, der Anschluss an einen Dimmer kann die Leuchte beschädigen. Verwenden Sie nur einen Standard-Ein/Aus-Schalter.

Die Lampe schaltet sich ein, ohne dass eine Bewegung erkannt wird – warum?

Das kann durch Bewegungen hinter einer Wand oder durch kleine Objekte in der Nähe verursacht werden. Stellen Sie sicher, dass die Lampe fest montiert ist (ohne Vibrationen). Reduzieren Sie ggf. die Reichweite. Der HF-Detektor durchdringt dünne Trennwände.

Wie aktiviere ich die Dauerlichtfunktion?

Stellen Sie den Knopf Dauerlicht (e) auf Position 0 (Dauerlicht aktiviert). Die Lampe leuchtet dann mit etwa 10 % ihrer Leistung, solange die Schaltschwelle erreicht ist. Bei Bewegung schaltet sie für die programmierte Dauer auf 100 %.

Was bedeutet die Dauerlicht-Einschaltfunktion und wie wird sie verwendet?

Wenn das Gerät an einen Netzschalter angeschlossen ist, können Sie die Dauerlicht-Einschaltfunktion aktivieren, indem Sie den Schalter 2-mal auf AUS und dann auf EIN stellen (schnell, in 0,2 bis 1 Sekunde). Die Lampe bleibt 4 Stunden lang an und schaltet dann zurück in den Erkennungsmodus.

Kann ich die LED ersetzen, wenn sie defekt ist?

Nein, die Lichtquelle ist nicht austauschbar. Wenn die LED defekt ist, muss die gesamte Leuchte ersetzt werden.

Welcher Mindestabstand zu einem WiFi-Router ist einzuhalten?

Achten Sie bei der Installation darauf, einen Abstand von mindestens 3 Metern zwischen der Leuchte und jedem WiFi-Router oder Access Point einzuhalten, um Störungen zu vermeiden.

Wo finde ich die Konformitätserklärung?

Der vollständige Text der EU-Konformitätserklärung ist unter der Internetadresse www.steinel.de verfügbar.

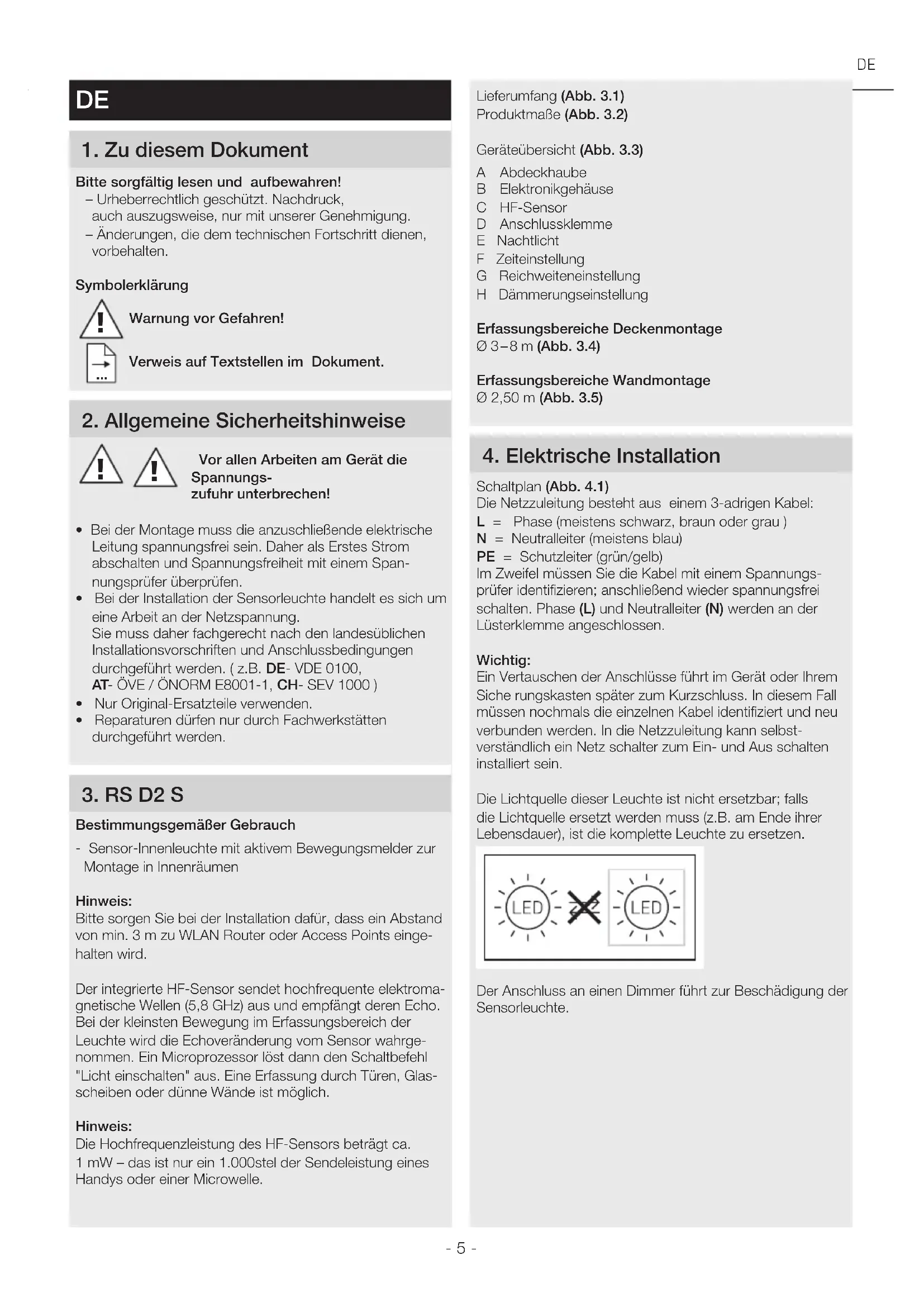

BEDIENUNGSANLEITUNG RS D2 S STEINEL

DE ..... 5 Textteil beachten!

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren!

• Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
• Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungs- zufuhr unterbrechen!

• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
• Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. (z.B. DE-VDE 0100, AT-ÖVE/ÖNORM E8001-1, CH-SEV 1000)
• Nur Original-Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

3. RS D2 S

Bestimmungsgemäßer Gebrauch

- Sensor-Innenleuchte mit aktivem Bewegungsmelder zur Montage in Innenräumen

Hinweis:

Bitte sorgen Sie bei der Installation dafür, dass ein Abstand von min. 3 m zu WLAN Router oder Access Points eingehalten wird.

Der integrierte HF-Sensor sendet hochfrequente elektromagnetische Wellen (5,8 GHz) aus und empfängt deren Echo. Bei der kleinsten Bewegung im Erfassungsbereich der Leuchte wird die Echoveränderung vom Sensor wahrgenommen. Ein Microprozessor löst dann den Schaltbefehl "Licht einschalten" aus. Eine Erfassung durch Türen, Glasscheiben oder dünne Wände ist möglich.

Hinweis:

Die Hochfrequenzleistung des HF-Sensors beträgt ca. 1 mW – das ist nur ein 1.000stel der Sendeleistung eines Handys oder einer Microwelle.

Lieferumfang (Abb. 3.1)

Produktmaße (Abb. 3.2)

Geräteübersicht (Abb. 3.3)

A Abdeckhaube
B Elektronikgehäuse
C HF-Sensor
D Anschlussklemme
E Nachtlicht
F Zeiteinstellung
G Reichweiteneinstellung
H Dämmerungseinstellung

Erfassungsbereiche Deckenmontage

∅ 3-8 m (Abb. 3.4)

Erfassungsbereiche Wandmontage

∅ 2,50 m (Abb. 3.5)

4. Elektrische Installation

Schaltplan (Abb. 4.1)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

PE = Schutzleiter (grün/gelb)

Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Neutralleiter (N) werden an der Lüsterklemme angeschlossen.

Wichtig:

Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Siche rungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identifiziert und neu verbunden werden. In die Netzzuleitung kann selbstverständlich ein Netz schalter zum Ein- und Aus schalten installiert sein.

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z.B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

Der Anschluss an einen Dimmer führt zur Beschädigung der Sensorleuchte.

5. Montage

• Alle Bauteile auf Beschädigung prüfen.
• Bei Schäden das Produkt nicht in Betrieb nehmen.
• Bei der Montage der Sensorleuchte ist darauf zu achten, dass sie erschütterungsfrei befestigt wird.
• Geeigneten Montageort auswählen unter Berücksichtigung der Reichweite und Bewegungserfassung.

Montageschritte

• Stromversorgung abschalten (Abb. 4.1)
• Bohrlöcher anzeichnen (Abb. 5.1)
- Löcher bohren und Dübel einsetzen (Abb. 5.2)
• Montage Zuleitung Unterputz (Abb. 5.3)
• Montage Zuleitung Aufputz (Abb. 5.4)
• Anschlusskabel anschließen (Abb. 5.5)
- Einstellungen vornehmen → "6. Funktionen" (Abb. 5.6)
• Abdeckhaube aufsetzen (Abb. 5.7)
• Stromversorgung einschalten (Abb. 5.7)

6. Funktion

Nachdem das Gehäuse montiert und der Netzanschluss vorgenommen ist, kann die Sensorleuchte in Betrieb genommen werden. Bei manueller Inbetriebnahme über den Lichtschalter schaltet die Leuchte für die Einmessphase nach 10 Sekunden aus und ist anschließend für den Sensorbetrieb aktiv. Ein erneutes Betätigen des Lichtschalters ist nicht erforderlich.

Funktion Einstellregler (Abb. 6.1)

Werkseinstellungen:

Zeiteinstellung: 5 Sekunden

Reichweiteneinstellung:8 m

Dämmerungseinstellung: 2.000 Lux

Grundhelligkeit: 10 %

Zeiteinstellung (Nachlaufzeit) (Abb. 6.1/F)

Die gewünschte Leucht dauer der Leuchte kann stufenlos von ca. 5 Sekunden bis max. 15 Minuten eingestellt werden. Durch jede erfasste Bewe gung vor Ablauf dieser Zeit wird die Zeituhr erneut ge startet.

Hinweis:

Nach jedem Ab schaltvorgang der Leuchte ist eine erneute Bewe gungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten.

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

Reichweiteneinstellung (Empfindlichkeit) (Abb. 6.1/G)

Mit dem Begriff Reichweite ist der etwa kreisförmige Durchmesser auf dem Boden gemeint, der sich bei Montage in 2,50 m Höhe als Erfassungsbereich ergibt.

• Einstellregler maximal = max. Reichweite (8 m)
• Einstellregler minimal = min. Reichweite (2,50 m)

Dämmerungseinstellung (Ansprechschwelle) (Abb. 6.1/H)

Die gewünschte Ansprech schwelle der Leuchte kann stufenlos von ca. 2 bis 2.000 Lux eingestellt werden.

• Einstellregler auf gestellt = Tageslichtbetrieb (helligkeitsunabhängig)
  – Einstellregler auf gestellt = Dämmerungsbetrieb (ca. 2 Lux)

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf stehen.

Nachtlicht (Abb. 6.1/E)

Das Nachtlicht ermöglicht eine Beleuchtung mit 10 % der Lichtleistung. Erst bei Bewegung im Erfassungsbereich wird das Licht für die eingestellte Zeit (siehe Zeiteinstellung) auf maximale Lichtleistung (100 %) geschaltet. Danach schaltet die Leuchte in das aktivierte Nachtlicht.

– Einstellregler auf = Nachtlicht aktiviert
– Einstellregler auf 0 = Nachtlicht deaktiviert

Das Nachtlicht ist AN, wenn die Helligkeitsschwelle unterschritten wird. Bei aktiviertem Tageslichtbetrieb ist das Nachtlicht immer AN.

Dauerlichtfunktion

Wird ein Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich:

Dauerlichtbetrieb (Abb. 6.2)

1) Dauerlicht einschalten:
Schalter 2 × AUS und AN. Die Leuchte wird für 4 Stunden auf Dauerlicht gestellt. Anschließend geht sie automatisch wieder in den Sensorbetrieb über.
2) Dauerlicht ausschalten:
Schalter 1 × AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über.

Wichtig:

Das mehrmalige Betätigen des Schalters sollte schnell hintereinander erfolgen (im Bereich 0,2 bis 1 Sekunde).

7. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Konformitätserklärung

Hiermit erklärt STEINEL GmbH, dass der Funkanlagentyp RS D2 S der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

9. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden und Erstkäufer des neu hergestellten STEINEL-Produkts gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie gilt nur für Verbraucher.

Verbraucher ist jede natürliche Person, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt nur für STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte. Sollten Sie das Produkt veräußern oder weitergeben, so geht die Garantie nicht auf den Nachbesitzer über. Wir haben die Wahl, ob wir die Garantieleistung durch

kostenlose Reparatur oder kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) leisten. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre (bei Produkten der XLED home-Serie

5 Jahre) jeweils ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Komponenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst.

Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht.

Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produkteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind,
  – bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
  – wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
  – wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.

Geltung deutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, verwenden Sie bitte unser Online-Garantieformular unter www.steinel.de/garantie. Füllen Sie das Formular vollständig aus und laden Sie den Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, hoch. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Nachdem wir Sie per E-Mail dazu aufgefordert haben, senden Sie das Produkt an Ihren Händler oder an unsere in der E-Mail angegebene Adresse.Falls Sie Rückfragen zu den Garantiebedingungen haben, rufen Sie uns gerne über Tel. [phone] an oder schreiben uns eine E-Mail an [e-mail]. Wir helfen Ihnen gerne weiter!

3 JAHRE HERSTELLER GARANTIE

10. Technische Daten

Abmessungen B × H × T 300 × 300 × 65,5 mm

Netzspannung 220–240 V, 50/60 Hz

Leistungsaufnahme (P _on ) 8,80 W

Lichtstrom 886 lm

Effizienz 101 lm/W

Standby Sensor ( P_sb ) 0,39 W

Farbtemperatur 3.000 K (warmweiß)

Farbwiedergabeindex R _a=82

Mittlere Bemessungslebensdauer L70B50 bei 25 °C: > 60.000 Std

Farbkonsistenz SDCM Anfangswert: 3

Lichtstärkeverteilung

Material	Kunststoff
HF-Technik	5,8 GHz
Erfassungswinkel	360° mit 160° Öffn
Zeiteinstellung	15 s bis 15 min
Dämmerungseinstellung	2 – 2.000
Schutzart	IP 20
Schutzklasse	II
Eigenverbrauch	630 mW
Umgebungstemperatur	-10 °C bis +40 °C
Sendeleistung	ca. 1 mW

1. Betriebsstörungen

Störung Ursache Abhilfe
Sensorleuchte ohne Spannung	Sicherung hat ausgelöst, nicht eingeschaltet, LeitungunterbrochenKurzschluss in der Netzzuleitung evtl. vorhandener Netzschalter aus	Sicherung einschalten, tauschen, Netzschaltereinschalten,Leitung überprüfen mit SpannungsprüferAnschlüsse überprüfenNetzschalter einschalten
Sensorleuchte schaltet nicht ein	Dämmerungseinstellung falsch gewähltNetzschalter AUSSicherung hat ausgelöst	neu einstelleneinschaltenSicherung einschalten, tauschen evtl. Anschluss überprüfen
Sensorleuchte schaltet nicht aus	dauernde Bewegung im Erfassungsbereich	Bereich kontrollieren
Sensorleuchte schaltet ohne erkennbare Bewegung ein	Leuchte nicht bewegungssicher montiertBewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Leuchtennähe etc.)	Gehäuse fest montierenBereich kontrollieren
Sensorleuchte schaltet trotz Bewegung nicht ein	schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein eingestelltDämmerungseinstellung falsch gewählt	Bereich kontrollierenneu einstellen
