LIETOŠANAS INSTRUKCIJA RS D2 S STEINEL

• Nustatykite iš naujo 11 Veikimo sutrikimai LT- 98 - Ierīces komplektācija ( 33Att )A Nosedzošā haubeB Elektronikas korpussC Augstfrekvences sensorsD Pieslēguma aizspiednisE Nakts apgaismojumsF Laika iestatīšanaG Darbības rādiusa izvēleH Krēslas sliekšņa iestatīšanaUztveres zonas, piestiprinot lampu pie griestiem Ø 3 – 8 m ( 34 Att )Uztveres zonas, piestiprinot lampu pie sienas Ø 2,50 m ( 35 Att ) 4 Elektriskā instalācija Slēguma plāns ( 41.Att ) Tīkla pievadvadu veido 3 dzīslu kabelis:L = fāze ( parasti melns, brūns vai pelēks )N = nulles vads ( parasti zils )PE = zemējums ( zaļš/dzeltens )Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabeļa dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze ( L ) un nulles vads ( N ) tiek pieslēgti savienotājkopnei. Svarīgi!Pieslēgumu sajaukšana vēlāk var izraisīt īssavienojumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišķu kabeļu noteikšana un savienošana. Tīkla pievadvadā var iemontēt tīkla slēdzi, kas paredzēts ieslēg-šanai un izslēgšanai. Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina ( piem., tā darba mūža beigās ), ir jāno-maina viss gaismeklis.Pieslēgšana pārslēgam izraisa sensorgaismekļa bojājumus. 5 Montāža
• Pārbaudiet visas detaļas, vai tās nav bojātas.• Bojājumu gadījumā nelietojiet produktu.• Montējot sensora gaismekli, uzmanība pievēršama tam, kai tas tiktu piestiprināts stabili.• Izvēlieties montāžai piemērotu vietu, ņemot vērā sniedza-mību un kustības uztveršanu

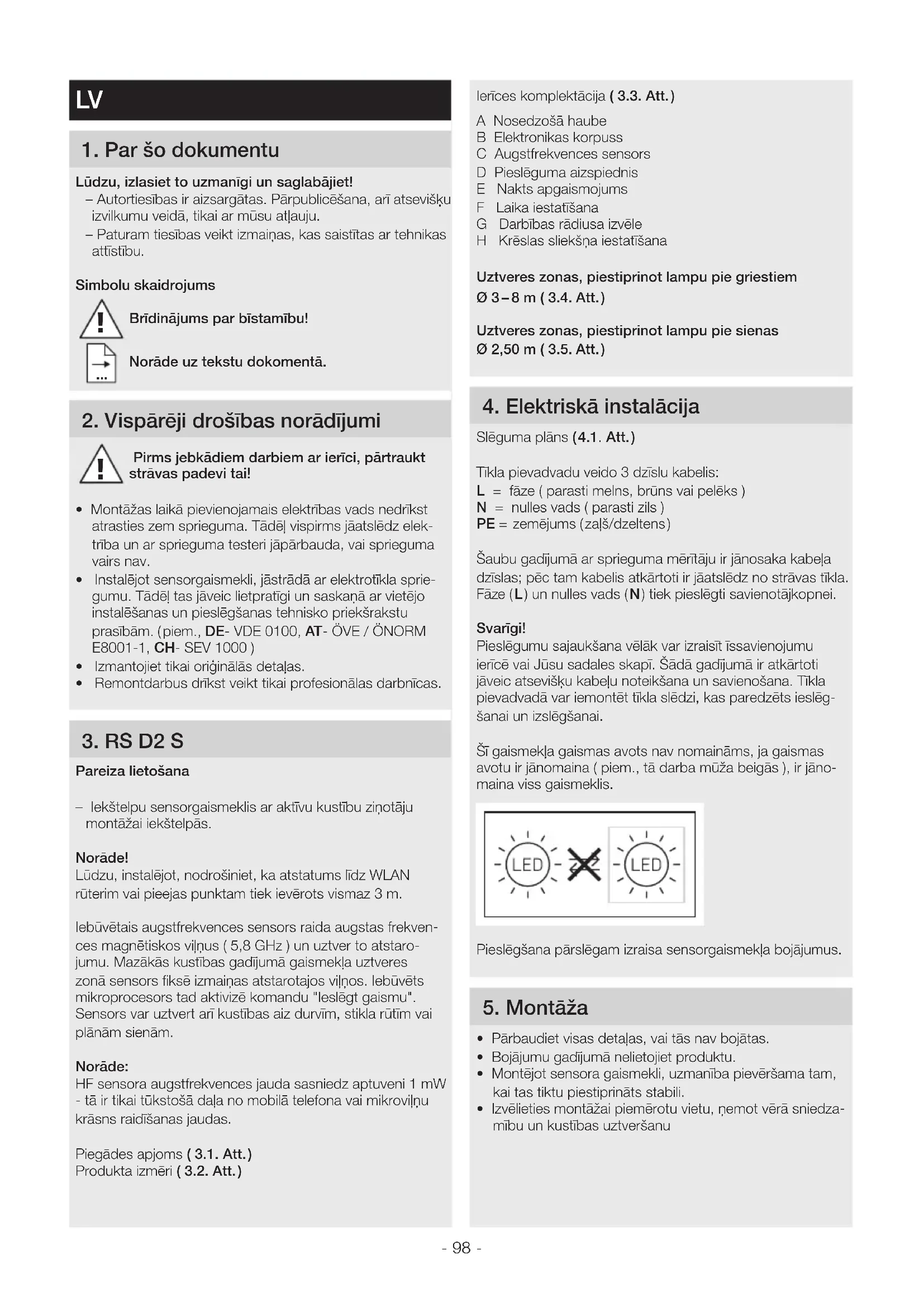

1 Par šo dokumentu Lūdzu, izlasiet to uzmanīgi un saglabājiet! – Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību. Simbolu skaidrojums

Brīdinājums par bīstamību! Norāde uz tekstu dokomentā 2 Vispārēji drošības norādījumi Pirms jebkādiem darbiem ar ierīci, pārtraukt strāvas padevi tai!

• Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz elek-trība un ar sprieguma testeri jāpārbauda, vai sprieguma vairs nav. • Instalējot sensorgaismekli, jāstrādā ar elektrotīkla sprie-gumu. Tādēļ tas jāveic lietpratīgi un saskaņā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām. ( piem., DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000 )• Izmantojiet tikai oriģinālās detaļas.• Remontdarbus drīkst veikt tikai profesionālas darbnīcas. 3 RS D2 S Pareiza lietošana– Iekštelpu sensorgaismeklis ar aktīvu kustību ziņotāju montāžai iekštelpās.Norāde!Lūdzu, instalējot, nodrošiniet, ka atstatums līdz WLAN rūterim vai pieejas punktam tiek ievērots vismaz 3 m.Iebūvētais augstfrekvences sensors raida augstas frekven-ces magnētiskos viļņus ( 5,8 GHz ) un uztver to atstaro-jumu. Mazākās kustības gadījumā gaismekļa uztveres zonā sensors fiksē izmaiņas atstarotajos viļņos. Iebūvēts mikroprocesors tad aktivizē komandu "Ieslēgt gaismu". Sensors var uztvert arī kustības aiz durvīm, stikla rūtīm vai plānām sienām. Norāde: HF sensora augstfrekvences jauda sasniedz aptuveni 1 mW - tā ir tikai tūkstošā daļa no mobilā telefona vai mikroviļņu krāsns raidīšanas jaudas.Piegādes apjoms ( 31Att )Produkta izmēri ( 32Att ) !- 99 - Montāžas soļi

• Atslēdziet elektrības apgādi ( 41Att )

• Atzīmējiet urbuma vietas ( 51Att )

• Izurbiet caurumus un ievietojiet dībeļus ( 52Att )

• Veiciet iestatīšanu ➔ "6Funkcijas ( 56Att )

• Uzlieciet nosedzošo haubi ( 57Att )

• Ieslēdziet elektrības apgādi ( 57Att ) 6 Funkcijas Pēc tam, kad ir uzmontēts korpuss un ir veikts tīkla pie- slēgums, var tikt uzsākta sensorgaismekļa ekspluatācija. Gaismekļa manuālā lietošanā, izmantojot gaismas slēdzi, tas ieslēgšanās fāzē izslēdzas pēc 10 s un pēc tam ir aktīvs sensora darbībai. Atkārtota gaismas slēdža izmantošana nav vajadzīga. Funkciju iestatījumu regulators ( 61 Att ) Rūpnīcas iestatījumi: Laika iestatījums: 5 sekundes Sniedzamības iestatījums: 8 m Krēslas iestatījums: 2.000 luksi Pamata apgaismojuma stiprums: 10% Laika iestatījums ( pēcdarbības laiks ) ( 61/F Att. ) Vēlamo gaismekļa degšanas ilgumu iespējams iestatīt bez pakāpēm no apm. 5 s līdz maks. 15 min. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna. Norāde! Pēc katras gaismekļa izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika paiešanas gais- meklis, uztverot kustību, atkal var ieslēgt gaismu. Iestatot uztvers lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku. Sniedzamības iestatīšana ( jūtīgums ) ( 61/G Att. ) Ar jēdzienu „sniedzamība“ tiek saprasts apļveida laukums uz grīdas, kurš veido uztveres lauku, montējot gaismekli 2,50 m augstumā. – Iestatīšanas slēdzis maks. = maksimālā sniedzamība ( 8 m ) – Iestatīšanas slēdzis min. = minimālā sniedzamība ( 2,50 m ) Krēslas sliekšņa iestatīšana ( reakcijas slieksnis ) ( 61/H Att ) Vēlamo reakcijas slieksni iespējams iestatīt bez pakāpēm no apm. 2 līdz 2.000 luksiem. – Iestatīšnas slēdzis iestatīts uz = dienasgaismas režīms ( atkarībā no apgaismojuma ) – Iestatīšanas slēdzis iestatīts uz = aptumšošanas režīms ( apm. 2 luksi ) Iestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret

Nakts apgaismojums ( 61/E Att. ) Nakts apgaismojums piedāvā apgaismojumu ar aptuveni 10% no apgaismojuma jaudas. Tikai notiekot kustībai uz- tveres laukā, gaisma uz iestatīto laiku ( skat. laika iestatīša- nu ), tiek ieslēgta ar maksimālo gaismas jaudu ( 100% ). Pēc tam gaismeklis ieslēdzas aktivētajā nakts gaismas režīmā. – Iestatījumu regulators uz = Aktivēta nakts gaisma – Iestatījumu regulators uz 0 = Deaktivēta nakts gaisma Nakts gaisma ir IESl., kad gaišuma slieksnis tiek pārkāpts. Aktivēta dienas režīma gadījumā, nakts gaisma vienmēr ir IESl. Ilgstošas gaismas funkcija Ja tīkla pievadā tiek instalēts tīkla slēdzis, paralēli parastajām ieslēgšanas un izslēgšanas funkcijām iespējamas šādas funkcijas: Ilgstoša apgaismojuma režīms ( 62 Att ) 1 ) Ieslēgt ilgstošo apgaismojumu: slēdzi 2×IZSl. un IESl. Gaismeklis tiek iestatīts 4 stundu ilgstošā apgaismojuma režīmā. Beigās gaismeklis automātiski atkal pāriet uz sensora režīmu. 2 ) Izslēgt ilgstošo gaismu: slēdzis 1×IZSl. un IESl. Gais- meklis izslēdzas, t.i., pāriet sensora režīmā. Svarīgi! Vairākkārtējai taustiņa nospiešanai jānotiek ātri ( ar 0,2 līdz 1 sekundes intervālu ). 7 Utilizācija Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei. Nemetiet elektroierīces parastajos atkritumos! Tikai ES valstīm Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei. Svarīgi! Bateriju ierīce nav nomaināma. 8 Atbilstības deklarācija Ar šo STEINEL GmbH deklarē, ka radioiekārta RS D2 S atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: www.steinel.de LV- 100 - Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodaļai.Remonta serviss: Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus. 9 Ražotāja garantija Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā dar-bība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā arī kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. 10 Tehniskie dati Izmēri P x A x Dz 300 × 300 × 65,5 mmElektrotīkla spriegums 220 – 240V, 50/60HzJaudas patēriņš (P ) 8,80WGaismas plūsma 886lmEfektivitāte 101lm/WStandby sensors (P ) 0,39WKrāsas temperatūra 3.000 K (silti balta gaisma)Krāsas attēlošanas indekss R =82Vidējs dzīves ilgums L70B50 pie 25°C: > 60.000 hKrāsas konstistence SDCM Sākuma vērtība: 3Gaismas stipruma sadalījums 10015020025090°90° 180°

30°30° 150°150° 60°120°60°120° cd / 1000 lm C0 / C180 C90 / C270 Materiāls PlastmasaAugstfrekvences tehnika 5.8 GHzUztveres leņķis 360°, ar 160° lielu atveres leņķiLaika iestatīšana 15s bis 15minKrēslas sliekšņa iestatījums 2 – 2.000Aizsardzības veids IP 20Aizsargklase IIStrāvas pašpatēriņš 630 mWApkārtējā temperatūra -10°C līdz +40°CRaidjauda aptuveni 1 mW

GADU GARANTIJA- 101 - Traucējumi Cēlonis Risinājums Sensorgaismeklim netiek pievadīta strāva

• Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vads

• Īssavienojums tīkla pievadvadā

• Iespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots

• Ieslēdziet drošinātāju, nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri

• Jāpārbauda pieslēgumi

• Jāieslēdz tīkla slēdzis Sensorgaismeklis neieslēdzas • Krēslas sliekšņa iestatījums izvēlēts nepareizi

• IZSLĒGTS tīkla slēdzis

• Drošinātājs ir izslēdzies

• Ieslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslē- gumu Sensorgaismeklis neizslēdzas • Nepārtraukta kustība uztveres laukā • Pārbaudiet uztveres zonu Sensorgaismeklis ieslēdzas bez acīmredzama iemesla

• Lampa ir piestiprināta tā, ka tā nav pasargāta no vibrācijām

• Kustība ir bijusi, bet sensors to nav at- pazinis ( kustība aiz sienas, tiešā lampas tuvumā kustējies mazs objekts u.c. )

• Stingri uzmontējiet korpusu

• Pārbaudiet uztveres zonu Sensorgaismeklis neieslēdzas, neskatoties uz kustību

• Lai samazinātu traucējumus, ātras kustības netiek uztvertas, vai arī ir uzstādīts pārāk mazs uztveres lauks

• Krēslas sliekšņa iestatījums izvēlēts nepareizi
