RS D2 S - Svetilka STEINEL - Brezplačna navodila za uporabo

Vrsta izdelka	Notranja svetilka z zaznavanjem in HF detektorjem
Znamka	Steinel
Model	RS D2 S
Dimenzije (D × V × G)	300 × 300 × 65,5 mm
Napajanje	220–240 V, 50/60 Hz
Absorbirana moč (P_on)	8,80 W
Svetlobni tok	886 lm
Svetlobna učinkovitost	101 lm/W
Barvna temperatura	3 000 K (toplo bela)
Indeks barvnega upodabljanja (Ra)	82
Povprečna življenjska doba (L70B50 pri 25°C)	> 60 000 h
Tehnologija zaznavanja	HF 5,8 GHz, kot 360° (odprtina 160°)
Doseg	2,50 m do 8 m (nastavljivo)
Časovnik (trajanje osvetlitve)	5 s do 15 min (nastavljivo)
Prag vklopa (svetlost)	2 do 2 000 lx (nastavljivo)
Funkcija nočne luči	Da (10 % moči, vklop/izklop)
Funkcija prisilnega vklopa	Da (4 h prek omrežnega stikala)
Stopnja zaščite	IP20
Zaščitni razred	II
Poraba v mirovanju (PSB)	0,39 W
Delovna temperatura okolice	-10 °C do +40 °C
Material ohišja	Plastika
Garancija proizvajalca	3 leta (razen potrošnih delov, možna zamenjava)
Popravljivost / nadomestni deli	Vir svetlobe ni zamenljiv – zamenjati celotno svetilko
Vzdrževanje in čiščenje	Pred čiščenjem izklopite napajanje. Uporabite mehko, suho krpo. Ne uporabljajte agresivnih sredstev.
Varnost	Pred posegom izklopite tok. Namestitev v skladu z normo NF C 15-100.

Pogosto zastavljena vprašanja - RS D2 S STEINEL

Kako nastaviti doseg detektorja?

Obrnite gumb za nastavitev dosega (g) na ohišju. Najmanjši položaj = 2,50 m, največji = 8 m (pri montaži na višini 2,5 m).

Kaj storiti, če svetilka sploh ne sveti?

Preverite, ali je omrežno stikalo v položaju VKLOP, ali varovalka ni pregorela in ali napajalni kabel ni prekinjen. Prav tako preverite nastavitev praga vklopa (h) – podnevi ga nastavite na dnevni način (⚙).

Kako nastaviti trajanje osvetlitve (časovnik)?

Uporabite gumb Časovnik (f). Omogoča nastavitev časa delovanja od približno 5 sekund (min. položaj) do 15 minut (maks. položaj). Vsako novo gibanje ponovno zažene časovnik.

Ali lahko s to svetilko uporabljam zatemnilnik?

Ne, priključitev na zatemnilnik lahko poškoduje svetilko. Uporabljajte samo standardno stikalo za vklop/izklop.

Svetilka sveti brez zaznanega gibanja – zakaj?

To je lahko posledica gibanja za steno ali bližnjega majhnega predmeta. Prepričajte se, da je svetilka trdno nameščena (brez tresljajev). Po potrebi zmanjšajte doseg. HF detektor prodira skozi tanke stene.

Kako vklopiti funkcijo nočne luči?

Nastavite gumb Označevanje (e) na položaj 0 (nočna luč aktivirana). Svetilka potem sveti s približno 10 % moči, dokler je dosežen prag vklopa. Ob gibanju preklopi na 100 % za nastavljeni čas.

Kaj pomeni prisilni vklop in kako ga uporabiti?

Če je naprava priključena na omrežno stikalo, lahko vklopite prisilni vklop tako, da stikalo 2-krat obrnete v IZKLOP in nato v VKLOP (hitro, v 0,2 do 1 sekunde). Svetilka ostane vklopljena 4 ure, nato preklopi nazaj v način zaznavanja.

Ali lahko zamenjam LED, če je pregorela?

Ne, svetlobni vir ni zamenljiv. Če je LED okvarjena, je treba zamenjati celotno svetilko.

Kakšna je najmanjša razdalja do WiFi usmerjevalnika?

Pri namestitvi pazite, da med svetilko in vsakim WiFi usmerjevalnikom ali dostopno točko ohranite najmanj 3 metre razdalje, da preprečite motnje.

Kje najdem izjavo o skladnosti?

Celotno besedilo izjave EU o skladnosti je na voljo na spletnem naslovu: www.steinel.de

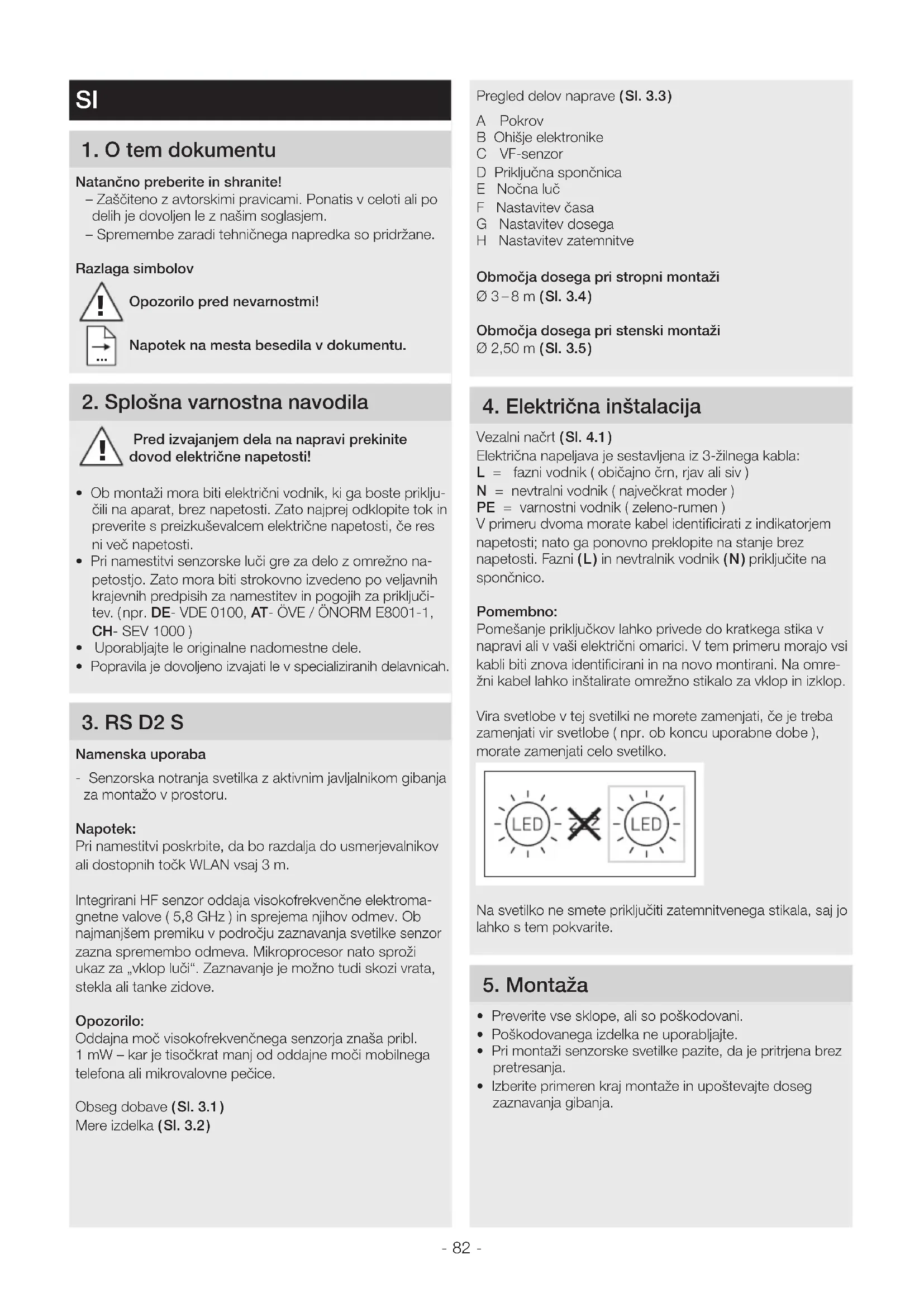

NAVODILA ZA UPORABO RS D2 S STEINEL

SI ..... 82 Upoštevajte besedilo!

– Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.

– Spremembe zaradi tehničnega napredka so pridržane.

Razlaga simbolov

Opozorilo pred nevarnostmi!

Napotek na mesta besedila v dokumentu.

2. Splošna varnostna navodila

Pred izvajanjem dela na napravi prekinite dovod električne napetosti!

• Ob montaži mora biti električni vodnik, ki ga boste priključili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem električne napetosti, će res ni več napetosti.
• Pri namestitvi senzorske luči gre za delo z omrežno na- petostjo. Zato mora biti strokovno izvedeno po veljavnih krajevnih predpisih za namestitev in pogojih za priključi- tev. (npr. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000)
• Uporabljajte le originalne nadomestne dele.
• Popravila je dovoljeno izvajati le v specializiranih delavnicah.

3. RS D2 S

Namenska uporaba

- Senzorska notranja svetilka z aktivnim javljalnikom gibanja za montažo v prostoru.

Napotek:

Pri namestitvi poskrbite, da bo razdalja do usmerjevalnikov ali dostopnih točk WLAN vsaj 3 m.

Integrirani HF senzor oddaja visokofrekvenčne elektromagnetne valove (5,8 GHz) in sprejema njihov odmev. Ob najmanjšem premiku v področju zaznavanja svetilke senzor zazna spremembo odmeva. Mikroprocesor nato sproži ukaz za „vklop luči“. Zaznavanje je možno tudi skozi vrata, stekla ali tanke zidove.

Opozorilo:

Oddajna moč visokofrekvenčnega senzorja znaša pribl. 1 mW – kar je tisočkrat manj od oddajne moči mobilnega telefona ali mikrovalovne pečice.

Obseg dobave (Sl. 3.1)

Mere izdelka (SI. 3.2)

Pregled delov naprave (SI. 3.3)

A Pokrov
B Ohišje elektronike
C VF-senzor
D Priključna spončnica
E Nočna luč
F Nastavitev časa
G Nastavitev dosega
H Nastavitev zatemnitve

Območja dosega pri stropni montaži

∅ 3-8 m (SI. 3.4)

Območja dosega pri stenski montaži

∅ 2,50 m (Sl. 3.5)

4. Električna inštalacija

Vezalni načrt (Sl. 4.1)

Električna napeljava je sestavljena iz 3-žilnega kabla:

L = fazni vodnik ( običajno črn, rjav ali siv )

N = nevtralni vodnik (največkrat moder)

PE = varnostni vodnik ( zeleno-rumen )

V primeru dvoma morate kabel identificirati z indikatorjem napetosti; nato ga ponovno preklopite na stanje brez napetosti. Fazni (L) in nevtralnik vodnik (N) priključite na spončnico.

Pomembno:

Pomešanje priključkov lahko privede do kratkega stika v napravi ali v vaši električni omarici. V tem primeru morajo vsi kabli biti znova identificirani in na novo montirani. Na omrežni kabel lahko inštalirate omrežno stikalo za vklop in izklop.

Vira svetlobe v tej svetilki ne morete zamenjati, če je treba zamenjati vir svetlobe ( npr. ob koncu uporabne dobe ), morate zamenjati celo svetilko.

Na svetilko ne smete priključiti zatemnitvenega stikala, saj jo lahko s tem pokvarite.

5. Montaža

• Preverite vse sklope, ali so poškodovani.
• Poškodovanega izdelka ne uporabljajte.
• Pri montaži senzorske svetilke pazite, da je pritrjena brez pretresanja.
• Izberite primeren kraj montaže in upoštevajte doseg zaznavanja gibanja.

Navodila za montažo

• Izklopite oskrbo z energijo (SI. 4.1)
  • Zarišite luknje za vrtanje (Sl. 5.1)
• Izvrtajte luknje in vstavite moznike (Sl. 5.2)
  • Montaža pri podometni napeljavi (Sl. 5.3)
• Montaža pri nadometni napeljavi (Sl. 5.4)
• Priključite priključni kabel (Sl. 5.5)
• Izvedite nastavitve → "6. Funkcije" (Sl. 5.6)
  • Nataknite pokrov (Sl. 5.7)
  • Vklopite oskrbo z energijo (SI. 5.7)

6. Delovanje

Po montaži ohišja in priključku na omrežje lahko začnete senzorsko svetilko uporabljati. Pri ročnem vklopu svetilke s stikalom za luč se svetilka vklopi po 10-sekundni fazi umerjanja in je nato pripravljena za delovanje s senzorjem.

Ponoven vklop prek sobnega stikala ni potreben.

Delovanje nastavitvenega regulatorja (Sl. 6.1)

Tovarniške nastavitve:

Časovna nastavitev: 5 sekund

Nastavitev dosega: 8 m

Nastavitev zatemnitve : 2.000 luksov

Osnovna osvetlitev: 10 %

Želeni čas vklopljene luči lahko brezstopenjsko nastavite od približno 5 sekund do maks. 15 minut. Z vsakim zaznanim gibanjem pred iztekom nastavljenega časa se ura postavi na začetek.

Napotek:

Po vsakem postopku izklopa svetilke je ponovno zaznavanje gibanja za pribl. 1 sekundo prekinjeno. Šele potem ko je ta čas potekel, lahko svetilka ob zaznanem gibanju zopet zasveti. Za nastavitev območja zaznavanja in preverjanje delovanja se priporoča najkrajša nastavitev časa.

Nastavitev dosega (občutljivosti) (Sl. 6.1/G)

Z izrazom doseg je mišljen krožni premer na tleh, ki nastane pri montaži na višini 2,5 m in označuje območje zaznavanja.

– Nastavitveni gumb največ = največji doseg (8 m)
– Nastavitveni gumb najmanj = najmanjši doseg (2,50 m)

Nastavitev zatemnjenosti ( odzivni prag ) ( Sl. 6.1/H)

Želen prag vklopa svetilke lahko brezstopenjsko nastavite od pribl. 2 luksa do 2.000 luksov.

• Nastavni gumb na ⚙ = svetenje ob dnevni svetlobi (neodvisno od osvetljenosti)
• Nastavni gumb na = delovanje ob zatemnitvi (pribl. 2 luksa)

Pri nastavitvi območja zajemanja in za test delovanja pri dnevni svetlobi mora biti gumb za reguliranje na ⚙️.

Nočna luč (Sl. 6.1/E)

Nočna luč omogoča razsvetljavo s pribl. 10 % zmogljivosti svetenja. Šele v primeru premikanja v območju zaznavanja se svetilka za nastavljen čas ( glejte Nastavitev časa ) preklopi na maksimalno zmogljivost ( 100 % ) svetenja. Nato se luč ponovno preklopi na vklopljeno nočno luč.

– Nastavitveni gumb na = vklopljena nočna luč
– Nastavitveni gumb na 0 = izklopljena nočna luč

Nočna luč je vklopljena će pade svetlost pod nast. mejo svetlosti. Pri aktiviranem svetenju ob dnevni svetlobi je nočna luč vedno vklopljena.

Funkcija trajne osvetlitve

V primeru namestitve opcijskega omrežnega stikala v omrežno napeljavo, so ob funkcijah vklopa in izklopa možne sledeče funkcije:

Stalna osvetlitev (Sl. 6.2)

1) Nastavitev stalne osvetlitve:

Stikalo 2 × izklop in vklop. Svetilka je za 4 ure vklopljena na trajno osvetlitev. Po tem se avtomatično spet preklopi v delovanje senzorja.

2 ) Izklapljanje stalne osvetlitve:

Stikalo 1 × vklop in izklop. Luč ugasne oziroma preklopi v senzorsko delovanje.

Pomembno:

Večkratni stisk stikala naj si sledi zaporedoma v kratkem času ( v območju 0,2 – 1 sekunde ).

7. Odstranjevanje

Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno obdelavo.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države članice EU

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno obdelavo.

Pomembno: Krmilna naprava ni zamenljiva.

STEINEL GmbH potrjuje, da je tip radijske opreme RS D2 S skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.steinel.de

9. Garancija proizvajalca

Ta proizvod podjetja je bil izdelan z veliko skrbnostjo, pre-verjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen naključni kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poškodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdrževanja. Nadaljnje poškodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da pošljete nerazstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.

Servis za popravila: Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z našim servisnim obratom glede popravila.

3 LETNA PROIZVAJALCA GARANCIJA

10. Tehnični podatki

Mere Š×V×G 300 × 300 × 65,5 mm

Omrežna napetost 220–240 V, 50/60 Hz

Poraba energije ( P_on ) 8,80 W

Svetlobni tok 886 lm

Učinkovitost 101 lm/W

Stanje pripr. senzor ( P_sb ) 0,39 W

Temperatura barve 3.000 K (topla bela)

Indeks barvne reprodukcije R _a=82

Srednja izmerjena življenjska doba L70B50 pri 25 °C: > 60.000 ur

Barvna konsistenca SDCM Začetna vrednost: 3

Razdelitev jakostni svetlobe

Material	Umetna masa
VF-tehnologija	5.8 GHz
Kot zaznavanja	360° z odpiralnim kotom 160°
Nastavitev časa	15 s do 15 min
Nastavitev zatemnitve	2 - 2.000
Vrsta zaščite	IP 20
Razred zaščite	II
Poraba	630 mW
Temperatura okolice	-10 °C do +40 °C
Oddajna moč	približno 1 mW

11. Motnje delovanja

Motnja Vzrok Pomoč

Senzorska svetilka nima napetosti	varovalka se je sprožila, ni vklopljena,povezava je prekinjena.kratki stik v električnem omrežjumorebitno prisotno omrežno stikaloje izklopljeno	vklopite, zamenjajte varovalko,vklopite omrežno stikalo, preveritevod z indikatorjem napetosti.preverite priključkevklopite omrežno stikalo
Senzorska svetilka se ne vklopi	nastavitev zatemnitve je napačnoizbranaomrežno stikalo izklopljenovarovalka se je sprožila	ponovno ga nastavitevklopitevklopite, zamenjajte varovalkopo potrebi preverite priključek.
Senzorska svetilka se ne izklopi	stalno premikanje na področju zaznavanja	preverite področje
Senzorska svetilka se vklopi,ne da bi bilo zaznano gibanje	svetilka ni dovolj čvrsto nameščenapremikanje je obstajalo, toda opazovalec ga ni prepoznal ( premikanje za steno premikanje majhnega predmeta čisto v bližini svetilke itd.)	ohišje trdno montirajtepreverite področje
Senzorska svetilka se kljubgibanju ne vklopi	hitra premikanja so potisnjena na minimalne motnje ali pa je področje zaznavanja nastavljeno na premajhno vrednostnastavitev zatemnitve je napačno izbrana	preverite področjeponovno ga nastavite
