Ürün Tipi	HF dedektörlü iç mekan lambası
Marka	Steinel
Model	RS D2 S
Boyutlar (G × Y × D)	300 × 300 × 65,5 mm
Besleme	220–240 V, 50/60 Hz
Çekilen güç (P_on)	8,80 W
Işık akısı	886 lm
Işık verimliliği	101 lm/W
Renk sıcaklığı	3 000 K (sıcak beyaz)
Renk geriverim indeksi (Ra)	82
Ortalama ömür (25°C'de L70B50)	> 60 000 s
Algılama teknolojisi	HF 5,8 GHz, 360° açı (160° açıklık)
Menzil	2,50 m ila 8 m (ayarlanabilir)
Gecikme (aydınlatma süresi)	5 sn ila 15 dk (ayarlanabilir)
Tetikleme eşiği (parlaklık)	2 ila 2.000 lx (ayarlanabilir)
Gece lambası işlevi	Evet (%10 güç, açılabilir/kapatılabilir)
Zorunlu çalışma işlevi	Evet (şebeke anahtarı ile 4 saat)
Koruma sınıfı	IP20
Koruma sınıfı	II
Bekleme tüketimi (PSB)	0,39 W
Çalışma ortam sıcaklığı	-10 °C ila +40 °C
Gövde malzemesi	Plastik
Üretici garantisi	3 yıl (aşınma parçaları hariç, değiştirme mümkün)
Onarılabilirlik / yedek parçalar	Işık kaynağı değiştirilemez – tüm armatürü değiştirin
Bakım ve temizlik	Temizlemeden önce gücü kesin. Yumuşak ve kuru bir bez kullanın. Aşındırıcı ürünler kullanmayın.
Güvenlik	Herhangi bir müdahaleden önce akımı kesin. Kurulum NF C 15-100 standardına uygun olmalıdır.

Sık sorulan sorular - RS D2 S STEINEL

Dedektörün menzili nasıl ayarlanır?

Gövde üzerinde bulunan menzil ayar düğmesini (g) çevirin. Minimum konum = 2,50 m, maksimum = 8 m (2,5 m montaj yüksekliği için).

Lamba hiç yanmıyorsa ne yapmalı?

Şebeke anahtarının AÇIK konumda olduğunu, sigortanın atmadığını ve güç kablosunun kesik olmadığını kontrol edin. Ayrıca tetikleme eşiği ayarını (h) kontrol edin – gündüz vakti gündüz moduna (⚙) alın.

Aydınlatma süresi (gecikme) nasıl ayarlanır?

Gecikme düğmesini (f) kullanın. Yaklaşık 5 saniye (min. konum) ila 15 dakika (maks. konum) arasında son çalışma süresini ayarlar. Her yeni hareket zamanlayıcıyı yeniden başlatır.

Bu lamba ile dimmer kullanabilir miyim?

Hayır, dimmer bağlantısı armatüre zarar verebilir. Yalnızca standart açma/kapama anahtarı kullanın.

Lamba algılanan hareket olmadan yanıyor – neden?

Bu, bir duvarın arkasındaki hareketten veya yakındaki küçük bir nesneden kaynaklanabilir. Lambanın sağlam bir şekilde monte edildiğinden (titreşimsiz) emin olun. Gerekirse menzili azaltın. HF dedektörü ince bölmelerden geçer.

Gece lambası işlevi nasıl etkinleştirilir?

Balisaj düğmesini (e) 0 konumuna ayarlayın (gece lambası etkin). Tetikleme eşiği sağlandığı sürece lamba gücünün yaklaşık %10'u ile aydınlatır. Hareket algılandığında programlanan süre boyunca %100'e geçer.

Zorunlu çalışma ne demektir ve nasıl kullanılır?

Cihaz bir şebeke anahtarına bağlıysa, anahtarı 2 kez KAPALI ve ardından AÇIK konumuna getirerek (hızlıca, 0,2 ila 1 saniye içinde) zorunlu çalışmayı etkinleştirebilirsiniz. Lamba 4 saat yanık kalır, ardından algılama moduna döner.

LED yanarsa değiştirebilir miyim?

Hayır, ışık kaynağı değiştirilemez. LED arızalıysa, komple armatürü değiştirmek gerekir.

WiFi yönlendirici ile minimum mesafe ne olmalıdır?

Kurulum sırasında, paraziti önlemek için armatür ile herhangi bir WiFi yönlendirici veya erişim noktası arasında en az 3 metre mesafe bıraktığınızdan emin olun.

Uygunluk beyanı nerede bulunur?

AB uygunluk beyanının tam metni şu internet adresinde mevcuttur: www.steinel.de

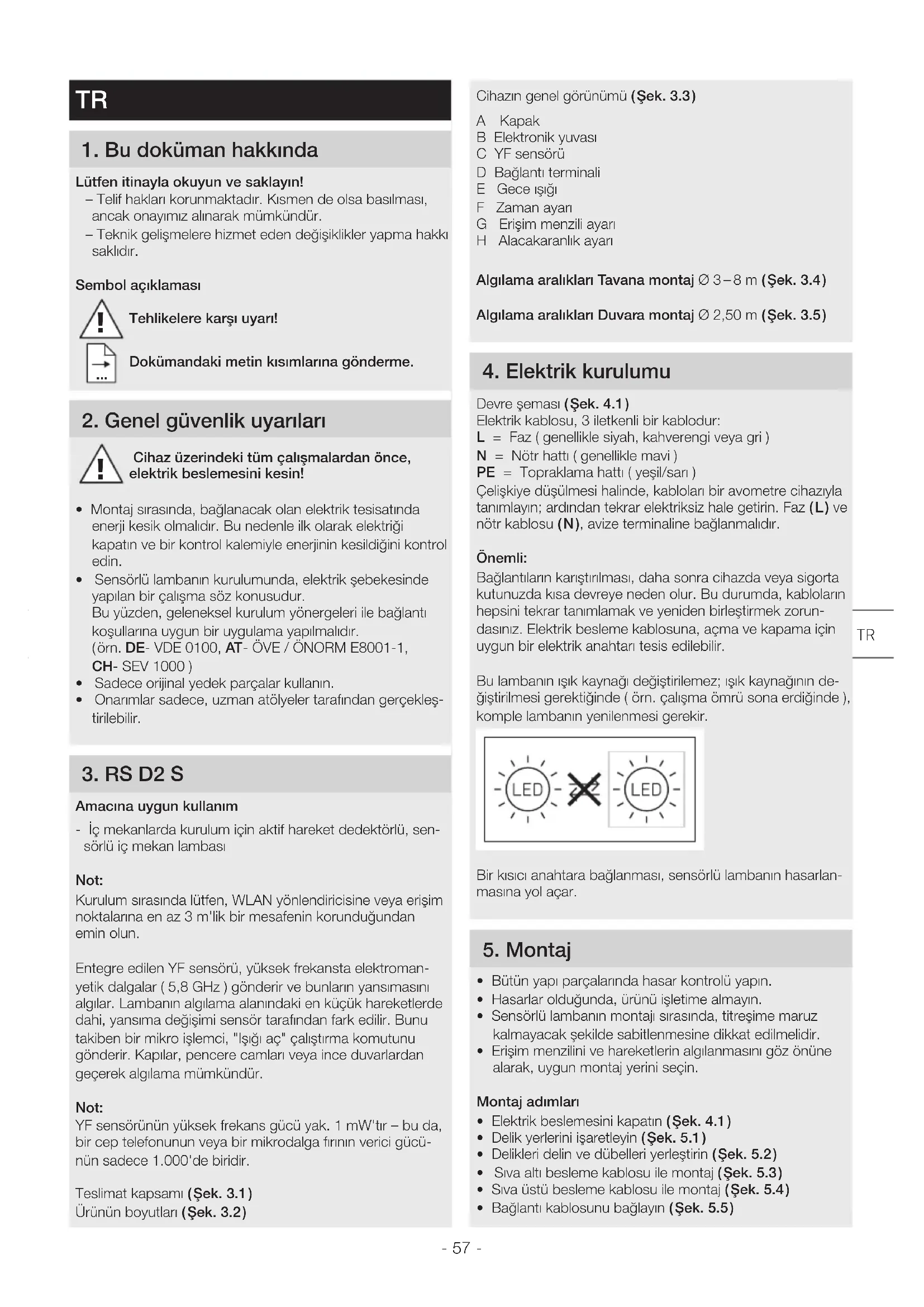

KULLANIM KILAVUZU RS D2 S STEINEL

TR ..... 57 Yazılı talimatlara uyunuz!

1. Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın!

– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

- Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Cihaz üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Montaj sırasında, bağlanacak olan elektrik tesisatında enerji kesik olmalıdır. Bu nedenle ilk olarak elektriği kapatın ve bir kontrol kalemiyle enerjinin kesildiğini kontrol edin.
• Sensörlü lambanın kurulumunda, elektrik şebekesinde yapılan bir çalışma söz konusudur. Bu yüzden, geleneksel kurulum yönergeleri ile bağlantı koşullarına uygun bir uygulama yapılmalıdır. (örn. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000)
• Sadece orijinal yedek parçalar kullanın.
• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.

3. RS D2 S

Amacına uygun kullanım

- İç mekanlarda kurulum için aktif hareket dedektörlü, sensörlü iç mekan lambası

Not:

Kurulum sırasında lütfen, WLAN yönlendiricisine veya erişim noktalarına en az 3 m'lik bir mesafenin korunduğundan emin olun.

Entegre edilen YF sensörü, yüksek frekansta elektroman-yetik dalgalar (5,8 GHz) gönderir ve bunların yansımasını algılar. Lambanın algılama alanındaki en küçük hareketlerde dahi, yansıma değişimi sensör tarafından fark edilir. Bunu takiben bir mikro işlemci, "Işığı aç" çalıştırma komutunu gönderir. Kapılar, pencere camları veya ince duvarlardan geçerek algılama mümkündür.

Not:

YF sensörünün yüksek frekans gücü yak. 1 mW'tir – bu da, bir cep telefonunun veya bir mikrodalga firının verici gücünün sadece 1.000'de biridir.

Teslimat kapsamı (Şek. 3.1)

Ürünün boyutları (Şek. 3.2)

Cihazın genel görünümü (Şek. 3.3)

A Kapak
B Elektronik yuvası
C YF sensörü
D Bağlantı terminali
E Gece ışığı
F Zaman ayari
G Erişim menzili ayarı
H Alacakaranlık ayarı

Algılama aralıkları Tavana montaj ∅ 3–8 m (Şek. 3.4)

Algılama aralıkları Duvara montaj ∅ 2,50 m (Şek. 3.5)

4. Elektrik kurulumu

Devre şeması (Şek. 4.1)

Elektrik kablosu, 3 iletkenli bir kablodur:

L = Faz ( genellikle siyah, kahverengi veya gri )

N = Nötr hatti ( genellikle mavi )

PE = Topraklama hattı (yeşil/sarı)

Çelişkiye düşülmesi halinde, kabloları bir avometre cihazıyla tanımlayın; ardından tekrar elektriksiz hale getirin. Faz (L) ve nötr kablosu (N), avize terminaline bağlanmalıdır.

Önemli:

Bağlantıların karıştırılması, daha sonra cihazda veya sigorta kutunuzda kısa devreye neden olur. Bu durumda, kabloların hepsini tekrar tanımlamak ve yeniden birleştirmek zorundasınız. Elektrik besleme kablosuna, açma ve kapama için uygun bir elektrik anahtarı tesis edilebilir.

Bu lambanın ışık kaynağı değiştirilemez; ışık kaynağının değiştirilmesi gerektiğiinde (örn. çalışma ömrü sona erdiğinde), komple lambanın yenilenmesi gerekir.

Bir kısıcı anahtara bağlanması, sensörlü lambanın hasarlanmasına yol açar.

5. Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.
• Hasarlar olduğunda, ürünü işletme almayın.
• Sensörlü lambanın montajı sırasında, titreşime maruz kalmayacak şekilde sabitlenmesine dikkat edilmelidir.
• Erişim menzilini ve hareketlerin algılanmasını göz önüne alarak, uygun montaj yerini seçin.

Montaj adımları

• Elektrik beslemesini kapatın (Şek. 4.1)
  • Delik yerlerini işaretleyin (Şek. 5.1)
• Delikleri delin ve dübelleri yerleştirin (Şek. 5.2)
• Siva altı besleme kablosu ile montaj (Şek. 5.3)
• Sıva üstü besleme kablosu ile montaj (Şek. 5.4)

• Bağlantı kablosunu bağlayın (Şek. 5.5)

• Ayarları yapın → "6. Fonksiyonlar" (Şek. 5.6)

• Kapağı oturtun (Şek. 5.7)
  • Elektrik beslemesini açın (Şek. 5.7)

6. Fonksiyon

Gövde monte edildikten ve elektrik bağlantısı yapıldıktan sonra, sensörlü lamba işletme alınabilir. Lambanın ışık anahtarı yardımıyla manüel olarak devreye alınması sırasında, öğrenme aşaması için 10 saniye sonra kendiliğinden kapanır ve sensörlü işletim için etkin hale geçer. Işık düğmesine yeniden basılması gerekli değildir.

Ayar düğmesi fonksiyonu (Şek. 6.1)

Fabrika ayarları:

Zaman ayarı: 5 saniye

Erişim menzili ayarı: 8 m

Alacakaranlık ayarı: 2.000 lux

Fon parlaklığı: 10 %

Zaman ayarı ( ardil çalıştırma süresi ) ( Şek. 6.1/F)

Lambanın istenen aydınlatma süresi, yak. 5 saniye ile maks. 15 dakika arasında kademesiz olarak ayarlanabilir. Bu süre bitmeden önce algılanan her hareketle birlikte, saat yeniden çalışmaya başlar.

Not:

Lambanın her durduruluşunu takiben yak. 1 saniye boyunca, yeni bir hareket algılaması yapılmaz. Ancak bu sürenin bitimiyle birlikte lamba, hareket halinde ışığı tekrar açar. Algılama alanının ayarı sırasında ve fonksiyon testi için, en kısa sürenin ayarlanması önerilmektedir.

Erişim menzili ayarı (duyarlılık) (Şek. 6.1/G)

Menzil tanımıyla, 2,50 m yüksekliğe montajı halinde elde edilecek olan algılama alanını ifade eden, zemindeki yaklaşık daire çapı kastedilmektedir.

• Ayar düğmesi maksimumda = maks. menzil (8 m)
• Ayar düğmesi minimumda = min. menzil (2,50 m)

Alacakaranlık ayarı (Tepkime eşiği) (Şek. 6.1/H)

Lambanın istenen tepkime eşigi, yak. 2 ile 2.000 Lux arasında kademesiz olarak ayarlanabilir.

• Ayar düğmesi konumunda = Gün ışığı işletimi (parlaklığa bağlı olmadan)
• Ayar düğmesi konumunda = Alacakaranlık işletimi (yak. 2 Lux)

Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için, ayar düğmesi ☐ konumunda durmalıdır.

Gece ışığı (Şek. 6.1/E)

Gece ışığı, ışık gücünün yak. % 10'uyla aydınlatma sağlar. Ancak kapsama alanında hareket algılanması halinde ışık ayarlanmış olan süre boyunca ( bakın Zaman ayarı ), maksimum ışık gücüne (% 100 ) getirilir. Ardından lamba, etkinleştirilmiş olan gece ışığına döner.

• Ayar düğmesi konumunda = Gece ışığı etkin
• Ayar düğmesi 0 konumunda = Gece ışığı devre dışı

Parlaklık sınırının altına düşüldüğünde, gece ışığı AÇIK konumdadır. Gün ışığı işletimi etkin haldeyken, gece ışığı daima AÇIK konumdadır.

Sürekli ışık fonksiyonu

Elektrik besleme kablosuna opsiyonel bir elektrik anahtarı monte edildiğinde, kolayca açma ve kapamanın yanı sıra şu fonksiyonlar da mümkündür:

Sürekli ışık işletimi (Şek. 6.2)

1) Sürekli ışığın açılması: Anahtarı 2 defa KAPA ve AÇ. Lamba 4 saat süreyle sürekli ışığa ayarlanır. Ardından, otomatik olarak tekrar sensörlü işletme geçer.
2) Sürekli ışığın kapatılması: Anahtarı 1 × KAPA ve AÇ.
Lamba kapanır ya da sensörlü işletme geçer.

Önemli:

Anahtarın çoklu tetiklenmesi, arka arkaya hızlı yapılmalıdır (0,2 ile 1 saniye aralığında).

7. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

Önemli: İşletim cihazı değiştirilemez.

8. Uygunluk Açıklaması

Bu vesileyle STEINEL GmbH, RS LED D2 S kablosuz sistem türünün 2014/53/EU yönetmeliğine uygunluğunu beyan eder. AT Uygunluk Beyanı'nın tam metnini şu web adresinden temin edebilirsiniz:

www.steinel.de

9. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur.

STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir.

Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz.

Yabancı cisimlere yansıyan dolayı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Onarım servisi: Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.

10. Teknik özellikler

Boyutlar G × Y × D 300 × 300 × 65,5 mm

Şebeke gerilimi 220–240 V, 50/60 Hz

Çekilen güç (P _on ) 8,80 W

Işık akımı 886 lm

Verim 101 lm/W

Standby Sensör ( P_sb ) 0,39 W

Renk sıcaklığı 3.000 K (sicak beyaz)

Renk yansıtma indeksi R a = 82

Ortalama nominal hizmet ömrü L70B50 25 °C sıcaklıkta: > 60.000 saat

Renk tutarlığı SDCM Başlangıçdeğeri:3

Işık şiddeti dağılımı

Malzeme plastik

YF tekniği	5.8 GHz
Kapsama açısı	160° menfez açısıyla birlikte 360°
Zaman ayarı	15 sn ila 15 dak
Alacakaranlık ayarı	2-2.000
Koruma türü	IP 20
Koruma sınıfı	II
Öz tüketim	630 mW
Ortam sıcaklığı	-10 °C ila +40 °C
Verici gücü	yaklaşık 1 mW

11. İşletim arızaları

Arıza Nedeni Giderilmesi

Sensörlü lambada gerilim yok • Sigorta atmış, çalıştırılmamış,kablo kopuk• Elektrik kablosunda kısa devre• Muhtemelen, mevcut elektrik anahtarıkapalı	• Sigortayı çalıştırın, değiştirin, elektrik anahtarını çalıştırın, kabloyu avometre ile gözden geçirin• Bağlantıları gözden geçirin• Elektrik anahtarını çalıştırın
Sensörlü lamba devreye girmiyor • Alacakaranlık ayarı yanlış seçilmiş• Elektrik anahtarı KAPALI• Sigorta atmış	• Yeniden ayarlayın• Çalıştırın• Sigortayı çalıştırın, değiştirin gerekt.bağlantıyı kontrol edin
Sensörlü lamba kapanmıyor • Kapsama alanında sürekli hareket var • Alanı kontrol edin
Sensörlü lamba, hareket algılanmaksızın çalışıyor	• Lamba harekete karşı güvenli monte edilmemiş• Hareket mevcut, ancak izleyici tarafından algılanmıyor ( duvar arkasında hareket, lambanın çok yakınında küçük bir objenin hareketi vb.) • Gövdeyi sıkı monte edin• Alanı kontrol edin
Sensörlü lamba harekete rağmen devreye girmiyor	• Hızlı hareketler, arızaların minimuma indirilmesi amacıyla bastırılıyor veya algılama alanı çok küçük ayarlanmış• Alacakaranlık ayarı yanlış seçilmiş • Alanı kontrol edin• Yeniden ayarlayın
