KASUTUSJUHEND RS D2 S STEINEL

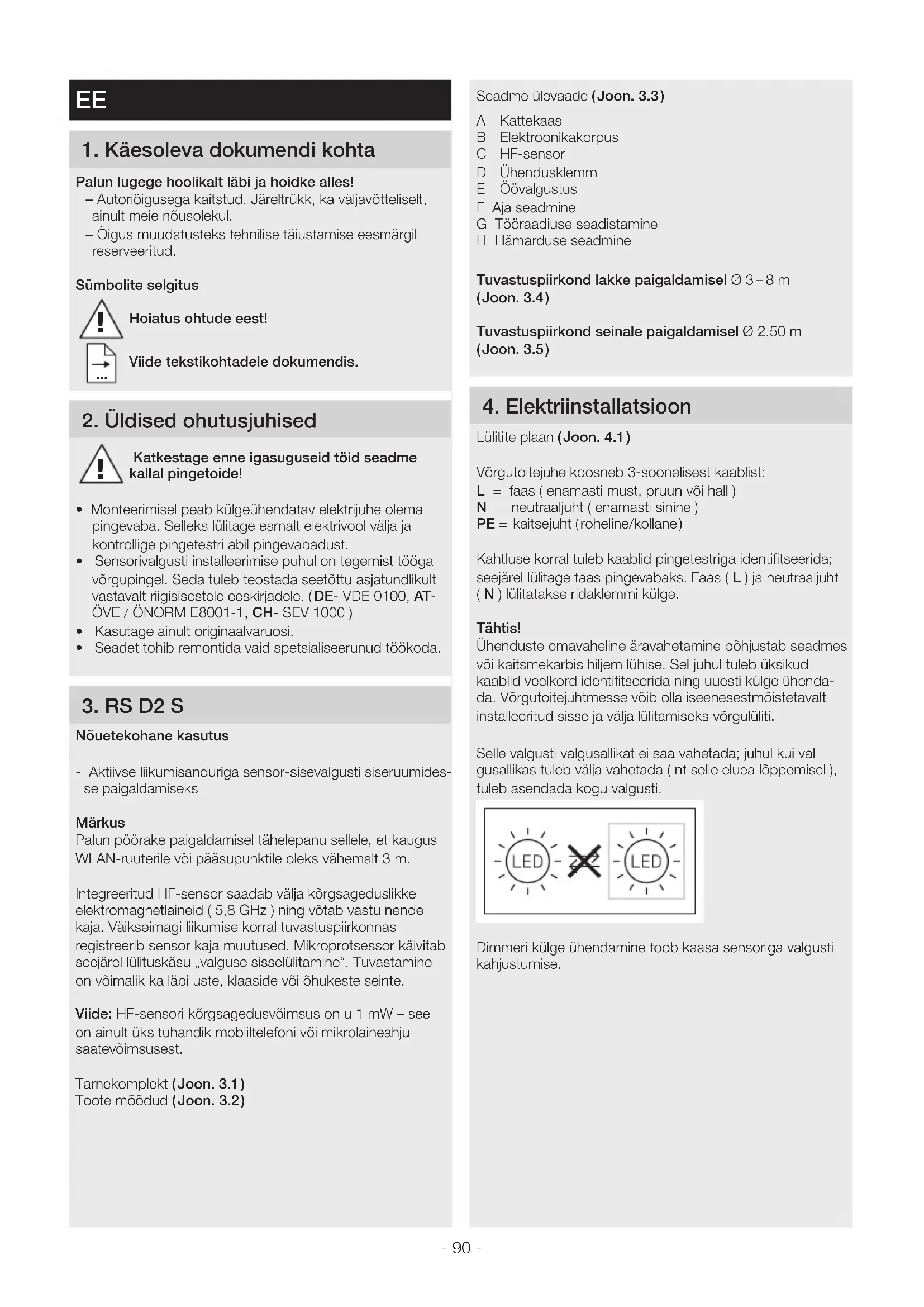

• iznova podesiti 11 Smetnje u pogonu HR- 90 - Seadme ülevaade ( Joon33 )A KattekaasB ElektroonikakorpusC HF-sensorD ÜhendusklemmE ÖövalgustusF Aja seadmineG Tööraadiuse seadistamineH Hämarduse seadmineTuvastuspiirkond lakke paigaldamisel Ø 3 – 8m ( Joon34 )Tuvastuspiirkond seinale paigaldamisel Ø 2,50m ( Joon35 ) 4 Elektriinstallatsioon Lülitite plaan ( Joon41 ) Võrgutoitejuhe koosneb 3-soonelisest kaablist:L = faas ( enamasti must, pruun või hall )N = neutraaljuht ( enamasti sinine )PE = kaitsejuht ( roheline/kollane )Kahtluse korral tuleb kaablid pingetestriga identifitseerida; seejärel lülitage taas pingevabaks. Faas ( L ) ja neutraaljuht ( N ) lülitatakse ridaklemmi külge. Tähtis! Ühenduste omavaheline äravahetamine põhjustab seadmes või kaitsmekarbis hiljem lühise. Sel juhul tuleb üksikud kaablid veelkord identifitseerida ning uuesti külge ühenda-da. Võrgutoitejuhtmesse võib olla iseenesestmõistetavalt installeeritud sisse ja välja lülitamiseks võrgulüliti. Selle valgusti valgusallikat ei saa vahetada; juhul kui val-gusallikas tuleb välja vahetada ( nt selle eluea lõppemisel ), tuleb asendada kogu valgusti.Dimmeri külge ühendamine toob kaasa sensoriga valgusti kahjustumise.

1 Käesoleva dokumendi kohta Palun lugege hoolikalt läbi ja hoidke alles! – Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul. – Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud. Sümbolite selgitus

Hoiatus ohtude eest! Viide tekstikohtadele dokumendis 2 Üldised ohutusjuhised Katkestage enne igasuguseid töid seadme kallal pingetoide!

• Monteerimisel peab külgeühendatav elektrijuhe olema pingevaba. Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust. • Sensorivalgusti installeerimise puhul on tegemist tööga võrgupingel. Seda tuleb teostada seetõttu asjatundlikult vastavalt riigisisestele eeskirjadele. ( DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000 )• Kasutage ainult originaalvaruosi.• Seadet tohib remontida vaid spetsialiseerunud töökoda. 3 RS D2 S Nõuetekohane kasutus - Aktiivse liikumisanduriga sensor-sisevalgusti siseruumides-se paigaldamiseksMärkusPalun pöörake paigaldamisel tähelepanu sellele, et kaugus WLAN-ruuterile või pääsupunktile oleks vähemalt 3m.Integreeritud HF-sensor saadab välja kõrgsageduslikke elektromagnetlaineid ( 5,8 GHz ) ning võtab vastu nende kaja. Väikseimagi liikumise korral tuvastuspiirkonnas registreerib sensor kaja muutused. Mikroprotsessor käivitab seejärel lülituskäsu „valguse sisselülitamine“. Tuvastamine on võimalik ka läbi uste, klaaside või õhukeste seinte. Viide: HF-sensori kõrgsagedusvõimsus on u 1 mW – see on ainult üks tuhandik mobiiltelefoni või mikrolaineahju saatevõimsusest.Tarnekomplekt ( Joon31 )Toote mõõdud ( Joon32 ) !- 91 - 5 Montaaž

• Kontrollige kõiki koostedetaile kahjustuste suhtes.

• Ärge võtke toodet kahjustuste korral käiku.

• Sensori tulede montaažil tuleb silmas pidada, et see kinnitataks raputuskindlalt.

• Valige tööraadiust ja liikumise tuvastamist arvesse võttes sobiv montaažikoht. Montaažisammud

• Lülitage voolutoide välja ( Joon41 )

• Märkige puuravad ( Joon51 )

• Puurige avad ja pange tüüblid sisse ( Joon52 )

• Ühendage ühenduskaabel külge ( Joon55 )

• Teostage seaded ➔ "6 Funktsioonid" ( Joon56 )

• Kattepaneeli pealepanemine ( Joon57 )

• Lülitage voolutoide sisse ( Joon57 ) 6 Talitlus Pärast korpuse monteerimist ja võrguühenduse teostamist saab sensorvalgusti töösse võtta. Manuaalse kasutusele- võtu puhul valguslüliti abil lülitub valgusti mõõtefaasi jaoks pärast 10 sekundit välja ning on seejärel sensorirežiimiks aktiivne. Valgustuslüliti uuesti vajutamine pole vajalik. Seaderegulaatori funktsioon ( Joon61 ) Tehaseseadistused: Aja seadistamine: 5 s Tööraadiuse seadmine: 8m Hämaruse seadmine: 2.000 lx Põhiheledus: 10% Aja seadmine ( öine tööaeg ) ( Joon61/F ) Valgusti soovitud valgustuskestust saab vahemikus u 5 sekundist kuni 15 minutini sujuvalt muuta. Enne selle aja möödumist käivitatakse taimer iga tuvastatud liikumisega uuesti. Juhis: Uute liikumiste tuvastamine on pärast valgusti igakordset väljalülitustoimingut u 1 sekundiks katkestatud. Alles selle aja möödumisel saab valgusti liikumisega uuesti sisse lülitada. Tuvastuspiirkonna seadmisel ja talitlustesti läbiviimisel soovitatakse seadistada lühim aeg. Tööraadiuse seadistamine ( tundlikkus ) ( Joon 61/G ) Mõiste tööraadius all peetakse silmas umbes ringikujulise diameetriga tuvastuspiirkonda maapinnal, mis tekib valgusti monteerimisel 2,50 m kõrgusele. – Seaderegulaator maksimaalne = max tööraadius ( 8 m ) – Seaderegulaator minimaalne = min tööraadius ( 2,50 m ) Hämaruse seadmine ( rakendumislävi ) ( Joon61/H ) Valgustil soovitud rakendumisläve saab u 2 kuni 2.000 lx. – Seadistusregulaatori asend = päevavalgusrežiim ( valgustusest sõltumatu ) – Seaderegulaatori asend = hämarusrežiim ( u 2 lx ) Tuvastuspiirkonna seadmisel ja päevavalguses talitlustesti läbiviimisel peab seaderegulaator peal paiknema. Öövalgustus ( Joon61/E ) Öövalgustus on 10% tavalisest valgustustugevusest. Alles tuvastuspiirkonnas esineva liikumise korral lülitatakse valgustus ( seadistatud ajaks, vt Ajaseadistus ) maksimaal- sele valgustusvõimsusele ( 100% ). Seejärel lülitub valgusti aktiveeritud öövalgustusele. – Seaderegulaator peal = öövalgustus aktiveeritud – Seaderegulaator 0 peal = öövalgustus inaktiveeritud Öövalgustus on SEES, kui pole saavutatud heledusläve. Aktiveeritud päevavalgustusrežiimi korral on öövalgustus alati SEES. Pideva valgustuse funktsioon Kui võrgukaablisse on paigaldatud võrgulüliti, on lisaks tavapärasele sisse ja välja lülitamisele võimalikud järgmised funktsioonid: Pidevvalgustusrežiim ( Joon 62 ) 1 ) Pidevavalgustuse sisselülitamine: lüliti 2×VÄLJA ja SISSE. Valgusti seatakse 4 tunniks püsi- valgustusele. Seejärel läheb see automaatselt sensorirežii- mile tagasi. 2 ) Pidevvalgustuse väljalülitamine: lüliti 1×VÄLJA ja SISSE. Valgusti lülitub välja või ümber sensorirežiimi. Tähtis! Lüliti mitmekordne vajutamine peaks toimuma kiiresti ükstei- se järel ( vahemikus 0,2–1 sek ). 7 Utiliseerimine Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse. Ärge visake elektriseadmeid olmejäätmete hulka! Ainult ELi riikidele Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvus- vahelises õiguses tuleb kasutuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasu- tusse. Tähtis! Juhtimisseade ei ole vahetatav. EE- 92 -8 VastavusdeklaratsioonKäesolevaga deklareerib STEINEL GmbH, et käesolev raadioseadme tüüp RS D2 S vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kätte-saadav järgmisel internetiaadressil: www.steinel.de9 Tootja garantiiSteineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kont-rollitud ning seejärel läbinud pistelise kontrolli.Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsusta-me meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud.Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti. Remonditeenus: Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõi- maluste kohta lähimast teenindusjaamast järele. TOOTJA

• Lühis võrgutoitejuhtmes

• Võimalik olemasolev võrgulüliti väljas

• Lülitage kaitse sisse või vahetage väl- ja; lülitage võrgulüliti sisse; kontrollige juhet pingetestriga

• Kontrollige ühendusi

• Lülitage võrgulüliti sisse Sensorvalgusti ei lülitu sisse • Hämaruseseadistus valesti valitud

• Kaitse on vallandunud

• Lülitage kaitse sisse või vahetage välja; vajaduse korral kontrollige ühendust Sensorvalgusti ei lülitu välja • Pidev liikumine tuvastuspiirkonnas • Kontrollige piirkonda Sensoriga valgusti lülitub ilma nähtava liikumiseta sisse

• Valgusti pole paigaldatud liikumiskindlalt

• Liikumine toimus, kuid vaatleja ei tuvastanud seda ( liikumine seina taga, väikese objekti liikumine valgusti vahe- tus läheduses jne )

• Monteerige korpus tugevasti külge

• Kontrollige piirkonda

• Sensorvalgusti ei lülitu liikumi- sest hoolimata sisse

• Rikete minimeerimiseks eiratakse kiireid liikumisi või on seadistatud liiga väike tuvastuspiirkond

• Hämaruseseadistus valesti valitud

• Kontrollige piirkonda

• Seadistage uuesti 11 Käitusrikked 10 Tehnilised andmed Mõõtmed K × L × S 300 × 300 × 65,5 mm Võrgupinge 220 – 240V, 50/60Hz Võimsustarve (P

=82 Keskmine mõõtmise eluiga L70B50 25 °C juures: > 60.000 h VärvikonsistentsSDCM Algväärtus: 3 Valgustugevuse jaotus
