Producttype	Binnenlamp met detectie en HF-detector
Merk	Steinel
Model	RS D2 S
Afmetingen (B × H × D)	300 × 300 × 65,5 mm
Voeding	220–240 V, 50/60 Hz
Opgenomen vermogen (P_on)	8,80 W
Lichtstroom	886 lm
Lichtrendement	101 lm/W
Kleurtemperatuur	3.000 K (warm wit)
Kleurweergave-index (Ra)	82
Gemiddelde levensduur (L70B50 bij 25°C)	> 60.000 h
Detectietechnologie	HF 5,8 GHz, hoek 360° (opening 160°)
Bereik	2,50 m tot 8 m (instelbaar)
Uitschakelvertraging (verlichtingsduur)	5 s tot 15 min (instelbaar)
Drempelwaarde (helderheid)	2 tot 2.000 lx (instelbaar)
Nachtlampfunctie	Ja (10% vermogen, in- / uitschakelbaar)
Gedwongen inschakelfunctie	Ja (4 uur via netschakelaar)
Beschermingsgraad	IP20
Beschermingsklasse	II
Standby-verbruik (PSB)	0,39 W
Omgevingstemperatuur in bedrijf	-10 °C tot +40 °C
Behuizingsmateriaal	Kunststof
Fabrieksgarantie	3 jaar (excl. slijtdelen, vervanging mogelijk)
Repareerbaarheid / reserveonderdelen	Lichtbron niet vervangbaar – volledige armatuur vervangen
Onderhoud en reiniging	Voeding uitschakelen vóór reiniging. Gebruik een zachte, droge doek. Gebruik geen agressieve producten.
Veiligheid	Stroom uitschakelen vóór ingrepen. Installatie conform norm NF C 15-100.

Veelgestelde vragen - RS D2 S STEINEL

Hoe het bereik van de detector instellen?

Draai aan de instelknop voor het bereik (g) op de behuizing. Minimale stand = 2,50 m, maximale = 8 m (bij montage op 2,5 m hoogte).

Wat doen als de lamp helemaal niet gaat branden?

Controleer of de netschakelaar in de stand AAN staat, of de zekering niet is doorgeslagen, en of de voedingskabel niet is onderbroken. Controleer ook de instelling van de drempelwaarde (h) – zet hem overdag op de dagmodus (⚙).

Hoe de verlichtingsduur (uitschakelvertraging) instellen?

Gebruik de knop Uitschakelvertraging (f). Hiermee stelt u de nalooptijd in van ongeveer 5 seconden (min. stand) tot 15 minuten (max. stand). Elke nieuwe beweging start de timer opnieuw.

Kan ik een dimmer gebruiken met deze lamp?

Nee, aansluiting op een dimmer kan de armatuur beschadigen. Gebruik alleen een standaard aan/uit-schakelaar.

De lamp gaat aan zonder gedetecteerde beweging – waarom?

Dit kan komen door beweging achter een muur of een klein object in de buurt. Zorg ervoor dat de lamp stevig bevestigd is (zonder trillingen). Verkleind het bereik indien nodig. De HF-detector dringt door dunne wanden heen.

Hoe activeer ik de nachtlampfunctie?

Zet de knop Balisering (e) op stand 0 (nachtlamp geactiveerd). De lamp brandt dan op ongeveer 10% vermogen zolang de drempelwaarde is bereikt. Bij beweging schakelt hij naar 100% voor de ingestelde duur.

Wat betekent de gedwongen inschakelfunctie en hoe gebruik ik die?

Als het apparaat is aangesloten op een netschakelaar, kunt u de gedwongen inschakeling activeren door de schakelaar 2 keer UIT en dan AAN te zetten (snel, in 0,2 tot 1 seconde). De lamp blijft 4 uur branden en schakelt daarna terug naar de detectiemodus.

Kan ik de LED vervangen als deze defect is?

Nee, de lichtbron is niet vervangbaar. Als de LED defect is, moet de volledige armatuur worden vervangen.

Wat is de minimale afstand tot een WiFi-router?

Houd bij de installatie een afstand van minimaal 3 meter aan tussen de armatuur en elke wifi-router of toegangspunt om storingen te voorkomen.

Waar vind ik de conformiteitsverklaring?

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het internetadres: www.steinel.de

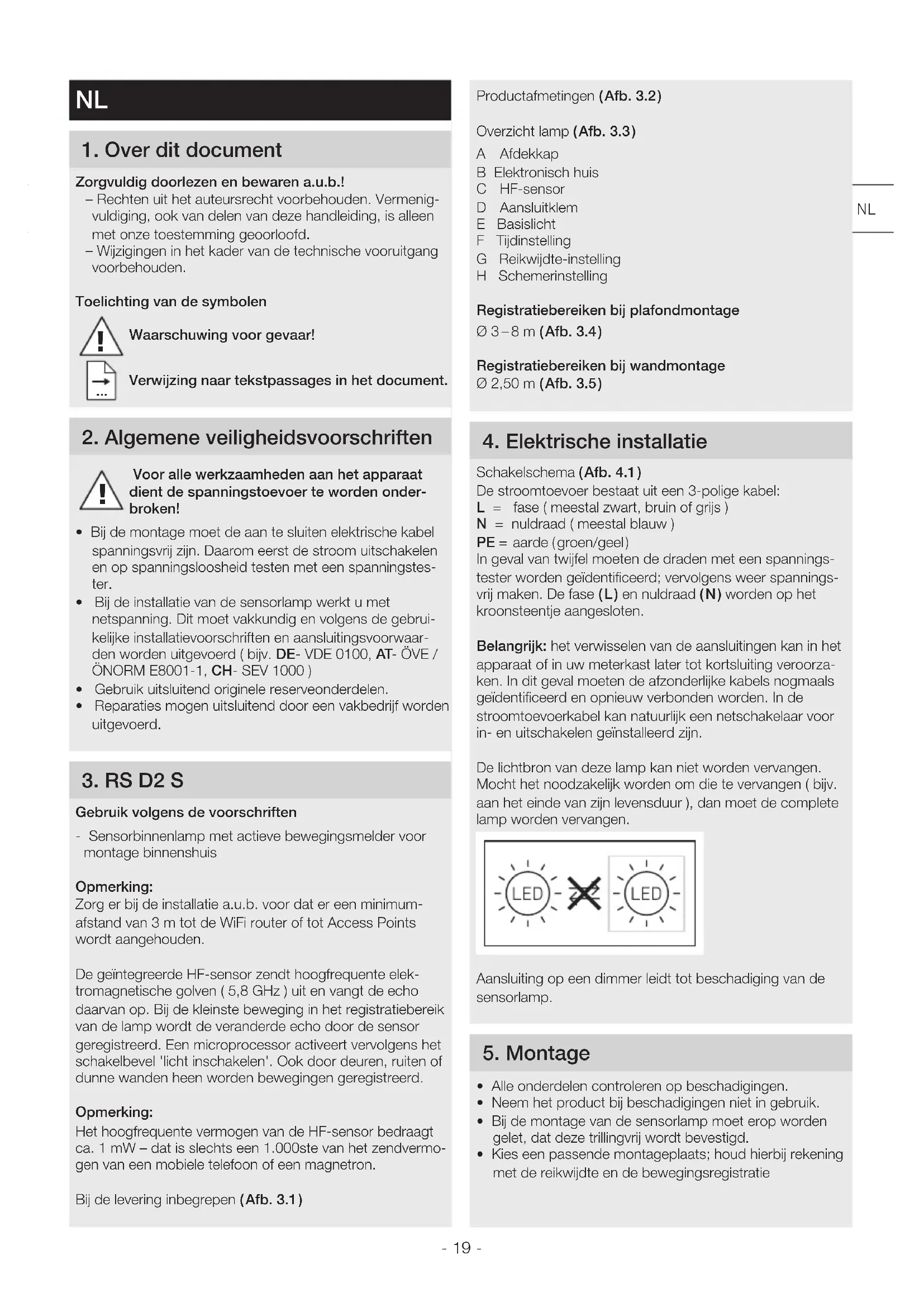

GEBRUIKSAANWIJZING RS D2 S STEINEL

Zorgvuldig doorlezen en bewaren a.u.b.!

• Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.
• Bij de installatie van de sensorlamp werkt u met netspanning. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd ( bijv. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000 )
• Gebruik uitsluitend originele reserveonderdelen.
• Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.

3. RS D2 S

Gebruik volgens de voorschriften

- Sensorbinnenlamp met actieve bewegingsmelder voor montage binnenshuis

Opmerking:

Zorg er bij de installatie a.u.b. voor dat er een minimum-afstand van 3 m tot de WiFi router of tot Access Points wordt aangehouden.

De geïntegreerde HF-sensor zendt hoogfrequente elektromagnetische golven (5,8 GHz) uit en vangt de echo daarvan op. Bij de kleinste beweging in het registratiebereik van de lamp wordt de veranderde echo door de sensor geregistreerd. Een microprocessor activeert vervolgens het schakelbevel 'licht inschakelen'. Ook door deuren, ruiten of dunne wanden heen worden bewegingen geregistreerd.

Opmerking:

Het hoogfrequente vermogen van de HF-sensor bedraagt ca. 1 mW – dat is slechts een 1.000ste van het zendvermogen van een mobiele telefoon of een magnetron.

Bij de levering inbegrepen (Afb. 3.1)

Productafmetingen (Afb. 3.2)

Overzicht lamp (Afb. 3.3)

A Afdekkap
B Elektronisch huis
C HF-sensor
D Aansluitklem
E Basislicht
F Tijdinstelling
G Reikwijdte-instelling
H Schemerinstelling

Registratiebereiken bij plafondmontage

∅ 3-8 m (Afb. 3.4)

Registratiebereiken bij wandmontage

∅ 2,50 m (Afb. 3.5)

4. Elektrische installatie

Schakelschema (Afb. 4.1)

De stroomtoevoer bestaat uit een 3-polige kabel:

L = fase ( meestal zwart, bruin of grijs )

N = nuldraad ( meestal blauw )

PE = aarde (groen/geel)

In geval van twijfel moeten de draden met een spannings- tester worden geïdentificeerd; vervolgens weer spannings- vrij maken. De fase (L) en nuldraad (N) worden op het kroonsteentje aangesloten.

Belangrijk: het verwisselen van de aansluitingen kan in het apparaat of in uw meterkast later tot kortsluiting veroorzaken. In dit geval moeten de afzonderlijke kabels nogmaals geïdentificeerd en opnieuw verbonden worden. In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor in- en uitschakelen geïnstalleerd zijn.

De lichtbron van deze lamp kan niet worden vervangen. Mocht het noodzakelijk worden om die te vervangen ( bijv. aan het einde van zijn levensduur ), dan moet de complete lamp worden vervangen.

Aansluiting op een dimmer leidt tot beschadiging van de sensorlamp.

5. Montage

• Alle onderdelen controleren op beschadigingen.
• Neem het product bij beschadigingen niet in gebruik.
• Bij de montage van de sensorlamp moet erop worden gelet, dat deze trillingvrij wordt bevestigd.
• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie

Montagestappen

• Stroomtoevoer uitschakelen (Afb. 4.1)
• Boorgaten aftekenen (Afb. 5.1)
• Gaten boren en pluggen inbrengen (Afb. 5.2)
• Montage bij kabels in de muur (Afb. 5.3)
• Montage bij kabels op de muur (Afb. 5.4)
• Aansluitkabel aansluiten (Afb. 5.5)
- Instellingen uitvoeren → '6. Werking' (Afb. 5.6)
• Afdekkap plaatsen (Afb. 5.7)
• Stroomtoevoer inschakelen (Afb. 5.7)

6. Werking

Nadat de behuizing gemonteerd en de netaansluiting uitgevoerd is, kan de sensorlamp in gebruik worden genomen. Wanneer de lamp handmatig met de lichtschakelaar wordt ingeschakeld, schakelt die voor de inmeetfase na 10 sec. uit en is vervolgens actief voor de sensormodus. Het opnieuw activeren van de lichtschakelaar is niet nodig.

Functie instelknopje (Afb. 6.1)

Fabrieksinstellingen:

Tijdinstelling: 5 seconden

Reikwijdte-instelling:8 m

Schemerinstelling: 2.000 lux

Tijdinstelling (nalooptijd) (Afb. 6.1/F)

De gewenste brandduur van de lamp kan traploos van ca. 5 seconden tot max. 15 minuten worden ingesteld. De tijd-klok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart.

Opmerking: na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie gedurende ca. 1 seconde niet mogelijk. Pas na afloop van deze tijd zal de lamp bij beweging het licht weer inschakelen.

Bij de instelling van het registratiebereik en voor de functiecontrole raden wij aan de kortste tijd in te stellen.

Reikwijdte-instelling (gevoeligheid) (Afb. 6.1/G)

Met het begrip reikwijdte wordt de ongeveer ronde cirkel op de grond bedoeld, die als registratiebereik ontstaat bij montage op 2,5 m hoogte.

• Instelknopje maximaal = max. reikwijdte (8 m)
• Instelknopje minimaal = min. reikwijdte (2,50 m)

Schemerinstelling (drempelwaarde) (Afb. 6.1/H)

De gewenste drempelwaarde kan traploos van ca. 2 tot 2.000 lux worden ingesteld.

• Instelknopje op ^☆ = daglichtstand ( onafhankelijk van de lichtsterkte)
• Instelknopje op = schemerstand ( ca. 2 lux )

Bij de instelling van het registratiebereik en voor de functie- test bij daglicht moet de instelknop op 😊 staan.

Basislicht (Afb. 6.1/E)

Het basislicht maakt een verlichting met 10 % van het lichtvermogen mogelijk. Pas bij beweging in het registratiebereik wordt het licht voor de ingestelde tijd (zie tijdinstelling) naar het maximale lichtvermogen (100 %) geschakeld. Daarna schakelt de lamp terug naar het geactiveerde nachtlicht.

• Instelknopje opC = nachtlicht geactiveerd
• Instelknopje op 0 = nachtlicht gedeactiveerd

Het basislicht is AAN, wanneer de drempelwaarde van de lichtsterkte niet wordt gehaald. Bij geactiveerde daglichtstand is het nachtlicht altijd AAN.

Permanente verlichting

Als er een optionele netschakelaar in de kabel wordt gemonteerd, zijn naast het eenvoudige in- en uitschakelen ook de volgende functies mogelijk:

Permanente verlichting (Afb. 6.2)

1) Permanente verlichting inschakelen:
Schakelaar 2 × UIT en AAN. De lamp wordt 4 uur lang permanent ingeschakeld. Vervolgens schakelt de lamp automatisch weer over op sensormodus.
2) Permanente verlichting uitschakelen:
Schakelaar 1 × UIT en AAN. De lamp gaat uit resp. schakelt over op sensormodus.

Belangrijk: het meerdere malen op de schakelaar drukken moet snel achter elkaar gebeuren (ca. 0,2–1 sec.).

7. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

Belangrijk: de regelaar kan niet worden vervangen.

8. Conformiteitsverklaring

Hierbij verklaar ik, STEINEL GmbH, dat het type radioapparatuur RS D2 S conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.steinel.de

9. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten uit de XLED home-serie

5 jaar) vanaf de datum van aankoop van het product.

Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten:

• bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiks-slijtage of andere natuurlijke slijtage,
• bij een niet regelconform of onjuist gebruik van het product, of indien de bedienings instructies niet werden nageleefd,
• wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserve-onderdelen die geen originele STEINEL-delen zijn,
• indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,
• wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd, bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantie periode is verlopen.

3JAAR FABRIEKS GARANTIE

Efficiëntie 101 lm/W

Standby Sensor ( P_sb ) 0,39 W

Kleurtemperatuur 3.000 K (warm wit)

Index kleurweergave R

a=82

Gemiddelde levensduur L70B50 bij 25 °C: > 60.000 uur

Kleurconsistentie SDCM beginwaarde: 3

Lichtsterkteverdeling

Materiaal kunststof

HF-techniek 5,8 GHz

Registratiehoek 360° met 160° openingshoek

Tijdinstelling 15 sec. tot 15 min.

Schemerinstelling 2-2.000

Bescherming IP 20

Veiligheidsklasse II

Eigen verbruik 630 mW

Omgevingstemperatuur -10 °C tot +40 °C

Zendvermogen ongeveer 1 mW

11. Storingen

Storing Oorzaak Oplossing

De sensorlamp is zonder spanning• Zekering gesprongen, niet ingeschakeld, leiding onderbroken• Kortsluiting in de stroomtoevoer• Eventueel aanwezige netschakelaar uit	• Zekering inschakelen, vervangen, netschakelaar inschakelen, kabel met spanningzoeker controleren• Aansluitingen controleren• Netschakelaar inschakelen
De sensorlamp schakelt niet in• Schemerinstelling verkeerd gekozen• Netschakelaar UIT• Zekering gesprongen	• Opnieuw instellen• Inschakelen• Zekering inschakelen, vervangen, evt. aansluiting controleren
De sensorlamp schakelt niet uit• Permanente beweging in het registra-tiebereik	• Bereik controleren
Sensorlamp schakelt zonder herkenbare beweging in• Lamp niet stabiel gemonteerd• Beweging was aanwezig, werd echter niet bemerkt door de waarnemer (be-weging achter wand, beweging van een klein object in de directe omgeving van de lamp etc.)	• Behuizing vast monteren• Bereik controleren
Sensorlamp schakelt ondanks beweging niet in• Snelle bewegingen worden onderdrukt voor het verminderen van storingen of het registratiebereik is te klein ingesteld• Schemerinstelling verkeerd gekozen	• Bereik controleren• Opnieuw instellen
