Tuotetyyppi	Sisävalaisin HF-tunnistimella
Merkki	Steinel
Malli	RS D2 S
Mitat (L × K × S)	300 × 300 × 65,5 mm
Syöttöjännite	220–240 V, 50/60 Hz
Teho (P_on)	8,80 W
Valovirta	886 lm
Valotehokkuus	101 lm/W
Värilämpötila	3 000 K (lämmin valkoinen)
Värintoistoindeksi (Ra)	82
Keskimääräinen käyttöikä (L70B50 25°C:ssa)	> 60 000 h
Tunnistustekniikka	HF 5,8 GHz, kulma 360° (aukkokulma 160°)
Kantama	2,50 m – 8 m (säädettävä)
Viive (valaistusaika)	5 s – 15 min (säädettävä)
Kynnysarvo (valoisuus)	2 – 2 000 lx (säädettävä)
Yövalotoiminto	Kyllä (10 % teho, päälle/pois)
Pakkokäyttö	Kyllä (4 h virtakytkimellä)
IP-luokitus	IP20
Suojaluokka	II
Valmiustilan kulutus (PSB)	0,39 W
Käyttöympäristön lämpötila	-10 °C – +40 °C
Kotelomateriaali	Muovi
Valmistajan takuu	3 vuotta (pois lukien kuluvat osat, vaihto mahdollinen)
Korjattavuus / varaosat	Valonlähde ei vaihdettava – vaihda koko valaisin
Huolto ja puhdistus	Katkaise virta ennen puhdistusta. Käytä pehmeää ja kuivaa liinaa. Älä käytä voimakkaita puhdistusaineita.
Turvallisuus	Katkaise virta ennen toimenpiteitä. Asennus standardin NF C 15-100 mukaisesti.

Usein kysytyt kysymykset - RS D2 S STEINEL

Miten tunnistimen kantamaa säädetään?

Käännä kantaman säätönuppia (g) kotelossa. Pienin asento = 2,50 m, suurin = 8 m (kun asennuskorkeus on 2,5 m).

Mitä tehdä, jos valaisin ei syty ollenkaan?

Tarkista, että virtakytkin on PÄÄLLÄ-asennossa, ettei sulake ole palanut ja että virtajohto ei ole katkennut. Tarkista myös kynnysarvon asetus (h) – päivänvalossa aseta se päivätilaan (⚙).

Miten valaistusaikaa (viive) säädetään?

Käytä Viive-nuppia (f). Sillä voidaan säätää jälkikäyntiaika noin 5 sekunnista (min.) 15 minuuttiin (max.). Jokainen uusi liike käynnistää ajastimen uudelleen.

Voinko käyttää himmennintä tämän valaisimen kanssa?

Ei, himmennin voi vahingoittaa valaisinta. Käytä vain tavallista päälle/pois-kytkintä.

Valaisin syttyy ilman havaittua liikettä – miksi?

Tämä voi johtua liikkeestä seinän takana tai lähellä olevasta pienestä esineestä. Varmista, että valaisin on kiinnitetty tukevasti (ilman tärinää). Pienennä kantamaa tarvittaessa. HF-tunnistin läpäisee ohuet seinät.

Miten yövalotoiminto aktivoidaan?

Aseta Yövalo-nuppi (e) asentoon 0 (yövalo aktivoitu). Valaisin valaisee silloin noin 10 % tehoa niin kauan kuin kynnysarvo on saavutettu. Liikkeen havaitessa se siirtyy 100 % tehoon ohjelmoiduksi ajaksi.

Mitä pakkotoiminto tarkoittaa ja miten sitä käytetään?

Jos laite on kytketty virtakytkimeen, voit aktivoida pakkokäytön painamalla kytkintä 2 kertaa POIS ja sitten PÄÄLLE (nopeasti, 0,2–1 sekunnissa). Valaisin pysyy päällä 4 tuntia, minkä jälkeen se palaa tunnistustilaan.

Voinko vaihtaa LEDin, jos se on palanut?

Ei, valonlähde ei ole vaihdettavissa. Jos LED on viallinen, koko valaisin on vaihdettava.

Mikä on vähimmäisetäisyys WiFi-reitittimeen?

Asennuksen aikana varmista vähintään 3 metrin etäisyys valaisimen ja WiFi-reitittimen tai tukiaseman välillä häiriöiden välttämiseksi.

Mistä löydän vaatimustenmukaisuusvakuutuksen?

Koko EU-vaatimustenmukaisuusvakuutus on saatavilla osoitteesta: www.steinel.de

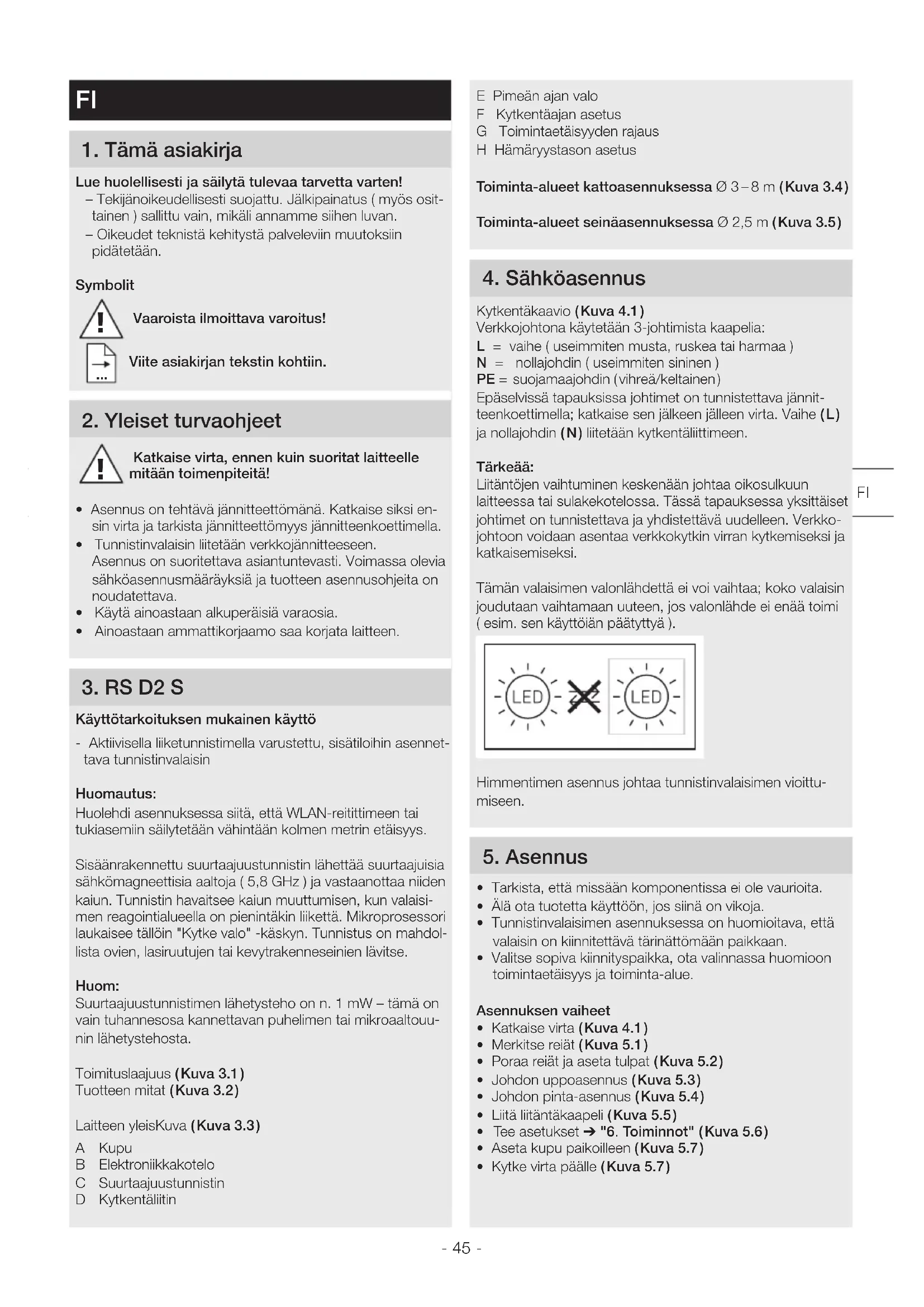

KÄYTTÖOHJE RS D2 S STEINEL

Lue huolellisesti ja säilytä tulevaa tarvetta varten!

• Tekijänoikeudellisesti suojattu. Jälkipainatus ( myös osittainen ) sallittu vain, mikäli annamme siihen luvan.
• Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Symbolit

Vaaroista ilmoittava varoitus!

Viite asiakirjan tekstin kohtiin.

2. Yleiset turvaohjeet

Katkaise virta, ennen kuin suoritat laitteelle mitään toimenpiteitä!

• Asennus on tehtävä jännitteettömänä. Katkaise siksi ensin virta ja tarkista jännitteettömyys jännitteenkoettimella.
• Tunnistinvalaisin liitetään verkkojännitteeseen.
  Asennus on suoritettava asiantuntevasti. Voimassa olevia sähköasennusmääräyksiä ja tuotteen asennusohjeita on noudatettava.
• Käytä ainoastaan alkuperäisiä varaosia.
• Ainoastaan ammattikorjaamo saa korjata laitteen.

3. RS D2 S

Käyttötarkoituksen mukainen käyttö

- Aktiivisella liiketunnistimella varustettu, sisätiloihin asennettava tunnistinvalaisin

Huomautus:

Huolehdi asennuksessa siitä, että WLAN-reitittimeen tai tukiasemiin säilytetään vähintään kolmen metrin etäisyys.

Sisäänrakennettu suurtaajuustunnistin lähettää suurtaajuisia sähkömagneettisia aaltoja (5,8 GHz) ja vastaanottaa niiden kaiun. Tunnistin havaitsee kaiun muuttumisen, kun valaisimen reagointialueella on pienintäkin liikettä. Mikroprosessori laukaisee tällöin "Kytke valo" -käskyn. Tunnistus on mahdollista ovien, lasiruutujen tai kevytrakenneseinien lävitse.

Huom:

Suurtaajuustunnistimen lähetysteho on n. 1 mW – tämä on vain tuhannesosa kannettavan puhelimen tai mikroaaltouunin lähetystehosta.

Toimituslaajuus (Kuva 3.1)

Tuotteen mitat (Kuva 3.2)

Laitteen yleisKuva (Kuva 3.3)

A Kupu
B Elektroniikkakotelo
C Suurtaajuustunnistin
D Kytkentäliitin

E Pimeän ajan valo
F Kytkentäajan asetus
G Toimintaetäisyyden rajaus
H Hämäryystason asetus

Toiminta-alueet kattoasennuksessa ∅ 3–8 m (Kuva 3.4)

Toiminta-alueet seinäasennuksessa ∅ 2,5 m (Kuva 3.5)

4. Sähköasennus

Kytkentäkaavio (Kuva 4.1)

Verkkojohtona käytetään 3-johtimista kaapelia:

L = vaihe ( useimmiten musta, ruskea tai harmaa )

N = nollajohdin ( useimmiten sininen )

PE = suojamaajohdin (vihreä/keltainen)

Epäselvissä tapauksissa johtimet on tunnistettava jännitteenkoettimella; katkaise sen jälkeen jälleen virta. Vaihe (L) ja nollajohdin (N) liitetään kytkentäliittimeen.

Tärkeää:

Liitäntöjen vaihtuminen keskenään johtaa oikosulkuun laitteessa tai sulakekotelossa. Tässä tapauksessa yksittäiset johtimet on tunnistettava ja yhdistettävä uudelleen. Verkko-johtoon voidaan asentaa verkkokytkin virran kytkemiseksi ja katkaisemiseksi.

Tämän valaisimen valonlähdettä ei voi vaihtaa; koko valaisin joudutaan vaihtamaan uuteen, jos valonlähde ei enää toimi (esim. sen käyttöiän päätyttyä).

Himmentimen asennus johtaa tunnistinvalaisimen vioittumiseen.

5. Asennus

• Tarkista, että missään komponentissa ei ole vaurioita.
• Älä ota tuotetta käyttöön, jos siinä on vikoja.
• Tunnistinvalaisimen asennuksessa on huomioitava, että valaisin on kiinnitettävä tärinättömään paikkaan.
• Valitse sopiva kiinnityspaikka, ota valinnassa huomioon toimintaetäisyys ja toiminta-alue.

Asennuksen vaiheet

• Katkaise virta (Kuva 4.1)
- Merkitse reiät (Kuva 5.1)
- Poraa reiät ja aseta tulpat (Kuva 5.2)
• Johdon uppoasennus (Kuva 5.3)
• Johdon pinta-asennus (Kuva 5.4)
• Liitä liitäntäkaapeli (Kuva 5.5)
- Tee asetukset → "6. Toiminnot" (Kuva 5.6)
• Aseta kupu paikoilleen (Kuva 5.7)
• Kytke virta päälle (Kuva 5.7)

6. Toiminta

Tunnistinvalaisin voidaan ottaa käyttöön, kun runko on asennettu ja laite on kytketty sähköverkkoon. Kun valaisin otetaan käyttöön manuaalisesti valokatkaisinta painamalla, se kytkeytyy pois päältä mittausvaihetta varten noin 10 sekunnin kuluttua ja on sen jälkeen valmis toimimaan tunnistinkäytössä. Valokatkaisinta ei tarvitse painaa uudelleen.

Säätimen toiminta ( Kuva 6.1 )

Tehdasasetukset:

Kytkentäajan asetus: 5 sekuntia

Toiminta-alueen rajaus: 8 m

Hämäryystason asetus: 2.000 luksia

Peruskirkkaus: 10 %

Kytkentäajan asetus (kytkentäaika) (Kuva 6.1/F)

Valaisimen kytkentäaika voidaan asettaa portaattomasti noin 5 sekunnin ja enintään 15 minuutin välille. Jokainen tämän ajan kuluessa havaittu liike käynnistää kytkentäajan uudelleen.

Huom:

Valaisimen sammuttua kestää aina noin 1 sekunnin ajan, kunnes tunnistin reagoi liikkeeseen toiminta-alueella. Valo syttyy liikkeen yhteydessä uudelleen vasta tämän ajan kuluttua.

Tunnistimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi toiminta-alueen asetuksen ja toiminnan testauksen ajaksi.

Toimintaetäisyyden rajaus (herkkyys) (Kuva 6.1/G)

Toimintaetäisyydellä tarkoitetaan maahan muodostuvan ympyrän halkaisijaa, kun valaisin asennetaan 2,5 metrin korkeudelle.

• Säädin maks.asennossa = suurin mahdollinen toiminta-etäisyys (8 m)
• Säädin min.asennossa = pienin mahdollinen toimintaetäisys (2,50 m)

Hämäryystason asetus / kytkeytymiskynnys (Kuva 6.1/H)

Valaisimen haluttu kytkeytymiskynnys voidaan asettaa portaattomasti noin 2 luksin-2.000 luksin välille.

• Säädin asetettu kohtaan☀ = päiväkäyttö ( valoisuudesta riippumatta)
• Säädin asetettu kohtaan ^C = hämäräkäyttö ( n. 2 luksia )

Toiminta-alueen asettamisen ja toimintatestin suorittamisen ajaksi säädin on käännettävä asentoon ⚙️.

Pimeän ajan valo ( Kuva 6.1/E)

Pimeän ajan valo mahdollistaa valaistuksen noin 10 %:n valoteholla. Vasta toiminta-alueella tapahtuva liike kytkee valon asetetetuksi ajaksi ( katso kytkentäajan asetus ) suurimmalle valoteholle ( 100 % ). Sen jälkeen valaisin kytkee takaisin aktivoituun pimeän ajan valoon.

• Säädin asennossa = pimeän ajan valaistus aktivoitu
• Säädin asennossa 0 = pimeän ajan valaistus poistettu toiminnasta

Pimeän ajan valo on PÄÄLLÄ, kun valoisuusarvon asetus alittuu. Kun päiväkäyttö on aktivoituna, pimeän ajan valo on aina PÄÄLLÄ.

JatKuva valaistus

Jos verkkojohtoon asennetaan verkkokytkin, seuraavat toiminnot ovat mahdollisia valon kytkennän ja sammuttami- sen lisäksi:

JatKuvan valaistuksen kytkentä ( Kuva 6.2)

1) JatKuvan valaistuksen kytkeminen päälle:
Kytkin 2x POIS ja PÄÄLLE. Valaisin kytkeytyy jatKuvan valaistuksen toimintoon 4 tunnin ajaksi. Sen jälkeen se siirtyy automaattisesti takaisin tunnistinkäyttöön.
2) JatKuvan valaistuksen sammuttaminen:
Kytkin 1 × POIS ja PÄÄLLE. Valaisin kytkeytyy pois / siirtyy tunnistinkäyttöön.

Tärkeää:

Kun kytkintä painetaan useamman kerran, tulisi painallusten seurata toisiaan nopeasti (0,2–1 sekunnin välein).

7. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita

Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Tärkeää: Käyttölaitetta ei voi vaihtaa uuteen.

8. EU-vaatimustenyhdenmukai-suusvakuutus

STEINEL GmbH vakuuttaa, että radiolaitetyyppi RS D2 S on direktiivin 2014/53/EU mukainen. EU-vaatimustenmukai-suusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: www.stinel.de

9. Valmistajan takuu

Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien mää-räysten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myöntää takuun tuotteen moitteettomalle toimin-nalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske lait- teen muille esineille mahdollisesti aiheuttamia vahinkoja. Viallinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjälikkeen leima) hyvin pakattuna lähimpään huoltopisteseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.

Korjauspalvelu: Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyydä tietoja korjausmahdollisuuksista.

3 VUODEN VALMISTAJAN TAKUU

10. Tekniset tiedot

Mitat L × K × S 300 × 300 × 65,5 mm

Verkkojännite 220–240 V, 50/60 Hz

Ottoteho (P _on ) 8,80 W

Valovirta 886 lm

Hyötysuhde 101 lm/W

Standby, tunnistin ( P_sb ) 0,39 W

Värilämpötila 3.000 K (lämmin valkoinen)

Värintoistoindeksi R a = 82

Keskimääräinen mitoituselinikä L70B50, 25 °C: > 60.000 h

Värin konsistenssi SDCM Alkuarvo: 3

Valovoimakkuuden jakautuminen

Materiaali	muovi
Suurtaajuustekniikka	5,8 GHz
Toimintakulma	360°, avauskulma 160°
Kytkentäajan asetus	15 s–15 min
Hämäryystason asetus	2–2.000
Kotelointiluokka	IP 20
Suojausluokka II
Tehonkulutus	630 mW
Ympäristölämpötila	-10 °C ... +40 °C
Lähetysteho	noin 1 mW

11. Käyttöhäiriöt

Häiriö Syy Häiriön poisto

Tunnistinvalaisimen jännite puuttuu	sulake on lauennut, ei kytketty päälle, katkos johdossaoikosulku verkkojohdossavalo sammutettu mahdollisesti verkkokytkimellä	kytke sulake päälle, vaihda sulake, kytke verkkokytkin päälle, tarkista johto jännitteenkoettimellatarkasta liitännätkytke verkkokytkin päälle
Tunnistinvalaisin ei kytkeydy päälle	väärä hämäryystason asetusverkkokytkin pois päältäsulake on lauennut	säädä uudelleenkytke päällekytke sulake päälle, vaihda sulake, tarkista liitäntä tarvittaessa
Tunnistinvalaisin ei kytkeydy pois	jatKuvaa liikettä toiminta-alueella	tarkasta alue
Tunnistinvalaisin kytkeytyy ilman havaittua liikettä	valaisinta ei ole asennettu liikkumattomastiliikettä on ollut, mutta tarkkailija ei pystynyt havaitsemaan sitä ( liike seinän takana, pienen kohteen liike valaisimen välittömässä läheisyydessä jne.)	asenna valaisin kiinteään liikkumatto-maan alustaantarkasta alue
Tunnistinvalaisin ei kytkeydy liikkeestä huolimatta	nopeat liikkeet estetään häiriöiden mini-moimiseksi tai reagointialue on asetettu liian pieneksiväärä hämäryystason asetus	tarkasta aluesäädä uudelleen
