Produkto tipas	Vidinė aptikimo lempa su HF detektoriumi
Prekės ženklas	Steinel
Modelis	RS D2 S
Matmenys (I × A × G)	300 × 300 × 65,5 mm
Maitinimas	220–240 V, 50/60 Hz
Sugertoji galia (P_on)	8,80 W
Šviesos srautas	886 lm
Šviesos efektyvumas	101 lm/W
Spalvos temperatūra	3 000 K (šilta balta)
Spalvų perteikimo indeksas (Ra)	82
Vidutinis tarnavimo laikas (L70B50 esant 25°C)	> 60 000 h
Aptikimo technologija	HF 5,8 GHz, kampas 360° (atidarymo kampas 160°)
Veikimo nuotolis	2,50 m iki 8 m (reguliuojamas)
Uždelsimas (apšvietimo trukmė)	5 s iki 15 min (reguliuojamas)
Įsijungimo slenkstis (šviesumas)	2 iki 2 000 lx (reguliuojamas)
Naktinio apšvietimo funkcija	Taip (10 % galios, įjungiamas/išjungiamas)
Priverstinio veikimo funkcija	Taip (4 val. per tinklo jungiklį)
Apsaugos klasė (IP)	IP20
Apsaugos klasė	II
Budėjimo energijos suvartojimas (PSB)	0,39 W
Darbinė aplinkos temperatūra	Nuo -10 °C iki +40 °C
Korpuso medžiaga	Plastikas
Gamintojo garantija	3 metai (išskyrus susidėvinčias dalis, galima pakeisti)
Remontas / atsarginės dalys	Šviesos šaltinis nepakeičiamas – pakeiskite visą šviestuvą
Priežiūra ir valymas	Prieš valydami atjunkite maitinimą. Naudokite minkštą, sausą šluostę. Nenaudokite agresyvių valymo priemonių.
Saugumas	Prieš bet kokius veiksmus išjunkite elektros srovę. Montavimas pagal NF C 15-100 standartą.

Dažnai užduodami klausimai - RS D2 S STEINEL

Kaip sureguliuoti detektoriaus veikimo nuotolį?

Pasukite ant korpuso esantį veikimo nuotolio reguliavimo mygtuką (g). Minimali padėtis = 2,50 m, maksimali = 8 m (montuojant 2,5 m aukštyje).

Ką daryti, jei lempa visiškai neįsijungia?

Patikrinkite, ar tinklo jungiklis yra ĮJUNGIMO padėtyje, ar neišdegė saugiklis, ar maitinimo laidas nenutrūkęs. Taip pat patikrinkite įsijungimo slenksčio (h) nustatymą – dienos šviesoje nustatykite dienos režimą (⚙).

Kaip sureguliuoti apšvietimo trukmę (uždelsimą)?

Naudokite Uždelsimo mygtuką (f). Juo galima reguliuoti veikimo trukmę nuo maždaug 5 sekundžių (min. padėtis) iki 15 minučių (maks. padėtis). Kiekvienas naujas judesys iš naujo paleidžia laikmatį.

Ar galiu naudoti šviesos reguliatorių su šia lempa?

Ne, prijungus šviesos reguliatorių galima sugadinti šviestuvą. Naudokite tik standartinį įjungimo/išjungimo jungiklį.

Lempa įsijungia neaptikus judesio – kodėl?

Tai gali sukelti judesys už sienos arba arti esantis mažas objektas. Įsitikinkite, kad lempa yra tvirtai pritvirtinta (be vibracijos). Jei reikia, sumažinkite veikimo nuotolį. HF detektorius prasiskverbia pro plonas pertvaras.

Kaip įjungti naktinio apšvietimo funkciją?

Nustatykite Ženklinto apšvietimo mygtuką (e) į padėtį 0 (naktinis apšvietimas įjungtas). Tada lempa šviečia maždaug 10 % galios, kol pasiekiamas įsijungimo slenkstis. Aptikus judesį, ji perjungia į 100 % galią nustatytam laikui.

Ką reiškia priverstinis veikimas ir kaip jį naudoti?

Jei prietaisas prijungtas prie tinklo jungiklio, galite įjungti priverstinį veikimą du kartus perjungdami jungiklį į IŠJUNGTA ir po to į ĮJUNGTA (greitai, per 0,2–1 sekundę). Lempa lieka įjungta 4 valandas, tada grįžta į aptikimo režimą.

Ar galiu pakeisti LED, jei jis perdegė?

Ne, šviesos šaltinis nėra keičiamas. Jei LED sugedęs, reikia pakeisti visą šviestuvą.

Koks minimalus atstumas iki WiFi maršrutizatoriaus?

Montuodami užtikrinkite, kad atstumas tarp šviestuvo ir bet kurio WiFi maršrutizatoriaus ar prieigos taško būtų bent 3 metrai, kad išvengtumėte trikdžių.

Kur rasti atitikties deklaraciją?

Visas ES atitikties deklaracijos tekstas prieinamas interneto svetainėje: www.steinel.de

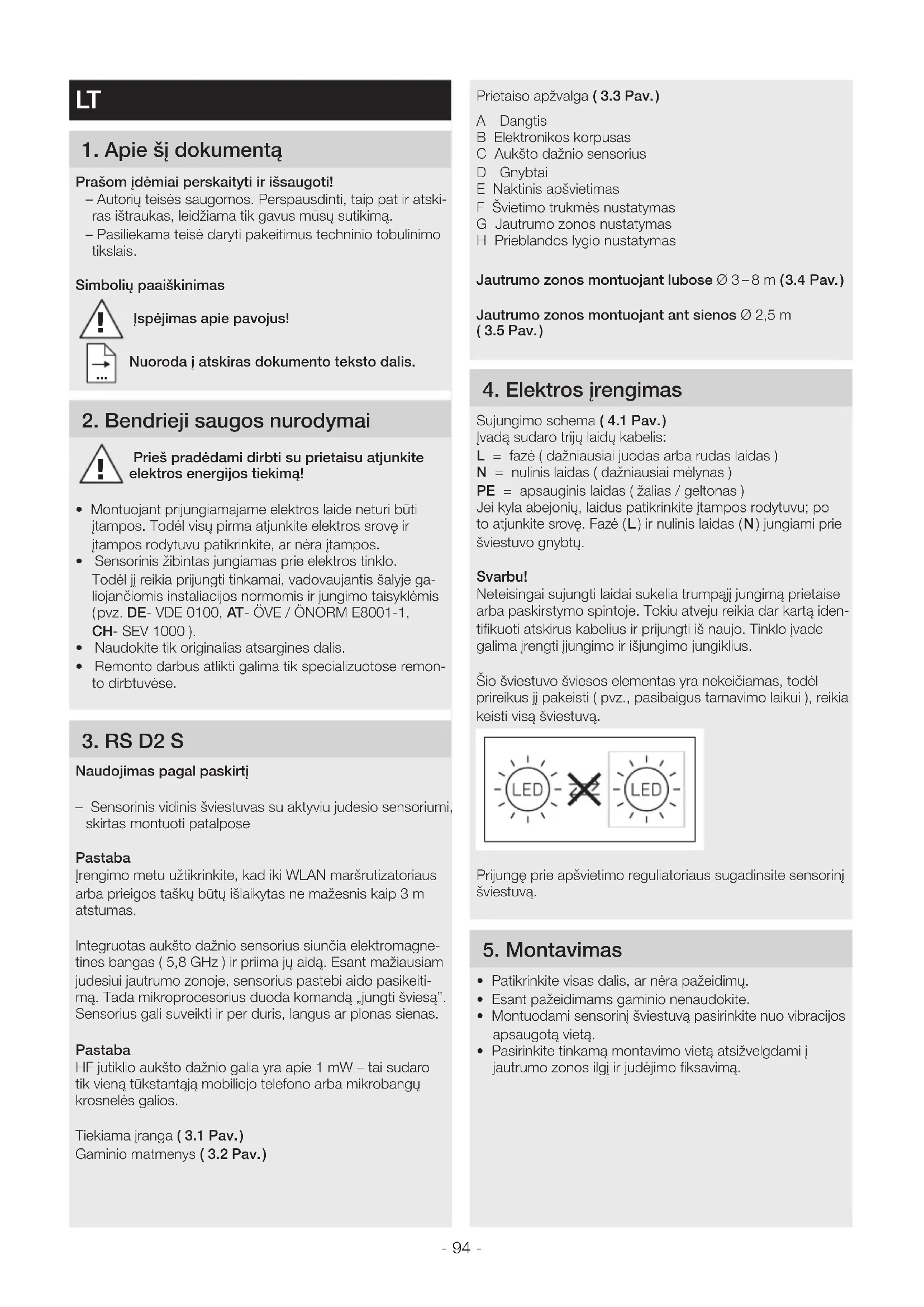

NAUDOJIMO INSTRUKCIJA RS D2 S STEINEL

LT ..... 94 Atsižvelgti i rašytines instrukcijas!

1. Apie ši dokumentą

Prašom jdėmiai perskaityti ir išsaugoti!

– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.
– Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda i atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srove ir įtampos rodytuvu patikrinkite, ar nėra įtampos.
• Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklėmis (pvz. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000).
  • Naudokite tik originalias atsargines dalis.
• Remonto darbus atlikti galima tik specializuotose remonto dirbtuvèse.

3. RS D2 S

Naudojimas pagal paskirti

- Sensorinis vidinis šviestuvas su aktyviu judesio sensoriumi, skirtas montuoti patalpose

Pastaba

Irengimo metu užtikrinkite, kad iki WLAN maršrutizatoriaus arba prieigos taškų būtų išlaikytas ne mažesnis kaip 3 m atstumas.

Integruotas aukšto dažnio sensorius siunčia elektromagnetines bangas (5,8 GHz) ir priima jų aidą. Esant mažiausiam judesiui jautrumo zonoje, sensorius pastebi aido pasikeiti-mą. Tada mikroprocesorius duoda komanda „jungti šviesą”. Sensorius gali suveikti ir per duris, langus ar plonas sienas.

Pastaba

HF jutiklio aukšto dažnio galia yra apie 1 mW – tai sudaro tik vieną tūkstantają mobiliojo telefono arba mikrobangų krosnelės galios.

Tiekiama jranga (3.1 Pav.)

Gaminio matmenys (3.2 Pav.)

Prietaiso apžvalga (3.3 Pav.)

A Dangtis
B Elektronikos korpusas
C Aukšto dažnio sensorius
D Gnybtai
E Naktinis apšvietimas
F Švietimo trukmės nustatymas
G Jautrumo zonos nustatymas
H Prieblandos lygio nustatymas

Jautrumo zonos montuojant lubose ∅ 3–8 m (3.4 Pav.)

Jautrumo zonos montuojant ant sienos ∅ 2,5 m (3.5 Pav.)

4. Elektros jrengimas

Sujungimo schema (4.1 Pav.)

Įvadą sudaro trijų laidų kabelis:

L = fazė ( dažniausiai juodas arba rudas laidas )

N = nulinis laidas ( dažniausiai mėlynas )

PE = apsauginis laidas (žalias / geltonas)

Jei kyla abejonių, laidus patikrinkite įtampos rodytuvu; po to atjunkite srove. Fazė (L) ir nulinis laidas (N) jungiami prie šviestuvo gnybtų.

Svarbu!

Neteisingai sujungti laidai sukelia trumpajj jungimą prietaise arba paskirstymo spintoje. Tokiu atveju reikia dar kartą identifikuoti atskirus kabelius ir prijungti iš naujo. Tinklo įvade galima įrengti jungimo ir išjungimo jungiklius.

Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus ji pakeisti ( pvz., pasibaigus tarnavimo laikui ), reikia keisti visą šviestuvą.

Prijunge prie apšvietimo reguliatoriaus sugadinsite sensorinj šviestuvą.

5. Montavimas

• Patikrinkite visas dalis, ar nėra pažeidimų.
• Esant pažeidimams gaminio nenaudokite.
• Montuodami sensorinį šviestuvą pasirinkite nuo vibracijos apsaugotą vietą.
• Pasirinkite tinkamą montavimo vietą atsižvelgdami jautrumo zonos ilgi ir judėjimo fiksavimą.

Montavimo eiga

• Išjunkite elektros energijos tiekimą (4.1 Pav.)
  • Pažymėkite gręžimo skyles (5.1 Pav.)
• Išgręžkite skyles ir jkiškite kaiščius(5.2 Pav.)
  • Potinkinis montavimas (5.3 Pav.)
  • Virštinkinis montavimas (5.4 Pav.)
• Prijunkite jungiamuosius laidus (5.5 Pav.)
• Atlikite nustatymus → „6. Funkcijos“ (5.6 Pav.)
  • Uždėkite dangtelį ( 5.7 Pav.)
• Ijunkite elektros energijos tiekimą (5.7 Pav.)

6. Veikimas

Pritvirtinus korpusa ir prijungus elektros kabelius, šviestuvą galima jungti. Rankiniu būdu šviesos jungikliu prijungus šviestuvą, po 10 sekundžių jis išsijungia matavimams ir po to jį galima naudoti sensoriniu režimu. Dar kartą spausti jungiklio nebūtina.

Funkcijos nustatymo reguliatoriai (6.1 Pav.)

Gamyklos nustatymas

Švietimo trukmės nustatymas: 5 s

Prieblandos lygio nustatymas: 2.000 liuksų

Budintis režimas: 10 %

Švietimo trukmės nustatymas (inercinio veikimo laikas) (6.1/F Pav.)

Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai nuo maždaug 5 sekundžių iki maks. 15 minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis jsijungia iš naujo.

Pastaba:

Kaskart šviestuvui išsijungus naujas judesys gali būti užfik-suotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl įjungs šviesą. Norint nustatyti jautrumo zoną ir patikrinti funkcijas rekomenduojama pasirinkti trumpiausią laiką.

Veikimo nuotolio reguliavimas (jautrumas) (6.1/G Pav.)

Veikimo nuotolis – tai maždaug apskritimo formos zona, kurioje judesį fiksuoja jutiklis, jei jis sumontuojamas 2,50 m aukštyje.

• Nustatymo reguliatorius ties maksimalia reikšme = maksimalus jautrumo zonos ilgis (8 m)
• Nustatymo reguliatorius ties minimalia reikšme = minimalus jautrumo zonos ilgis (2,50 m)

Prieblandos lygio nustatymas (suveikimo slenkstis) (6.1/H Pav.)

Pageidaujamas šviestuvo suveikimo slenkstis nustatomas neribotai nuo maždaug 2 iki 2.000 liuksų.

– Nustatymo reguliatorius ties☀ = dienos šviesos režimas (nepriklauso nuo apšvietimo)
– Nustatymo reguliatorius ties ^C = prieblandos režimas (maždaug 2 liuksai)

Nustatant jautrumo zoną ir atliekant funkciju patikrinimą dienos metu nustatymo reguliatorius turi būti nustatytas ties ⚙️.

Naktinis apšvietimas (6.1/E Pav.)

Naktinis apšvietimas suteikia galimybę jjungti apšvietimą 10 % galingumu. Tik užfiksavus judesį jautrumo zonoje nustatytam laikui jjungiama šviesa ( žr. „Švietimo trukmės nustatymai“ ) iki maksimalios apšvietimo galios ( 100 % ). Po to šviestuvas persijungia į suaktyvintą naktinį apšvietimą.

• Nustatymo reguliatorius ties = naktinis apšvietimas jjungtas.
  – Nustatymo reguliatorius ties 0 = naktinis apšvietimas išjungtas.

Naktinis apšvietimas yra IJUNGTAS, kai dar nepasiektas apšvietimo slenkstis. Esant suaktyvintam dienos šviesos režimui naktinis apšvietimas visada yra IJUNGTAS.

Pastovaus švietimo funkcija

Jeigu sumontuotas tinklo jungiklis, be jungimo ir išjungimo funkciju galimos dar šios:

Pastovaus švietimo režimas (6.2 Pav.)

1) Pastovaus švietimo ijungimas: jungiklj 2 × IŠJUNGTI ir IJUNGTI. Šviestuve 4 valandoms jungiama pastovaus švietimo funkcija. Paskui automatiškai vėl perjungiama į jutiklio režimą.
2) Pastovaus švietimo išjungimas: jungiklj 1 × IŠJUNGTI ir JUNGTI. Žibintas išsijungia ir persijungia i sensorinį režimą.

Svarbu!

Greiti jungiklio paspaudimai turėtų būti atliekami vienas po kito kuo greičiau (0,2–1 s diapazone).

7. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo j nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Svarbu: valdymo prietaisas nekeičiamas.

8. Atitikties deklaracija

Aš, STEINEL GmbH, patvirtinu, kad radijo jrenginių tipas RS D2 S atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: www.steinel.de

9. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktu prietaisų patikra. „Steinel“ suteikia prietaisui garantija.

Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys.

Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama.

Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas i atitinkamą techninės priežiūros tarnybos vietą.

Remontas: pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre.

10. Techniniai duomenys

Matmenys P × A × S 300 × 300 × 65,5 mm

Tinklo jtampa 220–240 V, 50/60 Hz

Galios suvartojimas (P _on ) 8,80 W

Šviesos srautas 886 lm

Efektyvumas 101 lm/W

Budėjimo režimas (sensorius) (P _sb ) 0,39 W

Spalvinė temperatūra 3.000 K (šiltai balta spalva)

Spalvos atkūrimo indeksas R a = 82

Vidutinis projektinis tarnavimo laikas L70B50 esant 25 °C: >60.000 val.

Spalvy nuoseklumas SDCM Pradinė reikšmė: 3

Šviesos intensyvumo pasiskirstymas

Medžiaga	Plastikas
Aukšto dažnio technika	5,8 GHz
Apimties kampas	360° su 160° atverties kampu
Švietimo trukmės nustatymas	Nuo 15 s iki 15 min.
Prieblandos lygio nustatymas	2-2.000
Saugos klasė	IP 20
Apsaugos klasė	II
Energijos sunaudojimas	630 mW
Aplinkos temperatūra	Nuo -10 iki +40 °C
Siųstuvo galingumas	apie 1 mW

11. Veikimo sutrikimai

Sutrikimas Priežastis Ištaisymas

Sensoriniame šviestuve nėra elektros srovės	Suveikė saugiklis, nejjungta, nutrauktas laidasTinklo įvade įvyko trumpasis jungimasIšsijungė tinklo jungiklis (jei yra)	ljunkite, pakeiskite saugiklj; junkite tinklo jungiklj; įtampos tikrinimo prietaisu patikrinkite laidąPatikrinkite jungtisljunkite tinklo jungiklj
Sensorinis šviestuvas nejsijungia	Neteisingai nustatytas prieblandos lygisTinklo jungiklis IŠJUNGTASSuveikė saugiklis	Nustatykite iš naujoljunkiteljunkite, pakeiskite saugiklj; jeigu reikia, patikrinkite jungtį
Sensorinis šviestuvas neišsijungia	Jautrumo zonoje fiksuojamas nuolatinis judesys	Patikrinkite veikimo zonos nustatymus
Sensorinis šviestuvas jsijungia, nors judesio nebuvo	Šviestuvas sumontuotas netvirtaiJudesys buvo, tačiau sensorius jo nepažino (judesys už sienos, judėjo mažas objektas arti lempos ir t. t.)	Tvirtai sumontuokite korpusąPatikrinkite veikimo zonos nustatymus
Sensorinis šviestuvas nejsijungia esant judėjimui	Greiti judesiai nuslopinami siekiant sumažinti trikdžius arba nustatyta per maža jautrumo zonaNeteisingai nustatytas prieblandos lygis	Patikrinkite veikimo zonos nustatymusNustatykite iš naujo
