NÁVOD NA OBSLUHU RS D2 S STEINEL

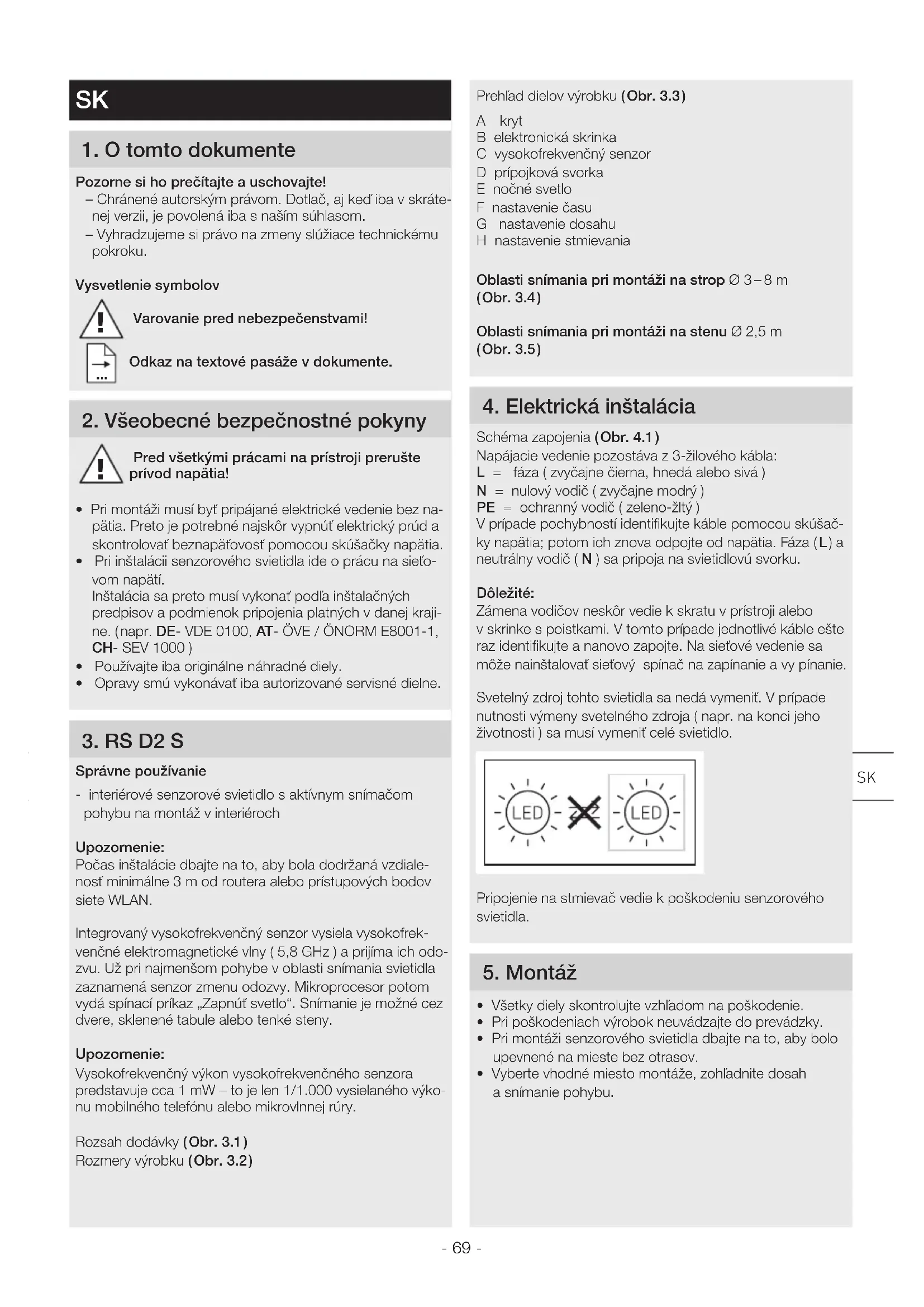

• Znovu nastavit 11 Provozní poruchy- 69 - Prehľad dielov výrobku ( Obr33 )A krytB elektronická skrinkaC vysokofrekvenčný senzorD prípojková svorkaE nočné svetloF nastavenie časuG nastavenie dosahuH nastavenie stmievaniaOblasti snímania pri montáži na strop Ø 3 – 8m ( Obr34 )Oblasti snímania pri montáži na stenu Ø 2,5m ( Obr35 ) 4 Elektrická inštalácia Schéma zapojenia ( Obr41 ) Napájacie vedenie pozostáva z3-žilového kábla:L = fáza ( zvyčajne čierna, hnedá alebo sivá )N = nulový vodič ( zvyčajne modrý )PE = ochranný vodič ( zeleno-žltý )V prípade pochybností identifikujte káble pomocou skúšač- ky napätia; potom ich znova odpojte od napätia. Fáza ( L ) a neutrálny vodič ( N ) sa pripoja na svietidlovú svorku. Dôležité: Zámena vodičov neskôr vedie kskratu vprístroji alebo vskrinke spoistkami. Vtomto prípade jednotlivé káble ešte raz identifikujte a nanovo zapojte. Na sieťové vedenie sa môže nainštalovať sieťový spínač na zapínanie a vy pínanie. Svetelný zdroj tohto svietidla sa nedá vymeniť. V prípade nutnosti výmeny svetelného zdroja ( napr. na konci jeho životnosti ) sa musí vymeniť celé svietidlo.Pripojenie na stmievač vedie kpoškodeniu senzorového svietidla. 5 Montáž
• Všetky diely skontrolujte vzhľadom na poškodenie.• Pri poškodeniach výrobok neuvádzajte do prevádzky.• Pri montáži senzorového svietidla dbajte na to, aby bolo upevnené na mieste bez otrasov.• Vyberte vhodné miesto montáže, zohľadnite dosah a snímanie pohybu.

1 O tomto dokumente Pozorne si ho prečítajte a uschovajte! – Chránené autorským právom. Dotlač, aj keď iba v skráte-nej verzii, je povolená iba snaším súhlasom. – Vyhradzujeme si právo na zmeny slúžiace technickému pokroku. Vysvetlenie symbolov

Varovanie pred nebezpečenstvami! Odkaz na textové pasáže vdokumente 2 Všeobecné bezpečnostné pokyny Pred všetkými prácami na prístroji prerušte prívod napätia!

• Pri montáži musí byť pripájané elektrické vedenie bez na-pätia. Preto je potrebné najskôr vypnúť elektrický prúd a skontrolovať beznapäťovosť pomocou skúšačky napätia. • Pri inštalácii senzorového svietidla ide oprácu na sieťo-vom napätí. Inštalácia sa preto musí vykonať podľa inštalačných predpisov a podmienok pripojenia platných v danej kraji- ne. ( napr. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000 )• Používajte iba originálne náhradné diely.• Opravy smú vykonávať iba autorizované servisné dielne. 3 RS D2 S Správne používanie- interiérové senzorové svietidlo s aktívnym snímačom pohybu na montáž v interiérochUpozornenie:Počas inštalácie dbajte na to, aby bola dodržaná vzdiale-nosť minimálne 3m od routera alebo prístupových bodov siete WLAN.Integrovaný vysokofrekvenčný senzor vysiela vysokofrek-venčné elektromagnetické vlny ( 5,8 GHz ) a prijíma ich odo-zvu. Už pri najmenšom pohybe voblasti snímania svietidla zaznamená senzor zmenu odozvy. Mikroprocesor potom vydá spínací príkaz „Zapnúť svetlo“. Snímanie je možné cez dvere, sklenené tabule alebo tenké steny. Upozornenie: Vysokofrekvenčný výkon vysokofrekvenčného senzora predstavuje cca1mW – to je len 1/1.000 vysielaného výko-nu mobilného telefónu alebo mikrovlnnej rúry.Rozsah dodávky ( Obr31 )Rozmery výrobku ( Obr32 )

• Montáž pri prípojnom podomietkovom vedení. ( Obr53 )

• Montáž pri prípojnom nadomietkovom vedení. ( Obr54 )

• Pripojte prípojný kábel. ( Obr55 )

• Zapnite napájanie elektrickým prúdom. ( Obr57 ) 6 Funkcia Po montáži telesa a pripojení na sieť sa môže senzorové svietidlo uviesť do prevádzky. Pri manuálnom uvedení svietidla do prevádzky pomocou svetelného vypínača sa svietidlo vypne kvôli fáze zamerania po 10sekundách a následne je aktívne pre senzorovú prevádzku. Opätovné stlačenie svetelného spínača nie je potrebné. Funkcia nastavovacieho regulátora ( Obr61 ) Nastavenie z výroby: Nastavenie času: 5sekúnd Nastavenie dosahu: 8m Nastavenie stmievania: 2.000lx Základná svetlosť: 10% Nastavenie času ( doby dobehu ) ( Obr61/F ) Požadovaná doba svietenia svietidla sa môže plynulo na- staviť od cca 5s do max. 15min. Každým zaznamenaným pohybom pred uplynutím tohto času sa odpočítavanie doby svietenia začne odznovu. Upozornenie: Po každom vypnutí svietidla je opätovné snímanie pohybu prerušené na cca 1sekundu. Až po uplynutí tohto času môže svietidlo pri pohybe opäť zapnúť svetlo. Pri nastavovaní oblasti snímania a za účelom testu funkč- nosti sa odporúča nastaviť najkratší čas. Nastavenie dosahu ( citlivosti ) ( Obr 61/G ) Pod pojmom dosah sa rozumie približne kruhový priemer na podlahe, ktorý vznikne pri montáži vo výške 2,5m a vytvorí tak oblasť snímania. – nastavovací regulátor max. = max. dosah ( 8m ) – nastavovací regulátor min. = min. dosah ( 2,50m ) Nastavenie stmievania/prahu citlivosti ( Obr61/H ) Požadovaný prah citlivosti svietidla sa môže plynulo nastaviť od cca 2 do 2.000 lx. – nastavovací regulátor nastavený na = prevádzka pri dennom svetle ( nezávisle od jasu ) – nastavovací regulátor nastavený na = režim stmievania ( cca 2lx ) Pri nastavovaní oblasti snímania a za účelom testu funkč- nosti pri dennom svetle musí byť nastavovací regulátor nastavený na

Nočné svetlo ( Obr61/E ) Nočné svetlo umožňuje osvetlenie použitím cca 10% svetelného výkonu. Až pri pohybe v oblasti snímania sa svetlo zapne na nastavený čas ( pozri nastavenie času ) na maximálny svetelný výkon ( 100% ). Potom sa svietidlo prepne na aktivované nočné svetlo. – nastavovací regulátor na = nočné svetlo aktivované – nastavovací regulátor na 0 = nočné svetlo deaktivované Nočné svetlo je zapnuté, keď nie je dosiahnutá úroveň svet- losti. Pri aktivovanej prevádzke pri dennom svetle je nočné svetlo vždy zapnuté. Funkcia nepretržitého svietenia Ak sa knapájaciemu vedeniu namontuje sieťový spínač, sú okrem jednoduchého zapnutia a vypnutia možné nasledujúce funkcie: Režim trvalého svetla ( Obr 62 ) 1 ) Zapnutie režimu trvalého svetla: Spínač 2x VYPNÚŤ a ZAPNÚŤ. Svietidlo sa prepne na 4 hodiny na trvalé svetlo. Následne sa automaticky znovu prepne do senzorovej prevádzky. 2 ) Vypnutie trvalého svetla: Spínač 1x VYPNÚŤ a ZAPNÚŤ. Svietidlo sa vypne, resp. prejde do senzorovej prevádzky. Dôležité: Viacnásobné stlačenie spínača by malo byť vykonané rýchlo za sebou ( v rozsahu 0,2 – 1s ). 7 Likvidácia Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu. Elektrické zariadenia nevyhadzujte do komunálneho odpadu! Iba pre krajiny EÚ Podľa platnej európskej smernice oodpade zelektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane a odovzdať na ekologickú recykláciu. Upozornenie: Prevádzkový prístroj sa nedá vymeniť. 8 Vyhlásenie o zhode STEINEL GmbH týmto vyhlasuje, že rádiové zariadenie typu RS D2 S je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: www.steinel.de- 71 - Servis pre opravy: Po uplynutí záručnej doby alebo v prípade chýb, na ktoré sa nevzťahuje záruka, sa o možnosti opravy informujte na najbližšej servisnej stanici. 9 Záruka výrobcu Tento výrobok spoločnosti Steinel bol vyrobený smaxi-málnou dôslednosťou, skontrolovaný zhľadiska funkč-nosti abezpečnosti podľa platných predpisov a následne podrobený náhodnej kontrole. Spoločnosť Steinel preberá záruku za bezchybný stav a funkčnosť. Záručná doba je 36mesiacov azačína plynúť dňom predaja spotrebiteľovi. Odstránime nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opra-vou alebo výmenou chybných dielov podľa nášho uváženia. Záručné plnenie sa nevzťahuje na poškodenie opotrebova-teľných dielov ani na škody anedostatky, ktoré vzniknú ne-správnym zaobchádzaním alebo údržbou. Ďalšie následné škody na cudzích objektoch sú zo záruky vylúčené. Záruka je platná len vtedy, ak sa nerozobraný prístroj skrát-kym popisom chyby spolu s pokladničným dokladom alebo faktúrou (dátum kúpy a pečiatka predajcu) zašle riadne zabalený do príslušného servisu. 10 Technické údaje Rozmery Š × V × H 300 × 300 × 65,5 mmSieťové napätie 220 – 240V, 50/60HzPríkon (P ) 8,80WSvetelný tok 886lmEfektívnosť 101lm/WStandby senzor (P ) 0,39WTeplota farby 3.000 K (teplá biela)Index reprodukcie farieb R =82Priemerná dimenzovaná životnosť L70B50 pri 25°C: >60.000 hod.Konzistencia farieb SDCM počiatočná hodnota: 3Distribúcia intenzity svetla 10015020025090°90° 180°

• skrat na sieťovom prívodnom vedení

• prípadne zabudovaný sieťový spínač je vypnutý

• zapnúť poistku, vymeniť, zapnúť sieťový spínač, skontrolovať vedenie pomocou skúšačky napätia

• skontrolovať prípojky

• zapnúť sieťový spínač Senzorové svietidlo sa nezapína • nastavenie stmievanie je nesprávne zvolené

• zapnúť poistku, vymeniť, príp. skontrolovať pripojenie Senzorové svietidlo sa nevypína • trvalý pohyb v oblasti snímania • skontrolovať oblasť Senzorové svietidlo sa zapína bez viditeľného pohybu

• svietidlo nie je namontované so zabez- pečením proti pohybu

• pohyb sa uskutočnil, ale pozorovateľ ho nerozpoznal ( pohyb za stenou, pohyb malého objektu v bezprostrednej blízkosti svietidla atď. )

• pevne namontovať teleso

• skontrolovať oblasť Senzorové svietidlo sa nezapína napriek pohybu

• rýchle pohyby sú potlačené kvôli minimalizovaniu porúch alebo je oblasť snímania nastavená ako príliš malá

• nastavenie stmievanie je nesprávne zvolené
