Tipo di prodotto	Lampada interna a rilevamento con sensore HF
Marca	Steinel
Modello	RS D2 S
Dimensioni (L × A × P)	300 × 300 × 65,5 mm
Alimentazione	220–240 V, 50/60 Hz
Potenza assorbita (P_on)	8,80 W
Flusso luminoso	886 lm
Efficienza luminosa	101 lm/W
Temperatura colore	3 000 K (bianco caldo)
Indice di resa cromatica (Ra)	82
Durata media (L70B50 a 25°C)	> 60 000 h
Tecnologia di rilevamento	HF 5,8 GHz, angolo 360° (apertura 160°)
Portata	2,50 m a 8 m (regolabile)
Temporizzazione (durata illuminazione)	5 s a 15 min (regolabile)
Soglia di attivazione (luminosità)	2 a 2 000 lx (regolabile)
Funzione luce notturna	Sì (10 % di potenza, attivabile/disattivabile)
Funzione accensione forzata	Sì (4 h tramite interruttore di rete)
Grado di protezione	IP20
Classe di protezione	II
Consumo in standby (PSB)	0,39 W
Temperatura ambiente di funzionamento	-10 °C a +40 °C
Materiale della custodia	Plastica
Garanzia del produttore	3 anni (escluse parti soggette a usura, possibile sostituzione)
Riparabilità / ricambi	Sorgente luminosa non sostituibile – sostituire l'intero apparecchio
Manutenzione e pulizia	Spegnere l'alimentazione prima della pulizia. Utilizzare un panno morbido e asciutto. Non usare prodotti aggressivi.
Sicurezza	Spegnere la corrente prima di qualsiasi intervento. Installazione conforme alla norma NF C 15-100.

Domande frequenti - RS D2 S STEINEL

Come regolare la portata del sensore?

Ruotare la manopola di regolazione della portata (g) situata sull'apparecchio. Posizione minima = 2,50 m, massima = 8 m (per un montaggio a 2,5 m di altezza).

Cosa fare se la lampada non si accende affatto?

Verificare che l'interruttore di rete sia in posizione ACCESO, che il fusibile non sia saltato e che il cavo di alimentazione non sia interrotto. Controllare anche l'impostazione della soglia di attivazione (h) – in pieno giorno, impostarla sulla modalità diurna (⚙).

Come regolare la durata dell'illuminazione (temporizzazione)?

Utilizzare il pulsante Temporizzazione (f). Consente di regolare la durata del post-funzionamento da circa 5 secondi (posizione min.) a 15 minuti (posizione max.). Ogni nuovo movimento riavvia il timer.

Posso usare un dimmer con questa lampada?

No, il collegamento a un dimmer rischia di danneggiare l'apparecchio. Utilizzare solo un interruttore on/off standard.

La lampada si accende senza movimento rilevato – perché?

Può essere causato da un movimento dietro una parete o da un piccolo oggetto vicino. Assicurarsi che la lampada sia fissata saldamente (senza vibrazioni). Ridurre la portata se necessario. Il sensore HF attraversa le pareti sottili.

Come attivare la funzione luce notturna?

Impostare la manopola Illuminazione di cortesia (e) sulla posizione 0 (luce notturna attivata). La lampada illumina quindi a circa il 10% della sua potenza finché la soglia di attivazione è raggiunta. In caso di movimento, passa al 100% per la durata programmata.

Cosa significa accensione forzata e come si utilizza?

Se l'apparecchio è collegato a un interruttore di rete, è possibile attivare l'accensione forzata azionando l'interruttore 2 volte SPENTO poi ACCESO (rapidamente, in 0,2 a 1 secondo). La lampada rimane accesa per 4 ore, poi torna in modalità rilevamento.

Posso sostituire il LED se è bruciato?

No, la sorgente luminosa non è sostituibile. Se il LED è difettoso, è necessario sostituire l'intero apparecchio.

Qual è la distanza minima da rispettare con un router WiFi?

Durante l'installazione, assicurarsi di mantenere una distanza di almeno 3 metri tra l'apparecchio e qualsiasi router WiFi o punto di accesso per evitare interferenze.

Dove trovare la dichiarazione di conformità?

Il testo completo della dichiarazione UE di conformità è disponibile all'indirizzo internet: www.steinel.de

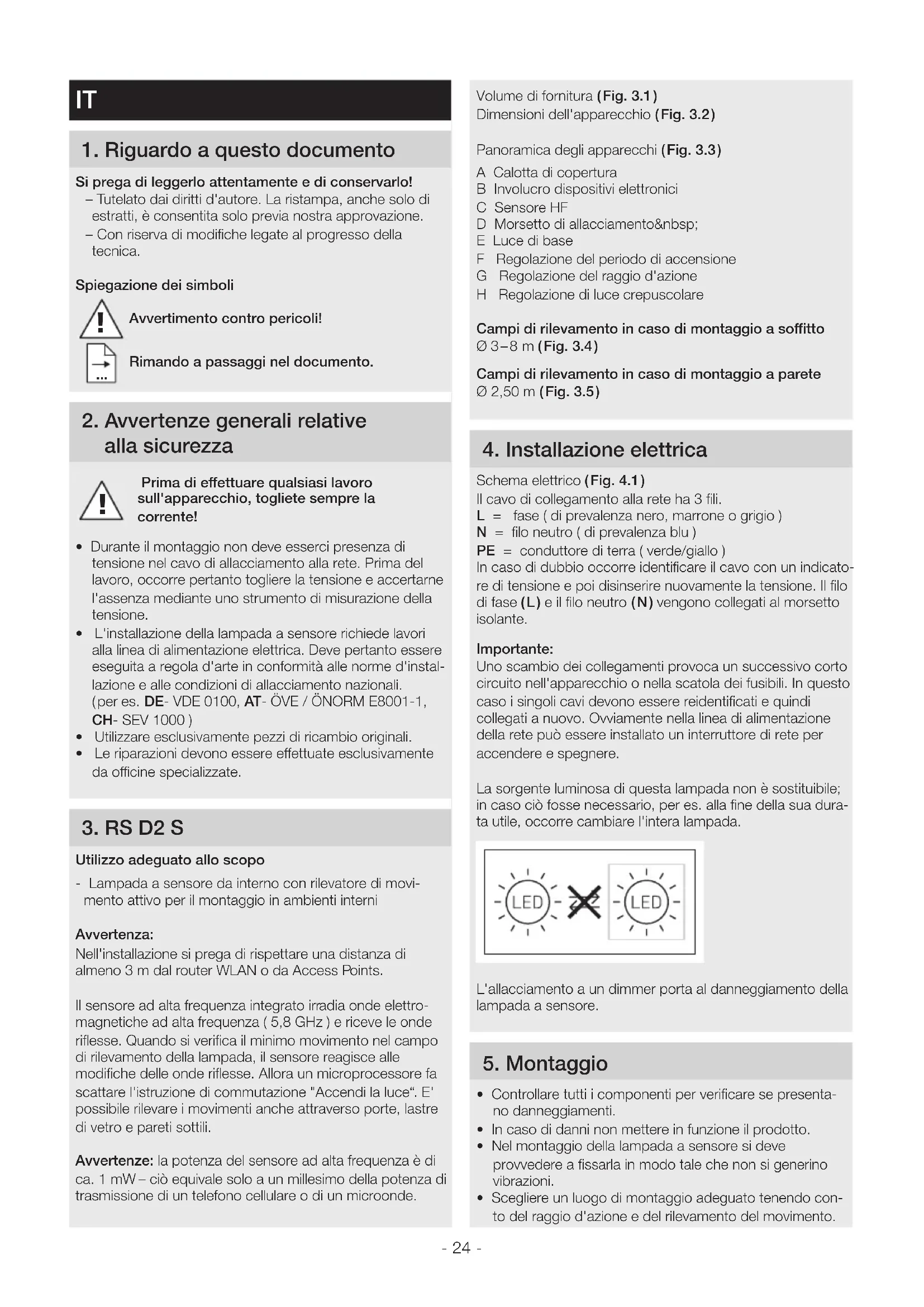

MANUALE UTENTE RS D2 S STEINEL

IT..... 24 Seguire attentamente le istruzioni

1. Riguardo a questo documento

Si prega di leggerlo attentamente e di conservarlo!

• Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.
• Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.
• L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali. (per es. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000)
  • Utilizzare esclusivamente pezzi di ricambio originali.
• Le riparazioni devono essere effettuate esclusivamente da officine specializzate.

3. RS D2 S

Utilizzo adeguato allo scopo

- Lampada a sensore da interno con rilevatore di movimento attivo per il montaggio in ambienti interni

Avvertenza:

Nell'installazione si prega di rispettare una distanza di almeno 3 m dal router WLAN o da Access Points.

Il sensore ad alta frequenza integrato irradia onde elettromagnetiche ad alta frequenza (5,8 GHz) e riceve le onde riflesse. Quando si verifica il minimo movimento nel campo di rilevamento della lampada, il sensore reagisce alle modifiche delle onde riflesse. Allora un microprocessore fa scattare l'istruzione di commutazione "Accendi la luce". E' possibile rilevare i movimenti anche attraverso porte, lastre di vetro e pareti sottili.

Avvertenze: la potenza del sensore ad alta frequenza è di ca. 1 mW – ciò equivale solo a un millesimo della potenza di trasmissione di un telefono cellulare o di un microonde.

Volume di fornitura (Fig. 3.1)

Dimensioni dell'apparecchio (Fig. 3.2)

Panoramica degli apparecchi (Fig. 3.3)

A Calotta di copertura
B Involucro dispositivi elettronici
C Sensore HF
D Morsetto di allacciamento
E Luce di base
F Regolazione del periodo di accensione
G Regolazione del raggio d'azione
H Regolazione di luce crepuscolare

Campi di rilevamento in caso di montaggio a soffitto ∅ 3–8 m (Fig. 3.4)

Campi di rilevamento in caso di montaggio a parete ∅ 2,50 m (Fig. 3.5)

4. Installazione elettrica

Schema elettrico (Fig. 4.1)

Il cavo di collegamento alla rete ha 3 fili.

L = fase ( di prevalenza nero, marrone o grigio )

N = filo neutro ( di prevalenza blu )

PE = conduttore di terra (verde/giallo)

In caso di dubbio occorre identificare il cavo con un indicatore di tensione e poi disinserire nuovamente la tensione. Il filo di fase (L) e il filo neutro (N) vengono collegati al morsetto isolante.

Importante:

Uno scambio dei collegamenti provoca un successivo corto circuito nell'apparecchio o nella scatola dei fusibili. In questo caso i singoli cavi devono essere reidentificati e quindi collegati a nuovo. Ovviamente nella linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere.

La sorgente luminosa di questa lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada.

L'allacciamento a un dimmer porta al danneggiamento della lampada a sensore.

5. Montaggio

• Controllare tutti i componenti per verificare se presenta-no danneggiamenti.
• In caso di danni non mettere in funzione il prodotto.
• Nel montaggio della lampada a sensore si deve provvedere a fissarla in modo tale che non si generino vibrazioni.
• Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento del movimento.

Fasi di montaggio

• Staccare l'alimentazione di corrente (Fig. 4.1)
• Staccare i punti in cui si effettueranno i fori (Fig. 5.1)
• Effettuare i fori e inserire i tasselli (Fig. 5.2)
• Montaggio nel caso di conduttore incassato (Fig. 5.3)
• Montaggio nel caso di conduttore in superficie (Fig. 5.4)
• Collegare il cavo di allacciamento (Fig. 5.5)
- Effettuare le dovute regolazioni → "6. Funzioni" (Fig. 5.6)
• Applicazione della calotta di copertura (Fig. 5.7)
• Attivare l'alimentazione di corrente (Fig. 5.7)

6. Funzionamento

Dopo che l'apparecchio è stato montato completamente e l'allacciamento alla rete è stato effettuato, si può mettere in funzione la lampada a sensore. Quando la lampada viene messa in funzione manualmente mediante l'interruttore della luce, essa si spegne dopo 10 secondi per la fase di misurazione ed è dopo di ciò attiva per il funzionamento con sensore. Non è necessario azionare nuovamente l'interruttore della luce.

Funzionamento del regolatore (Fig. 6.1)

Impostazioni da parte del costruttore:

Regolazione del periodo di accensione: 5 secondi

Regolazione del raggio d'azione: 8 m

Regolazione di luce crepuscolare: 2.000 Lux

Luminosità di base: 10 %

Regolazione del periodo di accensione (tempo di accensione) (Fig. 6.1/F)

Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua da ca.

5 secondi a max. 15 minuti. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzera.

Avvertenza:

Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione.

Quando impostate il campo di rilevamento e quando eseguite il test di funzionamento, è consigliabile impostare il tempo minimo.

Regolazione del raggio d'azione ( sensibilità )

(Fig. 6.1/G)

Con il concetto di raggio d'azione si intende il diametro più o meno circolare che risulta sul pavimento quando si effettua il montaggio a 2,50 m di altezza

• Regolatore impostato sul massimo = raggio d'azione massimo (8 m)
• Regolatore impostato sul minimo = raggio d'azione minimo (2,50 m)

Regolazione luce crepuscolare (soglia d'intervento) (Fig. 6.1/H)

La soglia d'intervento della lampada desiderata può essere impostata con regolazione continua tra ca. 2 e 2.000 Lux.

• Regolatore impostato su☀ = funzionamento con luce diurna (indipendentemente dalla luminosità)
• Regolatore impostato sul funzionamento con luce crepuscolare ( ca. 2 Lux )

Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su ⚙️.

Luce di base (Fig. 6.1/E)

La luce di base permette un'illuminazione a una potenza pari al 10 % circa del flusso luminoso utile. Solo in caso di movimento all'interno del campo di rilevamento la luce passa per il periodo impostato ( vedi Ritardo dello spegnimento ) al massimo flusso luminoso utile ( 100 % ). Dopo di che la lampada passa alla luce di base attiva

• Regolatore impostato succ = luce di base attivata
• Regolatore impostato su 0 = luce di base disattivata

La luce di base è accesa quando la luminosità scende al di sotto della soglia. Quando è attiva la modalità a luce diurna, la luce di base è sempre accesa.

Funzionamento con luce continua

Se viene montato un interruttore di rete optional nella linea di allacciamento alla rete, oltre alle semplici operazioni di accensione e spegnimento oltre alle semplici operazioni di accensione e spegnimento sono possibili anche le seguenti funzioni:

Funzionamento a luce continua (Fig. 6.2)

1) Accensione della luce continua:
Interruttore 2 × OFF e ON. La lampada viene impostata su luce continua per 4 ore. Dopo questo periodo di tempo la lampada passa di nuovo automaticamente alla modalità sensore.
2) Disattivazione della funzione luce continua:
Interruttore 1 × OFF e ON. La lampada si spegne, ossia passa in funzionamento con sensore.

Importante:

L'azionamento multiplo dell'interruttore deve avvenire rapidamente (entro 0,2 - 1 secondo).

7. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!

Solo per paesi UE: conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

Importante: l'alimentatore non è sostituibile.

8. Dichiarazione di conformità

Il fabbricante, STEINEL GmbH, dichiara che il tipo di apparecchiatura radio RS D2 S è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.de

9. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Germania

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di conceder. Le come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un errore di produzione e che ci vengono segnalati immediatamente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional. Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sostituzione gratuita (all'occorrenza con un modello successivo equivalente o di migliore qualità) o l'emissione di una nota di credito. Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni (nel caso di prodotti della serie home 5 anni) a partire dalla data di acquisto del prodotto. Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita.

Diritti per vizi previsti dalla legge, gratuità

Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita.

Esclusioni dalla garanzia

Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili.

La garanzia è inoltre esclusa nei seguenti casi:

• in caso di logorio di parti del prodotto dovuto all'uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all'uso o ad altra ragione naturale,
  – in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
• in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all'impiego di accessori, complementi o pezzi di ricambio non originali STEINEL,
• in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l'uso,
• in caso di annessione o installazione non conforme alle prescrizioni per l'installazione fornite da STEINEL,
• in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Le consigliamo pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

10. Dati tecnici

Dimensioni largh. x alt. x prof. 300 × 300 × 65,5 mm

Tensione di rete 220–240 V, 50/60 Hz

Potenza assorbita ( P_on ) 8,80 W

Flusso luminoso 886 lm

Efficienza 101 lm/W

Standby sensore ( P_sb ) 0,39 W

Temperatura del colore 3.000 K (bianco caldo)

Indice di resa cromatica R a = 82

Durata utile media misurata L70B50 con 25 °C: >60.000 ore

Consistenza del colore SDCM Valore iniziale: 3

Distribuzione dell'intensità luminosa

Materiale	Plastica
Tecnica ad alta frequenza	5,8 GHz
Angolo di rilevamento	360° con 160° angolo di apertura
Regolazione del periodo di accensione	15 s–15 min
Regolazione crepuscolare	2–2.000
Grado di protezione	IP 20
Classe di protezione	II
Consumo proprio	630 mW
Temperatura ambiente	-10 °C–+40 °C
Potenza di trasmissione circa 1 mW

11. Disturbi di funzionamento

Guasto Causa Rimedio

Lampada a sensore priva di tensione	Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrottoCorto circuito nel cavo di collegamento alla reteEventuale interruttore di rete spento	Attivare o sostituire il fusibile; accendere l'interruttore di rete; controllare la linea di alimentazione con un voltmetroControllare gli allacciamentiAccendere l'interruttore di rete
La lampada a sensore non si accende	La regolazione di luce crepuscolare scelta è sbagliataInterruttore principale su OFFIl fusibile è intervenuto	Eseguire una nuova impostazioneAccendereAttivare o sostituire il fusibile; all'oc-correnza controllare l'allacciamento
La lampada a sensore non si spegne	Movimento continuo nel campo di rilevamento	Controllare il campo
La lampada con sensore intervie-ne senza che si sia verificato un movimento sensibile	La lampada non è fissata in modo tale che non si muovaSi è verificato un movimento che però non è stato percepito dall'osservatore (movimento dietro la parete, movimento di un oggetto di piccole dimensioni nelle immediate vicinanze della lampada, ecc.)	Montare l'involucro in modo che sia ben fissoControllare il campo
La lampada con sensore non si accende nonostante la presenza di movimento	Il rilevamento di movimenti molto rapidi viene soppresso ai fini di ridurre al massimo i guasti, oppure il campo di rilevamento impostato è troppo ridottoLa regolazione di luce crepuscolare scelta è sbagliata	Controllare il campoEseguire una nuova impostazione
