RS D2 S - Lampa STEINEL - Gratis bruksanvisning och manual

Produkttyp	Inomhuslampa med HF-detektor
Märke	Steinel
Modell	RS D2 S
Mått (L × H × D)	300 × 300 × 65,5 mm
Strömförsörjning	220–240 V, 50/60 Hz
Effektförbrukning (P_on)	8,80 W
Ljusflöde	886 lm
Ljusverkningsgrad	101 lm/W
Färgtemperatur	3 000 K (varmvit)
Färgåtergivningsindex (Ra)	82
Genomsnittlig livslängd (L70B50 vid 25°C)	> 60 000 h
Detektionsteknik	HF 5,8 GHz, vinkel 360° (öppning 160°)
Räckvidd	2,50 m till 8 m (justerbar)
Tidsinställning (belysningstid)	5 s till 15 min (justerbar)
Tändningsnivå (ljusstyrka)	2 till 2 000 lx (justerbar)
Nattljusfunktion	Ja (10 % effekt, aktiverbar/avaktiverbar)
Tvingad på-funktion	Ja (4 h via strömbrytare)
IP-klass	IP20
Skyddsklass	II
Standby-förbrukning (PSB)	0,39 W
Driftomgivningstemperatur	-10 °C till +40 °C
Höljematerial	Plast
Tillverkargaranti	3 år (exklusive slitdelar, eventuell ersättning)
Reparationsbarhet / reservdelar	Ljusmodul ej utbytbar – byt hela armaturen
Underhåll och rengöring	Stäng av strömmen före rengöring. Använd en mjuk och torr trasa. Använd inte aggressiva rengöringsmedel.
Säkerhet	Stäng av strömmen före ingrepp. Installation enligt standard NF C 15-100.

Vanliga frågor - RS D2 S STEINEL

Hur justerar man detektorns räckvidd?

Vrid på justeringsratten för räckvidd (g) på höljet. Minsta position = 2,50 m, maximal = 8 m (vid montering på 2,5 m höjd).

Vad gör jag om lampan inte tänds alls?

Kontrollera att strömbrytaren är i läge PÅ, att säkringen inte har gått och att strömkabeln inte är skadad. Kontrollera även inställningen av tändningsnivå (h) – i dagsljus ställ in den på dagläge (⚙).

Hur justerar man belysningstiden (tidsinställning)?

Använd knappen Tidsinställning (f). Den gör det möjligt att ställa in efterfunktionstiden från cirka 5 sekunder (min. läge) till 15 minuter (max. läge). Varje ny rörelse startar om timern.

Kan jag använda en dimmer med denna lampa?

Nej, anslutning till en dimmer kan skada armaturen. Använd endast en vanlig på/av-brytare.

Lampan tänds utan att rörelse detekteras – varför?

Det kan bero på rörelse bakom en vägg eller ett litet föremål i närheten. Se till att lampan är ordentligt monterad (utan vibrationer). Minska räckvidden om nödvändigt. HF-detektorn går igenom tunna väggar.

Hur aktiverar man nattljusfunktionen?

Ställ in ratten Markering (e) på läge 0 (nattljus aktiverat). Lampan lyser då med cirka 10 % effekt så länge tändningsnivån uppnås. Vid rörelse växlar den till 100 % under den inställda tiden.

Vad betyder tvingad på-funktion och hur använder man den?

Om enheten är ansluten till en strömbrytare kan du aktivera tvingad på-funktion genom att trycka på strömbrytaren 2 gånger AV och sedan PÅ (snabbt, inom 0,2 till 1 sekund). Lampan förblir tänd i 4 timmar och återgår sedan till detekteringsläge.

Kan jag byta ut lysdioden om den går sönder?

Nej, ljuskällan är inte utbytbar. Om lysdioden är defekt måste hela armaturen bytas ut.

Vilket är det minsta avståndet till en WiFi-router?

Vid installation, se till att hålla ett avstånd på minst 3 meter mellan armaturen och eventuell WiFi-router eller åtkomstpunkt för att undvika störningar.

Var hittar man försäkran om överensstämmelse?

Hela texten till EU-försäkran om överensstämmelse finns på webbadressen: www.steinel.de

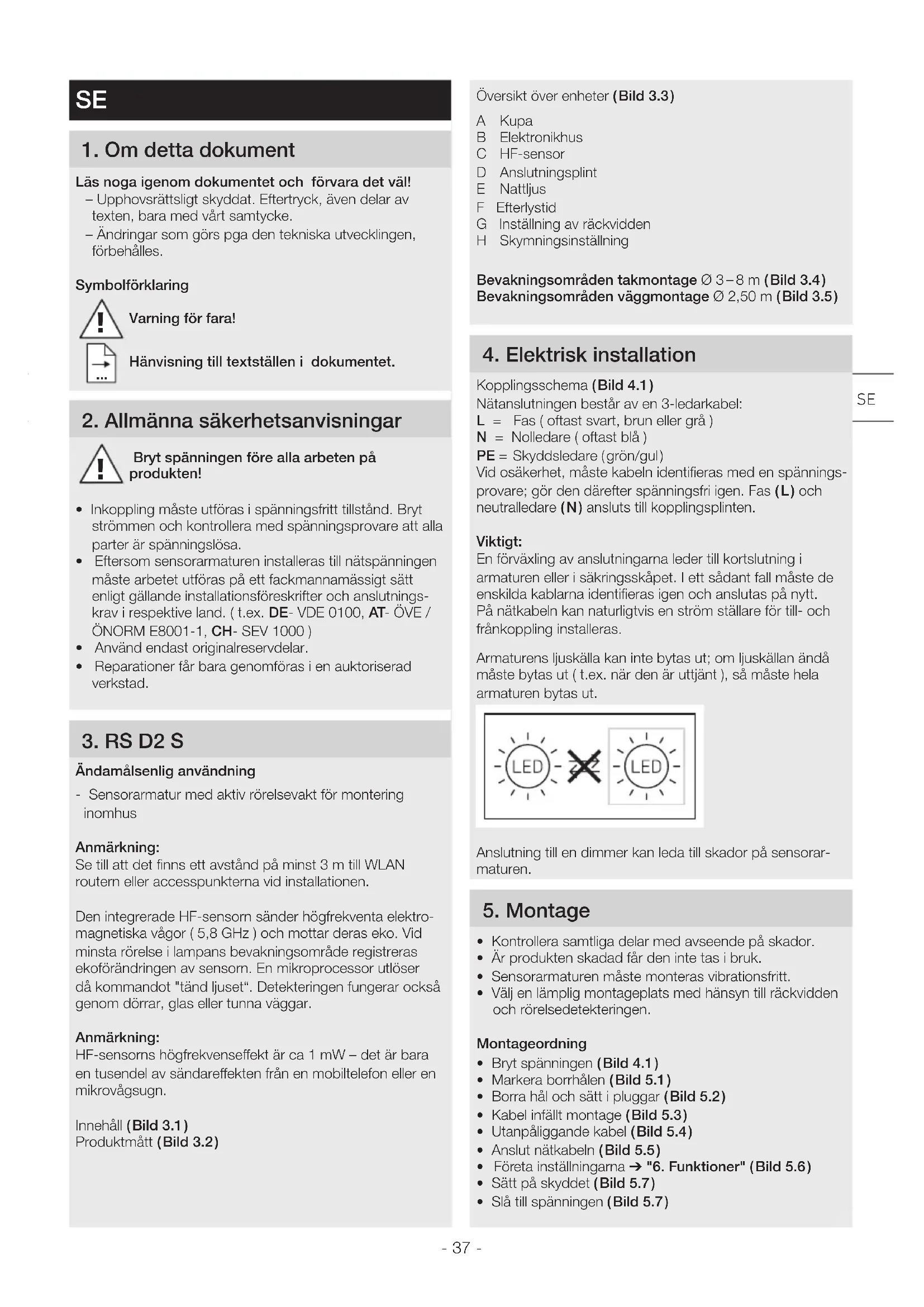

BRUKSANVISNING RS D2 S STEINEL

Läs noga igenom dokumentet och förvara det väl!

- Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.

- Ändringar som görs pga den tekniska utvecklingen, förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten!

• Inkoppling måste utföras i spänningsfritt tillständ. Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.
• Eftersom sensorarmaturen installeras till nätpänningen måste arbetet utföras på ett fackmannamässigt sätt enligt gällande installationsföreskrifter och anslutningskrav i respektive land. ( t.ex. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000 )
  • Använd endast originalreservdelar.
• Reparationer får bara genomföras i en auktoriserad verkstad.

3. RS D2 S

Ändamålsenlig användning

- Sensorarmatur med aktiv rörelsevakt för montering inomhus

Anmärkning:

Se till att det finns ett avständ på minst 3 m till WLAN routern eller accesspunkterna vid installationen.

Den integrerade HF-sensorn sänder högfrekventa elektromagnetiska vågor (5,8 GHz) och mottar deras eko. Vid minsta rörelse i lampans bevakningsområde registreras ekoförändringen av sensorn. En mikroprocessor utlöser då kommandot "tänd ljuset". Detekteringen fungerar också genom dörrar, glas eller tunna väggar.

Anmärkning:

HF-sensors högfrekvenseffekt är ca 1 mW – det är bara en tusendel av sändareffekten från en mobiltelefon eller en mikrovågsugn.

Innehåll (Bild 3.1)

Produktmått (Bild 3.2)

Översikt över enheter (Bild 3.3)

A Kupa
B Elektronikhus
C HF-sensor
D Anslutningsplint
E Nattljus
F Efterlystid
G Inställning av räckvidden
H Skymningsinställning

Bevakningsområden takmontage ∅ 3–8 m (Bild 3.4) Bevakningsområden väggmontage ∅ 2,50 m (Bild 3.5)

4. Elektrisk installation

Nätanslutningen består av en 3-ledarkabel:

PE = Skyddsledare (grön/gul)

Vid osäkerhet, måste kabeln identifieras med en spänningsprovare; gör den därefter spänningsfri igen. Fas (L) och neutralledare (N) ansluts till kopplingsplinten.

Viktigt:

En förväxling av anslutningarna leder till kortslutning i armaturen eller i säkringsskåpet. I ett sådant fall måste de enskilda kablarna identifieras igen och anslutas på nytt. På nätkabeln kan naturligtvis en ström ställare för till- och frånkoppling installeras.

Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut ( t.ex. när den är uttjänt ), så måste hela armaturen bytas ut.

Anslutning till en dimmer kan leda till skador på sensorarmaturen.

5. Montage

• Kontrollera samtliga delar med avseende på skador.
• Är produkten skadad får den inte tas i bruk.
• Sensorarmaturen måste monteras vibrationsfritt.
• Välj en lämplig montageplats med hänsyn till räckvidden och rörelsedetekteringen.

Montageordning

• Bryt spänningen (Bild 4.1)
• Markera borrhålen (Bild 5.1)
- Borra hål och sätt i pluggar (Bild 5.2)
• Kabel infällt montage (Bild 5.3)
- Utanpåliggande kabel (Bild 5.4)
• Anslut nätkabeln (Bild 5.5)
- Företa inställningarna → "6. Funktioner" (Bild 5.6)
• Sätt på skyddet (Bild 5.7)
- Slå till spänningen (Bild 5.7)

6. Funktion

Efter kupans montage och nätanslutningens installation, är sensorarmaturen klar att användas. Om armaturen tänds manuellt via strömbrytaren, släcks den efter 10 sekunder för kalibrering och är därefter aktiv i sensordrift. Strömbrytaren behöver inte manövreras igen.

Funktion ställskruv ( Bild 6.1 )

Fabriksinställningar:

Inställning av räckvidden: 8 m

Skymningsinställning: 2.000 lux

Grundljusnivå: 10 %

Tidsinställning (efterlystid) ( Bild 6.1/F)

Önskad efterlystid för armaturen kan ställas in steglöst från ca 5 sekunder till max. 15 minuter. Varje ny detekterad rörelse startar om tiden på nytt.

Hänvisning:

Efter varje gång som lampan har släckts, avbryts rörelsebe- vakningen i ca 1 sekund. innan en ny rörelse åter kan tända armaturen.

För inställningen av bevakningsområdet och för funktions- testet, rekommenderas den kortaste tiden.

Inställning av räckvidd (känslighet) (Bild 6.1/G)

Med räckvidd menas det cirkelformade område på golvet som utgör bevakningsområdet vid en montering på 2,50 m höjd.

• Ställskruv max. = max. räckvidd (8 m)
• Ställskruv min. = min. räckvidd (2,50 m)

Skymningsnivå (aktiveringsnivå) (Bild 6.1/H)

Önskad skymningsnivå kan steglöst ställas in från ca 2 till 2.000 lux.

• Ställskruven på ⚙ = drift i dagsljus (oberoende av ljusstyrka)
• Ställskruven på Ⓐ = aktivering vid skymning ( ca 2 lux )

För inställningen av bevakningsområdet och för funktions- testet i dagsljus, måste ställskruven stå på ⚙️.

Nattljuset ger en belysning med 10 % ljuseffekt. Vid rörelse i bevakningsområdet tänds ljuset under inställd tid (se efterlystid) med maximal effekt (100 %). Därefter går lampan tillbaka till det aktiverade nattljuset.

• Ställskruven på = nattljus aktiverat
• Ställskruven på 0 = nattljus avaktiverat

Nattljuset är TILL, när ljusnivåtröskeln underskrids. Vid aktiverad dagsljusdrift är nattljuset alltid Till.

Dauerlichtfunktion

Om en nätkontakt monteras i nätanslutningens matarledning, finns möjlighet till följande funktioner förutom att bara tända och släcka:

Strömbrytare 2 × FRÅN och TIII. Lampan ställs in på fast sken under 4 timmar. Därefter övergår den automatiskt i sensordrift igen.

2) Frånkoppla det fasta skenet:

Brytare 1 × FRÅN och TIII. Lampan slocknar resp. går över till sensordrift.

Viktigt:

Strömbrytaren bör aktiveras flera gånger i snabb följd ( ung. 0,2 till 1 sek. ).

7. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

Viktigt: Driftsenheten kan inte bytas ut.

8. CE-deklaration

Härmed försäkrar STEINEL GmbH att denna typ av radio-utrustning RS D2 S överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: www.steinel.de

9. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som slutkund gärna en garanti enligt nedanstående villkor: Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden. Garantin gäller för samtliga STEINELprodukter som köps och används i Tyskland, uteslutande STEINEL Professionalprodukterna. Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande. Garantitiden för den STEINEL-produkt som du köpt är 3 år (för produkter från XLED home-serien 5 år) alltid från produktens inköpsdatum.

Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantianspråken - inklusive särskilda skyddsbestämmelser för konsumenterna - och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.

Undantaget från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor.

Därutöver bortfaller garantin:

– vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produktdelar eller brister på STEINEL-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning,

– vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig användning eller om bruksanvisningen ignoreras,

– om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar,

- om underhåll och skötsel av produkten inte motsvarat bruksanvisningen,

- om montering och installation inte utförts enligt installa-tionsbestämmelserna från STEINEL,

– vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller och undantaget är överenskommelsen med Förenta Nationerna om avtal för den internationella varuhandeln (CISG).

Göra gällande

Om du vill ta din garanti i anspråk, så skickar du den fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.

3ÅRS TILLVERKAR GARANTI

1. Tekniska data

Mätt B × H × D 300 × 300 × 65,5 mm

Spänning 220–240 V, 50/60 Hz

Systemeffekt (Pon) 8,80 W

Ijusflöde 886 lm

Ljusutbyte 101 lm/W

Standby Sensor (Psb) 0,39 W

Färgtemperatur 3.000 K (varmvit)

Färgåtergivningsindex R a = 82

Medellång livslängd för beräkningen L70B50 vid 25 °C: > 60.000 tim.

Färgkonsistens SDCM Startvärde: 3

Ljusintensitetsfördelning

Material	plast
HF-teknik	5-8 GHz
Bevakningsvinkel	360° med 160° öppningsvinkel
Efterlystid	15 sek till 15 min
Skymningsinställning	2–2.000
Skyddsklass	IP 20
Isolationsklass	II
Egenförbrukning	630 mW
Omgivningstemperatur	-10 °C till +40 °C
Sändeffekt	ca 1 mW

11. Driftstörningar

Störning Orsak Åtgärd

Sensorarmaturen utan spänning • Säkring har utlöst, inte påkopplad, strömförsörjning avbruten• Kortslutning i nätanslutningens matarledning• Eventuellt befintlig nätströmbrytar FRÅN	• Slå till säkringen, byt ut, slå till spänningen, testa med spänningsprovare• Kontrollera anslutningarna• Slå till nätströmbrytaren
Sensorarmaturen tänds inte • Felaktig skymningsinställning• Nätströmbrytare FRÅN• Säkring har utlöst	• Ställ in på nytt• Slå till• Slå till säkringen, byt ut, kontrollera evtl. anslutningen
Sensorlampan släcks inte • Ständig rörelse i bevakningsområdet • Kontrollera området
Sensorarmaturen tänds utan förnimbar rörelse	• Armaturen inte korrekt monterad• Rörelse fanns, men kunde inte detekteras ( rörelse bakom en vägg, rörelse av ett litet objekt i lampans omedelbara närhet osv.)
Sensorarmaturen tänds inte trots rörelse	• Snabba rörelser undertrycks för att minimera feltändningar eller bevakningsområdet är för litet inställt• Felaktig skymningsinställning
