HASZNÁLATI ÚTMUTATÓ RS D2 S STEINEL

• Yeniden ayarlayın 11 İşletim arızaları- 61 - Szállítási terjedelem ( 31 Ábra ) Termékméretek ( 32 Ábra ) A készülék áttekintése ( 33 Ábra ) A takarófedélB elektronikus dobozokC NF-ás mozgásérzékelőD csatlakozókapocsE éjszakai fényF időbeállításG hatótávolság beállításH szürkületi beállításÉrzékelési tartomány mennyezetre történő felszerelés esetén Ø 3 – 8 m ( 34 Ábra ) Érzékelési tartomány falra történő felszerelés esetén Ø 2,5m ( 35 Ábra ) 4 Elektromos bekötés Kapcsolási rajz ( 41 Ábra ) A hálózati betápvezeték 3-erű kábelből áll:L = fázis ( többnyire fekete, barna vagy szürke )N = nulla vezető ( többnyire kék )PE = védővezető ( zöld/sárga )Kétség esetén a kábeleket feszültségjelző segítségével azo-nosítania kell; majd le kell róla kötnie a feszültséget. A fázist ( L ) és a nulla vezetőt ( N ) a sorkapocsra csatlakoztatjuk. Fontos: A csatlakozások felcserélése később zárlathoz vezet a készü-lékben vagy a bizto sítékdobozban. Ebben az esetben ismét azonosítani kell az egyes kábeleket, és újból össze kell kötni őket. A hálózati betápvezetékbe a ki- és bekapcsolás céljából természetesen hálózati kapcsoló is szerelhető. A lámpa fényforrását nem lehet cserélni; amennyiben a fény-forrást cserélni kell ( pl. ha élettartamának végére ért ), a teljes lámpát le kell cserélni.Fényerőszabályzóhoz való csatlakoztatás a mozgásérzékelős lámpa károsodását okozza. 5 Szerelés
• Minden alkatrészt ellenőrizzen sérülés szempontjából.• Sérülések esetén ne vegye használatba a terméket.• A mozgásérzékelős lámpa felszerelésekor ügyelnie kell arra, hogy felerősítés után ne tudjon rázkódni.• A hatótávolság és a mozgásérzékelés tekintetbe vételével válasszon alkalmas helyet, ahová felszerelheti a készüléket

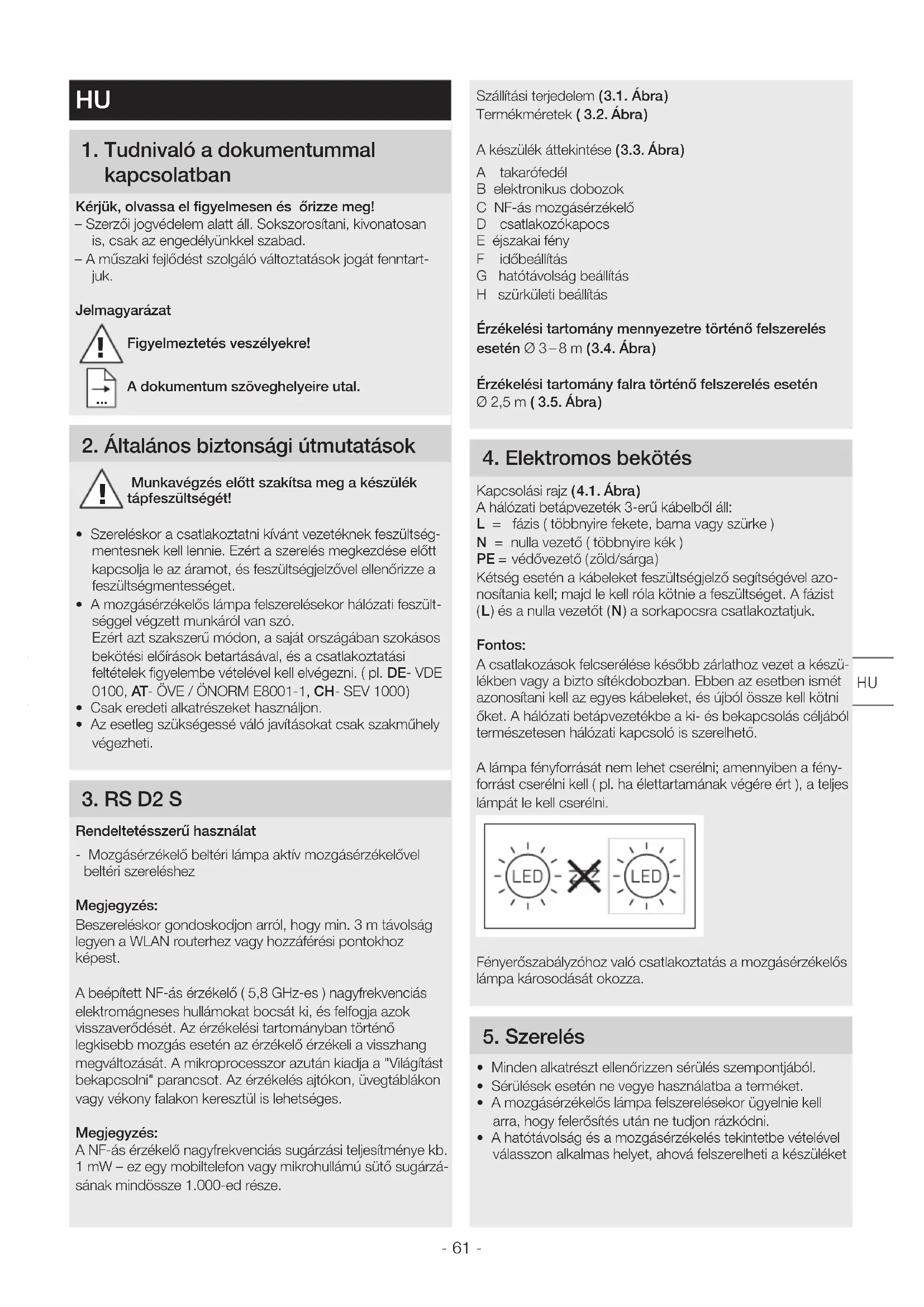

1 Tudnivaló a dokumentummal kapcsolatban Kérjük, olvassa el figyelmesen és őrizze meg! – Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad. – A műszaki fejlődést szolgáló változtatások jogát fenntart- juk. Jelmagyarázat

Figyelmeztetés veszélyekre! A dokumentum szöveghelyeire utal 2 Általános biztonsági útmutatások Munkavégzés előtt szakítsa meg a készülék tápfeszültségét!

• Szereléskor a csatlakoztatni kívánt vezetéknek feszültség-mentesnek kell lennie. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszültségjelzővel ellenőrizze a feszültségmentességet. • A mozgásérzékelős lámpa felszerelésekor hálózati feszült-séggel végzett munkáról van szó. Ezért azt szakszerű módon, a saját országában szokásos bekötési előírások betartásával, és a csatlakoztatási feltételek figyelembe vételével kell elvégezni. ( pl. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000 )
• Csak eredeti alkatrészeket használjon.• Az esetleg szükségessé váló javításokat csak szakműhely végezheti. 3 RS D2 S Rendeltetésszerű használat- Mozgásérzékelő beltéri lámpa aktív mozgásérzékelővel beltéri szereléshezMegjegyzés:Beszereléskor gondoskodjon arról, hogy min. 3 m távolság legyen a WLAN routerhez vagy hozzáférési pontokhoz képest.A beépített NF-ás érzékelő ( 5,8 GHz-es ) nagyfrekvenciás elektromágneses hullámokat bocsát ki, és felfogja azok visszaverődését. Az érzékelési tartományban történő legkisebb mozgás esetén az érzékelő érzékeli a visszhang megváltozását. A mikroprocesszor azután kiadja a "Világítást bekapcsolni" parancsot. Az érzékelés ajtókon, üvegtáblákon vagy vékony falakon keresztül is lehetséges. Megjegyzés: A NF-ás érzékelő nagyfrekvenciás sugárzási teljesítménye kb. 1 mW – ez egy mobiltelefon vagy mikrohullámú sütő sugárzá-sának mindössze 1.000-ed része.

HU- 62 - A szerelés lépései

• Kapcsolja le az áramellátást ( 41 Ábra )

• Jelölje be a furatok helyét ( 51 Ábra )

• Fúrja ki a furatokat és rakja be a tipliket ( 52 Ábra )

• Szerelés vakolat alatti vezetékezés esetén ( 53 Ábra )

• Szerelés vakolat fölötti vezetékezés esetén ( 54 Ábra )

• Csatlakoztassa rá a csatlakozókábelt ( 55 Ábra )

• Végezze el a beállításokat ➔ "6 Működés" ( 56 Ábra )

• Rakja fel a takarófedelet ( 57 Ábra )

• Kapcsolja be az áramellátást ( 57 Ábra ) 6 Működés Miután rászerelte a házat, és a lámpát hálózatra csatlakoz- tatta, használatba veheti a mozgásérzékelős lámpát. Amikor a világításkapcsoló segítségével manuálisan használatba veszi a lámpát, az a 10 mp-es bemérési szakasz letelte után kikapcsol, majd a mozgásérzékelős üzemmódba lép. A világításkapcsoló ismételt működtetése nem szükséges. Az állítócsavar működése ( 61 Ábra ) Gyári beállítások: Idő beállítás: 5 másodperc Hatótávolság beállítás: 8m Szürkületi beállítás: 2.000 lux Alapfényerő: 10% kikapcsolás-késleltetés ( utánműködési idő ) ( 61/F Ábra ) A lámpa világítási időtartama kb. 5 másodperc és 15 perc között fokozatmentesen állítható. Ha az eszköz a beállított idő letelte előtt érzékel mozgást, az időkapcsoló óra újból elindul. Megjegyzés: Valahányszor kikapcsol a lámpa, a mozgás újbóli érzékelése kb. 1 mp-re megszakad. Csak ennek az időnek a letelte után képes a lámpa mozgás esetén ismét bekapcsolni. Az érzékelési tartomány beállításához és a működés ellenőr- zéséhez a legrövidebb idő beállítása ajánlott. Hatótávolság-beállítás ( érzékenység ) ( 61/G Ábra ) Hatótávolság alatt azt a talajon létrejött, nagyjából kör alakú átmérőt értjük, amely 2,50 m magaságban történő felszerelés esetén adódik. – Forgószabályzó maximum = max. hatótávolság ( 8 m ) – Forgószabályzó minimum = min. hatótávolság ( 2,50 m ) Szürkületi beállítás ( megszólalási küszöb ) ( 61/H Ábra ) A lámpa kívánt megszólalási küszöbértékét fokozatmentesen lehet állítani kb. 2 és 2.000 lux között. – Szabályzó gomb állásra állítva = nappali üzem ( világosságtól függetlenül ) – Szabályzó gomb állásra állítva = alkony-üzemmód ( kb. 2 lux ) Az érzékelési terület beállításakor és a nappali fénynél végzett működéspróbánál a szabályozó gombnak -n kell állnia. Éjszakai fény ( 61/E Ábra ) Az éjszakai fény a fényteljesítménynek kb. 10%-át kitevő megvilágítást tesz lehetővé. A lámpa csak az érzékelési tartományban történő mozgás esetén kapcsol maximális fényteljesítményre ( 100 %-ra ) a beállított ideig ( lásd az időbe- állítást ). Ezután a lámpa az aktivált éjjeli fényre kapcsol. – Szabályzó állása = éjszakai fény bekapcsolva – Szabályzó állása 0 = éjszakai fény kikapcsolva Az éjszakai fény akkor kapcsol be, ha a fényerő-határérték minimum alá csökken. Aktivált nappali üzem esetén az éjsza- kai fény mindig be van kapcsolva. Folyamatos világítási funkció Ha hálózati kapcsolót szerel a hálózati betápvezetékbe, akkor az egyszerű ki- és bekapcsolás mellett még a követke- ző műveletek is elvégezhetők: Folyamatos világítási üzem ( 62 Ábra ) 1 ) Folyamatos világítás bekapcsolása: Kapcsoló 2×KI és BE. A lámpa 4 órán át folyamatosan világítani fog. Utána önműködően ismét érzékelős üzemre kapcsol. 2 ) Folyamatos világítás kikapcsolása: Kapcsoló 1×KI és BE. A lámpa kikapcsol, Ill. átkapcsol érzékelő üzemmódba. Fontos: ( A 0,2–1 mp-es tartományban ) célszerű a kapcsolót gyors egymásutánban többször működtetni. 7 Ártalmatlanítás Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról. Ne dobjon elektromos készülékeket a háztartási szemétbe! Csak az EU-országok esetében: A használt elektromos és elektronikus berendezésekre vonatkozó hatályos európai irányelvek értelmében és azok nemzeti jogrendszerbe történő átültetése szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni és környezetbarát újrahasznosításukról kell gondoskodni. Fontos: A vezérlőmű nem cserélhető. 8 Megfelelőségi nyilatkozat STEINEL GmbH igazolja, hogy a RS D2 S típusú rádióbe- rendezés megfelel a 2014/53/EU irányelvnek. Az EU-meg- felelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: www.steinel.de- 63 - 9 Gyári garancia Ezt a Steinel-terméket a legnagyobb gondossággal gyártot-ták, működését és biztonságosságát az érvényes előírások szerint bevizsgálták, majd szúrópróba szerűen ellenőriz-ték. A Steinel garanciát vállal a kifogástalan minőségre és működésre. A garancia ideje 36hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése. A garancia nem vonatkozik a kopóalkat-részeken bekövetkező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből.Garanciát csak akkor vállalunk, ha a készüléket szétszere-letlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek. Javító szolgálat: A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esetén tudakolja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a helyreállításra. 10 Műszaki adatok Méretek SZé x Ma x Mé 300 × 300 × 65,5 mmHálózati feszültség 220 – 240V, 50/60HzTeljesítményfelvétel (P ) 8,80WFényáram 886 lmHatásfok 101lm/WStandby érzékelő (P ) 0,39WSzínhőmérséklet 3.000 K (meleg fehér)Színvisszaadási index R =82Közepes mérési élettartam L70B50 25°C esetén: >60.000 óraSzínkonzisztenciaSDCM Kiindulási érték: 3Fényerőeloszlás 10015020025090°90° 180°

30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 Anyag MűanyagNF-ás technika 5,8 GHzÉrzékelési szög 360°, 160°-os nyitási szöggelIdőbeállítás 15mp és 15perc közöttAlkonykapcsoló-beállítás 2 – 2.000A védelem fajtája IP 20Védelmi osztály IIFogyasztás 630 mWKörnyezeti hőmérséklet -10°C és +40 °C közöttLeadási teljesítmény kb. 1 mW

GARANCIA HU- 64 - Zavar Oka Elhárítása A mozgásérzékelős lámpán nincs feszültség

• kioldott a biztosíték, nincs bekapcsolva, megtört a vezeték

• rövidzárlat a hálózati betápvezetékben

• a beépített hálózati kapcsoló esetleg ki van kapcsolva

• kapcsolja be a biztosítékot, cserélje ki, kapcsolja be a hálózati kapcsolót, ellenőrizze a vezetéket a feszültségel- lenőrzővel

• csatlakozásokat átvizsgálni

• a hálózati kapcsolót kapcsolja be A mozgásérzékelős lámpa nem kapcsol be

• helytelen szürkületi beállítást választott

• a hálózati kapcsoló KI van kapcsolva

• kioldott a biztosíték

• kapcsolja be a biztosítékot, cserélje, esetleg ellenőrizze a csatlakozásokat A mozgásérzékelős lámpa nem kapcsol ki

• folyamatos mozgás az érzékelési területen

• ellenőrizze a területet A mozgásérzékelős lámpa érzékelhető mozgás nélkül szükségtelenül bekapcsol

• a lámpa nincs elmozdulás-biztosra szerelve

• mozgás történt, amit azonban a megfigyelő nem érzékelt ( mozgás a fal mögött, kis tárgy mozgás a lámpa közvetlen közelében stb. )

• szerelje fel a lámpa házát szilárdan

• ellenőrizze a területet A mozgásérzékelős lámpa mozgás ellenére nem kapcsol

• a zavar minimálisra csökkentése érdekében a készülék elnyomja a gyors mozgásokat, vagy túl kicsi a beállított érzékelési tartomány

• szürkületi beállítás helytelenül meg- választva

• ellenőrizze a területet
