MANUAL DE UTILIZADOR RS D2 S STEINEL

• Reajustar 11 Fallos de funcionamiento- 33 - Nota: A potência do sensor de alta frequência é de aprox. 1 mW – isto é, apenas uma milésima parte da potência emis-sora de um telemóvel ou de um forno micro-ondas.Itens fornecidos ( Fig31 )Dimensões do produto ( Fig32 )Vista geral do aparelho ( Fig33 )A TampaB CorpoC Sensor AFD Barra de junçãoE Iluminação de presençaF Ajuste do tempoG Ajuste do alcance H Regulação crepuscular Áreas de deteção montagem no teto Ø 3 – 8 m ( Fig34 ) Área de deteção montagem na parede Ø2,50m ( Fig35 ) 4 Instalação elétrica Esquema de circuitos elétricos ( Fig41 ) O cabo proveniente da rede é formado por um cabo de 3 condutores:L = Fase ( geralmente preto, castanho ou cinzento )N = Neutro ( geralmente azul )PE = Condutor terra ( verde/amarelo )Em caso de dúvida, procure identificar os condutores com um busca-polos; a seguir, volte a desligar a tensão. A fase ( L ) e o neutro ( N ) são conectados na barra de junção. Importante: Se as ligações forem trocadas, poderá ocorrer mais tarde um curto-circuito no aparelho ou na caixa de fusíveis. Nes-se caso, os diversos condutores terão de ser identificados e ligados de novo. Naturalmente que no cabo de rede pode estar montado um interruptor de rede do tipo "liga - desliga". A fonte de luz desta armadura não pode ser substituída, caso seja necessário substituí-la ( por ex. no fim da sua vida útil ), terá de ser substituído todo o equipamento.A ligação de um regulador de luz danifica a armadura com sensor.

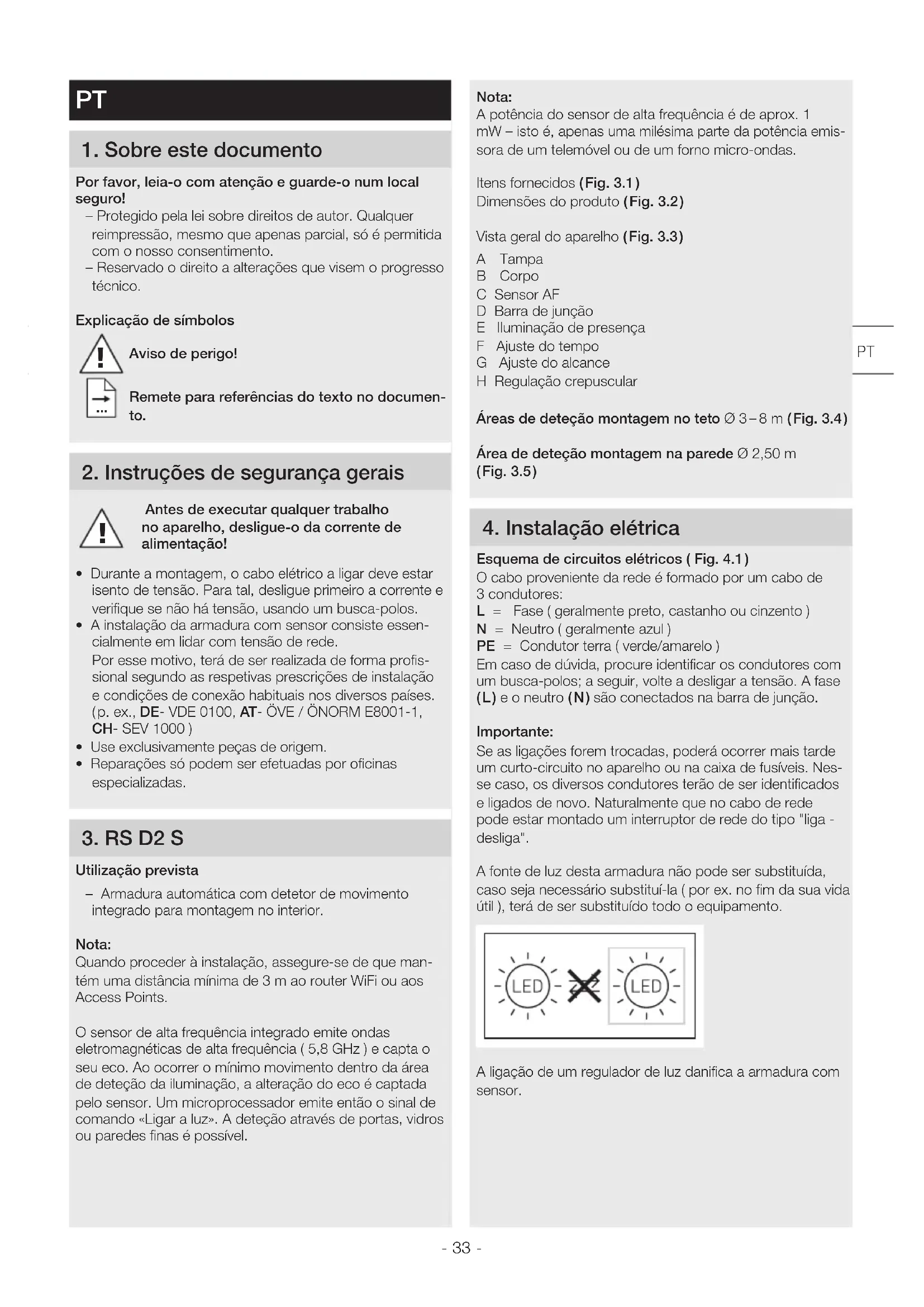

1 Sobre este documento Por favor, leia-o com atenção e guarde-o num local seguro! – Protegido pela lei sobre direitos de autor. Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento. – Reservado o direito a alterações que visem o progresso técnico. Explicação de símbolos

Aviso de perigo! Remete para referências do texto no documen-to 2 Instruções de segurança gerais Antes de executar qualquer trabalho no aparelho, desligue-o da corrente de alimentação! • Durante a montagem, o cabo elétrico a ligar deve estar isento de tensão. Para tal, desligue primeiro a corrente e verifique se não há tensão, usando um busca-polos. • A instalação da armadura com sensor consiste essen-cialmente em lidar com tensão de rede. Por esse motivo, terá de ser realizada de forma profis-sional segundo as respetivas prescrições de instalação e condições de conexão habituais nos diversos países. ( p.ex., DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000 )• Use exclusivamente peças de origem.• Reparações só podem ser efetuadas por oficinas especializadas. 3 RS D2 S Utilização prevista – Armadura automática com detetor de movimento integrado para montagem no interior.Nota:Quando proceder à instalação, assegure-se de que man-tém uma distância mínima de 3m ao router WiFi ou aos Access Points.O sensor de alta frequência integrado emite ondas eletromagnéticas de alta frequência ( 5,8 GHz ) e capta o seu eco. Ao ocorrer o mínimo movimento dentro da área de deteção da iluminação, a alteração do eco é captada pelo sensor. Um microprocessador emite então o sinal de comando «Ligar a luz». A deteção através de portas, vidros ou paredes finas é possível.

• Verifique todos os componentes para detetar eventuais danos.

• Se detetar qualquer dano, não coloque o produto em funcionamento.

• Ao montar a armadura com sensor, certifique-se de que é montado à prova de trepidações.

• Escolha um local de montagem adequado, tendo em conta o alcance e a deteção de movimentos. Passos para montagem

• Desligue a fonte de alimentação elétrica ( Fig41 )

• Montagem com cabo de alimentação embutido ( Fig53 )

• Montagem com cabo de alimentação saliente ( Fig54 )

• Ligue o cabo de alimentação ( Fig 55 )

• Proceda aos ajustes ➔ "6Funções" ( Fig 56 )

• Coloque a tampa ( Fig 57 )

• Ligue a fonte de alimentação elétrica ( Fig 57 ) 6 Funcionamento Depois de montar o corpo e estabelecer a ligação à rede elétrica, a armadura com sensor pode ser colocado em funcionamento. Ao colocar a armadura manualmente em funcionamento, usando o interruptor da luz, a iluminação apaga-se após 10 segundos, para a fase de calibração voltando depois a ativar-se para o funcionamento contro- lado por sensor. Não é necessário carregar de novo no interruptor da luz. Função do potenciómetro ( Fig 61 ) Configurações de fábrica: Ajuste do tempo: 5 segundos Ajuste do alcance: 8m Regulação crepuscular: 2.000 lux Iluminação de presença: 10% Ajuste do tempo (tempo de luz ligada) ( Fig61/F ) O tempo desejado para luz ligada da armadura pode ser ajustado continuamente entre aprox. 5segundos e, no máx., 15minutos. Cada deteção de movimento antes de ter decorrido esse tempo faz reiniciar o temporizador. Nota: Sempre que se desliga a armadura, a nova deteção de movimento é interrompida por aprox. 1 segundo. Só depois de ter decorrido este tempo é que a armadura pode voltar a ativar a luz ao detetar um movimento. Ao realizar o ajuste da área de deteção e o teste de funcio- namento, recomendamos ajustar o tempo mais curto. Ajuste do alcance ( sensibilidade ) ( Fig ) 61/G ) O termo alcance descreve o diâmetro mais ou menos circular no chão, que resulta como área de deteção ao montar a iluminação a uma altura de aproximadamente 2,5m. – Potenciómetro no máximo = alcance máximo ( 8m ) – Potenciómetro no mínimo = alcance mín. ( 2,50m ) Regulação crepuscular (nível de luminosidade) ( Fig61/H ) O nível de luminosidade desejado para a armadura pode ser ajustado progressivamente de 2 a 2.000 lux. – Potenciómetro em = regime diurno ( independente- mente da luminosidade ) – Potenciómetro em = regime crepuscular ( aprox. 2 lux ) Para regular a área de deteção e para o teste de funciona- mento à luz do dia, o regulador tem de estar em

Iluminação de presença ( Fig61/E ) Esta função permite a iluminação com aprox. 10% da po- tência luminosa. A luz só se acende pelo tempo predefinido (ver ajuste do tempo ) com potência luminosa máxima ( 100% ) ao ser detetado um movimento dentro da área de deteção. A seguir, a armadura muda para a iluminação de presença. – Potenciómetro em = iluminação noturna ativada – Potenciómetro em 0 = iluminação noturna desativada A iluminação de presença está LIGADA, quando a luminosidade desce abaixo do nível definido. Estando o regime diurno ativo, a iluminação de presença está sempre LIGADA. Função de iluminação permanente Se for, opcionalmente, instalado um interruptor de rede no cabo de alimentação, além das meras funções de ligar e desligar do candeeiro conectado, ainda são possíveis as funções seguidamente enunciadas: Função de luz permanente ( Fig 62 ) 1 ) Ativar a luz permanente: Interruptor DESLIGA e LIGA 2 vezes. A armadura é ligada por 4 horas em modo de luz permanente. A seguir, passa automaticamente para o funcionamento de sensor. 2 ) Desativar a luz permanente: Interruptor DESLIGA e LIGA 1 vez. A armadura desliga-se ou passa para o funcionamento de sensor. Importante: Ao acionar o interruptor várias vezes seguidas, os intervalos devem ser mínimos ( na ordem de 0,2 – 1 s ). 7 Reciclagem Equipamentos elétricos, acessórios e embalagens devem ser entregues num posto de reciclagem ecológica. Nunca deite equipamentos elétricos para o lixo doméstico! Apenas para estados membros da UE Segundo a diretiva europeia relativa aos resíduos de equi- pamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recolhidos separa- damente e entregues nos pontos de recolha previstos para fins de reutilização ecológica.- 35 - Importante: o aparelho não é substituível. 8 Declaração de conformidade O(a) abaixo assinado(a) STEINEL GmbH declara que o presente tipo de equipamento de rádio RS D2 S está em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: www.steinel.de 9 Garantia do fabricante Este produto Steinel foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com as normas em vigor, e sujeito a um controlo por amostragemaleatória. A STEINEL garante o bom estado e o bom fun-cionamento do aparelho. O prazo de garantia é de 36 meses a contar da data de compra. Damos garantia a falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nos-so critério, estando excluídas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutenção incorreta.Excluem-se igualmente os danos provocados noutros obje-tos estranhos ao aparelho. Os serviços previstos na garan-tia só serão prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.Serviço de reparação: depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, contacte o serviço de assistência técnica mais perto de si para saber quais são as possibilidades de reparação. GARANTIA

DO FABRICANTE GARANTIA ANOS DO FABRICANTE GARANTIA ANOS DO FABRICANTE PT- 36 - Falha Causa Solução A armadura com sensor não tem tensão

• Proteção disparou, não ligado, ligação interrompida

• Curto-circuito no cabo proveniente da rede

• Interruptor de rede eventualmente existente está desligado

• Rearme ou substitua o fusível, ligue o interruptor de rede, verifique o condutor com um multímetro

• Verifique as ligações

• Ligue o interruptor de rede A armadura com sensor não se liga

• Foi escolhida a regulação crepuscular errada

• Rearme ou substitua o fusível; se neces- sário, verifique a ligação A armadura com sensor não desliga

• Movimento constante na área de deteção • Controle a área A armadura com sensor liga sem movimento aparente

• Armadura não foi montada corretamente

• Ocorreu um movimento, mas o observador não reparou ( movimento por trás da pare- de, movimento de um objeto pequeno nas imediações diretas do candeeiro, etc. )

• Monte o corpo do candeeiro com firmeza

• Controle a área A armadura com sensor não liga apesar de ocor- rer um movimento

• Os movimentos rápidos são suprimidos para minimizar as falhas de deteção ou a área de deteção definida é demasiado pequena

• Foi escolhida a regulação crepuscular errada

• Reajuste 11 Falhas de funcionamento 10 Dados técnicos Dimensões l x a x p 300 × 300 × 65,5mm Tensão de rede 220 – 240V, 50/60Hz Potência (P

) 8,80W Fluxo luminoso 886lm Eficiência 101lm/W Standby detetor (P

) 0,39W Temperatura de cor 3.000K (branco quente) Índice de reprodução de cores R

=82 Tempo de vida efetivo médio L70B50 a 25°C: >60.000h Consistência de corSDCM Valor inicial: 3 Distribuição da intensidade de iluminação
