INSTRUKCJA OBSŁUGI RS D2 S STEINEL

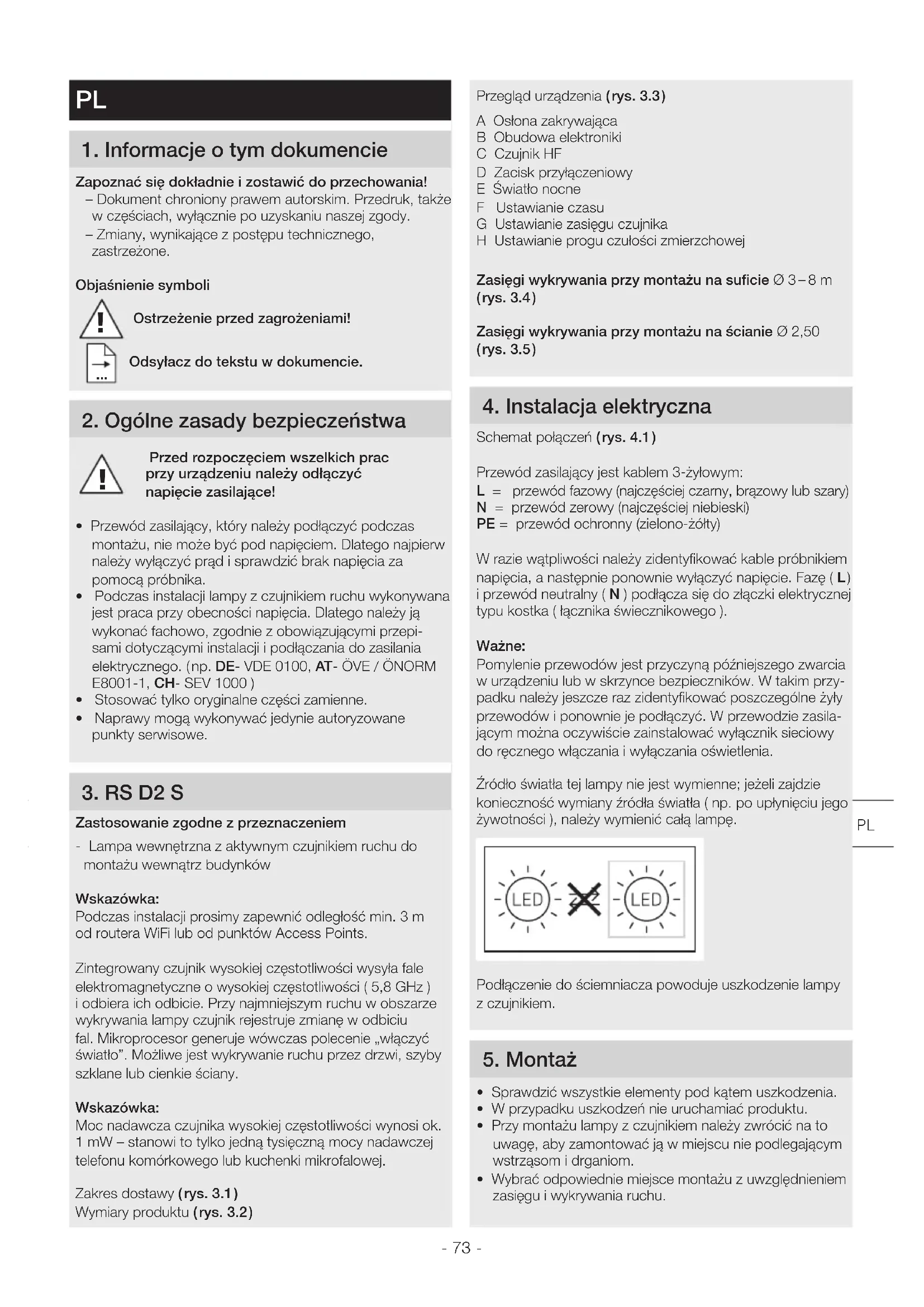

• znovu nastaviť 11 Prevádzkové poruchy- 73 - Przegląd urządzenia ( rys33 )A Osłona zakrywającaB Obudowa elektronikiC Czujnik HFD Zacisk przyłączeniowyE Światło nocneF Ustawianie czasuG Ustawianie zasięgu czujnikaH Ustawianie progu czułości zmierzchowejZasięgi wykrywania przy montażu na suficie Ø 3 – 8m ( rys34 )Zasięgi wykrywania przy montażu na ścianie Ø 2,50 ( rys35 ) 4 Instalacja elektryczna Schemat połączeń ( rys41 ) Przewód zasilający jest kablem 3-żyłowym:L = przewód fazowy (najczęściej czarny, brązowy lub szary)N = przewód zerowy (najczęściej niebieski)PE = przewód ochronny (zielono-żółty)Wrazie wątpliwości należy zidentyfikować kable próbnikiem napięcia, anastępnie ponownie wyłączyć napięcie. Fazę ( L ) iprzewód neutralny ( N ) podłącza się do złączki elektrycznej typu kostka ( łącznika świecznikowego ). Ważne: Pomylenie przewodów jest przyczyną późniejszego zwarcia wurządzeniu lub wskrzynce bezpieczników. W takim przy-padku należy jeszcze raz zidentyfikować poszczególne żyły przewodów iponownie je podłączyć. Wprzewodzie zasila-jącym można oczywiście zainstalować wyłącznik sieciowy do ręcznego włączania iwyłączania oświetlenia.Źródło światła tej lampy nie jest wymienne; jeżeli zajdzie konieczność wymiany źródła światła ( np. po upłynięciu jego żywotności ), należy wymienić całą lampę.Podłączenie do ściemniacza powoduje uszkodzenie lampy z czujnikiem. 5 Montaż
• Sprawdzić wszystkie elementy pod kątem uszkodzenia.• Wprzypadku uszkodzeń nie uruchamiać produktu.• Przy montażu lampy z czujnikiem należy zwrócić na to uwagę, aby zamontować ją w miejscu nie podlegającym wstrząsom i drganiom.• Wybrać odpowiednie miejsce montażu zuwzględnieniem zasięgu iwykrywania ruchu.

1 Informacje o tym dokumencie Zapoznać się dokładnie izostawić do przechowania! – Dokument chroniony prawem autorskim. Przedruk, także wczęściach, wyłącznie po uzyskaniu naszej zgody. – Zmiany, wynikające zpostępu technicznego, zastrzeżone. Objaśnienie symboli

Ostrzeżenie przed zagrożeniami! Odsyłacz do tekstu wdokumencie 2 Ogólne zasady bezpieczeństwa Przed rozpoczęciem wszelkich prac przy urządzeniu należy odłączyć napięcie zasilające!

• Przewód zasilający, który należy podłączyć podczas montażu, nie może być pod napięciem. Dlatego najpierw należy wyłączyć prąd i sprawdzić brak napięcia za pomocą próbnika. • Podczas instalacji lampy z czujnikiem ruchu wykonywana jest praca przy obecności napięcia. Dlatego należy ją wykonać fachowo, zgodnie zobowiązującymi przepi-sami dotyczącymi instalacji ipodłączania do zasilania elektrycznego. ( np. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000 )• Stosować tylko oryginalne części zamienne.• Naprawy mogą wykonywać jedynie autoryzowane punkty serwisowe. 3 RS D2 S Zastosowanie zgodne zprzeznaczeniem- Lampa wewnętrzna z aktywnym czujnikiem ruchu do montażu wewnątrz budynkówWskazówka:Podczas instalacji prosimy zapewnić odległość min. 3 m od routera WiFi lub od punktów Access Points.Zintegrowany czujnik wysokiej częstotliwości wysyła fale elektromagnetyczne owysokiej częstotliwości ( 5,8GHz ) iodbiera ich odbicie. Przy najmniejszym ruchu wobszarze wykrywania lampy czujnik rejestruje zmianę wodbiciu fal. Mikroprocesor generuje wówczas polecenie „włączyć światło”. Możliwe jest wykrywanie ruchu przez drzwi, szyby szklane lub cienkie ściany. Wskazówka: Moc nadawcza czujnika wysokiej częstotliwości wynosi ok. 1 mW – stanowi to tylko jedną tysięczną mocy nadawczej telefonu komórkowego lub kuchenki mikrofalowej.Zakres dostawy ( rys31 )Wymiary produktu ( rys32 )

PL- 74 - Czynności montażowe

• Wyłączyć zasilanie ( rys41 )

• Zaznaczyć otwory do wywiercenia ( rys51 )

• Wywiercić otwory iwłożyć kołki ( rys.52 )

• Montaż w przypadku przewodu podtynkowego ( rys.53 )

• Montaż w przypadku przewodu natynkowego ( rys54 )

• Podłączyć kabel przyłączeniowy ( rys55 )

• Skonfigurować ustawienia ➔ "6 Funkcje" ( rys56 )

• Założyć osłonę ( rys57 )

• Włączyć zasilanie ( rys57 ) 6 Działanie Po całkowitym zamontowaniu obudowy ipodłączeniu jej do zasilania sieciowego, można uruchomić lampę zczujnikiem. Lampa włączona ręcznie za pomocą włącznika światła wyłącza się po 10-sekundowej fazie samoregulacji ijest ak- tywna wtrybie pracy czujnika. Nie ma potrzeby ponownego naciskania włącznika. Funkcja pokrętła regulacyjnego ( rys61 ) Ustawienia fabryczne: Ustawienie czasu: 5 sekund Ustawianie zasięgu: 8m Ustawianie progu czułości zmierzchowej: 2.000luksów Jasność podstawowa: 10% Ustawianie czasu ( czas opóźnienia ) ( rys61/F ) Wymagany czas świecenia lampy można ustawić płynnie wzakresie od ok.5sekund do maks.15minut. Każdy ruch wykryty przed upływem tego czasu powoduje ponowne uruchomienie zegara. Wskazówka: Po każdym wyłączeniu lampy ponowne wykrywanie ruchów zostaje przerwane na czas ok.1sekundy. Dopiero po upły- wie tego czasu lampa może włączać światło po wykryciu ruchu. Podczas ustawianiu zasięgu wykrywania ipodczas wykonywania testu działania zaleca się ustawienie najkrót- szego czasu. Ustawianie zasięgu czujnika ( czułości ) ( rys 61/G ) Pod pojęciem zasięgu należy rozumieć obszar okształcie koła na podłożu, który przy montażu na wysokości 2,50m tworzy obszar wykrywania. – Pokrętło regulacyjne maksymalnie = maks. zasięg ( 8m ) – Pokrętło regulacyjne minimalnie = min. zasięg ( 2,50m ) Ustawienie czułości zmierzchowej ( progu zadziałania ) ( rys61/H ) Wymagany próg czułości zmierzchowej lampy można usta- wić bezstopniowo wzakresie od ok. 2 do 2.000luksów. – Pokrętło regulacyjne ustawione wpozycji = praca przy świetle dziennym ( niezależnie od stopnia jasności ) – Pokrętło regulacyjne ustawione na = praca o zmierz- chu ( ok. 2 luksy ) Podczas ustawiania zasięgu czujnika itestu działania przy świetle dziennym należy obrócić pokrętło regulacyjne do pozycji

Światło nocne ( rys61/E ) Funkcja światła nocnego umożliwia oświetlenie z mocą ok. 10%. Dopiero na skutek ruchu w obszarze wykrywania czujnika światło zostaje przełączone ( patrz Ustawianie czasu ) na maksymalną moc świetlną ( 100% ). Następnie lampa przełącza się ponownie na aktywowane światło nocne. – Pokrętło regulacyjne ustawione na = światło nocne aktywowane – Pokrętło regulacyjne ustawione na 0 = światło nocne dezaktywowane Światło nocne jest włączone, jeżeli nie zostanie osiągnięta wartość graniczna jasności. W przypadku aktywowane- go trybu światła dziennego światło nocne jest zawsze włączone. Funkcja stałego świecenia Jeżeli wprzewodzie zasilającym zostanie zamontowany wy- łącznik sieciowy, to oprócz zwykłego włączania iwyłączania możliwe jest wykonywanie następujących funkcji: Tryb stałego świecenia ( rys 62 ) 1 ) Włączanie stałego świecenia: 2×wyłączyć i włączyć wyłącznik. Lampa ustawiona jest na 4 godziny na tryb stałego świecenia. Następnie przechodzi automatycznie na tryb pracy czujnika. 2 ) Wyłączanie stałego świecenia: 1×wyłączyć i włączyć wyłącznik. Lampa gaśnie lub prze- chodzi na tryb pracy czujnika. Ważne: Kilkakrotne naciskanie przełącznika powinno następować szybko po sobie ( wzakresie 0,2 do 1s ). 7 Utylizacja Urządzenia elektryczne, akcesoria i opakowania należy oddać do recyklingu przyjaznego środowisku. Nie wyrzucać urządzeń elektrycznych wraz zodpadami z gospodarstw domowych! Tylko dla krajów UE Zgodnie z obowiązującymi dyrektywami europejskimi w sprawie zużytych urządzeń elektrycznych i elektronicznych oraz ich wdrażaniu do prawa krajowego nienadające się do użytkowania urządzenia elektryczne należy odbierać osobno i poddawać recyklingowi w sposób przyjazny środowisku. Ważne: Układ sterowania nie jest wymienny.- 75 - 8 Deklaracja zgodności z normami STEINEL GmbH niniejszym oświadcza, że typ urządzenia radiowego RS D2 S jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.steinel.de 9 Gwarancja producenta Gwarancja producenta STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, NiemcyWszystkie produkty STEINEL spełniają najwyższe standardy jakości. Z tego powodu z przyjemnością, jako producent udzielamy Państwu, czyli klientowi końcowemu, gwarancji zgodnie z poniższymi warunkami:Gwarancja obejmuje brak wad, które w możliwy do zweryfikowania sposób wynikają z błędów materiałowych lub produkcyjnych oraz które zostaną nam zgłoszone niezwłocznie po wykryciu i w okresie obowiązującej ochrony gwarancyjnej. Gwarancja obejmuje wszystkie produkty STEINEL, które będą zakupione i użytkowane w Polsce, z wyłączeniem produktów STEINEL Proesional.Mogą Państwo dokonać wyboru, w jaki sposób świadczo-ne będą usługi gwarancyjne – poprzez bezpłatną usługę naprawy, bezpłatną wymianę (ew. na model kolejny o tej samej lub wyższej jakości) lub wystawienie uznaniowego dokumentu korygującego.Okres gwarancyjny na nabyty przez Państwa produkt STEINEL wynosi 3 lata (w przypadku produktów serii XLED home 5 lat) i w każdym przypadku rozpoczyna się od daty zakupu produktu. Ponosimy koszty transportu, ale nie bie-rzemy odpowiedzialności za ryzyko transportowe związane z przesyłką zwrotną.Ustawowe prawa przysługujące w razie występowania wad, nieodpłatnośćOpisane tu świadczenia obowiązują dodatkowo do usta-wowych roszczeń z tytułu rękojmi, włączając szczególne przepisy dotyczące ochrony konsumenta, i nie ograniczają ich ani nie zastępują. Z ustawowych praw, przysługują-cych w przypadku wystąpienia wad, korzystają Państwo nieodpłatnie.Odstępstwa od gwarancjiGwarancją nie są objęte stanowczo żadne wymienialne żarówki. Poza tym gwarancja nie obejmuje: – w przypadku zużycia części produktu uwarunkowanego eksploatacją lub innego naturalnego zużycia, bądź wad produktów STEINEL, które wynikają z uwarunkowanego eksploatacją lub innego naturalnego zużycia, – w przypadku użytkowania produktu niezgodnie z prze-znaczeniem lub w sposób nieprawidłowy bądź nieprze-strzegania wskazówek dotyczących użytkowania, – jeżeli samowolnie dokonano dobudowy lub przebudowy, bądź innych modyfikacji produktu, lub wady wynikają ze stosowania akcesoriów, części zamiennych i uzupełniających, które nie są oryginalnymi produktami STEINEL, – jeżeli konserwacja i pielęgnacja produktów nie była wykonywana zgodnie z instrukcją obsługi, – jeżeli montażu i instalacji nie wykonano zgodnie z wytycznymi dotyczącymi instalacji STEINEL, – w przypadku szkód lub strat powstałych podczas transportu.Obowiązywanie polskiego prawaObowiązuje polskie prawo z wyłączeniem Konwencji Narodów Zjednoczonych o międzynarodowej sprzedaży towarów (CISG).Dochodzenie roszczeńJeżeli chcą Państwo skorzystać z gwarancji, prosimy o przesłanie produktu w stanie kompletnym, wraz z oryginal-nym dowodem zakupu, który musi zawierać datę zakupu i oznaczenie produktu, do swojego sprzedawcy lub bezpo-średnio do nas: „LŁ” Spółka z ograniczoną odpowiedzialno-ścią sp. k. dawniej „Lange Łukaszuk” spółka jawnaByków, ul. Wrocławska 43, 55-095 Mirków, Poland. Z tego powodu zalecamy staranne przechowywanie dowodu zakupu aż do momentu upływu okresu gwarancyjnego. GWARANCJI

GWARANCJI LATA PRODUCENTA GWARANCJI LAT PRODUCENTA PL- 76 - 10 Dane techniczne Wymiary wys. x szer. x gł. 300 × 300 × 65,5 mm Napięcie zasilające 220 – 240V, 50/60Hz Pobór mocy (Pon) 8,80W Strumień świetlny 886lm Wydajność 101 lm/W Czujnik trybu czuwania (Psb) 0,39W Temperatura barwowa 3.000 K (ciepłe białe światło) Indeks oddawania barw Ra = 82 Średnia znamionowa żywotność L70B50 przy 25°C: > 60.000 h Jednolitość barwy SDCM Wartość początkowa: 3 Rozkład natężenia światła

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Materiał tworzywo sztuczne Technika wysokiej częstotliwości 5,8GHz Kąt wykrywania 360° z kątem rozwarcia 160° Ustawianie czasu 15s do 15min Ustawianie czułości zmierzchowej 2 – 2.000 Stopień ochrony IP 20 Klasa ochronności II Pobór mocy 630 mW Temperatura otoczenia od -10°C do +40°C Moc nadawcza ok. 1 mW- 77 - Usterka Przyczyna Usuwanie brak napięcia zasilającego lampę z czujnikiem ruchu

• zadziałał bezpiecznik, niewłączony wyłącz- nik sieciowy, przerwany przewód

• zwarcie w przewodzie zasilającym

• ewentualnie zainstalowany wyłącznik sieciowy jest wyłączony

• włączyć, wymienić bezpiecznik; włączyć wyłącznik sieciowy, sprawdzić przewód próbnikiem napięcia

• sprawdzić podłączenia elektryczne

• włączyć wyłącznik sieciowy lampa z czujnikiem ruchu nie włącza się

• nieprawidłowo ustawiona czułość zmierz- chowa czujnika

• wyłączony wyłącznik sieciowy

• zadziałał bezpiecznik

• włączyć, wymienić bezpiecznik, ewentualnie sprawdzić podłączenie lampa z czujnikiem ruchu nie wyłącza się

• wobszarze wykrywania czujnika ciągle coś się porusza

• sprawdzić obszar wykrywania lampa z czujnikiem ruchu zapala się bez widocznego powodu

• lampa nie jest zamontowana stabilnie

• ruch miał miejsce, jednak nie został zauważony przez obserwatora ( ruchy za ścianą, poruszanie się małego obiektu w bezpośrednim sąsiedztwie lampy itp. )

• zamontować obudowę na sztywno

• sprawdzić obszar wykrywania lampa z czujnikiem ruchu nie zapala się pomimo ruchu

• szybkie ruchy zostały stłumione wcelu zminimalizowania usterek lub ustawiony zbyt mały obszar wykrywania

• nieprawidłowo ustawiona czułość zmierzchowa czujnika

• sprawdzić obszar wykrywania
