MANUAL DE USUARIO RS D2 S STEINEL

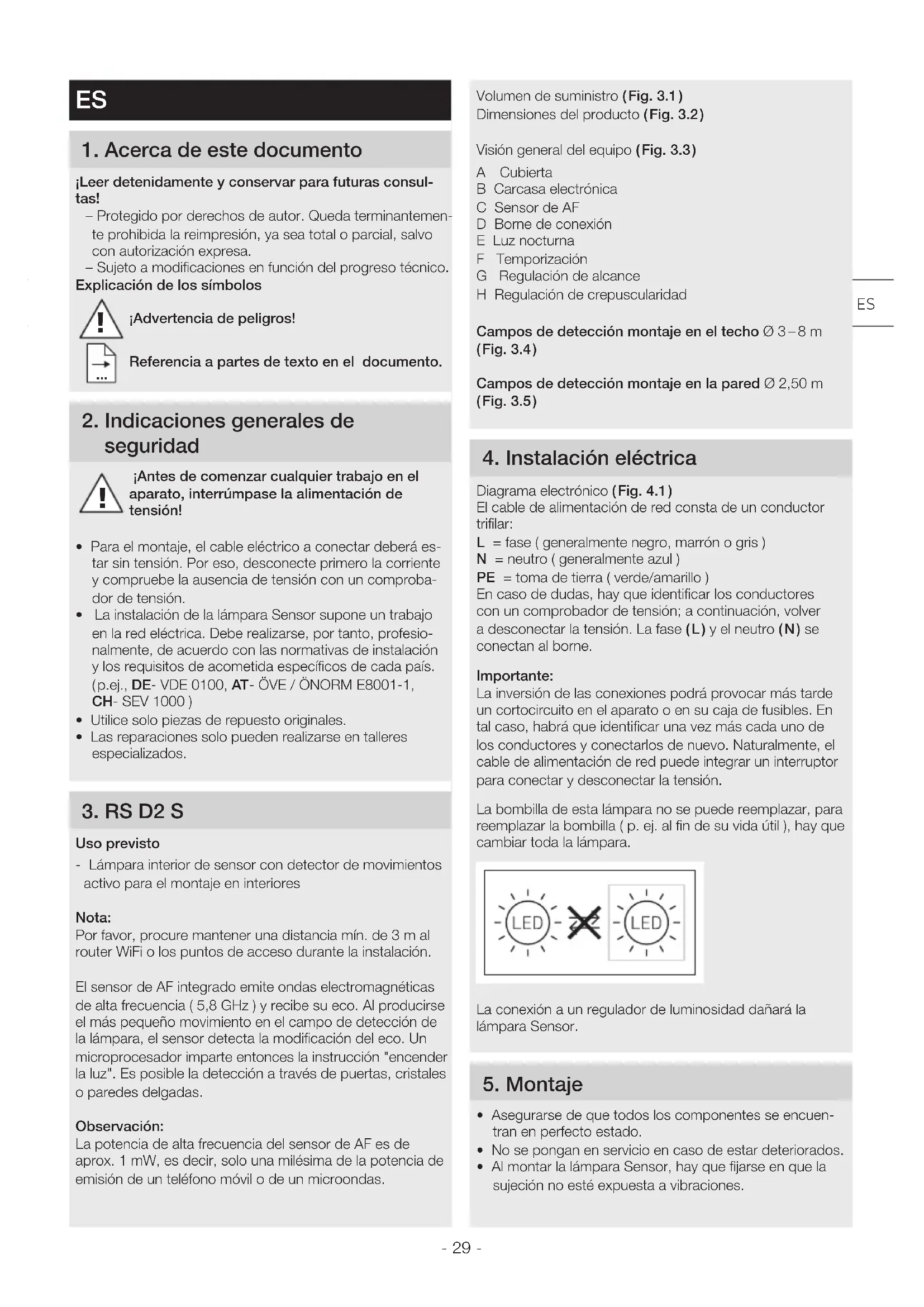

• Eseguire una nuova impostazione 11 Disturbi di funzionamento- 29 - Volumen de suministro ( Fig31 )Dimensiones del producto ( Fig32 )Visión general del equipo ( Fig33 )A CubiertaB Carcasa electrónicaC Sensor de AFD Borne de conexiónE Luz nocturnaF TemporizaciónG Regulación de alcanceH Regulación de crepuscularidadCampos de detección montaje en el techo Ø 3 – 8 m ( Fig34 )Campos de detección montaje en la pared Ø 2,50 m ( Fig35 ) 4 Instalación eléctrica Diagrama electrónico ( Fig41 ) El cable de alimentación de red consta de un conductor trifilar:L = fase ( generalmente negro, marrón o gris )N = neutro ( generalmente azul )PE = toma de tierra ( verde/amarillo )En caso de dudas, hay que identificar los conductores con un comprobador de tensión; a continuación, volver a desconectar la tensión. La fase ( L ) y el neutro ( N ) se conectan al borne. Importante:La inversión de las conexiones podrá provocar más tarde un cortocircuito en el aparato o en su caja de fusibles. En tal caso, habrá que identificar una vez más cada uno de los conductores y conectarlos de nuevo. Naturalmente, el cable de alimentación de red puede integrar un interruptor para conectar y desconectar la tensión. La bombilla de esta lámpara no se puede reemplazar, para reemplazar la bombilla ( p. ej. al fin de su vida útil ), hay que cambiar toda la lámpara.La conexión a un regulador de luminosidad dañará la lámpara Sensor. 5 Montaje
• Asegurarse de que todos los componentes se encuen-tran en perfecto estado.• No se pongan en servicio en caso de estar deteriorados.• Al montar la lámpara Sensor, hay que fijarse en que la sujeción no esté expuesta a vibraciones.

1 Acerca de este documento ¡Leer detenidamente y conservar para futuras consul- tas! – Protegido por derechos de autor. Queda terminantemen-te prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa. – Sujeto a modificaciones en función del progreso técnico.Explicación de los símbolos

¡Advertencia de peligros! Referencia a partes de texto en el documento 2 Indicaciones generales de seguridad ¡Antes de comenzar cualquier trabajo en el aparato, interrúmpase la alimentación de tensión!

• Para el montaje, el cable eléctrico a conectar deberá es-tar sin tensión. Por eso, desconecte primero la corriente y compruebe la ausencia de tensión con un comproba-dor de tensión. • La instalación de la lámpara Sensor supone un trabajo en la red eléctrica. Debe realizarse, por tanto, profesio-nalmente, de acuerdo con las normativas de instalación y los requisitos de acometida específicos de cada país. ( p.ej., DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000 )• Utilice solo piezas de repuesto originales.• Las reparaciones solo pueden realizarse en talleres especializados. 3 RS D2 S Uso previsto- Lámpara interior de sensor con detector de movimientos activo para el montaje en interioresNota:Por favor, procure mantener una distancia mín. de 3 m al router WiFi o los puntos de acceso durante la instalación.El sensor de AF integrado emite ondas electromagnéticas de alta frecuencia ( 5,8 GHz ) y recibe su eco. Al producirse el más pequeño movimiento en el campo de detección de la lámpara, el sensor detecta la modificación del eco. Un microprocesador imparte entonces la instrucción "encender la luz". Es posible la detección a través de puertas, cristales o paredes delgadas. Observación: La potencia de alta frecuencia del sensor de AF es de aprox. 1 mW, es decir, solo una milésima de la potencia de emisión de un teléfono móvil o de un microondas.

• Elegir un lugar de montaje adecuado teniendo en cuenta el alcance y la detección de movimientos. El montaje por pasos

• Desconectar la alimentación eléctrica ( Fig41 )

• Marcar los taladros ( Fig51 )

• Hacer los agujeros e introducir los tacos ( Fig52 )

• Montaje con cable empotrado ( Fig53 )

• Montaje con cable de superficie ( Fig54 )

• Conectar los cables ( Fig55 )

• Llevar a cabo los ajustes ➔ "6Funciones" ( Fig56 )

• Colocar la cubierta ( Fig57 )

• Conectar la alimentación eléctrica ( Fig57 ) 6 Funciones Una vez montada la carcasa y efectuada la conexión a la red, la lámpara Sensor se puede poner en servicio. Al po- nerla en servicio a mano a través del interruptor, la lámpara se apaga durante la fase de calibración después de 10 s y se activa después para el funcionamiento de sensor. No es necesario accionar de nuevo el interruptor de luz. Función del tornillo de regulación ( Fig61 ) Configuración de fábrica: Temporización: 5s Regulación de alcance: 8 m Regulación crepuscular: 2.000lux Luz de cortesía: 10% Temporización ( desconexión diferida ) ( Fig61/F ) El período de alumbrado deseado de la lámpara puede regularse sin etapas desde aprox. 5s hasta un máximo de 15min. Con cada movimiento detectado antes de transcurrir este período de tiempo, se inicia de nuevo la cuenta del reloj. Nota: Cada vez que se desconecta la luz hay que esperar aprox. 1 segundo para una nueva detección de movimientos. Solo después de transcurrir este tiempo puede la lámpara encender de nuevo la luz al producirse movimiento. Para la regulación del campo de detección y la prueba de funcionamiento se recomienda ajustar el tiempo mínimo. Regulación del alcance ( sensibilidad ) ( Fig61/G ) El concepto alcance de detección, se refiere al diámetro aproximadamente circular que se obtiene como campo de detección en el suelo con un montaje a 2,50 m de altura. – Tornillo de regulación al máximo = alcance máximo ( 8 m ) – Tornillo de regulación al mínimo = alcance mínimo ( 2,50m ) Regulación crepuscular (umbral de respuesta) ( Fig61/H ) El umbral de respuesta de la lámpara puede regularse sin etapas entre 2 – 2.000 lux aprox. – Tornillo de regulación puesto en = funcionamiento a la luz del día ( independientemente de la luminosidad ) – Tornillo de regulación puesto en = funcionamiento crepuscular aprox. ( 2 lux ) Para ajustar el campo de detección y para probar el fun- cionamiento a la luz del día, el tornillo de regulación ha de estar puesto en . Luz de cortesía ( Fig61/E ) La luz de cortesía permite una iluminación con un 10% de la potencia lumínica. La luz no se enciende a la potencia luminosa máxima ( 100% ) por el tiempo ajustado ( véase temporización ) hasta que no se ha detectado movimiento dentro del campo de detección. Después la lámpara con- muta a luz nocturna activada. – Tornillo de regulación en = luz de cortesía activada – Tornillo de regulación en 0 = luz de cortesía desactivada La luz de cortesía se enciende, una vez sobrepasado el umbral de luminosidad a la baja. Con el funcionamiento diurno activado, la luz de cortesía siempre está encendida. Función de alumbrado permanente Montándose un interruptor en el cable de alimentación de red, además de la simple función de encendido y apagado puede disponerse de las siguientes funciones: Alumbrado permanente ( Fig 62 ) 1 ) Conectar alumbrado permanente: Pulse OFF y ON dos veces. La lámpara se enciende en alumbrado permanente durante 4 horas. A continuación, pasa de nuevo automáticamente a funcionamiento de sensor. 2 ) Desconectar alumbrado permanente: Pulse OFF y ON una vez. La lámpara se apaga o cambia al funcionamiento de sensor. Importante: La secuencia de pulsaciones múltiples en el conmutador deberá realizarse con cierta rapidez ( del orden de 0,2 a 1s ). 7 Eliminación Aparatos eléctricos, accesorios y embalajes han de some- terse a un reciclamiento respetuoso con el medio ambiente. ¡No eche los aparatos eléctricos a la basura doméstica! Solo para países de la UE: Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamiento respetuoso con el medio ambiente. Importante: el controlador no puede sustituirse.- 31 - 8 Declaración de conformidad Por la presente, STEINEL GmbH declara que el tipo de equipo radioeléctrico RS D2 S es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.steinel.de 9 Garantía de fabricante Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, asícomo un control adicional de muestreo al azar. Steinel garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la repa-ración o el cambio de piezas defectuosas, según nuestro criterio.La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados.Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos. La garantía solo será efectiva enviando el aparato no des-hecho, con una brevedescripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio.Servicio de reparación: una vez transcurrido el período de garantía o en caso de defectos sin derecho de garantía, consulte su centro de servicio más próximo para averiguar una posible reparación. 10 Datos técnicos Dimensiones anch. x alt. x prof. 300×300×65,5mmTensión de red 220 – 240V, 50/60HzConsumo de potencia (P ) 8,80WFlujo luminoso 886lmEficiencia 101lm/WSensor Standby (P ) 0,39WTemperatura cromática 3.000K (blanco cálido)Índice de reproducción cromática R =82Vida útil media asignada L70B50 a 25°C: > 60.000 hConsistencia cromáticaSDCM Valor inicial: 3Distribución de intensidad luminosa 10015020025090°90° 180°

30°30° 150°150° 60°120°60°120° cd / 1000 lm C0 / C180 C90 / C270 Material plásticoTécnica HF 5.8 GHzÁngulo de detección 360° con ángulo de apertura de 160°Temporización 15s hasta 15minRegulación crepuscular 2 – 2.000Índice de protección IP 20Clase de aislamiento IIConsumo propio 630 mWTemperatura ambiente -10°C hasta +40°CPotencia de emisión aprox. 1 mW

AÑOS DE FABRICANTE ES- 32 - Fallo Causa Remedio Lámpara Sensor sin tensión

• Fusible a saltado, desconectado, línea interrumpida

• Cortocircuito en el cable de alimentación

• Posible interruptor de red desconectado

• Conectar, cambiar el fusible; conectar el interruptor de alimentación, comprobar el cable con un comprobador de tensión

• Comprobar las conexiones

• Interruptor de alimentación OFF

• Conectar, cambiar el fusible; en caso dado, comprobar la conexión La lámpara Sensor no se apaga

• Constante movimiento en el campo de detección

• Controlar el campo de detección La Lámpara Sensor se enciende sin movimiento apreciable

• Lámpara no montada asegurada contra movimiento

• Se ha producido movimiento, pero no ha sido apreciado por el observador ( movi- miento detrás de la pared, movimiento de un objeto pequeño cerca de la lámpara, etc. )

• Dejar carcasa bien asegurada

• Controlar el campo de detección La lámpara Sensor no se enciende a pesar de movimiento

• Los movimientos rápidos se suprimen para minimizar las interferencias o se ha selecci- onado un campo de detección demasiado pequeño

• Regulación crepuscular incorrecta

• Controlar el campo de detección
