ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CL400i HUSQVARNA

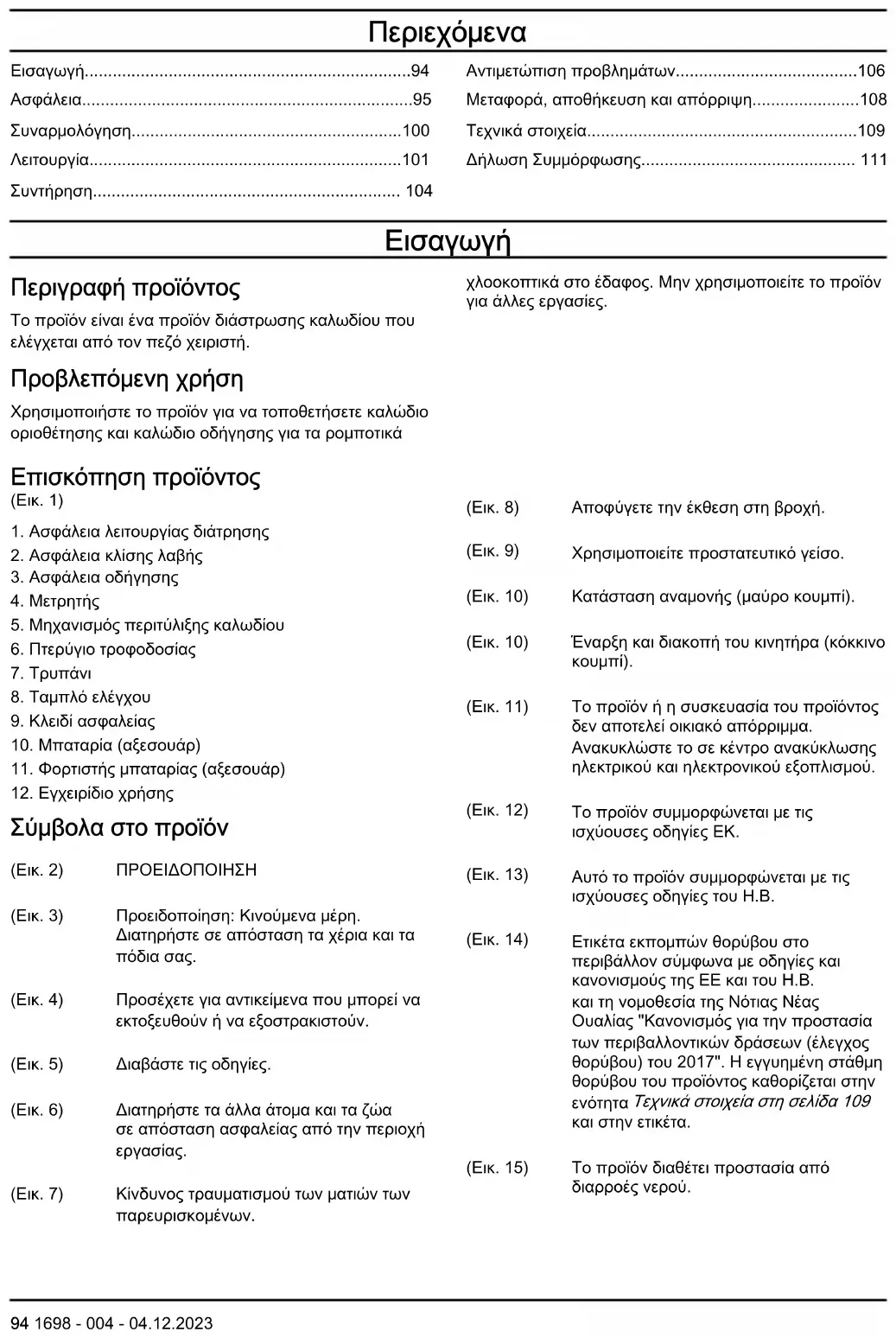

Περιγραφή προϊόντος Το προϊόν είναι ένα προϊόν διάστρωσης καλωδίου που ελέγχεται από τον πεζό χειριστή. Προβλεπόμενη χρήση Χρησιμοποιήστε το προϊόν για να τοποθετήσετε καλώδιο οριοθέτησης και καλώδιο οδήγησης για τα ρομποτικά χλοοκοπτικά στο έδαφος. Μην χρησιμοποιείτε το προϊόν για άλλες εργασίες. Επισκόπηση προϊόντος (Εικ. 1)

1. Ασφάλεια λειτουργίας διάτρησης

2. Ασφάλεια κλίσης λαβής

3. Ασφάλεια οδήγησης

5. Μηχανισμός περιτύλιξης καλωδίου

6. Πτερύγιο τροφοδοσίας

10. Μπαταρία (αξεσουάρ)

11. Φορτιστής μπαταρίας (αξεσουάρ)

12. Εγχειρίδιο χρήσης

Σύμβολα στο προϊόν (Εικ. 2) ΠΡΟΕΙΔΟΠΟΙΗΣΗ (Εικ. 3) Προειδοποίηση: Κινούμενα μέρη. Διατηρήστε σε απόσταση τα χέρια και τα

(Εικ. 4) Προσέχετε για αντικείμενα που μπορεί να εκτοξευθούν ή να εξοστρακιστούν. (Εικ. 5) Διαβάστε τις οδηγίες. (Εικ. 6) Διατηρήστε τα άλλα άτομα και τα ζώα σε απόσταση ασφαλείας από την περιοχή

(Εικ. 7) Κίνδυνος τραυματισμού των ματιών των παρευρισκομένων. (Εικ. 8) Αποφύγετε την έκθεση στη βροχή. (Εικ. 9) Χρησιμοποιείτε προστατευτικό γείσο. (Εικ. 10) Κατάσταση αναμονής (μαύρο κουμπί). (Εικ. 10) Έναρξη και διακοπή του κινητήρα (κόκκινο

(Εικ. 11) Το προϊόν ή η συσκευασία του προϊόντος δεν αποτελεί οικιακό απόρριμμα. Ανακυκλώστε το σε κέντρο ανακύκλωσης ηλεκτρικού και ηλεκτρονικού εξοπλισμού. (Εικ. 12) Το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες ΕΚ. (Εικ. 13) Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες του Η.Β. (Εικ. 14) Ετικέτα εκπομπών θορύβου στο περιβάλλον σύμφωνα με οδηγίες και κανονισμούς της ΕΕ και του Η.Β. και τη νομοθεσία της Νότιας Νέας Ουαλίας "Κανονισμός για την προστασία των περιβαλλοντικών δράσεων (έλεγχος θορύβου) του 2017". Η εγγυημένη στάθμη θορύβου του προϊόντος καθορίζεται στην

Τεχνικά στοιχεία στη σελίδα 109 και στην ετικέτα. (Εικ. 15) Το προϊόν διαθέτει προστασία από διαρροές νερού. 94 1698 - 004 - 04.12.2023Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για ορισμένες αγορές. Ζημιά στο προϊόν Δεν φέρουμε ευθύνη για ζημιές στο προϊόν μας εάν:

• Το προϊόν έχει επισκευαστεί λανθασμένα.

• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν προέρχονται από τον κατασκευαστή ή που δεν έχουν εγκριθεί από τον κατασκευαστή.

• Το προϊόν διαθέτει ένα αξεσουάρ που δεν προέρχεται από τον κατασκευαστή ή που δεν έχει εγκριθεί από τον κατασκευαστή.

• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο κέντρο σέρβις ή από εγκεκριμένη αρχή.

Ορισμοί για την ασφάλεια Για την επισήμανση ειδικών σημαντικών τμημάτων του εγχειριδίου χρησιμοποιούνται προειδοποιήσεις, συστάσεις προσοχής και σημειώσεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος τραυματισμού ή θανάτου του χειριστή ή άλλων παριστάμενων ατόμων, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο. ΠΡΟΣΟΧΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος πρόκλησης ζημιάς στο προϊόν, σε άλλα υλικά ή στον παρακείμενο χώρο, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο. Περιεχόμενα Χρησιμοποιείται για παροχή περισσότερων πληροφοριών, οι οποίες χρειάζονται σε μια δεδομένη κατάσταση. Γενικές προειδοποιήσεις ασφαλείας για

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προειδοποιήσεις, τις οδηγίες, τις εικόνες και τις προδιαγραφές ασφαλείας που παρέχονται με αυτό το προϊόν. Η μη τήρηση όλων των οδηγιών που αναφέρονται παρακάτω μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό. Φυλάξτε τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. Ο όρος "προϊόν" που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε προϊόν που τροφοδοτείται από το δίκτυο ρεύματος (με καλώδιο) ή σε προϊόν που τροφοδοτείται από μπαταρία (χωρίς καλώδιο). Ασφάλεια στο χώρο εργασίας

• Διατηρείτε το χώρο εργασίας καθαρό και με καλό φωτισμό. Οι ακατάστατοι ή σκοτεινοί χώροι ενέχουν τον κίνδυνο ατυχημάτων.

Μην χειρίζεστε το προϊόν σε εκρηκτικές ατμόσφαιρες, π.χ. στον ίδιο χώρο με εύφλεκτα υγρά, αέρια ή σωματίδια σκόνης. Το προϊόν δημιουργεί σπινθήρες, οι οποίοι ενδέχεται να προκαλέσουν την ανάφλεξη των σωματιδίων σκόνης ή των καπνών.

• Κατά τον χειρισμό του προϊόντος, δεν πρέπει να βρίσκονται κοντά παιδιά ή άλλοι παρευρισκόμενοι. Ενδέχεται να αποσπάσουν την προσοχή σας, με αποτέλεσμα να χάσετε τον έλεγχο. Ασφάλεια με το ηλεκτρικό ρεύμα

• Το βύσμα του προϊόντος πρέπει να ταιριάζει στην πρίζα. Μην τροποποιείτε ποτέ το βύσμα. Μην χρησιμοποιείτε προσαρμογείς με γειωμένα προϊόντα. Η χρήση μη τροποποιημένων φις και αντίστοιχων πριζών μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Αποφεύγετε την επαφή του σώματος με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, κουζίνες και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας, αν το σώμα σας έρθει σε επαφή με

• Μην εκθέτετε τα προϊόντα στη βροχή ή σε συνθήκες υγρασίας. Σε περίπτωση εισχώρησης νερού στο προϊόν, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

• Μην προκαλείτε φθορά στο καλώδιο. Μην χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, το τράβηγμα ή την αποσύνδεση του προϊόντος. Φυλάσσετε το καλώδιο μακριά από θερμότητα, λάδια, αιχμηρές άκρες ή κινούμενα εξαρτήματα. Εάν το καλώδιο καταστραφεί ή εμπλακεί, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

• Όταν χρησιμοποιείτε ένα προϊόν σε εξωτερικό χώρο, χρησιμοποιήστε ένα καλώδιο προέκτασης που είναι κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Αν η χρήση ενός προϊόντος σε χώρο με υγρασία είναι αναπόφευκτη, χρησιμοποιήστε παροχή ρεύματος με διάταξη προστασίας από ρεύματα διαρροής (RCD). Η χρήση μιας συσκευής RCD μειώνει τον κίνδυνο ηλεκτροπληξίας. Προσωπική ασφάλεια

• Να είστε σε εγρήγορση, να παρακολουθείτε αυτό που κάνετε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε ένα προϊόν. Μην χρησιμοποιείτε προϊόντα όταν είστε κουρασμένοι ή υπό την επήρεια 1698 - 004 - 04.12.2023 95ναρκωτικών, αλκοόλ ή φαρμάκων. Μια στιγμή απροσεξίας κατά τον χειρισμό των προϊόντων μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

• Πρέπει να χρησιμοποιείτε προσωπικό εξοπλισμό προστασίας. Φοράτε πάντοτε προστατευτικά γυαλιά. Ο εξοπλισμός προστασίας, όπως προστατευτική μάσκα αναπνοής, αντιολισθητικά παπούτσια ασφαλείας, κράνος ή προστατευτικά ακοής σε κατάλληλες συνθήκες, μειώνει τον κίνδυνο τραυματισμών.

• Φροντίστε ώστε να μην είναι εφικτή η ακούσια εκκίνηση. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση Off προτού συνδέσετε το προϊόν στην πηγή τροφοδοσίας ή/και στην μπαταρία και προτού πιάσετε ή μεταφέρετε το προϊόν. Η μεταφορά των προϊόντων, ενώ έχετε το χέρι σας στον διακόπτη, ή η σύνδεση ενεργοποιημένων προϊόντων σε πρίζα ενέχει κίνδυνο ατυχήματος.

• Αφαιρέστε τυχόν κλειδιά προσαρμογής ή σύσφιξης, προτού ενεργοποιήσετε το προϊόν. Ένα κλειδί σύσφιξης ή ρύθμισης που παραμένει προσαρτημένο σε κινούμενο μέρος του προϊόντος μπορεί να προκαλέσει τραυματισμό.

• Μην τεντώνεστε υπερβολικά. Να πατάτε καλά τα πόδια σας και να διατηρείτε την ισορροπία σας συνέχεια. Έτσι επιτυγχάνεται καλύτερος έλεγχος του προϊόντος σε τυχόν απρόβλεπτες καταστάσεις.

• Φοράτε κατάλληλα ρούχα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Φροντίστε τα μαλλιά και τα ρούχα σας να βρίσκονται σε απόσταση από τα κινούμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά ενδέχεται να πιαστούν σε κινούμενα μέρη.

• Εάν παρέχονται διατάξεις για τη σύνδεση συστημάτων συλλογής και απομάκρυνσης σκόνης, βεβαιωθείτε ότι αυτές έχουν συνδεθεί και χρησιμοποιούνται σωστά. Να χρησιμοποιείτε σύστημα συλλογής σκόνης για να μειώσετε τους κινδύνους που σχετίζονται με τη σκόνη.

• Ακόμη και αν χρησιμοποιείτε συχνά και είστε εξοικειωμένοι με τα προϊόντα, μην επαναπαύεστε και μην παραβλέπετε τις αρχές ασφαλείας των εργαλείων. Μια απρόσεκτη ενέργεια μπορεί να προκαλέσει σοβαρό τραυματισμό σε κλάσμα του δευτερολέπτου. Χρήση και φροντίδα προϊόντος

• Μην ασκείτε δύναμη το προϊόν. Χρησιμοποιήστε το κατάλληλο προϊόν για την εφαρμογή σας. Το κατάλληλο προϊόν θα προσφέρει υψηλότερη απόδοση και ασφάλεια κατά την εργασία σας στο βαθμό για τον οποίο έχει σχεδιαστεί.

• Μην χρησιμοποιείτε το προϊόν, εάν δεν μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί με τον διακόπτη. Ένα προϊόν που δεν μπορεί να ελεγχθεί από τον διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

• Αποσυνδέστε το βύσμα από την πηγή τροφοδοσίας ή/και αφαιρέστε την μπαταρία, αν είναι αποσπώμενη, από το προϊόν πριν από την πραγματοποίηση ρυθμίσεων, την αλλαγή αξεσουάρ ή την αποθήκευση ηλεκτρικών εργαλείων. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο ακούσιας εκκίνησης του προϊόντος.

• Φυλάσσετε τα προϊόντα που βρίσκονται σε αδράνεια μακριά από παιδιά και μην επιτρέπετε σε άτομα που δεν είναι εξοικειωμένα με αυτά ή με τις οδηγίες να χρησιμοποιούν το προϊόν. Τα προϊόντα είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.

• Συντηρείτε τα προϊόντα και τα αξεσουάρ. Ελέγξτε το προϊόν για τυχόν εσφαλμένη ευθυγράμμιση ή κινούμενα εξαρτήματα που μαγκώνουν, σπασμένα εξαρτήματα ή άλλες καταστάσεις που ενδέχεται να επηρεάσουν τη λειτουργία του προϊόντος. Σε περίπτωση ζημιάς, φροντίστε για την επισκευή του προϊόντος προτού το χρησιμοποιήσετε. Πολλά ατυχήματα προκαλούνται από προϊόντα που δεν συντηρούνται σωστά.

• Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Εάν τα εργαλεία κοπής συντηρούνται σωστά, με αιχμηρές άκρες κοπής, είναι λιγότερο πιθανή η εμπλοκή τους και πιο εύκολος ο έλεγχός τους.

• Χρησιμοποιείτε το προϊόν, τα εξαρτήματα και τα τρυπάνια σύμφωνα με τις οδηγίες αυτές, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρέπει να εκτελεστεί. Η χρήση του προϊόντος για εργασίες διαφορετικές από αυτές για τις οποίες προορίζεται μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

• Διατηρήστε τις χειρολαβές και τις επιφάνειες κρατήματος στεγνές και καθαρές, χωρίς λάδια και γράσο. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του προϊόντος σε απρόβλεπτες καταστάσεις.

• Αναθέστε το σέρβις του προϊόντος σας σε εξειδικευμένο τεχνικό για επισκευή με τη χρήση μόνο πανομοιότυπων ανταλλακτικών. Έτσι διασφαλίζεται η ασφάλεια του προϊόντος.

• Μην εκτελείτε εργασίες σέρβις σε κατεστραμμένες μπαταρίες. Οι εργασίες σέρβις σε μπαταρίες θα πρέπει να εκτελούνται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένα καταστήματα σέρβις. Χρήση και φροντίδα εργαλείων μπαταρίας

• Να επαναφορτίζετε μόνο με το φορτιστή που ορίζεται από τον κατασκευαστή. Ένας φορτιστής κατάλληλος για έναν τύπο συστοιχίας μπαταριών μπορεί να δημιουργήσει κίνδυνο φωτιάς κατά τη χρήση με άλλη συστοιχία μπαταριών.

• Χρησιμοποιείτε προϊόντα μόνο με τις προδιαγραφόμενες μπαταρίες. Η χρήση οποιασδήποτε άλλης μπαταρίας μπορεί να προκαλέσει κίνδυνο τραυματισμού και πυρκαγιάς.

• Όταν η μπαταρία δεν χρησιμοποιείται, πρέπει να την φυλάσσετε μακριά από άλλα μεταλλικά αντικείμενα, όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα, που μπορεί να προκαλέσουν ένωση των πόλων. Η βραχυκύκλωση

1698 - 004 - 04.12.2023των ακροδεκτών της μπαταρίας μεταξύ τους μπορεί να προκαλέσει εγκαύματα ή πυρκαγιά.

• Σε περίπτωση ακατάλληλου χειρισμού, μπορεί να εκτιναχθεί υγρό από την μπαταρία. Αποφεύγετε κάθε επαφή. Σε περίπτωση τυχαίας επαφής, ξεπλύνετε με νερό. Εάν το υγρό έρθει σε επαφή με τα μάτια, ζητήστε επίσης ιατρική βοήθεια. Η εκτόξευση υγρού από την μπαταρία μπορεί να προκαλέσει ερεθισμούς ή εγκαύματα.

• Μην χρησιμοποιείτε μπαταρίες ή εργαλεία που έχουν υποστεί ζημιά ή μετατροπές. Οι μπαταρίες που έχουν υποστεί ζημιά ή τροποποίηση μπορεί να παρουσιάσουν απρόβλεπτη συμπεριφορά με αποτέλεσμα να προκληθεί κίνδυνος πυρκαγιάς, έκρηξης ή τραυματισμού.

• Μην εκθέτετε τις μπαταρίες ή τα εργαλεία σε φωτιά ή υπερβολική θερμοκρασία. Η έκθεση σε φωτιά ή θερμοκρασίες πάνω από 130 °C/265 °F μπορεί να προκαλέσει έκρηξη.

• Ακολουθήστε όλες τις οδηγίες φόρτισης και μην φορτίζετε τις μπαταρίες ή τα εργαλεία εκτός του εύρους θερμοκρασίας που προδιαγράφεται στις οδηγίες. Η φόρτιση με λανθασμένο τρόπο ή σε θερμοκρασίες εκτός του προδιαγραφόμενου εύρους μπορεί να προκαλέσει ζημιά στην μπαταρία και αυξάνει τον κίνδυνο πυρκαγιάς. Γενικές οδηγίες ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Αυτό το προϊόν είναι επικίνδυνο αν δεν χρησιμοποιηθεί σωστά ή αν δεν είστε προσεκτικοί. Αν δεν τηρείτε τις οδηγίες ασφαλείας, μπορεί να προκληθεί τραυματισμός ή θάνατος.

• Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία του. Το πεδίο αυτό, υπό ορισμένες συνθήκες, μπορεί να προκαλέσει παρεμβολές σε ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειωθεί ο κίνδυνος σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε στα άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται τον θεράποντα ιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, προτού θέσουν το προϊόν σε λειτουργία.

• Πρέπει πάντα να προσέχετε και να χρησιμοποιείτε την κοινή λογική. Αν δεν είστε βέβαιοι πώς να χειριστείτε το προϊόν σε μια ιδιαίτερη κατάσταση, σταματήστε και μιλήστε με τον αντιπρόσωπο της Husqvarna προτού συνεχίσετε.

• Πρέπει να θυμάστε ότι ο χειριστής θεωρείται υπεύθυνος για ατυχήματα που μπορεί να προκληθούν σε άλλα άτομα ή στην περιουσία τους.

• Να διατηρείτε το προϊόν καθαρό. Βεβαιωθείτε ότι μπορείτε να διαβάσετε καθαρά τις ενδείξεις και τα

• Μην επιτρέπετε ποτέ σε παιδιά ή άλλα άτομα, που δεν έχουν εξοικειωθεί με αυτές τις οδηγίες, να χρησιμοποιήσουν τη συσκευή. Οι τοπικοί κανονισμοί μπορεί να θέτουν περιορισμούς για την ηλικία του

• Αν το προϊόν χρησιμοποιείται από ένα άτομο με μειωμένη σωματική ή διανοητική ικανότητα, θα πρέπει πάντα να το επιβλέπετε. Πρέπει να είναι παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.

• Μην χρησιμοποιείτε το προϊόν, αν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων. Αυτά έχουν αρνητικές συνέπειες στην όραση, την αυτοσυγκέντρωση, τον συντονισμό και την κρίση σας.

• Μην χρησιμοποιείτε το προϊόν εάν έχει υποστεί ζημιά ή εάν δεν λειτουργεί σωστά.

• Μην τροποποιείτε το προϊόν και μην το χρησιμοποιείτε αν είναι εμφανές ότι έχει τροποποιηθεί από άλλους. Ασφάλεια στην εργασία ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Χρησιμοποιήστε το προϊόν για να τοποθετήσετε καλώδιο οριοθέτησης και καλώδιο οδήγησης για τα ρομποτικά χλοοκοπτικά στο έδαφος. Μην χρησιμοποιείτε το προϊόν για άλλες εργασίες.

• Πρέπει να χρησιμοποιείτε προσωπικό εξοπλισμό προστασίας. Ανατρέξτε στην ενότητα

εξοπλισμός προστασίας στη σελίδα 98

• Βεβαιωθείτε ότι γνωρίζετε πώς να σταματήσετε τον κινητήρα γρήγορα σε περίπτωση έκτακτης ανάγκης.

• Μην χρησιμοποιείτε το προϊόν σε συνθήκες βροχής ή υγρασίας. Αν εισέλθει νερό στο προϊόν, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

• Μην χρησιμοποιείτε το προϊόν αν δεν είναι σωστά συνδεδεμένο το τρυπάνι και όλα τα καλύμματα. Αν το τρυπάνι δεν είναι σωστά συνδεδεμένο, μπορεί να χαλαρώσει και να προκληθεί τραυματισμός.

• Αφαιρέστε αντικείμενα όπως κλαδιά, κλωνάρια και πέτρες από την περιοχή εργασίας πριν χρησιμοποιήσετε το προϊόν.

• Τα αντικείμενα που χτυπούν πάνω στον εξοπλισμό διάστρωσης καλωδίου μπορεί να εκτιναχτούν και να προκαλέσουν τραυματισμό ή ζημιά. Να διατηρείτε τους παρευρισκόμενους και τα ζώα σε απόσταση ασφαλείας από το προϊόν.

• Μην χρησιμοποιείτε ποτέ το προϊόν σε κακές καιρικές συνθήκες, όπως ομίχλη, βροχή, ισχυρό άνεμο, έντονο κρύο και κίνδυνο κεραυνού. Η χρήση του προϊόντος σε κακές καιρικές συνθήκες, σε συνθήκες υγρασίας ή σε υγρές τοποθεσίες είναι εξαιρετικά κουραστική. Οι κακές καιρικές συνθήκες μπορεί να προκαλέσουν επικίνδυνες καταστάσεις, όπως ολισθηρές επιφάνειες.

• Να προσέχετε για πρόσωπα, αντικείμενα και καταστάσεις που μπορεί να αποτρέψουν την ασφαλή λειτουργία του προϊόντος. 1698 - 004 - 04.12.2023 97• Να προσέχετε για εμπόδια, όπως ρίζες, πέτρες, κλωνάρια, λακκούβες και χαντάκια. Το μακρύ γρασίδι μπορεί να κρύβει εμπόδια.

• Μην χρησιμοποιείτε το προϊόν σε πλαγιές με κλίση πάνω από 15°.

• Απαιτείται ιδιαίτερη προσοχή κατά την αλλαγή κατεύθυνσης σε πλαγιές. Να κατευθύνετε το προϊόν κατά πλάτος στις επιφάνειες με κλίση. Να μην μετακινείστε προς τα πάνω και προς τα κάτω.

• Να είστε ιδιαίτερα προσεκτικοί κοντά σε κρυφές γωνίες και αντικείμενα που εμποδίζουν το οπτικό σας

• Να βεβαιώνεστε ότι το τρυπάνι δεν χτυπά αντικείμενα, όπως πέτρες και ρίζες. Αυτό μπορεί να προκαλέσει ζημιά στο τρυπάνι και να λυγίσει τον άξονα του κινητήρα. Ένας λυγισμένος άξονας κινητήρα προκαλεί ισχυρούς κραδασμούς και πολύ υψηλό κίνδυνο χαλάρωσης του τρυπανιού.

• Σε περίπτωση πρόσκρουσης του τρυπανιού σε αντικείμενο ή αν διαπιστώσετε κραδασμούς, διακόψτε αμέσως τη λειτουργία του προϊόντος. Σβήστε το μοτέρ, τραβήξτε προς τα πάνω το κλειδί ασφαλείας και αφαιρέστε την μπαταρία. Περιμένετε μέχρι να σταματήσουν τα κινούμενα μέρη. Ελέγξτε το προϊόν για ζημιές. Σφίξτε τα χαλαρωμένα εξαρτήματα. Επισκευάστε τις ζημιές και αντικαταστήστε τα κατεστραμμένα εξαρτήματα. Η επισκευή θα πρέπει να γίνεται από εγκεκριμένο αντιπρόσωπο σέρβις.

• Μην στερεώνετε μόνιμα την ασφάλεια λειτουργίας διάτρησης στη λαβή, όταν έχει εκκινήσει ο κινητήρας.

• Τοποθετήστε το προϊόν σε μια σταθερή, επίπεδη επιφάνεια και εκκινήστε το.

• Να παραμένετε πάντα πίσω από το προϊόν κατά τη λειτουργία.

• Κατά τη λειτουργία του προϊόντος, θα πρέπει όλοι οι τροχοί να ακουμπούν στο έδαφος και να διατηρείτε και τα 2 χέρια πάνω στη λαβή.

• Κρατήστε τα χέρια και τα πόδια σας μακριά από το περιστρεφόμενο τρυπάνι.

• Μην γέρνετε το προϊόν όταν εκκινείτε τον κινητήρα ή όταν το προϊόν λειτουργεί.

• Να είστε προσεκτικοί όταν τραβάτε το προϊόν προς

• Μην ανασηκώνετε το προϊόν, όταν έχει εκκινήσει ο κινητήρας. Αν πρέπει να ανασηκώσετε το προϊόν, σβήστε πρώτα το μοτέρ, τραβήξτε προς τα πάνω το κλειδί ασφαλείας και αφαιρέστε την μπαταρία.

• Μην περπατάτε προς τα πίσω όταν χρησιμοποιείτε

• Απελευθερώστε την ασφάλεια λειτουργίας τρυπανιού για να σταματήσετε το τρυπάνι, όταν πρέπει να γείρετε το προϊόν για μεταφορά.

• Μην τρέχετε με το προϊόν όταν έχει εκκινήσει ο κινητήρας. Να περπατάτε πάντα προς τα εμπρός όταν χρησιμοποιείτε το προϊόν.

• Σβήστε τον κινητήρα προτού αλλάξετε το βάθος διάστρωσης καλωδίου. Μην προβαίνετε σε ρυθμίσεις ενώ έχει εκκινήσει ο κινητήρας.

• Μην αφήνετε το προϊόν εκτός του οπτικού πεδίου σας με τον κινητήρα σε λειτουργία. Σβήστε τον κινητήρα και βεβαιωθείτε ότι το τρυπάνι δεν περιστρέφεται.

• Οι δονήσεις στο προϊόν στη διάρκεια της λειτουργίας μπορεί να διαφέρουν από την αναγραφόμενη τιμή δόνησης στο Τεχνικά στοιχεία στη σελίδα 109

Η διαφορά οφείλεται σε διακυμάνσεις στον τρόπο χρήσης του προϊόντος. Εάν χρησιμοποιείτε το προϊόν συχνά ή για μεγάλα χρονικά διαστήματα, πρέπει να κάνετε τακτικά διαλείμματα για να αποφύγετε τραυματισμούς από δονήσεις. Οδηγίες ασφαλείας για τη λειτουργία Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω οδηγίες.

• Βεβαιωθείτε ότι το καλώδιο στον οδηγό καλωδίου είναι άθικτο.

• Βεβαιωθείτε ότι ο σωλήνας στο πτερύγιο τροφοδοσίας είναι άθικτος. Αντικαταστήστε το σωλήνα, αν έχει φθαρεί ή καταστραφεί. (Εικ. 16)

• Βεβαιωθείτε ότι τα άκρα γύρω από την οπή δεν είναι αιχμηρά και δεν έχουν καταστραφεί. Αντικαταστήστε το καλώδιο οδήγησης, εάν έχει υποστεί ζημιά.

• Βεβαιωθείτε ότι όλες οι βίδες είναι σφιγμένες.

• Βεβαιωθείτε ότι όλοι οι μοχλοί είναι στη νεκρά. Προσωπικός εξοπλισμός προστασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Ο προσωπικός εξοπλισμός προστασίας δεν μπορεί να εξαλείψει τον κίνδυνο τραυματισμών, ωστόσο μειώνει τη σοβαρότητά τους σε περίπτωση ατυχήματος. Ο αντιπρόσωπος θα σας βοηθήσει να επιλέξετε το σωστό εξοπλισμό.

• Να χρησιμοποιείτε αντιολισθητικές μπότες ή παπούτσια βαρέος τύπου. Να μην χρησιμοποιείτε το προϊόν με ανοιχτά παπούτσια ή ξυπόλυτοι.

• Χρησιμοποιήστε χοντρά, μακριά παντελόνια.

• Όταν χρειάζεται, να χρησιμοποιείτε προστατευτικά γάντια, για παράδειγμα κατά την τοποθέτηση, την επιθεώρηση ή τον καθαρισμό του εξοπλισμού διάστρωσης καλωδίου.

• Συνιστάται η χρήση προστατευτικών ακοής. Συσκευές ασφαλείας στο προϊόν ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Μην χρησιμοποιείτε το προϊόν με συσκευές ασφαλείας που έχουν υποστεί ζημιά ή δεν λειτουργούν σωστά.

1698 - 004 - 04.12.2023• Μην αφαιρείτε και μην τροποποιείτε τις διατάξεις

• Πρέπει να κάνετε τακτικά έλεγχο των συσκευών ασφαλείας. Εάν οι συσκευές ασφαλείας έχουν υποστεί ζημιά ή δεν λειτουργούν σωστά, απευθυνθείτε στον αντιπρόσωπο σέρβις της Husqvarna. Κλειδί ασφαλείας Το κλειδί ασφαλείας βρίσκεται κάτω από το καπάκι της μπαταρίας. Το κλειδί ασφαλείας συνδέει την μπαταρία που τροφοδοτεί με ρεύμα τον κινητήρα. Έλεγχος του κλειδιού ασφαλείας Το κλειδί ασφαλείας συνδέει την μπαταρία που τροφοδοτεί με ρεύμα τον κινητήρα.

• Θέστε σε λειτουργία και κατόπιν σβήστε το μοτέρ. Αν το κλειδί ασφαλείας λειτουργεί σωστά, το μοτέρ θα μπορεί να τεθεί σε λειτουργία μόνο όταν το κλειδί βρίσκεται στην κλειδαριά ασφαλείας. Ασφάλεια λειτουργίας διάτρησης Η ασφάλεια λειτουργίας διάτρησης διακόπτει το τρυπάνι. Όταν η ασφάλεια λειτουργίας διάτρησης απελευθερώνεται, το τρυπάνι σταματά. Για να ελέγξετε την ασφάλεια λειτουργίας διάτρησης, εκκινήστε τον κινητήρα και, στη συνέχεια, απελευθερώστε την ασφάλεια λειτουργίας διάτρησης. Εάν το τρυπάνι δεν σταματήσει σε 3 δευτερόλεπτα, απευθυνθείτε σε έναν εγκεκριμένο αντιπρόσωπος σέρβις της Husqvarna. (Εικ. 17) Ασφάλεια μπαταρίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Χρησιμοποιείτε επαναφορτιζόμενες μπαταρίες της Husqvarna ως πηγή ηλεκτρικής ισχύος μόνο για τα σχετικά προϊόντα της Husqvarna. Για την αποφυγή τραυματισμών, μην χρησιμοποιείτε την μπαταρία ως πηγή ηλεκτρικής ισχύος για άλλες συσκευές.

• Μην χρησιμοποιείτε μη επαναφορτιζόμενες

• Κίνδυνος ηλεκτροπληξίας. Μην συνδέετε τους ακροδέκτες της μπαταρίας σε κλειδιά, νομίσματα, βίδες ή άλλα μεταλλικά αντικείμενα. Αυτό μπορεί να προκαλέσει βραχυκύκλωμα της μπαταρίας.

• Μην τοποθετείτε αντικείμενα μέσα στις εγκοπές αερισμού της μπαταρίας.

• Διατηρείτε την μπαταρία μακριά από την ηλιακή ακτινοβολία, τη θερμότητα ή τις γυμνές φλόγες. Η μπαταρία μπορεί να εκραγεί και να προκαλέσει εγκαύματα ή/και χημικά εγκαύματα.

• Διατηρείτε την μπαταρία μακριά από συνθήκες βροχής και υγρασίας.

• Διατηρείτε την μπαταρία μακριά από πηγές μικροκυμάτων και υψηλής πίεσης.

• Μην προσπαθήσετε να αποσυναρμολογήσετε ή να διαλύσετε την μπαταρία.

• Αν η μπαταρία εμφανίσει διαρροή, φροντίστε το υγρό να μην έρθει σε επαφή με το δέρμα ή τα μάτια σας. Αν έρθετε σε επαφή με το υγρό, καθαρίστε την περιοχή με μεγάλη ποσότητα νερού και ζητήστε ιατρική βοήθεια.

• Χρησιμοποιείτε την μπαταρία του προϊόντος μόνο όταν η θερμοκρασία περιβάλλοντος είναι μεταξύ 5 °C και 40 °C.

• Χρησιμοποιείτε τον φορτιστή μπαταρίας μόνο όταν η θερμοκρασία περιβάλλοντος είναι μεταξύ 5 °C και 40 °C.

• Η μπαταρία δεν θα φορτίσει εάν η θερμοκρασία της μπαταρίας είναι πάνω από 50 °C.

• Μην καθαρίζετε την μπαταρία ή τον φορτιστή μπαταρίας με νερό. Ανατρέξτε στην ενότητα Καθαρισμός της μπαταρίας και του φορτιστή μπαταρίας στη σελίδα 106

• Μην χρησιμοποιείτε κατεστραμμένες μπαταρίες.

• Φυλάσσετε τις μπαταρίες μακριά από μεταλλικά αντικείμενα, όπως καρφιά, νομίσματα και κοσμήματα. Ασφάλεια φορτιστή μπαταρίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Χρησιμοποιείτε τους φορτιστές μπαταρίας QC για να φορτίζετε μόνο τις ανταλλακτικές μπαταρίες της Husqvarna.

• Κίνδυνος ηλεκτροπληξίας ή βραχυκυκλώματος. Μην τοποθετείτε αντικείμενα μέσα στις εγκοπές αερισμού του φορτιστή. Μην επιχειρείτε να αποσυναρμολογήσετε τον φορτιστή μπαταρίας. Μην συνδέετε ποτέ τους ακροδέκτες του φορτιστή σε μεταλλικά αντικείμενα. Χρησιμοποιήστε μια εγκεκριμένη πρίζα.

• Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία του. Το πεδίο αυτό, υπό ορισμένες συνθήκες, μπορεί να προκαλέσει παρεμβολές σε ενεργά ή παθητικά ιατρικά εμφυτεύματα. Προκειμένου να μειωθεί ο κίνδυνος παθήσεων που μπορεί να προκαλέσουν τραυματισμό ή θάνατο, συνιστούμε στα άτομα με ιατρικά εμφυτεύματα να συμβουλευτούν το θεράποντα ιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν να θέσουν το προϊόν σε λειτουργία.

• Να βεβαιώνεστε τακτικά ότι το καλώδιο ρεύματος του φορτιστή της μπαταρίας δεν έχει υποστεί ζημιά και ότι δεν παρουσιάζει ρωγμές.

• Μην σηκώνετε τον φορτιστή μπαταρίας από το καλώδιο ρεύματος. Για να αποσυνδέσετε τον φορτιστή της μπαταρίας από την πρίζα, τραβήξτε το βύσμα. Μην τραβάτε το καλώδιο. 1698 - 004 - 04.12.2023 99• Διατηρείτε το καλώδιο ρεύματος και το καλώδιο επέκτασης μακριά από νερό, λάδι και αιχμηρές γωνίες. Βεβαιωθείτε ότι το καλώδιο δεν έχει μαγκώσει σε πόρτες, φράκτες ή παρόμοια σημεία. Μπορεί να προκληθεί κίνδυνος τροφοδοσίας ρεύματος στο

• Μην καθαρίζετε τον φορτιστή μπαταρίας με νερό.

• Ο φορτιστής της μπαταρίας μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας από 8 ετών και άνω και από άτομα με περιορισμένες σωματικές, αισθητήριες ή διανοητικές ικανότητες ή από άτομα χωρίς εμπειρία και γνώση, εφόσον τον χρησιμοποιούν υπό επιτήρηση ή έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση του και κατανοούν τους κινδύνους που ενέχονται. Τα παιδιά δεν πρέπει να παίζουν με το φορτιστή της μπαταρίας. Τα παιδιά δεν πρέπει να εκτελούν εργασίες καθαρισμού και συντήρησης χωρίς επίβλεψη.

• Μην φορτίζετε μη επαναφορτιζόμενες μπαταρίες με το φορτιστή της μπαταρίας.

• Μην χρησιμοποιείτε τον φορτιστή μπαταρίας κοντά σε εύφλεκτα υλικά ή υλικά που μπορούν να προκαλέσουν διάβρωση. Μην καλύπτετε το φορτιστή μπαταρίας. Σε περίπτωση έκλυσης καπνού ή πυρκαγιάς, βγάλτε τον φορτιστή μπαταρίας από την

• Μην χρησιμοποιείτε έναν κατεστραμμένο φορτιστή

• Φορτίζετε την μπαταρία μόνο σε εσωτερικό και καλά αεριζόμενο χώρο μακριά από την ηλιακή ακτινοβολία. Μην φορτίζετε την μπαταρία σε συνθήκες υγρασίας. Οδηγίες ασφαλείας για τη συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Προτού εκτελέσετε εργασίες συντήρησης στο προϊόν, αφαιρέστε το κλειδί ασφαλείας.

• Να εκτελείτε σωστά τις εργασίες συντήρησης για να αυξήσετε τη διάρκεια ζωής του προϊόντος και να μειώσετε τον κίνδυνο ατυχημάτων. Να αναθέτετε τις επαγγελματικές επισκευές σε έναν εγκεκριμένο αντιπρόσωπο σέρβις. Επικοινωνήστε με τον πλησιέστερο αντιπρόσωπο σέρβις για περισσότερες πληροφορίες.

• Να πραγματοποιείτε μόνο τις εργασίες συντήρησης που περιλαμβάνονται στο παρόν εγχειρίδιο χρήσης.

• Χρησιμοποιείτε ανθεκτικά γάντια, όταν αγγίζετε τον εξοπλισμό διάστρωσης καλωδίου.

• Διατηρείτε το προϊόν καθαρό για καλύτερη απόδοση και μεγαλύτερη ασφάλεια.

• Να αναθέτετε στον αντιπρόσωπο σέρβις να ελέγχει συχνά το προϊόν και να κάνει τις απαραίτητες ρυθμίσεις και επισκευές.

• Φροντίστε να αντικαθιστάτε τυχόν κατεστραμμένα, φθαρμένα ή σπασμένα εξαρτήματα.

• Τηρείτε τις οδηγίες για την αλλαγή των αξεσουάρ. Χρησιμοποιήστε μόνο αξεσουάρ του κατασκευαστή.

• Αποθηκεύετε το προϊόν, την μπαταρία και τον φορτιστή μπαταρίας ξεχωριστά σε κλειδωμένο εσωτερικό χώρο χωρίς υγρασία, όταν δεν τα χρησιμοποιείτε. Βεβαιωθείτε ότι τα παιδιά και τα μη εξουσιοδοτημένα άτομα δεν έχουν πρόσβαση στο προϊόν, την μπαταρία ή τον φορτιστή μπαταρίας. Συναρμολόγηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού συναρμολογήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια. Τοποθέτηση του τρυπανιού

1. Τοποθετήστε το τρυπάνι (A) στην κεφαλή διάτρησης

(B) και τοποθετήστε τη μακριά βίδα (C). (Εικ. 18) Περιεχόμενα Απαιτείται εξαγωνικό κλειδί 6 mm για την τοποθέτηση του τρυπανιού.

2. Τοποθετήστε την κεφαλή διάτρησης στον άξονα (D)

με την κοντή βίδα (E).

3. Σφίξτε τις βίδες.

Τοποθέτηση του καλωδίου Το προϊόν διαθέτει μηχανισμό περιτύλιξης καλωδίου με συμπλέκτη, ο οποίος μπορεί να αφαιρεθεί.

1. Τοποθετήστε το καλώδιο στον μηχανισμό

περιτύλιξης καλωδίου. Χρησιμοποιήστε το κουμπί για να περιστρέψετε τον μηχανισμό περιτύλιξης καλωδίου δεξιόστροφα. Περιεχόμενα Το καλώδιο πρέπει να τοποθετηθεί δεξιόστροφα στον μηχανισμό περιτύλιξης καλωδίου, ώστε να ξετυλίγεται ομαλά κατά τη διάρκεια της λειτουργίας.(Εικ. 19)

2. Σπρώξτε το καλώδιο μέσα στον σωλήνα στο

πτερύγιο τροφοδοσίας (A) μέχρι το καλώδιο να βγει από το κάτω μέρος (B) περίπου 5 cm. (Εικ. 20) 100 1698 - 004 - 04.12.2023Τοποθέτηση και αφαίρεση του μηχανισμού περιτύλιξης καλωδίου 1. Χαλαρώστε τη χειρόβιδα (Α). (Εικ. 21)2. Αφαιρέστε το εξάρτημα συγκράτησης (Β).3. Αφαιρέστε τον μηχανισμό περιτύλιξης καλωδίου (C).4. Τοποθετήστε τον μηχανισμό περιτύλιξης καλωδίου(D). Εάν χρειάζεται, χρησιμοποιήστε τονπροσαρμογέα. (Εικ. 22)5. Τοποθετήστε το εξάρτημα συγκράτησης (Ε) καισφίξτε τη χειρόβιδα (F).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, πρέπει ναδιαβάσετε και να κατανοήσετε το κεφάλαιογια την ασφάλεια. Husqvarna Fleet Services

Η εφαρμογή Husqvarna Fleet Services είναι μια λύσηcloud που παρέχει στο χειριστή μια επισκόπηση όλωντων συνδεδεμένων προϊόντων. Σε αυτό το προϊόνμπορεί να εγκατασταθεί ένας αισθητήρας HusqvarnaFleet Services . Ο αισθητήρας Husqvarna FleetServices συλλέγει δεδομένα για το προϊόν και σαςεπιτρέπει να συνδεθείτε στο σύστημα Husqvarna FleetServices . Το σύστημα Husqvarna Fleet Services αναφέρει δεδομένα όπως ο χρόνος λειτουργίας, ταδιαστήματα συντήρησης και η θέση του προϊόντος.Για περισσότερες πληροφορίες σχετικά με την εφαρμογήHusqvarna Fleet Services , κατεβάστε την εφαρμογήHusqvarna Fleet Services ή επικοινωνήστε με τοναντιπρόσωπο της Husqvarna. Προετοιμασία του αισθητήρα (παρελκόμενο) 1. Χρησιμοποιήστε το κλειδί αισθητήρα για να ανοίξετετο καπάκι του αισθητήρα. (Εικ. 23)2. Αφαιρέστε τον αισθητήρα.3. Συνδέστε την μπαταρία στον αισθητήρα. Η λυχνίαLED του αισθητήρα ανάβει. (Εικ. 24)4. Κατεβάστε την εφαρμογή Husqvarna FleetServices

5. Συνδεθείτε στην εφαρμογή Husqvarna FleetServices

6. Εκτελέστε τη διαδικασία σύζευξης. Ανατρέξτε στηνενότητα

Εκτέλεση διαδικασίας σύζευξης μεταξύ της εφαρμογής και του προϊόντος στη σελίδα 101 Εκτέλεση διαδικασίας σύζευξης μεταξύ της εφαρμογής και του προϊόντος

1. Συνδεθείτε στην εφαρμογή Husqvarna FleetServices

2. Επιλέξτε το προϊόν σας στην εφαρμογή.3. Σαρώστε τον κωδικό πίσω από τον αισθητήρα μετην κινητή σας συσκευή, για να εγκαταστήσετε τοναισθητήρα στην εφαρμογή. Περιεχόμενα Η διαδικασία σύζευξης μεταξύ τηςεφαρμογής και του προϊόντος θα πρέπει να γίνειμόνο μία φορά. Εγκατάσταση του αισθητήρα

1. Βεβαιωθείτε ότι ο αισθητήρας είναι συνδεδεμένοςστην εφαρμογή Husqvarna Fleet Services

Ανατρέξτε στην ενότητα Εκτέλεση διαδικασίας σύζευξης μεταξύ της εφαρμογής και του προϊόντος στη σελίδα 101

2. Ανοίξτε 2 οπές σύμφωνα με τα σημάδια στην εσοχήτου περιβλήματος. (Εικ. 25)

Περιεχόμενα Βεβαιωθείτε ότι οι οπές έχουν την ίδια διάσταση με τα πριτσίνια που παρέχονται με τοναισθητήρα.3. Χρησιμοποιήστε μια πένσα για να αφαιρέσετε τιςεξωτερικές οπές στην εσοχή του αισθητήρα. (Εικ. 26)4. Ανοίξτε 2 οπές σύμφωνα με τα σημάδια στην εσοχήτου αισθητήρα. (Εικ. 27)5. Ευθυγραμμίστε την εσοχή του αισθητήρα με τηνεσοχή του περιβλήματος. (Εικ. 28)6. Στερεώστε την εσοχή του αισθητήρα με τα πριτσίνια.7. Τοποθετήστε τον αισθητήρα στη σχετική εσοχή.Ευθυγραμμίστε το λευκό σημάδι του αισθητήρα με τοσημάδι επάνω στην εσοχή του αισθητήρα. (Εικ. 29)8. Κλείστε το καπάκι του αισθητήρα και κλειδώστε τομε το κλειδί αισθητήρα. Βεβαιωθείτε ότι το επάνωμέρος του γράμματος "H" από τη λέξη Husqvarnaείναι στραμμένο προς την αντίθετη κατεύθυνση απότο κλειδί ασφαλείας. (Εικ. 30)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτούχρησιμοποιήσετε την μπαταρία, πρέπει ναδιαβάσετε και να κατανοήσετε το κεφάλαιοσχετικά με την ασφάλεια. Πρέπει επίσης ναδιαβάσετε και να κατανοήσετε το εγχειρίδιοχρήσης για την μπαταρία και τον φορτιστήτης μπαταρίας.Διατηρείτε την μπαταρία και τον φορτιστή μπαταρίας στιςσωστές θερμοκρασίες περιβάλλοντος.1698 - 004 - 04.12.2023 101Θερμοκρασία περιβάλλοντος Λειτουργία της μπα-

5 °C - 40 °C Φόρτιση μπαταρίας 5 °C - 40 °C Κατάσταση μπαταρίας Στην οθόνη εμφανίζονται η εναπομένουσα χωρητικότητα της μπαταρίας και τυχόν προβλήματα της μπαταρίας. Η χωρητικότητα της μπαταρίας εμφανίζεται για 5 δευτερόλεπτα μετά την απενεργοποίηση του προϊόντος ή το πάτημα του κουμπιού της ένδειξης μπαταρίας. Το προειδοποιητικό σύμβολο στην μπαταρία ανάβει όταν παρουσιαστεί σφάλμα. Ανατρέξτε στην ενότητα Μπαταρία στη σελίδα 107

(Εικ. 31) Ενδεικτικές λυχνίες LED Κατάσταση μπαταρίας Όλες οι ενδεικτικές λυχνίες LED είναι αναμμένες Πλήρως φορτισμένη (75-100%) Οι ενδεικτικές λυχνίες LED 1, LED 2, LED 3 είναι

Η μπαταρία είναι φορτι- σμένη κατά 50%-75% Οι ενδεικτικές λυχνίες LED 1, LED 2 είναι αναμμένες Η μπαταρία είναι φορτι- σμένη κατά 25%-50% Η ενδεικτική λυχνία LED 1 είναι αναμμένη Η μπαταρία είναι φορτι- σμένη κατά 0%-25%. Η ενδεικτική λυχνία LED 1 αναβοσβήνει Η μπαταρία είναι άδεια. Φορτίστε την μπαταρία. Φόρτιση της μπαταρίας Φορτίστε την μπαταρία πριν από την πρώτη χρήση. Η μπαταρία είναι φορτισμένη μόνο κατά 30% όταν παρέχεται στον πελάτη. Περιεχόμενα Ο φορτιστής της μπαταρίας πρέπει να συνδέεται σε παροχή με τάση και συχνότητα ίδια με αυτή που ορίζεται στην πινακίδα στοιχείων. Η φόρτιση της μπαταρίας δεν είναι δυνατή αν η θερμοκρασία της μπαταρίας είναι μεγαλύτερη από 50 °C. Ο φορτιστής της μπαταρίας μειώνει τη θερμοκρασία πριν ξεκινήσει η φόρτιση.

1. Συνδέστε το ένα άκρο του καλωδίου ρεύματος του

φορτιστή μπαταρίας στην υποδοχή του φορτιστή

2. Συνδέστε το άλλο άκρο του καλωδίου ρεύματος

του φορτιστή μπαταρίας σε μια γειωμένη πρίζα. Η ενδεικτική λυχνία LED στον φορτιστή της μπαταρίας θα αναβοσβήσει με πράσινο χρώμα μία φορά. (Εικ. 32)

3. Τοποθετήστε την μπαταρία στο φορτιστή μπαταρίας.

Όταν η μπαταρία συνδεθεί σωστά στον φορτιστή, ανάβει η πράσινη λυχνία στον φορτιστή. (Εικ. 33)

4. Η μπαταρία είναι πλήρως φορτισμένη, όταν ανάψουν

όλες οι λυχνίες LED στην μπαταρία. Ο μέγιστος χρόνος φόρτισης της μπαταρίας δεν θα πρέπει να υπερβαίνει τις 24 ώρες.

5. Για να αποσυνδέσετε τον φορτιστή της μπαταρίας

από την πρίζα, τραβήξτε το φις και όχι το καλώδιο.

6. Αφαιρέστε την μπαταρία από το φορτιστή.

Κατάσταση φόρτισης της μπαταρίας Μια μπαταρία ιόντων λιθίου της Husqvarna μπορεί να φορτιστεί ή να χρησιμοποιηθεί σε όλα τα επίπεδα φόρτισης. Δεν προκαλείται ζημιά στην μπαταρία. Μια πλήρως φορτισμένη μπαταρία δεν θα χάσει το φορτίο της όταν παραμείνει στον φορτιστή. Οθόνη LED Κατάσταση φόρτισης Η ενδεικτική λυχνία LED 1 αναβοσβήνει 0%-25% Η ενδεικτική λυχνία LED 1 είναι αναμμένη, η ενδει- κτική λυχνία LED 2 αναβο-

25%-50% Οι ενδεικτικές λυχνίες LED 1, LED 2 είναι αναμμένες, η ενδεικτική λυχνία LED 3 αναβοσβήνει 50%-75% Οι ενδεικτικές λυχνίες LED 1, LED 2, LED 3 είναι αναμμένες, η ενδεικτική λυχνία LED 4 αναβοσβή-

75%-100% Οι λυχνίες LED 1, LED 2, LED 3, LED 4 είναι αναμ-

Πλήρως φορτισμένη Ενέργειες πριν από τη χρήση του

1. Ποτίστε το έδαφος την ημέρα πριν από την εργασία,

τους καλοκαιρινούς μήνες ή όταν το χώμα είναι ξερό.

2. Βεβαιωθείτε ότι άνθρωποι και ζώα βρίσκονται σε

απόσταση τουλάχιστον 20 μέτρων από το προϊόν.

3. Τοποθετήστε το καλώδιο στον μηχανισμό

περιτύλιξης καλωδίου. Ανατρέξτε στην ενότητα Τοποθέτηση του καλωδίου στη σελίδα 100

4. Ρυθμίστε το βάθος διάστρωσης του καλωδίου.

Ανατρέξτε στην ενότητα Ρύθμιση του βάθους διάστρωσης καλωδίου στη σελίδα 103

5. Συνδέστε το άκρο του καλωδίου σε έναν πάσσαλο.

1698 - 004 - 04.12.2023Εκκίνηση του προϊόντος

1. Γείρετε τη λαβή προς το πλάι. Ανατρέξτε στην

Κλίση της λαβής στη σελίδα 103

2. Ανοίξτε το καπάκι της μπαταρίας.

3. Τοποθετήστε μια φορτισμένη μπαταρία μέσα στην

υποδοχή μπαταρίας 1 κάτω από το καπάκι της μπαταρίας. Για μεγαλύτερη διάρκεια λειτουργίας, τοποθετήστε μια δεύτερη φορτισμένη μπαταρία στην υποδοχή μπαταρίας 2.

4. Αποσυνδέστε το κλειδί ασφαλείας από τη θήκη του

5. Πιέστε το κλειδί ασφαλείας μέσα στην κλειδαριά

ασφαλείας. (Εικ. 34)

6. Παραμείνετε πίσω από το προϊόν.

7. Πατήστε το κουμπί αναμονής (A) στον πίνακα

ελέγχου. Ανάβει η ενδεικτική λυχνία αναμονής (B). (Εικ. 35)

8. Πατήστε το κουμπί έναρξης/διακοπής λειτουργίας (C)

μέχρι να παραμείνει πατημένο. Ο κινητήρας εκκινεί. ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε το προϊόν εάν η προειδοποιητική λυχνία (D) αναβοσβήνει με κόκκινο χρώμα.

9. Για να θέσετε σε λειτουργία το τρυπάνι, σπρώξτε

την ασφάλεια λειτουργίας διάτρησης προς την κατεύθυνση της λαβής. (Εικ. 36) Χρήση της κίνησης στους τροχούς

• Για να ξεκινήσετε τη μετάδοση κίνηση στους τροχούς, τραβήξτε την ασφάλεια ελέγχου κίνησης (Α) προς την κατεύθυνση της λαβής. (Εικ. 37)

• Απελευθερώστε την ασφάλεια ελέγχου κίνησης για να αποσυμπλέξετε τη μετάδοση κίνησης στους

Ρύθμιση του βάθους διάστρωσης

1. Χαλαρώστε τη χειρόβιδα (Α). (Εικ. 38)

2. Ρυθμίστε τον τροχό στήριξης (B) στο απαιτούμενο

βάθος διάστρωσης καλωδίου και σφίξτε τη χειρόβιδα. Περιεχόμενα Οι αριθμοί (C) στην πλευρά του σωλήνα του τροχού στήριξης δείχνουν το βάθος διάστρωσης του καλωδίου σε cm. Το βάθος διάστρωσης του καλωδίου μπορεί να ρυθμιστεί μεταξύ 1–6 cm. Ρύθμιση του ύψους της χειρολαβής Το ύψος της χειρολαβής μπορεί να ρυθμιστεί σε 5

1. Γυρίστε τη λαβή (A) αριστερόστροφα για να τη

χαλαρώσετε και αφαιρέστε τη χειρόβιδα (B). (Εικ. 39)

2. Ρυθμίστε το ύψος της λαβής και τοποθετήστε τη

χειρόβιδα στην οπή της πλησιέστερης θέσης.

3. Γυρίστε τη λαβή δεξιόστροφα για να την σφίξετε.

Κλίση της λαβής Μπορείτε να δώσετε κλίση στη λαβή για να μην σας χτυπήσουν αντικείμενα, όταν χρησιμοποιείτε το προϊόν. Η λαβή μπορεί να πάρει κλίση σε 4 θέσεις στη δεξιά πλευρά και 4 θέσεις στην αριστερή πλευρά.

1. Τραβήξτε μέχρι τέρμα την ασφάλεια κλίσης λαβής

(A) προς την κατεύθυνση της λαβής και κρατήστε την. Η ασφάλεια κλίσης λαβής βρίσκεται στην κάτω αριστερή πλευρά της λαβής. (Εικ. 40)

2. Γείρετε τη λαβή σε 1 από τις 4 θέσεις προς τα

αριστερά ή προς τα δεξιά και απελευθερώστε την ασφάλεια κλίσης της λαβής. Βεβαιωθείτε ότι ο πείρος που ασφαλίζει τη λαβή στη θέση της βρίσκεται σε 1 από τις υποδοχές. (Εικ. 41) Κλείδωμα της λειτουργίας περιστροφής του πτερυγίου τροφοδοσίας Για να αυξήσετε την ακρίβεια κατεύθυνσης όταν τοποθετείτε το καλώδιο σε ευθύγραμμα τμήματα μεγάλου μήκους, μπορείτε να κλειδώσετε τη λειτουργία περιστροφής του πτερυγίου τροφοδοσίας.

• Βεβαιωθείτε ότι το πτερύγιο τροφοδοσίας βρίσκεται στην ίδια κατεύθυνση με το προϊόν και σφίξτε τη λαβή (A). (Εικ. 42) Ρύθμιση του καλωδίου οδήγησης Το προϊόν είναι ρυθμισμένο για καλώδια 4 mm. Αν το καλώδιο έχει μεγαλύτερη διάμετρο, το καλώδιο οδήγησης πρέπει να ρυθμιστεί.

1. Χαλαρώστε τις 2 βίδες. (Εικ. 43)

2. Μετακινήστε το καλώδιο οδήγησης λίγα χιλιοστά

3. Σφίξτε τις 2 βίδες.

Ρύθμιση του πλάτους του μετατροχίου Η θέση των τροχών μπορεί να ρυθμιστεί για διάφορα μετατρόχια. Υπάρχουν 4 οπές ρύθμισης στον άξονα στην αριστερή πλευρά και 4 οπές ρύθμισης στον άξονα στη δεξιά πλευρά. Το μετατρόχιο μπορεί να ρυθμιστεί στα 250, 270, 290 ή 310 mm από το κέντρο του

1. Τραβήξτε προς τα έξω τον πείρο (Α).

2. Ρυθμίστε τους τροχούς στο απαραίτητο μετατρόχιο.

3. Τοποθετήστε τον πείρο σε μία από τις 4 οπές (B) του

4. Ασφαλίστε το ελατήριο ασφαλείας.

1698 - 004 - 04.12.2023 103Εκκίνηση της εργασίας Μετά την εγκατάσταση του καλωδίου και του τρυπανιού, ο χειριστής πρέπει να στερεώσει το καλώδιο στο έδαφος.

1. Τοποθετήστε έναν πάσσαλο στο έδαφος.

2. Στερεώστε το τμήμα του καλωδίου που βγαίνει

από το κάτω μέρος του καλωδίου οδήγησης στον

Χρήση του οδηγού 2 καλωδίων Αν το προϊόν βγει έξω από την εξωτερική περίμετρο της περιοχής εργασίας, είναι απαραίτητο να τοποθετήσετε 2 καλώδια ταυτόχρονα.

1. Περάστε ένα καλώδιο κατά μήκος ολόκληρης της

περιμέτρου. Ανατρέξτε στις εικόνες (A) και (B). (Εικ.

2. Όταν βρίσκεστε στο σημείο που φαίνεται στην

εικόνα (C), τοποθετήστε τον τροχό στήριξης στην υψηλότερη θέση για να αφαιρέσετε το πτερύγιο τροφοδοσίας από το έδαφος. Στερεώστε το καλώδιο με έναν πάσσαλο και συνεχίστε με το καλώδιο πάνω από το έδαφος μέχρι να φτάσετε στο επόμενο σημείο. (Εικ. 47)

3. Στερεώστε το καλώδιο με έναν πάσσαλο στο σημείο

που φαίνεται στην εικόνα (D). (Εικ. 48)

4. Τοποθετήστε το πτερύγιο τροφοδοσίας στο σωστό

βάθος διάστρωσης καλωδίων και συνεχίστε να τοποθετείτε το καλώδιο για να δημιουργήσετε τη νησίδα. Ανατρέξτε στην εικόνα (E). (Εικ. 49)

5. Όταν φτάσετε στο σημείο που υποδεικνύεται στην

εικόνα (F), αφαιρέστε τον πάσσαλο και καθαρίστε το πτερύγιο τροφοδοσίας. Ανατρέξτε στην ενότητα Καθαρισμός του πτερύγιου τροφοδοσίας στη σελίδα

6. Συναρμολογήστε το καλώδιο πάνω από το έδαφος

στο καλώδιο οδήγησης. (Εικ. 51)

7. Τοποθετήστε ταυτόχρονα τα δύο καλώδια μέχρι

το σημείο που υποδεικνύεται στην εικόνα (G). Στερεώστε τα δύο καλώδια σε έναν πάσσαλο και αποσυνδέστε το δεύτερο καλώδιο από το καλώδιο οδήγησης. (Εικ. 52)

8. Συνεχίστε να τοποθετείτε το καλώδιο της περιμέτρου

έως το σημείο που φαίνεται στην εικόνα (H). (Εικ. 53) Διακοπή λειτουργίας του προϊόντος Το προϊόν σταματά να λειτουργεί, αν δεν το χρησιμοποιήσετε για 3 λεπτά.

1. Απελευθερώστε την ασφάλεια μετάδοσης κίνησης (A)

για να αποσυμπλέξετε τη μετάδοση κίνησης στους τροχούς. (Εικ. 37)

2. Απελευθερώστε την ασφάλεια λειτουργίας διάτρησης

για να σταματήσετε τη λειτουργία του τρυπανιού. (Εικ. 17)

3. Πατήστε το κουμπί έναρξης/διακοπής λειτουργίας

στον πίνακα ελέγχου.

4. Πατήστε το κουμπί αναμονής στον πίνακα ελέγχου.

5. Ανοίξτε το καπάκι της μπαταρίας.

6. Αφαιρέστε το κλειδί ασφαλείας από την κλειδαριά

ασφαλείας και τοποθετήστε το στη θήκη του.

7. Καθαρίστε το πτερύγιο τροφοδοσίας με το ξέστρο.

Ανατρέξτε στην ενότητα Καθαρισμός του πτερύγιου τροφοδοσίας στη σελίδα 105

8. Καθαρίζετε και λιπαίνετε την κεφαλή διάτρησης

έπειτα από κάθε εργασία. Ανατρέξτε στην ενότητα Καθαρισμός και λίπανση της κεφαλής του τρυπανιού στη σελίδα 105

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης, πρέπει να διαβάσετε και να κατανοήσετε το κεφάλαιο για την ασφάλεια. Για όλες τις εργασίες συντήρησης και επισκευής στο προϊόν, είναι απαραίτητη ειδική εκπαίδευση. Μπορούμε να εγγυηθούμε για τη διαθεσιμότητα των επαγγελματικών επισκευών και τη συντήρηση. Για λεπτομερέστερες πληροφορίες, ανατρέξτε στη σελίδα www.husqvarna.com. Πρόγραμμα συντήρησης Τα διαστήματα συντήρησης υπολογίζονται με βάση την καθημερινή χρήση του προϊόντος. Τα διαστήματα αλλάζουν αν το προϊόν δεν χρησιμοποιείται καθημερινά. Για τις εργασίες συντήρησης που επισημαίνονται με αστερίσκο (*), ανατρέξτε στην ενότητα

ασφαλείας στο προϊόν στη σελίδα 98

Πραγματοποιήστε γενική επιθεώρηση. X Επιβεβαίωση της μη ελαττωματικής λειτουργίας των συσκευών ασφαλείας στο

Ελέγξτε το τρυπάνι και το πτερύγιο τροφοδοσίας. X Ελέγξτε την ασφάλεια λειτουργίας διάτρησης *. X Βεβαιωθείτε ότι το κουμπί έναρξης/διακοπής λειτουργίας λειτουργεί σωστά και ότι δεν είναι ελαττωματικό.

Έλεγχος της μπαταρίας για ζημιά. X Έλεγχος της φόρτισης της μπαταρίας. X Έλεγχος της σωστής λειτουργίας των κουμπιών απασφάλισης της μπαταρίας και της ασφάλισης της μπαταρίας μέσα στο προϊόν.

Καθαρίστε τα στόμια εισαγωγής αέρα στον κινητήρα. Βεβαιωθείτε ότι τα στόμια εισαγωγής αέρα δεν έχουν χόρτα ή χώματα.

Λιπάνετε τα άβαφα εξαρτήματα. X Λιπάνετε τα εξαρτήματα στα οποία έχει φθαρεί η επιψευδαργύρωση. X Καθαρίστε και λιπάνετε την κεφαλή του τρυπανιού. X Καθαρίστε το πτερύγιο τροφοδοσίας. X Έλεγχος του φορτιστή μπαταρίας για τυχόν ζημιές και έλεγχος για σωστή λειτουρ-

Έλεγχος των συνδέσεων μεταξύ της μπαταρίας και του προϊόντος. Επιπλέον, έλεγχος της σύνδεσης μεταξύ της μπαταρίας και του φορτιστή μπαταρίας.

Καθαρισμός του πτερύγιου τροφοδοσίας

• Αφαιρέστε το χώμα και καθαρίστε το πτερύγιο τροφοδοσίας με το ξέστρο. (Εικ. 54) Αντικατάσταση του πτερύγιου τροφοδοσίας

1. Γείρετε το προϊόν προς τα εμπρός και τοποθετήστε

2. Αφαιρέστε τις 2 βίδες (A) και το πτερύγιο

τροφοδοσίας (B). (Εικ. 55)

3. Τοποθετήστε το καινούργιο πτερύγιο τροφοδοσίας με

την αντίστροφη σειρά. Αντικατάσταση του τρυπανιού

1. Αφαιρέστε το γρασίδι και τα χώματα από το προϊόν.

ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι δεν εισέρχονται χώματα ή άλλα ανεπιθύμητα υλικά στο τρυπάνι στη διάρκεια της τοποθέτησης. Περιεχόμενα Καθαρίζετε και λιπαίνετε το περίβλημα του τρυπανιού κάθε φορά μετά την

2. Αφαιρέστε την κοντή βίδα (A) και την κεφαλή

διάτρησης (B) από τον άξονα (C). (Εικ. 56) Περιεχόμενα Απαιτείται εξαγωνικό κλειδί 6 mm για την αντικατάσταση του τρυπανιού.

3. Αφαιρέστε τη μακριά βίδα (D) και το τρυπάνι (E) από

την κεφαλή διάτρησης.

4. Τοποθετήστε καινούργιο τρυπάνι στην κεφαλή

διάτρησης και τοποθετήστε τη μακριά βίδα.

5. Τοποθετήστε την κεφαλή διάτρησης στον άξονα.

6. Σφίξτε τις βίδες.

Καθαρισμός και λίπανση της κεφαλής του τρυπανιού Καθαρίζετε καλά την κεφαλή διάτρησης έπειτα από κάθε

1. Γείρετε το προϊόν προς τα εμπρός και τοποθετήστε

2. Αφαιρέστε το γρασίδι, τα χώματα και τα ανεπιθύμητα

υλικά με μια μαλακή βούρτσα.

3. Χρησιμοποιήστε πεπιεσμένο αέρα για να αφαιρέσετε

μικρότερα σωματίδια γρασιδιού και χωμάτων.

4. Αφαιρέστε τις βίδες (A) από την κεφαλή διάτρησης

(B) και αφαιρέστε το τρυπάνι (C). (Εικ. 56) 1698 - 004 - 04.12.2023 1055. Χαλαρώστε τις 2 βίδες (D) και αφαιρέστε το πτερύγιο τροφοδοσίας (E). (Εικ. 57)

6. Αφαιρέστε τη βίδα (F) και αφαιρέστε την κεφαλή

διάτρησης (G) από τον άξονα (H). (Εικ. 58)

7. Χρησιμοποιήστε πεπιεσμένο αέρα για να καθαρίσετε

το προϊόν. Βεβαιωθείτε ότι έχουν αφαιρεθεί όλα τα χώματα, το γρασίδι και άλλα ανεπιθύμητα υλικά.

8. Εάν είναι απαραίτητο, αφαιρέστε το βρόμικο γράσο

με κατάλληλο διαλύτη.

9. Καθαρίστε όλα τα εξαρτήματα με κατάλληλο διαλύτη

10. Εφαρμόστε αδιάβροχο γράσο στον άξονα. (Εικ. 59)

Καθαρισμός της μπαταρίας και του φορτιστή μπαταρίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην καθαρίζετε την μπαταρία ή τον φορτιστή μπαταρίας με

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε χημικές ουσίες για τον καθαρισμό της μπαταρίας.

• Βεβαιωθείτε ότι η μπαταρία και ο φορτιστής είναι καθαροί και στεγνοί προτού τοποθετήστε την μπαταρία στον φορτιστή.

• Καθαρίστε τους πόλους της μπαταρίας με πεπιεσμένο αέρα ή χρησιμοποιήστε μαλακό και στεγνό πανί.

• Καθαρίστε τις επιφάνειες της μπαταρίας και του φορτιστή της μπαταρίας με μαλακό και στεγνό πανί. Αντιμετώπιση προβλημάτων Αντιμετώπιση προβλημάτων Εάν δεν μπορείτε να βρείτε λύση για το πρόβλημα που αντιμετωπίζετε σε αυτό το εγχειρίδιο, απευθυνθείτε στον αντιπρόσωπο σέρβις της Husqvarna. Πρόβλημα Αιτία Ο κινητήρας δεν εκκινεί. Η μπαταρία δεν είναι φορτισμένη. Η μπαταρία δεν έχει τοποθετηθεί σωστά. Η μπαταρία είναι ελαττωματική. Ο πίνακας ελέγχου είναι ελαττωματικός. Το τρυπάνι δεν περιστρέφεται. Ο ιμάντας είναι φθαρμένος. Ο ιμάντας έχει ολισθήσει έξω από τις τροχαλίες. Ο μοχλός δεν τεντώνει επαρκώς τον ιμάντα. Το τρυπάνι εξακολουθεί να περιστρέ- φεται όταν απελευθερώνεται η ασφά- λεια της λειτουργίας διάτρησης. Το καλώδιο από την ασφάλεια λειτουργίας διάτρησης είναι φθαρμένο ή κατε-

Το προϊόν δεν λειτουργεί σωστά. Το τρυπάνι είναι φθαρμένο ή έχει υποστεί ζημιά. Το τρυπάνι δεν έχει τοποθετηθεί σωστά. Το προϊόν δεν κινείται όταν συμπλέ- κεται η ασφάλεια μετάδοσης κίνησης. Το καλώδιο από την ασφάλεια μετάδοσης κίνησης έχει φθαρεί ή έχει υποστεί

Οι ιμάντες του συστήματος μετάδοσης κίνησης είναι φθαρμένοι. Η αλυσίδα έχει σπάσει ή δεν έχει επαρκή τάνυση. Οι δίσκοι συμπλέκτη στο περίβλημα του συστήματος μετάδοσης κίνησης είναι

106 1698 - 004 - 04.12.2023Πρόβλημα Αιτία Η κεφαλή διάτρησης δεν μπορεί να

Υπάρχει ανεπιθύμητο υλικό στη μονάδα. Υπάρχει οξείδωση στο σύστημα. Η μόνωση του καλωδίου που έχει το- ποθετηθεί στο έδαφος έχει υποστεί

Η οπή εξόδου του καλωδίου στο πτερύγιο τροφοδοσίας έχει υποστεί ζημιά. Ο σωλήνας που περιέχει το καλώδιο και που αποτελεί μέρος του πτερύγιου τροφοδοσίας είναι βρόμικος.

Λυχνία LED στην μπα-

Η πράσινη λυχνία LED αναβοσβήνει. Η τάση της μπαταρίας είναι χαμηλή. Φορτίστε την μπαταρία. Ανατρέξτε στην ενότητα Φόρτιση της μπαταρίας στη σελίδα 102

Η λυχνία LED σφάλμα- τος αναβοσβήνει. Η μπαταρία έχει χαμηλή στάθμη φόρ-

Φορτίστε την μπαταρία. Ανατρέξτε στην ενότητα Μπαταρία στη σελίδα 107

Η θερμοκρασία στο περιβάλλον ερ- γασίας είναι πολύ υψηλή ή πολύ χα-

Χρησιμοποιείτε την μπαταρία σε θερμοκρασίες με- ταξύ -10 °C και 40 °C. Υπέρταση. Βεβαιωθείτε ότι η τάση του δικτύου ρεύματος εί- ναι ίδια με εκείνη που αναγράφεται στην πινακίδα στοιχείων στο προϊόν. Αφαιρέστε την μπαταρία από το φορτιστή. Περι- μένετε 5 δευτερόλεπτα και προσπαθήστε ξανά να φορτίσετε την μπαταρία. Αν το πρόβλημα εξα- κολουθεί να εμφανίζεται, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις. Η λυχνία LED σφάλμα- τος είναι αναμμένη. Η διαφορά τάσης μεταξύ των στοι- χείων της μπαταρίας είναι πολύ μεγά- λη (1 V). Επικοινωνήστε με έναν εγκεκριμένο αντιπρόσωπο

Φορτιστής μπαταρίας Λυχνία LED στον φορτιστή της μπατα-

Η λυχνία LED σφάλ- ματος αναβοσβήνει. Η θερμοκρασία στο περιβάλλον εργασίας είναι πολύ υψηλή ή πο-

Χρησιμοποιήστε τον φορτιστή της μπαταρίας σε θερμο- κρασίες μεταξύ 5 °C και 40 °C. Η λυχνία LED σφάλ- ματος είναι αναμμένη. Επικοινωνήστε με έναν εγκεκριμένο αντιπρόσωπο σέρ-

1698 - 004 - 04.12.2023 107Ταμπλό ελέγχου Κωδικός σφάλμα- τος (αριθμός αναλα-

Πιθανά σφάλματα Πιθανή διαδικασία 5 Η ταχύτητα του μοτέρ μειώνεται υπερβολικά και το μοτέρ σταματά. Καθαρίστε την κεφαλή διάτρησης και μειώστε το βάθος διάστρωσης του καλωδίου. Ανα- τρέξτε στις ενότητες Καθαρισμός και λίπανση της κεφαλής του τρυπανιού στη σελίδα 105

Ρύθμιση του βάθους διάστρωσης καλω- δίου στη σελίδα 103 . Αν το σφάλμα εξακο- λουθεί να εμφανίζεται, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις. 8 Η μπαταρία έχει χαμηλή στάθμη φόρτισης. Φορτίστε την μπαταρία. Ανατρέξτε στην ενό-

Φόρτιση της μπαταρίας στη σελίδα 102

9 Σφάλμα μπαταρίας ή έλλειψη σήματος από την μπαταρία. Τοποθετήστε σωστά την μπαταρία στο προϊόν και ελέγξτε τον σύνδεσμο της μπατα- ρίας. Αν η λυχνία LED σφάλματος στην μπα- ταρία αναβοσβήνει, ανατρέξτε στην ενότητα Μπαταρία στη σελίδα 107

10 Το σύστημα ελέγχου του κινητήρα είναι πολύ

Σβήστε το μοτέρ και περιμένετε μέχρι να

Άλλα σφάλματα Εάν προκύψουν άλλα σφάλματα, αφαιρέστε το κλειδί ασφαλείας και την μπαταρία, και απευ- θυνθείτε σε έναν εγκεκριμένο αντιπρόσωπο σέρβις. Μεταφορά, αποθήκευση και απόρριψη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την αποφυγή ακούσιας εκκίνησης κατά την μεταφορά, τραβήξτε το κλειδί ασφαλείας προς τα επάνω, αφαιρέστε την μπαταρία και περιμένετε τουλάχιστον για 5 δευτερόλεπτα.

• Οι απαιτήσεις της νομοθεσίας περί μεταφοράς επικίνδυνων εμπορευμάτων ισχύει για τις μπαταρίες ιόντων λιθίου που περιλαμβάνονται.

• Για τις εμπορικές μεταφορές πρέπει να τηρούνται οι ειδικές απαιτήσεις που αναγράφονται στη συσκευασία και στις ετικέτες.

• Βεβαιωθείτε ότι τηρείτε τους κανονισμούς για επικίνδυνα υλικά κατά τη μεταφορά του προϊόντος. Μπορεί να ισχύουν τοπικοί κανονισμοί.

• Για τη μεταφορά, πρέπει πάντα να αφαιρείτε την

• Τοποθετήστε ταινία στους συνδέσμους της μπαταρίας και βεβαιωθείτε ότι η μπαταρία δεν μπορεί να μετακινηθεί κατά τη μεταφορά.

• Στερεώστε το προϊόν κατά τη μεταφορά.

• Πριν από την αποθήκευση, αφήστε το προϊόν να

• Για την αποθήκευση, πρέπει πάντα να αφαιρείτε την

• Για την αποφυγή ατυχημάτων, βεβαιωθείτε ότι η μπαταρία δεν είναι συνδεδεμένη στο προϊόν κατά την αποθήκευση.

• Αποθηκεύστε τον φορτιστή της μπαταρίας σε κλειστό χώρο χωρίς υγρασία.

• Αποθηκεύστε την μπαταρία και τον φορτιστή σε χώρο χωρίς υγρασία ή παγετό.

• Αποσυνδέστε την μπαταρία από τον φορτιστή προτού την αποθηκεύσετε.

• Μην αποθηκεύετε την μπαταρία σε χώρους όπου μπορεί να προκληθεί στατικός ηλεκτρισμός. Μην αποθηκεύετε την μπαταρία σε μεταλλικό κουτί.

• Αποθηκεύστε το προϊόν μόνο σε χώρο όπου η θερμοκρασία περιβάλλοντος είναι μεταξύ -10°C και 40°C.

• Αποθηκεύστε την μπαταρία σε χώρο όπου η θερμοκρασία κυμαίνεται μεταξύ 5 °C και 25 °C, μακριά από την ηλιακή ακτινοβολία. 108 1698 - 004 - 04.12.2023• Αποθηκεύστε τον φορτιστή μπαταρίας σε χώρο όπου η θερμοκρασία κυμαίνεται μεταξύ 5 °C και 45 °C, μακριά από την ηλιακή ακτινοβολία.

• Βεβαιωθείτε ότι η μπαταρία είναι φορτισμένη κατά 30% - 50% προτού την αποθηκεύσετε για μεγάλο χρονικό διάστημα.

• Αποθηκεύστε το προϊόν, την μπαταρία και τον φορτιστή μπαταρίας σε χώρο που κλειδώνεται, ώστε να μην έχουν πρόσβαση παιδιά και μη εξουσιοδοτημένα άτομα.

• Καθαρίστε το προϊόν.

• Εκτελείτε τις εργασίες συντήρησης που περιγράφονται σε αυτό το εγχειρίδιο χρήσης. Ανατρέξτε στην ενότητα Πρόγραμμα συντήρησης στη σελίδα 104

• Πραγματοποιήστε πλήρες σέρβις του προϊόντος προτού το αποθηκεύσετε για μεγάλο χρονικό

Τα σύμβολα που υπάρχουν πάνω στο προϊόν ή στη συσκευασία του, υποδεικνύουν ότι δεν πρέπει να μεταχειριστείτε το συγκεκριμένο προϊόν ως οικιακό απόρριμμα. Αντιθέτως, πρέπει να το παραδώσετε σε κατάλληλο σταθμό ανακύκλωσης για ανάκτηση του ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Εξασφαλίζοντας τη σωστή απόρριψη του προϊόντος, συνεισφέρετε στην αντιμετώπιση πιθανών αρνητικών επιπτώσεων που θα μπορούσε να έχει στο περιβάλλον και τους ανθρώπους η λανθασμένη απόρριψη αυτού του προϊόντος. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, απευθυνθείτε στο δήμο σας, την τοπική υπηρεσία συλλογής απορριμμάτων ή το κατάστημα από το οποίο αγοράσατε

(Εικ. 60) Τεχνικά στοιχεία Κινητήρας διάτρησης Τύπος κινητήρα BLDC (χωρίς ψήκτρες) 36V Ταχύτητα κινητήρα - ονομαστική, σ.α.λ. 3000/λεπτό Ταχύτητα κινητήρα - υψηλό φορτίο, σ.α.λ. 3300/λεπτό Ισχύς κινητήρα - μέγιστη, kW 1,8 Ισχύς κινητήρα - ονομαστική, kW 1,2 Σύστημα μετάδοσης κίνησης Μηχανικό κιβώτιο ταχυτήτων με γρανάζια τύ- που λουτρού λαδιού Συμπλέκτης Τύπου ιμάντα, με τροχαλία

Βάρος χωρίς μπαταρία, kg 39 Βάρος με 2 x BLi300, kg 43

Τύπος μπαταρίας Σειρά μπαταριών Husqvarna Χρόνος λειτουργίας μπαταρίας Διάρκεια μπαταρίας, λεπτά

Στάθμη ηχητικής ισχύος, μετρούμενη L

dB (A) 84 Στάθμη ηχητικής ισχύος, εγγυημένη L

Ελεύθερη λειτουργία, μετρημένη με ενεργοποιημένη την τυπική λειτουργία και 1 μπαταρία Husqvarna 9,4 Ah (Bli300).

Οι εκπομπές θορύβου στο περιβάλλον μετρούνται ως ηχητική ισχύς (L

) σε συμμόρφωση με την Οδηγία 2000/14/EΚ. 1698 - 004 - 04.12.2023 109Στάθμες ήχου

Στάθμη ηχητικής πίεσης στο αυτί του χειριστή, σε dB (A) 66 Στάθμες κραδασμών

1,8 Εξοπλισμός διάστρωσης καλωδίου Βάθος διάστρωσης καλωδίου, cm 1–6 Απόσταση μεταξύ κοπτικού τρυπανιού και άκρου τροχού, mm 250, 270, 290, 310 Τρυπάνι 597 04 84-01 Εγκεκριμένες μπαταρίες Μάρκα Τύπος Χωρητικότητα μπαταρίας, Ah Τάση, V Βάρος, lb/kg BLi300 Husqvarna Ιόντων λιθίου 9,4 36 4,1/1,9 Εγκεκριμένοι φορτιστές για προδιαγραφόμενες μπαταρίες, BLi Μάρκα Τάση εισόδου, V Συχνότητα, Hz Ισχύς, W QC500 Husqvarna 100–240 50–60 500

Τα καταγεγραμμένα στοιχεία για τη στάθμη πίεσης θορύβου έχουν τυπική στατιστική διασπορά (τυπική από- κλιση) 1,2 dB(A).

Τα καταγεγραμμένα στοιχεία για τη στάθμη κραδασμών έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) ίση με 0,2 m/s

. Πρότυπο δονήσεων EN 1032+A1:2009. 110 1698 - 004 - 04.12.2023Δήλωση Συμμόρφωσης Δήλωση συμμόρφωσης ΕΕ Εμείς, η Husqvarna AB, SE‐561 82 Huskvarna, Σουηδία, τηλ.: [phone], δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν: Περιγραφή Προϊόν διάστρωσης καλωδίου Μάρκα Husqvarna Τύπος / Μοντέλο CL400i Αναγνώριση Αριθμοί σειράς με ημερομηνία από το 2022 και έπειτα συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες και τους κανονισμούς της ΕΕ: Κανονισμός Περιγραφή 2006/42/ΕΚ "σχετικά με τα μηχανήματα" 2014/30/ΕΕ "σχετικά με την ηλεκτρομαγνητική συμβατότητα" 2011/65/ΕΕ "σχετικά με τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε είδη ηλεκτρικού και ηλεκτρονικού εξοπλισμού" και ότι εφαρμόζονται τα παρακάτω πρότυπα ή/και τεχνικές προδιαγραφές: EN ISO 12100:2010, EN ISO 14119:2013, EN ISO 14120:2015, EN ISO 13857:2019,

EN 62841-1:2015+AC:2015, EN ISO 11202:2010, EN

1032:2009, EN 55014-1:2017, EN 55014-2:2015, EN 63000:2018. Για πληροφορίες σχετικά με τις εκπομπές θορύβου, ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 109
