BRUKSANVISNING CL400i HUSQVARNA

1. Drej håndtaget (A) mod uret for at løsne det, og fjern

3. Fjern den lange skrue (D) og boret (E) fra

4. Fjern skruerne (A) fra borehovedet (B), og fjern boret

6. Fjern skruen (F), og fjern borehovedet (G) fra akslen

• Fjern altid batteriet ved transport.

• Fjern altid batteriet ved opbevaring.

2. Vippebøyle på håndtaket

• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten. 1698 - 004 - 04.12.2023 275• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør. Sikkerhet Sikkerhetsdefinisjoner Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen. ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges. OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges. Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon. Generelle sikkerhetsadvarsler for produkt ADVARSEL: Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som fulgte med dette produktet. Hvis du ikke følger alle instruksjonene som er angitt nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader. Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet «produkt» i advarslene refererer til elektriske produkter som drives av nettstrøm (med ledning) eller batteri (uten ledning). Sikkerhet i arbeidsområdet

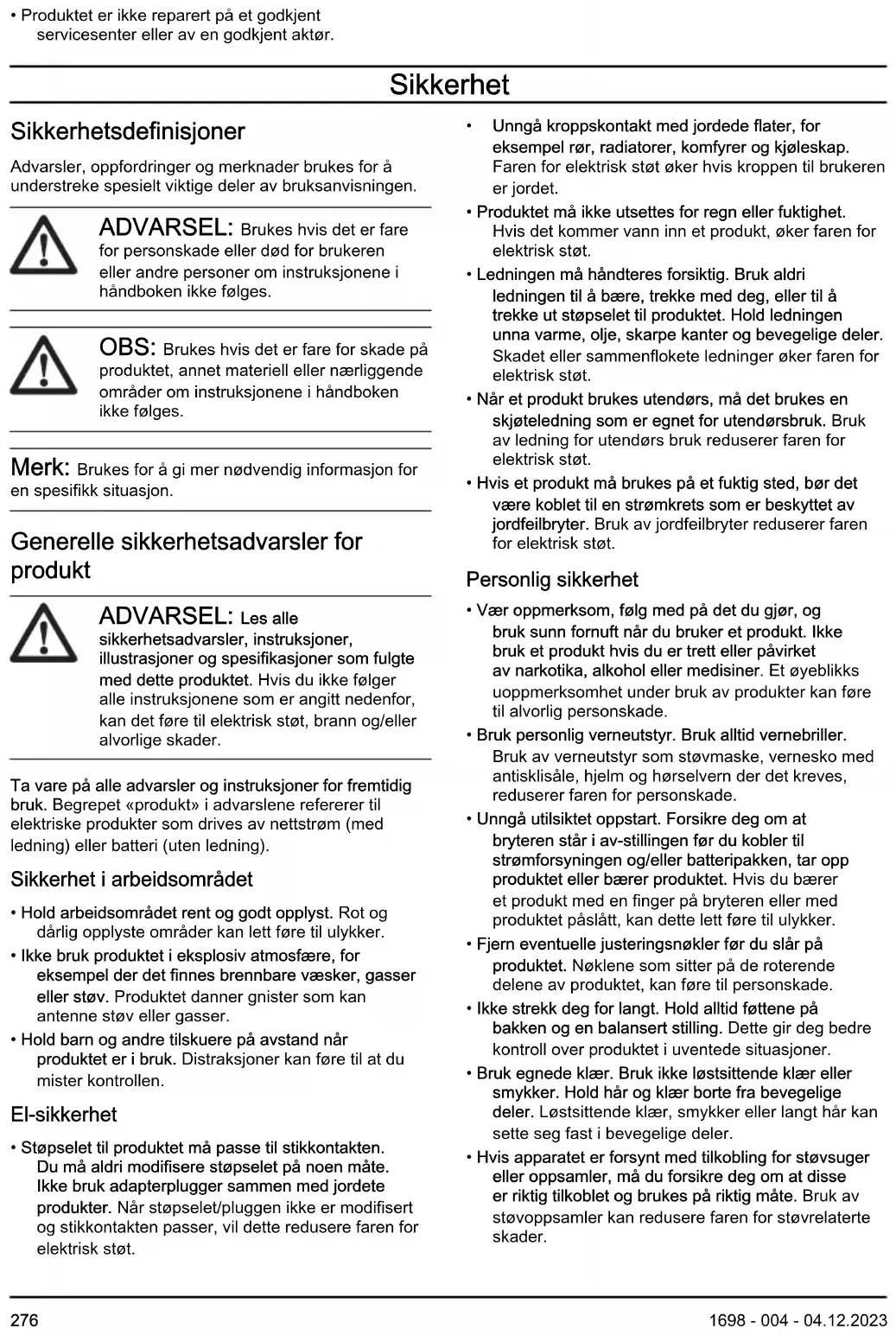

• Hold arbeidsområdet rent og godt opplyst. Rot og dårlig opplyste områder kan lett føre til ulykker.

• Støpselet til produktet må passe til stikkontakten. Du må aldri modifisere støpselet på noen måte. Ikke bruk adapterplugger sammen med jordete produkter. Når støpselet/pluggen ikke er modifisert og stikkontakten passer, vil dette redusere faren for elektrisk støt.

Unngå kroppskontakt med jordede flater, for eksempel rør, radiatorer, komfyrer og kjøleskap. Faren for elektrisk støt øker hvis kroppen til brukeren er jordet.

• Produktet må ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn et produkt, øker faren for elektrisk støt.

• Ledningen må håndteres forsiktig. Bruk aldri ledningen til å bære, trekke med deg, eller til å trekke ut støpselet til produktet. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadet eller sammenflokete ledninger øker faren for elektrisk støt.

• Når et produkt brukes utendørs, må det brukes en skjøteledning som er egnet for utendørsbruk. Bruk av ledning for utendørs bruk reduserer faren for elektrisk støt.

• Hvis et produkt må brukes på et fuktig sted, bør det være koblet til en strømkrets som er beskyttet av jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt. Personlig sikkerhet

• Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker et produkt. Ikke bruk et produkt hvis du er trett eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet under bruk av produkter kan føre til alvorlig personskade.

• Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som støvmaske, vernesko med antisklisåle, hjelm og hørselvern der det kreves, reduserer faren for personskade.

• Ikke strekk deg for langt. Hold alltid føttene på bakken og en balansert stilling. Dette gir deg bedre kontroll over produktet i uventede situasjoner.

• Bruk egnede klær. Bruk ikke løstsittende klær eller smykker. Hold hår og klær borte fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan sette seg fast i bevegelige deler.

• Hvis apparatet er forsynt med tilkobling for støvsuger eller oppsamler, må du forsikre deg om at disse er riktig tilkoblet og brukes på riktig måte. Bruk av støvoppsamler kan redusere faren for støvrelaterte skader.

• Ikke bruk makt på produktet. Bruk riktig produkt til den aktuelle oppgaven. Riktig produkt vil gjøre jobben bedre og sikrere i den hastigheten den er konstruert for.

• Ikke bruk produktet hvis bryteren ikke lar seg slå på og av. Produkter som ikke kan kontrolleres med bryteren, er farlige, og må repareres.

• Koble støpselet fra strømforsyningen og/eller batteripakken fra produktet, hvis det er avtakbart, før du foretar justeringer, skifter tilbehør eller legger unna produktet for oppbevaring. Slike forebyggende sikkerhetstiltak reduserer faren for at produktet starter ved et uhell.

• Produkter som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la produkter brukes av personer som ikke er kjent med produktene eller disse instruksjonene. Produkter er farlige når de brukes av uerfarne brukere.

• Vedlikehold produkter og tilbehør. Kontroller for feil innretting eller festing av bevegelige deler, brudd på deler eller andre tilstander som kan påvirke produktets funksjon. Hvis produktet er ødelagt, må det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdte produkter.

• Hold skjæreverktøy skarpe og rene. Riktig vedlikeholdte skjæreverktøy med skarpe skjærekanter har mindre fare for å sette seg fast, og er lettere å kontrollere.

• Bruk produktet, tilbehør og verktøybits osv. i henhold til disse instruksjonene, og i forhold til arbeidsforholdene og arbeidet som skal utføres. Bruk av produkter til andre oppgaver enn de er laget for, kan føre til farlige situasjoner.

• Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater gjør trygg håndtering og kontroll av produktet i uventede situasjoner umulig. Service

• La en kvalifisert reparatør utføre service kun med identiske reservedeler. Dette sørger for at produktets sikkerhet opprettholdes.

• Utfør aldri service på skadede batteripakker. Service av batteripakker skal kun utføres av produsenten eller autoriserte serviceleverandører. Bruk og pleie av batteriverktøy

• Må bare lades med laderen som er spesifisert av produsenten. En lader som passer til én batteripakke kan skape brannfare hvis den brukes med en annen batteripakke.

Produkter skal bare brukes med spesielt angitte batteripakker. Bruk av andre batteripakker kan medføre fare for personskade og brann.

• Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan danne en forbindelse fra den ene batteripolen til den andre. Kortslutning av batteripolene kan føre til forbrenning eller brann.

• Hvis batteriet utsettes for store påkjenninger, kan det komme væske ut av det. Unngå i så fall kontakt med denne væsken. Skyll med vann hvis kontakt oppstår ved et uhell. Hvis du får væske i øynene, kontakt lege øyeblikkelig. Væske som kommer ut av batteriet kan forårsake irritasjon eller forbrenninger.

• Ikke bruk batteripakken eller verktøyet hvis det er skadet eller endret. Skadede eller endrede batterier kan ha en uforutsigbar adferd, noe som kan føre til brann, eksplosjoner eller personskader.

• Ikke eksponer en batteripakke eller et verktøy for brann eller for høy temperatur. Eksponering for flammer eller temperaturer over 130°C (265°F) kan føre til eksplosjon.

• Følg alle instruksjoner for lading, og ikke lad batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Lading på feil måte eller ved temperaturer utenfor det angitte området kan påføre batteriet skade og øke faren for brann. Generelle sikkerhetsinstruksjoner ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.

• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

• Vær alltid forsiktig, og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med Husqvarna-forhandleren før du fortsetter.

• Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.

• Hold produktet rent. Sørg for at du kan lese skilt og merker.

• La aldri barn eller personer som ikke har satt seg inn i bruksanvisningen, bruke apparatet. Brukerens lavalder kan være fastsatt i lokale forskrifter. 1698 - 004 - 04.12.2023 277• Hold alltid øye med personer med redusert fysisk eller mental kapasitet når de bruker produktet. En ansvarlig voksen må alltid være til stede.

• Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det. Arbeidssikkerhet ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Bruk produktet til å legge avgrensningssløyfen og guidekabelen for robotgressklippere ned i bakken. Ikke bruk produktet til andre oppgaver.

• Produktet må ikke brukes i regn eller fuktige omgivelser. Fare for elektrisk støt øker hvis det kommer vann inn i produktet.

• Ikke bruk produktet med mindre boret og alle deksler er riktig montert. Et feilmontert bor kan løsne og forårsake personskade.

• Fjern gjenstander som greiner, kvister og steiner fra området før du bruker produktet.

• Gjenstander som treffer utstyret for kabellegging, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr på trygg avstand fra produktet.

• Bruk aldri produktet i dårlig vær, for eksempel i tåke, regn, sterk vind, sterk kulde, eller ved fare for lyn. Det er slitsomt å bruke produktet i dårlig vær eller på fuktige eller våte steder. Dårlig vær kan forårsake farlige forhold, for eksempel glatt underlag.

• Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk av produktet.

• Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og grøfter. Høyt gress kan skjule hindringer.

• Ikke bruk produktet i skråninger som heller mer enn 15 grader.

• Vær ekstremt forsiktig når du svinger i bakker/ hellinger. Bruk produktet på tvers av skråninger. Ikke gå opp og ned.

• Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

• Pass på at boret ikke kommer borti gjenstander som steiner og røtter. Dette kan skade boret og bøye motorakselen. En bøyd motoraksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at boret blir løst.

• Hvis boret treffer en gjenstand eller det oppstår vibrasjoner, må produktet stanses øyeblikkelig. Stans motoren, trekk opp tenningsnøkkelen, og fjern batteriet. Vent til alle bevegelige deler har stoppet. Kontroller produktet for skader. Stram til løse deler. Reparer skader og skift ut skadde deler. La et godkjent serviceverksted utføre reparasjonen.

• Hold hender og føtter borte fra det roterende boret.

• Ikke vipp produktet når du starter motoren eller under bruk av produktet.

• Vær forsiktig når du trekker produktet bakover.

• Slipp borets driftsbøyle for å stoppe boret når det er nødvendig å vippe produktet for transport.

• Vibrasjonene i produktet under drift kan være forskjellige fra den oppgitte vibrasjonsverdien i Tekniske data på side 288 . Forskjellen skyldes variasjoner i hvordan produktet brukes. Hvis du bruker produktet ofte eller over lengre tid, må du ta pauser regelmessig for å unngå skader fra vibrasjonene. Sikkerhetsinstruksjoner for drift Les de følgende instruksjonene før du bruker produktet.

• Kontroller at alle spakene er i nøytral stilling. Personlig verneutstyr ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet. 278 1698 - 004 - 04.12.2023• Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.

• Bruk tykke langbukser.

• Bruk vernehansker når det er nødvendig, for eksempel når du fester, undersøker eller rengjør kabelleggingsutstyret.

• Vi anbefaler at du bruker hørselsvern. Sikkerhetsutstyr på produktet ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Ikke bruk et produkt med sikkerhetsutstyr som er skadet eller ikke fungerer som det skal.

• Ikke fjern eller gjør endringer på sikkerhetsutstyr.

• Utfør regelmessig kontroll av sikkerhetsutstyret. Hvis sikkerhetsutstyret er skadet eller ikke fungerer som det skal, må du kontakte Husqvarna- serviceverkstedet. Tenningsnøkkel Tenningsnøkkelen er under batteridekselet. Tenningsnøkkelen kobler til batteriet som forsyner motoren med strøm. Slik kontrollerer du tenningsnøkkelen Tenningsnøkkelen kobler til batteriet som forsyner motoren med strøm.

• Start og stopp motoren. Hvis tenningsnøkkelen fungerer riktig, kan motoren bare starte når nøkkelen er i sikkerhetslåsen. Borets driftsbøyle Borets driftsbøyle stopper boret. Når borets driftsbøyle slippes opp, stopper boret. Kontroller borets driftsbøyle ved å starte motoren og så slippe borets driftsbøyle. Hvis boret ikke stopper innen tre sekunder, må du kontakte et godkjent Husqvarna- serviceverksted. (Fig. 17) Batterisikkerhet ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Bruk bare Husqvarna oppladbare batterier som strømforsyning for relaterte Husqvarna-produkter. For å unngå personskader må du ikke bruke batteriet som strømforsyning for andre enheter.

• Ikke sett gjenstander inn i luftåpningene til batteriet.

• Hold batteriet unna sollys, varme og åpen ild. Batteriet kan eksplodere og forårsake forbrenninger og/eller kjemiske forbrenninger.

• Hold batteriet unna regn og fuktighet.

• Hold batteriet unna mikrobølger og høyt trykk.

• Ikke prøv å demontere eller ødelegge batteriet.

• Hvis batteriet lekker, må væsken ikke komme i kontakt med hud eller øyne. Hvis du har berørt væsken, må du rengjøre området med store mengder vann og oppsøke legehjelp.

• Bruk batteriet i produktet bare i omgivelsestemperaturer fra 5°C til 40°C.

• Bruk batteriladeren bare i omgivelsestemperaturer fra 5°C til 40°C.

• Batteriet lades ikke hvis batteritemperaturen er på over 50°C.

• Ikke rengjør batteriet eller batteriladeren med vann.

Slik rengjør du batteriet og batteriladeren på side

• Ikke bruk et skadet batteri.

• Oppbevar batteriene unna metallgjenstander, for eksempel spikre, mynter og smykker. Sikker bruk av batteriladeren ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Bruk QC-batteriladere bare til å lade Husqvarna- erstatningsbatteriene.

• Fare for elektrisk støt eller kortslutning. Ikke sett gjenstander inn i luftåpningene til laderen. Ikke prøv å demontere batteriladeren. Ikke la ladekontaktene berøre metallgjenstander. Bruk en godkjent stikkontakt.

• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for forhold som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

• Hold strømledningen og skjøteledninger borte fra vann, olje og skarpe kanter. Pass på at kabelen ikke kommer i klem i dører, gjerder eller lignende. Det kan føre til at laderen blir strømførende. 1698 - 004 - 04.12.2023 279• Ikke rengjør batteriladeren med vann.

• Batteriladeren kan brukes av barn over 8 år og personer med nedsatte fysiske og mentale evner eller personer uten erfaring eller kunnskap hvis de får tilsyn eller instruksjoner om hvordan de bruker batteriladeren på en sikker måte, og forstår farene ved bruken. Barn skal ikke leke med batteriladeren. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

• Ikke lad engangsbatterier i batteriladeren.

• Ikke bruk batteriladeren i nærheten av brennbare materialer eller materialer som kan forårsake korrosjon. Batteriladeren må ikke tildekkes. Trekk ut støpselet til batteriladeren hvis det oppstår røyk eller brann.

• Ikke bruk en skadet batterilader.

• Bare lad batteriet innendørs på et sted som har god luftsirkulasjon og er beskyttet mot direkte sollys. Ikke lad batteriet i fuktige omgivelser. Sikkerhetsinstruksjoner for vedlikehold ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Ta ut tenningsnøkkelen før du utfører vedlikehold på produktet.

• Utfør vedlikeholdsarbeidet på riktig måte for å øke levetiden til produktet og redusere risikoen for ulykker. La et godkjent serviceverksted utføre det fagmessige vedlikeholdet. Snakk med nærmeste serviceverksted for mer informasjon.

• Utfør bare vedlikeholdsarbeid som er beskrevet i denne bruksanvisningen.

• Bruk kraftige hansker når du berører utstyret for kabellegging.

• Hold produktet rent for best og sikrest ytelse.

• La serviceverkstedet undersøke produktet regelmessig og utføre de nødvendige justeringene og reparasjonene.

• Skift ut alle skadde, slitte eller ødelagte deler.

• Følg instruksjonene for utskifting av tilbehør. Bruk bare tilbehør fra produsenten.

3. Trekk til skruene.

Slik monterer du kabelen Produktet har en kabelvikler med clutch, som det er mulig å demontere.

1. Legg kabelen på kabelvikleren. Bruk knotten for å vri

kabelvikleren med klokken. Merk: Kabelen må monteres med klokken på kabelvikleren, slik at den rulles ut jevnt under drift. (Fig. 19)

2. Ta av holderen (B).

5. Monter holderen (E) og trekk til knotten (F).

-sensoren samler inn produktdata og lar deg koble deg til Husqvarna Fleet Services

-systemet rapporterer data som operasjonstid, serviceintervaller og plassering av produktet. Hvis du vil ha mer informasjon om Husqvarna Fleet Services

1. Bruk sensornøkkelen til å åpne lokket på sensoren.

6. Utfør en paringsoperasjon. Se

Slik utfører du en paringsoperasjon mellom apen og produktet på side

Slik utfører du en paringsoperasjon mellom apen og produktet

for å installere sensoren i appen. Merk: Det er bare nødvendig å utføre en paringsoperasjon mellom appen og produktet én gang. Slik monterer du sensoren

-appen. Se Slik utfører du en paringsoperasjon mellom apen og produktet på side

2. Bor to hull ved merkene i sporet i beholderen. (Fig.

25) Merk: Påse at disse hullene har samme dimensjon som naglene som fulgte med sensoren.

6. Fest sensorsporet med naglene.

8. Lukk lokket over sensoren og lås det med

sensornøkkelen. Påse at toppen av Husqvarna-«H»- en peker vekk fra tenningsnøkkelen. (Fig. 30) Batteri ADVARSEL: Før du bruker batteriet, må du lese og forstå kapittelet om sikkerhet. Du må også lese og forstå bruksanvisningen for batteriet og batteriladeren. Batteriet og batteriladeren må oppbevares i riktig omgivelsestemperatur. Omgivelsestemperatur Bruk av batteriet 5°C til 40°C Lade batteriet 5°C til 40°C Batteristatus Displayet viser gjenværende batterikapasitet og eventuelle problemer med batteriet. Batterikapasiteten vises i 5 sekunder etter at produktet er slått av, eller når batteriindikatorknappen trykkes inn. Advarselssymbolet på batteriet lyser hvis en feil oppstår. Se Batteri på side

5. For å koble laderen fra stikkontakten må du dra i

4. Koble tenningsnøkkelen fra tenningsnøkkelholderen.

5. Skyv tenningsnøkkelen inn i sikkerhetslåsen. (Fig.

8. Trykk på start/stopp-knappen (C) til den forblir

trykket inn. Motoren starter. OBS: Ikke bruk produktet hvis varsellampen (D) blinker rødt.

9. Skyv borets driftsbøyle i retning av håndtaket for å

starte boret. (Fig. 36) Slik bruker du hjuldriften

• Trekk sikkerhetsbøylen (A) i retning av håndtaket for å koble inn driften av hjulene. (Fig. 37)

• Slipp sikkerhetsbøylen for å koble ut driften av hjulene. Slik justerer du kabelleggingsdybden

kabelleggingsdybde, og trekk til knotten. Merk: Tallene (C) på siden av støttehjulrøret viser kabelleggingsdybden i cm. Kabelleggingsdybden kan justeres mellom 1–6cm. Justere høyden på styrearmen Høyden på håndtaket kan justeres i fem nivåer.

1. Vri håndtaket (A) mot klokken for å løsne det, og

fjern knotten (B). (Fig. 39)

2. Juster høyden på håndtaket, og monter knotten i

hullet i nærmeste posisjon.

3. Drei håndtaket med klokken for å stramme det.

Slik vipper du håndtaket Du kan vippe håndtaket for å unngå at hindringer treffer deg mens du bruker produktet. Håndtaket kan vippes i fire posisjoner på høyre side og fire posisjoner på venstre side.

1. Trekk håndtakets sikkerhetsbøyle (A) helt i retning

av håndtaket, og hold den. Sikkerhetsbøylen på håndtaket er plassert nederst til venstre på håndtaket. (Fig. 40)

2. Vipp håndtaket til en av de fire posisjonene

til venstre eller høyre, og slipp håndtakets sikkerhetsbøyle. Kontroller at pinnen som låser håndtaket er i ett av sporene. (Fig. 41)

1698 - 004 - 04.12.2023Slik låser du dreiefunksjonen til matefinnen Du kan låse dreiefunksjonen til matefinnen for å øke presisjonen når du legger kabelen i lange, rette seksjoner.

2. Flytt kabellederen noen få millimeter opp.

3. Trekk til de to skruene.

4. Lås sikkerhetsfjæren.

Slik starter du arbeidet Etter at kabelen og boret er installert, må brukeren feste kabelen til bakken.

4. Legg matefinnen i riktig kabelleggingsdybde, og

fortsett å pløye kabelen for å lage øya. Se figur (E). (Fig. 49)

5. Når du når punktet som er angitt i figuren (F), fjerner

du staken og rengjør matefinnen. Se Slik rengjør du matefinnen på side 284 . (Fig. 50)

8. Fortsett å pløye den ytre kabelen til punktet som

vises i figur (H). (Fig. 53) Slik stopper du produktet Produktet stopper automatisk hvis du ikke bruker det på tre minutter.

1. Slipp opp sikkerhetsbøylen (A) for å koble ut driften

3. Trykk på start/stopp-knappen på kontrollpanelet.

4. Trykk på standby-knappen på kontrollpanelet.

5. Åpne batterilokket.

6. Fjern tenningsnøkkelen fra sikkerhetslåsen og sett

den i tenningsnøkkelholderen.

7. Bruk skraperen til å rengjøre matefinnen. Se

Slik rengjør du matefinnen på side 284

8. Rengjør og smør borhodet etter hver gangs bruk. Se

Slik rengjør og smører du borhodet på side 284

Vedlikehold Innledning ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet. For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis du vil ha mer detaljert informasjon, kan du se www.husqvarna.com. Vedlikeholdsskjema Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig. For vedlikehold identifisert med * kan du se Sikkerhetsutstyr på produktet på side 279

1698 - 004 - 04.12.2023 283Hver bruk Månedlig Hver se- song Utfør en generell inspeksjon. X Pass på at sikkerhetsutstyret på produktet ikke er defekt*. X Undersøk boret og matefinnen. X Kontroller borets driftsbøyle *. X Kontroller at start/stopp-knappen fungerer på riktig måte, og at den ikke er de- fekt.

Kontroller batteriet for skader. X Kontroller batteriets ladenivå. X Kontroller at utløserknappene på batteriet fungerer riktig og at batteriet låses fast i produktet.

Rengjør luftinntakene på motoren. Pass på at luftinntakene ikke har gress eller smuss på seg.

Smør ulakkerte deler. X Smør deler der sinkbelegget er slitt. X Rengjør og smør borhodet. X Rengjør matefinnen. X Undersøk batteriladeren for skader, og sørg for at den fungerer på riktig måte. X Undersøk forbindelsene mellom batteriet og produktet. Undersøk også forbindel- sen mellom batteriet og batteriladeren.

Slik rengjør du matefinnen

• Bruk skraperen til å fjerne jord og rengjøre matefinnen. (Fig. 54) Slik skifter du matefinnen

1. Vipp produktet fremover, og sett det forsiktig på

3. Monter den nye matefinnen i motsatt rekkefølge.

OBS: Pass på at det ikke kommer smuss eller andre uønskede materialer inn i boret under installasjonsprosessen. Merk: Rengjør og smør borhuset etter hver gangs bruk.

2. Fjern den korte skruen (A) og borhodet (B) fra

6. Trekk til skruene.

Slik rengjør og smører du borhodet Rengjør borhodet helt etter hver gangs bruk.

1. Vipp produktet fremover, og sett det forsiktig på

3. Bruk trykkluft til å fjerne mindre partikler av gress og

4. Fjern skruen (A) fra borhodet (B) og fjern boret (C).

7. Bruk trykkluft til å rengjøre produktet. Sørg for at all

skitt, gress og andre uønskede materialer fjernes.

9. Rengjør alle komponentene med et egnet

løsemiddel, og smør alle komponentene.

10. Påfør vannavvisende fett på akselen. (Fig. 59)

Slik rengjør du batteriet og batteriladeren ADVARSEL: Ikke rengjør batteriet eller batteriladeren med vann. ADVARSEL: Ikke bruk kjemikalier til å rengjøre batteriet.

• Kontroller at batteriet og batteriladeren er rene og tørre før du setter batteriet i batteriladeren.

• Rengjør batteriklemmene med trykkluft, eller bruk en myk og tørr klut.

Temperaturen i arbeidsmiljøet er for høy eller for lav. Bruk batteriet i temperaturer mellom –10 og 40°C. Overspenning Kontroller at strømtilførselen er den samme som er angitt på typeskiltet på produktet. Fjern batteriet fra batteriladeren. Vent i fem sekun- der, og prøv å lade batteriet igjen. Hvis problemet vedvarer, kontakter du et autorisert serviceverk- sted. LED-feillampen er tent. For stor forskjell mellom cellene (1V). Ta kontakt med et godkjent serviceverksted. Batterilader LED-indikator på bat- teriladeren. Årsak Løsning LED-feillampen blin- ker. Temperaturen i arbeidsmiljøet er for høy eller for lav. Bruk batteriladeren i temperaturer mellom 5 og 40°C. LED-feillampen er tent. Ta kontakt med et godkjent serviceverksted. Kontrollpanel Feilkode (antall lys- blink) Mulige feil Mulig fremgangsmåte 5 Motorturtallet faller for mye, og motoren stop- per. Rengjør borhodet og reduser kabelleggings- dybden. Se Slik rengjør og smører du bor- hodet på side 284

10 Motorstyringen er for varm. Stopp motoren, og vent til den er avkjølt. Andre feil Hvis det oppstår andre feil, må du ta ut tenningsnøkkelen og batteriet, og ta kontakt med et godkjent serviceverksted. Transport, oppbevaring og avhending Innledning ADVARSEL: Når du skal hindre utilsiktet start under transport, trekker du opp tenningsnøkkelen, tar ut batteriet og venter i minst fem sekunder. Transport

• Loven om farlige varer gjelder de medfølgende Li- ion-batteriene.

• For kommersiell transport må spesielle krav på emballasje og etiketter følges.

• Sørg for at du overholder lovene om farlig materiale når du klargjør produktet for transport. Lokale forskrifter kan gjelde.

• Ta alltid ut batteriet før transport.

• Sett teip på batterikontaktene, og forsikre deg om at batteriet ikke kan bevege seg rundt under transport.

• Sikre produktet under transport. Oppbevaring

• La produktet avkjøles før du setter det til oppbevaring.

• Ta alltid ut batteriet når du skal oppbevare produktet.

• For å hindre ulykker må du sikre at batteriet ikke er koblet til produktet under oppbevaring.

• Oppbevar batteriladeren på et innelukket og tørt sted.

• Hold batteriet og laderen på et tørt sted der det ikke er fukt eller frost.

• Koble batteriet fra batteriladeren under oppbevaring.

• Oppbevar batteriet et sted omgivelsestemperaturen er mellom 5 og 25°C og borte fra sollys.

• Oppbevar batteriladeren et sted omgivelsestemperaturen er mellom 5 og 45°C og borte fra sollys.

• Kontroller at batteriet er ladet til 30–50% før du setter det til oppbevaring i lange perioder.

• Utfør vedlikeholdsprosedyrene som er beskrevet i denne bruksanvisningen. Se Vedlikeholdsskjema på side 283

Lydeffektnivå, målt L

Lydtrykknivå ved brukerens øre, dB (A) 66 Vibrasjonsnivåer

Frikjøring, målt med standardmodus aktivert og 1 Husqvarna 9,4Ah-batteri (Bli300).

Utslipp av støy til omgivelsene målt som lydeffekt (L

Huskvarna, 2022-03-21 Claes Losdal, Utviklingssjef/hageproduktansvarlig, Husqvarna AB Ansvarlig for teknisk dokumentasjon
